Panoramica del prodotto

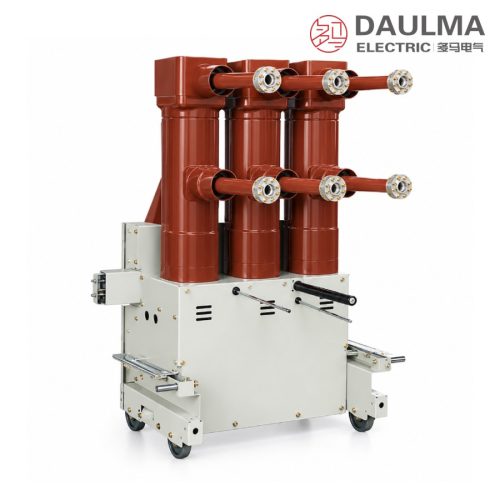

Lo ZN85-40.5 è un interruttore automatico in vuoto trifase per corrente alternata a 50 Hz, adatto per ambienti interni e sistemi ad alta tensione da 40,5 kV, utilizzato in centrali elettriche, sottostazioni e reti industriali per l’interruzione di correnti di carico, sovraccarico e guasto. La disposizione dei poli in configurazione superiore-inferiore riduce la profondità d’installazione, mentre il meccanismo a molla con accumulo di energia è integrato nel telaio come unità compatta insieme alle parti mobili e fisse.
Presentazione del prodotto
Designazione del modello
Codice tipo: Z N 85 – 40.5 / □ – □
- Z — interruttore automatico in vuoto
- N — tipo per interni
- 85 — numero progressivo del progetto
- 40.5 — tensione nominale (kV)
- Primo □ — corrente nominale (A)
- Secondo □ — corrente nominale di interruzione di cortocircuito (kA)
Condizioni di servizio
- Altitudine: non superiore a 1000 m sul livello del mare
- Temperatura ambiente: da −25 °C a +40 °C
- Umidità relativa: media giornaliera ≤ 95%
- Aria circostante priva di gas pericolosi, polveri esplosive e vibrazioni intense
Costruzione
Un motore carica la molla di chiusura; quando l’elettromagnete di chiusura viene eccitato, l’energia accumulata chiude i contatti e contemporaneamente precarica la molla di apertura e la molla di pressione dei contatti. L’azionamento dell’elettromagnete di apertura rilascia la molla di apertura per separare i contatti all’interno dell’interruttore in vuoto sigillato, dove l’arco viene estinto senza alcun mezzo esterno di spegnimento.
La carica manuale si effettua inserendo la leva manuale nel meccanismo ed eseguendo circa 60 pompate. Una volta caricato, i pulsanti manuali di apertura e chiusura rimangono operativi anche in assenza dell’alimentazione di comando, consentendo così all’interruttore di restare funzionante anche in caso di mancanza dell’alimentazione ausiliaria.
Dati tecnici
| Voce (Parametro) | Unità | Dati |
|---|---|---|
| Tensione nominale | kV | 40.5 |
| Corrente nominale | A | 1250 1600 2000 |
| Frequenza nominale | Hz | 50 |
| Corrente nominale di interruzione di cortocircuito | kA | 25 31.5 |
| Corrente nominale di chiusura su cortocircuito (valore di cresta) | kA | 63 80 |
| Corrente nominale di breve durata ammissibile per 4 s | kA | 25 31.5 |
| Corrente nominale di tenuta di cresta | kA | 63 80 |
| Tensione di tenuta a frequenza industriale per 1 minuto | kV | 95 |
| Tensione di tenuta agli impulsi atmosferici (valore di cresta) | kV | 185 |
| Sequenza operativa nominale | — | O – 0,3 s – CO – 180 s – CO |
| Numero di operazioni alla corrente nominale di interruzione di cortocircuito | volte | 20 |
| Durata meccanica | volte | 10000 |
| Tempo di apertura | ms | ≤ 80 |
| Corrente di interruzione per singola batteria di condensatori | A | 630 |
| Corrente di interruzione per batterie di condensatori in controfase | A | 400 |
| Tensione nominale di alimentazione | V | CC 110 / CA 110 CC 220 / CA 220 |
Norme
L’interruttore è progettato, costruito e collaudato secondo le norme IEC e GB applicabili agli interruttori automatici in corrente alternata ad alta tensione e agli interruttori automatici in vuoto ad alta tensione per interni.
Installazione e dimensioni
Schema di installazione
L’assetto compatto dei poli e del meccanismo in configurazione superiore-inferiore riduce al minimo la profondità dello scomparto necessaria per il quadro. Durante l’installazione, lasciare spazi adeguati per la carica manuale, il collegamento dei cavi e l’accesso per la manutenzione, e verificare il corretto collegamento a terra e il funzionamento degli interblocchi prima della prima messa sotto tensione.
| Dimensione | Valore (mm) |
|---|---|
| Altezza | 2100 |
| Larghezza | 1200 |
| Profondità | 2800 |
| Interasse fori di fissaggio (verticale) | 630 |
| Interasse fori di fissaggio (orizzontale) | 700 |
| Interasse tra fasi | 300 |
Domande frequenti
D1. Quali valori di corrente nominale di interruzione di cortocircuito offre lo ZN85-40.5?
L’interruttore è disponibile con corrente nominale di interruzione di cortocircuito pari a 25 kA o 31,5 kA, entrambi abbinati ai relativi valori nominali di tenuta di breve durata (4 s) e di tenuta di cresta. Scegliere il valore superiore al livello di guasto calcolato per il proprio sistema e confermare la scelta con il nostro team ingegneristico in base alle specifiche del progetto.
D2. È possibile installare l’interruttore a quote superiori a 1000 m?
Le unità standard sono omologate per quote fino a 1000 m. Oltre tale limite, è necessario un derating o una progettazione personalizzata dell’isolamento; pertanto, specificare l’altitudine del sito nella propria richiesta per poter confermare le corrette caratteristiche dielettriche.
D3. Quali livelli di isolamento si applicano alla versione da 40,5 kV?
L’interruttore sopporta 95 kV per un minuto a frequenza industriale e 185 kV di impulso atmosferico (valore di cresta), valori standard per quadri ad alta tensione da 40,5 kV per interni. Il datasheet completo con i valori di prova è disponibile su richiesta.
D4. Quali prove di collaudo vengono effettuate prima della spedizione?
Ogni interruttore supera prove di collaudo di serie che includono il funzionamento meccanico, la tenuta a tensione a frequenza industriale e la misura della resistenza di contatto. Prove di tipo e certificazioni di terze parti possono essere organizzate previa conferma; un modello di rapporto di prova è disponibile presso il nostro team commerciale.
D5. Qual è il tempo di consegna per interruttori personalizzati da 40,5 kV?
I tempi di consegna dipendono dalla corrente nominale e dal grado di personalizzazione richiesto. Le configurazioni standard sono generalmente più rapide, mentre i progetti speciali vengono quotati caso per caso; contattare il nostro team commerciale per conoscere la tempistica esatta del proprio ordine.
D6. Dove viene tipicamente installato lo ZN85-40.5?
È utilizzato come dispositivo di protezione e commutazione nei quadri ad alta tensione per interni di centrali elettriche, sottostazioni e reti di distribuzione industriali, per interrompere correnti di carico, sovraccarico e guasto nei sistemi da 40,5 kV. Specificare lo scenario applicativo per ottenere la configurazione ottimale.
D7. Qual è la durata meccanica ed elettrica?
Il meccanismo è progettato per 10000 cicli meccanici e l’interruttore può eseguire 20 operazioni di interruzione alla corrente nominale di cortocircuito. Pianificare gli intervalli di manutenzione in base al proprio ciclo di commutazione e confermarli con il proprio team tecnico.
