Présentation du produit
Le transformateur de courant LDZJ1-10 est un transformateur de courant monophasé à passage unique, moulé en résine époxy, destiné aux installations intérieures dans les systèmes alternatifs moyenne tension. Il est conçu pour la mesure de courant, la comptabilité d’énergie et la protection par relais dans les réseaux électriques dont la fréquence nominale est de 50 Hz et la tension assignée de classe 10 kV. Pour les projets internationaux moyenne tension, ce produit peut être utilisé dans des applications de postes intérieurs de classe 10 kV, 11 kV et 12 kV, sous réserve de confirmation du niveau d’isolation, des plans et des spécifications du projet.
Le produit adopte une structure isolante moulée en résine avec noyau annulaire recuit. Le conducteur primaire traverse directement le corps du transformateur de courant, tandis que l’enroulement secondaire et le noyau sont encapsulés dans de la résine époxy. La base du corps moulé comporte une plaque signalétique, une vis de mise à la terre et des trous de fixation, ce qui permet une installation murale traversante dans des cellules fixes, des armoires de distribution et d’autres équipements électriques intérieurs moyenne tension.
Type de produit
| Élément | Spécification |
|---|---|
| Nom du produit | Transformateur de courant monophasé à passage unique, moulé en résine époxy, pour usage intérieur |
| Série de modèle | LDZJ1-10 |
| Structure du produit | Type à passage unique, isolation par moulage en résine époxy, structure à noyau annulaire |
| Classe de tension | Systèmes intérieurs moyenne tension de classe 10 kV, 11 kV et 12 kV |
| Fréquence nominale | 50 Hz |
| Installation | Montage mural traversant dans des cellules fixes ou armoires de distribution |
| Applications typiques | Mesure de courant, comptabilité d’énergie électrique, protection par relais, instrumentation de cellules |

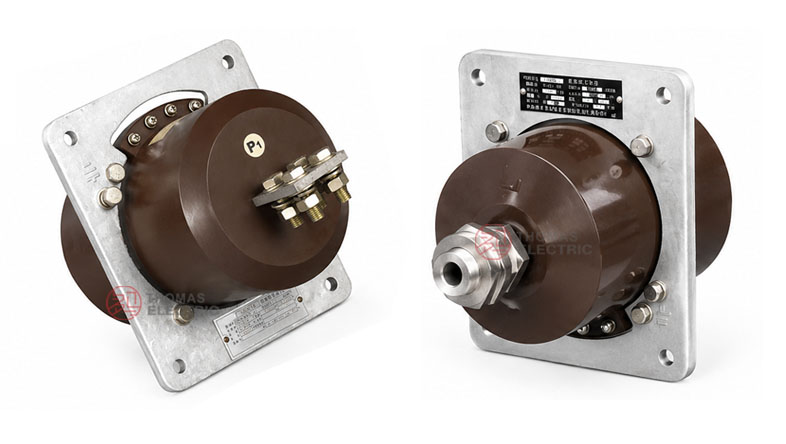

Illustration du produit
Applications
- Systèmes de distribution intérieurs moyenne tension de classe 10 kV, 11 kV et 12 kV
- Cellules fixes, armoires de distribution et tableaux électriques intérieurs
- Circuits de mesure de courant et de comptabilité d’énergie électrique
- Circuits de protection par relais et de surveillance de départs
- Applications de montage mural traversant où le conducteur primaire traverse le corps du TC
- Postes industriels, salles de distribution électrique et équipements électriques complets
Caractéristiques
- Structure à passage unique : Le conducteur primaire traverse directement le corps du TC, ce qui rend le produit adapté à une installation sur jeu de barres ou conducteur traversant.
- Moulage en résine époxy : L’enroulement secondaire et le noyau annulaire recuit sont coulés ensemble dans de la résine époxy pour assurer l’isolation et la protection mécanique.
- Montage mural traversant : La base du corps moulé comprend des trous de fixation permettant l’installation dans des cellules fixes et des structures d’armoires.
- Usage pour mesure et protection : Conçu pour la mesure de courant, la comptabilité d’énergie et la protection par relais dans les systèmes moyenne tension.
- Conception avec mise à la terre et marquage : La base du produit inclut une vis de mise à la terre et des emplacements pour la plaque signalétique afin de faciliter une installation et une identification sécurisées lors de la maintenance.
- Application intérieure moyenne tension : Adapté aux environnements intérieurs contrôlés nécessitant une construction compacte de TC isolé en résine.
Principe de fonctionnement
Le transformateur de courant LDZJ1-10 fonctionne selon le principe de l’induction électromagnétique. Lorsque le conducteur primaire traverse le transformateur et transporte un courant, un flux magnétique est généré dans le noyau annulaire recuit. L’enroulement secondaire délivre alors un signal de courant proportionnel à l’appareil de mesure, au relais ou à l’équipement de surveillance connecté. L’isolation en résine époxy sépare le circuit primaire moyenne tension du circuit secondaire basse tension utilisé pour la mesure.
Pour les applications de comptabilité, le TC doit être choisi en fonction de la classe de précision requise, de la charge assignée et de la charge des instruments connectés. Pour les applications de protection par relais, la classe de protection et les exigences de tenue aux courts-circuits doivent être coordonnées avec le réglage du relais et le niveau de défaut du système.
Désignation du modèle
Le code du modèle se décompose comme suit :
| Code | Signification |
|---|---|
| L | Transformateur de courant |
| D | Type à passage unique |
| Z | Isolation par moulage en résine époxy |
| J | Sortie étendue / conception à sortie renforcée |
| 1 | Code de version de conception |
| 10 | Classe de tension assignée : classe 10 kV |
Données techniques
| Élément | Spécification |
|---|---|
| Classe de tension assignée | Classe 10 kV ; applicable aux systèmes intérieurs de classe 10 kV, 11 kV et 12 kV sous réserve de confirmation du projet |
| Fréquence nominale | 50 Hz |
| Type d’isolation | Isolation par moulage en résine époxy |
| Structure du noyau | Noyau annulaire recuit |
| Structure primaire | Disposition du conducteur primaire de type à passage unique |
| Sortie secondaire | Configurée selon les besoins de comptabilité ou de protection par relais |
| Méthode d’installation | Montage mural traversant sur cellule fixe ou structure d’armoire |
| Altitude de service | Inférieure ou égale à 1000 m dans des conditions normales de service |
| Température ambiante | -5 °C à +40 °C |
| Humidité relative | Inférieure à 85 % à la température de référence de 20 °C |
| Tenue aux vibrations | A passé avec succès un essai de vibration directe à 0,4 g avec trois ondes sinusoïdales, équivalent à une référence sismique de magnitude 9 |
Tableau de sélection
Le rapport de transformation final, le courant secondaire, la classe de précision et la puissance assignée doivent être choisis en fonction du compteur, du relais, de la charge due au câblage et du niveau de courant de défaut de la cellule. Les en-têtes longs des tableaux sont répartis sur plusieurs lignes pour une meilleure lisibilité sur les sites web adaptatifs.
| Élément de sélection |
Exigence courante |
Note d’ingénierie |
|---|---|---|
| Tension assignée | Classe 10 kV | Pour les systèmes intérieurs de classe 10 kV, 11 kV et 12 kV, confirmer le niveau d’isolation et les exigences normatives. |
| Fréquence assignée | 50 Hz | Les exigences à 60 Hz doivent être confirmées séparément avant commande. |
| Rapport de courant | Spécifique au projet | Choisir en fonction du courant assigné du départ, de la plage de comptabilité et du réglage de protection. |
| Courant secondaire | 5 A ou 1 A selon commande | Le 5 A est courant pour les câblages secondaires courts ; le 1 A peut réduire la charge dans les circuits à câblage plus long. |
| Classe de précision | Classe pour comptabilité ou protection | Spécifier chaque noyau secondaire séparément lorsque les fonctions de comptabilité et de protection sont requises simultanément. |
| Charge assignée | VA spécifique au projet | La charge totale due au compteur, au relais et au câblage ne doit pas dépasser la puissance assignée du noyau sélectionné. |
Remarque : Les paramètres techniques finaux doivent être confirmés conformément à la plaque signalétique, aux plans approuvés, à l’accord technique et au rapport d’essai d’usine.
Conditions de service
- Lieu d’installation : cellule moyenne tension intérieure
- Altitude : inférieure ou égale à 1000 m dans des conditions normales de service
- Température ambiante : -5 °C à +40 °C
- Humidité relative : inférieure à 85 % à la température de référence de 20 °C
- Le produit a passé avec succès un essai de vibration directe à 0,4 g avec trois ondes sinusoïdales, équivalent à une référence sismique de magnitude 9.
- L’environnement d’installation doit être exempt de vibrations excessives au-delà des conditions spécifiées, de gaz corrosifs, de milieux explosifs, de poussières conductrices, de pollution importante et de condensation anormale.
Normes et conformité
Le transformateur de courant LDZJ1-10 est conçu pour les applications de transformateurs de courant intérieurs moyenne tension. Les exigences du projet peuvent imposer des normes IEC ou GB applicables aux transformateurs de courant, conformément à l’accord technique final. Les inspections courantes comprennent généralement une inspection visuelle, un essai de rapport de transformation, une vérification de polarité, un essai de précision, un essai de résistance d’isolation et, si nécessaire, un essai de tenue à la tension à fréquence industrielle.
Installation et dimensions
” class=”img-fluid mb-3″ alt=”Installation et dimensions” />
Le transformateur de courant LDZJ1-10 est conçu pour une installation murale traversante dans des cellules fixes. La base du corps moulé comprend la plaque signalétique, la vis de mise à la terre et les trous de fixation. Avant la fabrication de l’armoire, la position des trous de fixation, le tracé du conducteur primaire, l’accès aux bornes et les distances d’isolement doivent être confirmés à partir du plan d’encombrement approuvé.
Dimensions
| Élément | Dimension / Remarque |
|---|---|
| Structure de fixation | Montage mural traversant sur cellule fixe ou panneau d’armoire |
| Tracé primaire | Disposition du conducteur ou jeu de barres à passage unique |
| Structure de base | Base du corps moulé avec trous de fixation |
| Point de mise à la terre | Vis de mise à la terre prévue sur le corps du produit |
| Confirmation des plans | Les dimensions finales d’encombrement et des trous doivent être confirmées avant la fabrication de l’armoire |
Consignes de sécurité
- Confirmer le modèle, la classe de tension, le rapport de courant, la classe de précision et la charge assignée avant l’installation.
- Vérifier la position du trou mural traversant, les distances d’isolement du conducteur primaire, l’accès aux bornes secondaires et la disposition de la mise à la terre avant l’assemblage.
- Raccorder les bornes primaires et secondaires conformément aux repères de bornes et au schéma de câblage du projet.
- Le circuit secondaire d’un transformateur de courant ne doit jamais être mis en circuit ouvert lorsque le circuit primaire est sous tension.
- Avant de déconnecter des compteurs ou des relais, court-circuiter le circuit secondaire du TC à l’aide d’un pont de court-circuit agréé.
- L’installation et la maintenance doivent être effectuées par du personnel qualifié en moyenne tension.
Informations pour commande
Veuillez fournir les informations suivantes lors de la commande ou de la demande de devis :
- Modèle du produit : LDZJ1-10
- Tension assignée et classe de tension du système
- Courant primaire assigné et courant secondaire assigné
- Classe de précision et charge assignée
- Exigence d’application (comptabilité ou protection par relais)
- Plan d’installation, ouverture murale traversante et orientation des bornes
- Conditions de service spéciales (altitude, humidité, degré de pollution ou exigences en matière de vibrations)
- Quantité, certificats, rapports d’essai, exigences d’étiquetage et d’emballage
Guide de sélection
- Confirmer la classe de tension : Choisir le LDZJ1-10 pour les systèmes intérieurs moyenne tension autour de la classe 10 kV, y compris les applications internationales de classe 10 kV, 11 kV et 12 kV après confirmation de l’isolation.
- Confirmer l’installation : Utiliser ce modèle lorsqu’une structure de TC murale à passage unique est requise.
- Choisir le rapport de courant : Sélectionner le rapport de courant en fonction du courant de charge du départ, de la plage de comptabilité et du réglage de protection.
- Spécifier la fonction du noyau : Définir si le circuit secondaire est destiné à la mesure, à la comptabilité d’énergie ou à la protection par relais.
- Vérifier la charge : La charge totale due aux compteurs, relais et câblage secondaire ne doit pas dépasser la puissance assignée du TC.
- Confirmer les plans : Vérifier l’ouverture murale traversante, les trous de fixation de la base, le tracé du conducteur, l’orientation des bornes et l’accès à la maintenance avant la production.
