LDZJ1-10 ایپوکسی ریزن کاسٹ سنگل ٹرن تھرو کرنٹ ٹرانسفارمر

پروڈکٹ کا جائزہ

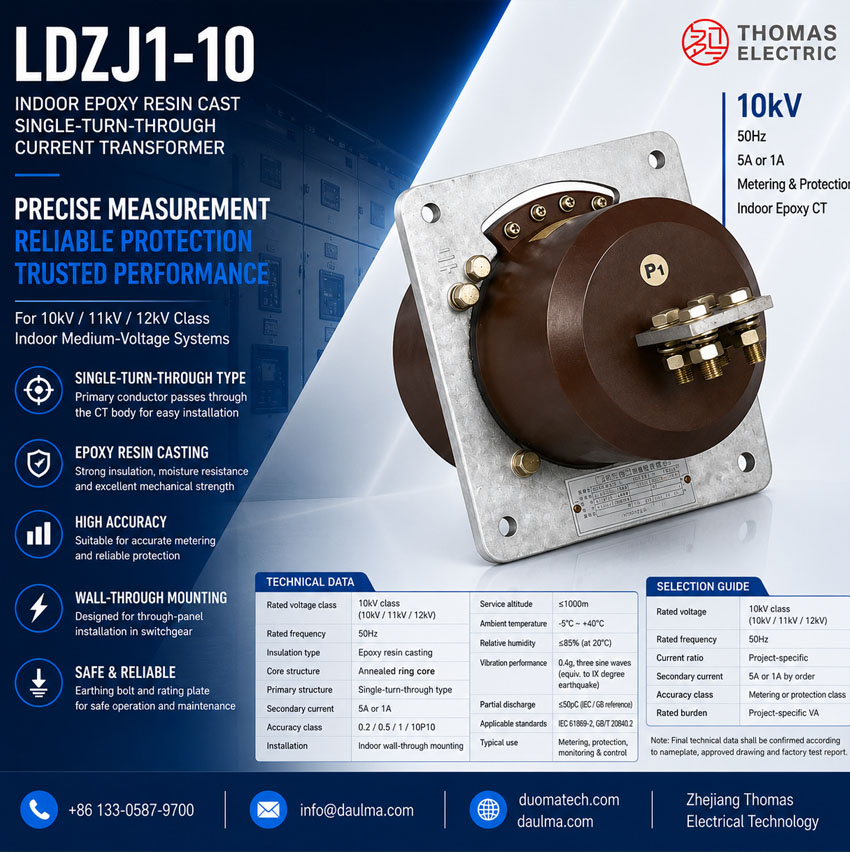

LDZJ1-10 کرنٹ ٹرانسفارمر ایک انڈور، ایپوکسی ریزن کاسٹ، سنگل-ٹرن-تھرو ٹائپ کرنٹ ٹرانسفارمر ہے جو میڈیم وولٹیج اے سی سسٹمز کے لیے استعمال ہوتا ہے۔ یہ پاور سسٹمز میں کرنٹ کی پیمائش، توانائی کی میٹرنگ اور رلے پروٹیکشن کے لیے ڈیزائن کیا گیا ہے جن کی نامی فریکوئنسی 50Hz اور نامی وولٹیج کلاس 10kV ہو۔ بین الاقوامی میڈیم وولٹیج منصوبوں کے لیے، پروڈکٹ کو 10kV، 11kV اور 12kV کلاس کے انڈور سوئچ گیئر اطلاقیات کے لیے استعمال کیا جا سکتا ہے، بشرطیکہ انسولیشن لیول، ڈرائنگ اور منصوبے کی تصدیق ہو چکی ہو۔

پروڈکٹ ایک ریزن کاسٹنگ انسولیٹڈ ڈھانچہ اختیار کرتا ہے جس میں اینیلڈ رنگ کور ہوتا ہے۔ پرائمری کنڈکٹر کرنٹ ٹرانسفارمر کے باڈی میں سے گزرتا ہے، جبکہ سیکنڈری وائنڈنگ اور کور کو ایپوکسی ریزن کے ساتھ انسولیٹ کر دیا جاتا ہے۔ کاسٹ باڈی کی بنیاد پر ریٹنگ پلیٹ، ارتھنگ بولٹ اور ماونٹنگ ہولز فراہم کیے گئے ہیں، جس سے یہ فکسڈ سوئچ گیئر، ڈسٹری بیوشن کیبنٹس اور انڈور میڈیم وولٹیج پاور ایکوئپمنٹ میں دیوار سے گزرنے والی ماونٹنگ کے لیے موزوں ہے۔

پروڈکٹ کی قسم

پروڈکٹ کی نمائش

اطلاقیات

• 10kV، 11kV اور 12kV کلاس کے انڈور میڈیم وولٹیج ڈسٹری بیوشن سسٹمز
• فکسڈ سوئچ گیئر، ڈسٹری بیوشن کیبنٹس اور انڈور پاور پینلز
• کرنٹ کی پیمائش اور بجلی کی توانائی کی میٹرنگ سرکٹس
• رلے پروٹیکشن اور فیڈر مانیٹرنگ سرکٹس
• دیوار سے گزرنے والی ماونٹنگ کے اطلاقیات جہاں پرائمری کنڈکٹر CT باڈی میں سے گزرے
• صنعتی سب اسٹیشنز، پاور ڈسٹری بیوشن رومز اور مکمل الیکٹریکل ایکوئپمنٹ

خصوصیات

• سنگل-ٹرن-تھرو ڈھانچہ: پرائمری کنڈکٹر براہ راست CT باڈی میں سے گزرتا ہے، جس سے یہ پروڈکٹ بسبار یا کنڈکٹر-تھرو انسٹالیشن کے لیے موزوں ہو جاتا ہے۔
• ایپوکسی ریزن کاسٹنگ: سیکنڈری وائنڈنگ اور اینیلڈ رنگ کور کو ایپوکسی ریزن کے ساتھ انسولیشن اور مکینیکل حفاظت کے لیے کاسٹ کیا جاتا ہے۔
• دیوار سے گزرنے والی ماونٹنگ: کاسٹ باڈی کی بنیاد میں فکسڈ سوئچ گیئر اور کیبنٹ ڈھانچوں میں انسٹالیشن کے لیے ماونٹنگ ہولز شامل ہیں۔
• پیمائش اور پروٹیکشن کے استعمال کے لیے: میڈیم وولٹیج سسٹمز میں کرنٹ کی پیمائش، توانائی کی میٹرنگ اور رلے پروٹیکشن کے لیے ڈیزائن کیا گیا ہے۔
• ارتھنگ اور نشان زنی کا ڈیزائن: پروڈکٹ کی بنیاد میں ارتھنگ بولٹ اور ریٹنگ پلیٹ کی جگہیں شامل ہیں تاکہ انسٹالیشن اور مرمت کی شناخت محفوظ ہو سکے۔
• انڈور میڈیم وولٹیج اطلاقیات: ایسے کنٹرول شدہ انڈور ماحول کے لیے موزوں ہے جہاں کمپیکٹ ریزن-انسولیٹڈ CT کنسٹرکشن کی ضرورت ہوتی ہے۔

اصل اصول

LDZJ1-10 کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے مطابق کام کرتا ہے۔ جب پرائمری کنڈکٹر ٹرانسفارمر میں سے گزرتا ہے اور کرنٹ لے جاتا ہے، تو اینیلڈ رنگ کور میں مقناطیسی فلو پیدا ہوتا ہے۔ سیکنڈری وائنڈنگ جڑے ہوئے میٹر، رلے یا مانیٹرنگ ڈیوائس کو تناسبی کرنٹ سگنل آؤٹ پٹ کرتی ہے۔ ایپوکسی ریزن انسولیشن پرائمری میڈیم وولٹیج سرکٹ کو سیکنڈری لو وولٹیج پیمائش سرکٹ سے الگ کرتی ہے۔

میٹرنگ کے استعمال کے لیے، CT کو درکار درستگی کی کلاس، نامی بربن (burden) اور جڑے ہوئے آلے کے لوڈ کے مطابق منتخب کیا جانا چاہیے۔ رلے پروٹیکشن کے استعمال کے لیے، پروٹیکشن کلاس اور شارٹ سرکٹ برداشت کی ضروریات کو رلے سیٹنگ اور سسٹم فالٹ لیول کے ساتھ ہم آہنگ کیا جانا چاہیے۔

ماڈل کی نامزدگی

ماڈل کوڈ کی وضاحت درج ذیل طرح کی جا سکتی ہے:

ٹیکنیکل ڈیٹا

انتخاب کی میز

آخری تناسب، سیکنڈری کرنٹ، درستگی کی کلاس اور نامی آؤٹ پٹ کا انتخاب منصوبے کے میٹر، رلے، وائرنگ بربن اور سوئچ گیئر فالٹ-کرنٹ لیول کے مطابق کیا جانا چاہیے۔ لمبے ٹیبل ہیڈرز کو رسپانسیو ویب سائٹ ڈسپلے کے لیے متعدد لائنوں میں لپیٹ دیا جاتا ہے۔

نوٹ: آخری ٹیکنیکل پیرامیٹرز کی تصدیق نیم پلیٹ، منظور شدہ ڈرائنگ، ٹیکنیکل معاہدے اور فیکٹری ٹیسٹ رپورٹ کے مطابق کی جائے گی۔

سروس کی شرائط

• انسٹالیشن کا مقام: انڈور میڈیم وولٹیج سوئچ گیئر
• بلندی: معیاری سروس کی شرائط کے تحت 1000 میٹر سے زیادہ نہیں
• ماحول کا درجہ حرارت: -5°C سے +40°C
• نسبتی نمی: 20°C کی حوالہ حالت پر 85% سے کم
• پروڈکٹ نے 0.4g تین سائن ویوز کے ساتھ براہ راست کمپن ٹیسٹ پاس کیا ہوا ہے، جو نو-درجہ زلزلے کے حوالے کے برابر ہے۔
• انسٹالیشن کا ماحول مقررہ شرائط سے زیادہ شدید کمپن، تیزابی گیس، دھماکہ خیز میڈیم، موصل دھول، شدید آلودگی اور غیر معمولی کنڈینسیشن سے پاک ہونا چاہیے۔

معیارات اور پابندی

LDZJ1-10 کرنٹ ٹرانسفارمر انڈور میڈیم وولٹیج کرنٹ ٹرانسفارمر کے اطلاقیات کے لیے ڈیزائن کیا گیا ہے۔ منصوبے کی ضروریات IEC یا GB کرنٹ ٹرانسفارمر کے معیارات کی وضاحت کر سکتی ہیں جو آخری ٹیکنیکل معاہدے کے مطابق ہوں۔ روزمرہ کی جانچ عام طور پر ظاہری جانچ، تناسب ٹیسٹ، پولیرٹی کی تصدیق، درستگی کا ٹیسٹ، انسولیشن ریزسٹنس ٹیسٹ اور پاور-فریکوئنسی ود اسٹینڈ ٹیسٹ (ضرورت پڑنے پر) پر مشتمل ہوتی ہے۔

انسٹالیشن اور پیمائشیں

” class=”img-fluid mb-3″ alt=”Installation and Dimensions” />

LDZJ1-10 کرنٹ ٹرانسفارمر فکسڈ سوئچ گیئر میں دیوار سے گزرنے والی انسٹالیشن کے لیے ڈیزائن کیا گیا ہے۔ کاسٹ باڈی کی بنیاد میں ریٹنگ پلیٹ، ارتھنگ بولٹ اور ماونٹنگ ہولز شامل ہیں۔ کیبنٹ کی تیاری سے پہلے، انسٹالیشن ہول کی پوزیشن، پرائمری کنڈکٹر کا راستہ، ٹرمینل تک رسائی اور کلیئرنس کی منظور شدہ آؤٹ لائن ڈرائنگ کے ساتھ تصدیق کر لینی چاہیے۔

پیمائشیں

حفاظتی نوٹس

• انسٹالیشن سے پہلے ماڈل، وولٹیج کلاس، کرنٹ کا تناسب، درستگی کی کلاس اور نامی بربن کی تصدیق کریں۔
• اسمبلی سے پہلے دیوار سے گزرنے والے ہول کی پوزیشن، پرائمری کنڈکٹر کلیئرنس، سیکنڈری ٹرمینل تک رسائی اور ارتھنگ کا انتظام چیک کریں۔
• ٹرمینل مارکنگز اور منصوبے کے وائرنگ ڈائریکٹریم کے مطابق پرائمری اور سیکنڈری ٹرمینلز کو جوڑیں۔
• کرنٹ ٹرانسفارمر کا سیکنڈری سرکٹ پرائمری سرکٹ کے بجلی دار ہونے پر کھلا نہیں ہونا چاہیے۔
• میٹرز یا رلیز کو ڈس کنیکٹ کرنے سے پہلے، CT سیکنڈری سرکٹ کو منظور شدہ شارٹنگ بلاک کا استعمال کرتے ہوئے شارٹ سرکٹ کر دیں۔
• انسٹالیشن اور مرمت کا کام اہل میڈیم وولٹیج الیکٹریکل عملے کو کرنا چاہیے۔

آرڈر کی معلومات

آرڈر دینے یا قیمت کا تقاضا کرتے وقت درج ذیل معلومات فراہم کریں:

• پروڈکٹ ماڈل: LDZJ1-10
• نامی وولٹیج اور سسٹم وولٹیج کلاس
• نامی پرائمری کرنٹ اور نامی سیکنڈری کرنٹ
• درستگی کی کلاس اور نامی بربن
• میٹرنگ یا رلے پروٹیکشن کی اطلاقیات کی ضرورت
• انسٹالیشن ڈرائنگ، دیوار سے گزرنے والا اوپننگ اور ٹرمینل کی سمت
• سروس کی شرائط اگر بلندی، نمی، آلودگی کی سطح یا کمپن کی ضرورت خاص ہو
• مقدار، سرٹیفکیٹس، ٹیسٹ رپورٹس، لیبلنگ اور پیکیجنگ کی ضروریات

انتخاب کی گائیڈ

1. وولٹیج کلاس کی تصدیق کریں: 10kV کلاس کے انڈور میڈیم وولٹیج سسٹمز کے لیے LDZJ1-10 کا انتخاب کریں، بشمول بین الاقوامی 10kV، 11kV اور 12kV کلاس کے اطلاقیات جن کی انسولیشن کی تصدیق ہو چکی ہو۔
2. انسٹالیشن کی تصدیق کریں: جب سنگل-ٹرن-تھرو دیوار پر ماونٹ شدہ CT ڈھانچے کی ضرورت ہو تو اس ماڈل کا استعمال کریں۔
3. کرنٹ کا تناسب منتخب کریں: فیڈر لوڈ کرنٹ، میٹرنگ رینج اور پروٹیکشن سیٹنگ کے مطابق کرنٹ کا تناسب منتخب کریں۔
4. کور کے کام کی وضاحت کریں: یہ طے کریں کہ سیکنڈری سرکٹ پیمائش، توانائی کی میٹرنگ یا رلے پروٹیکشن کے لیے استعمال ہو رہا ہے۔
5. بربن چیک کریں: میٹرز، رلیز اور سیکنڈری وائرنگ کا مجموعی بربن CT کے نامی آؤٹ پٹ سے زیادہ نہیں ہونا چاہیے۔
6. ڈرائنگ کی تصدیق کریں: تیاری سے پہلے دیوار سے گزرنے والا اوپننگ، بیس ماونٹنگ ہولز، کنڈکٹر کا راستہ، ٹرمینل کی سمت اور مرمت تک رسائی چیک کریں۔
