FZN21-40.5 Sezionatore sotto carico in vuoto per interni ad alta tensione

Panoramica del prodotto

Il sezionatore sotto carico in vuoto per interni ad alta tensione FZN21-40.5 e l’unità combinata sezionatore-fusibile FZRN21-40.5D sono destinati al lato 35 kV delle cabine di trasformazione prefabbricate di tipo box nelle reti a 40,5 kV, 50 Hz; ciascuna unità può essere impiegata anche come apparecchio di manovra autonomo. Il sezionatore sotto carico chiude e interrompe la corrente di carico e di sovraccarico a 1250 A e non richiede manutenzione tra i periodi di servizio; nell’unità combinata il fusibile di serie a percussore estingue la corrente di cortocircuito a 20 kA. La camera in vuoto conduce corrente solo nell’istante di chiusura e apertura, e ciò consente di offrire l’apparecchio come unità esente da manutenzione con una vita meccanica di 10000 manovre.

Immagini del prodotto

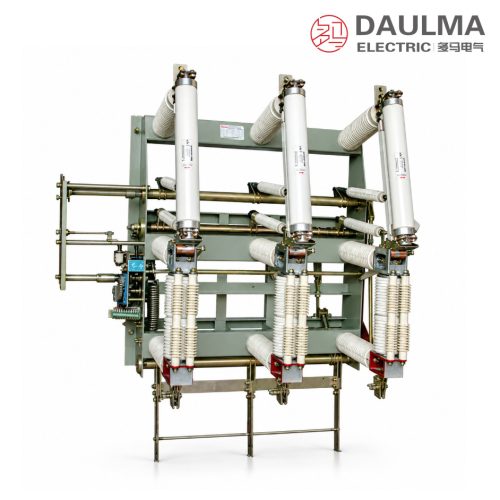

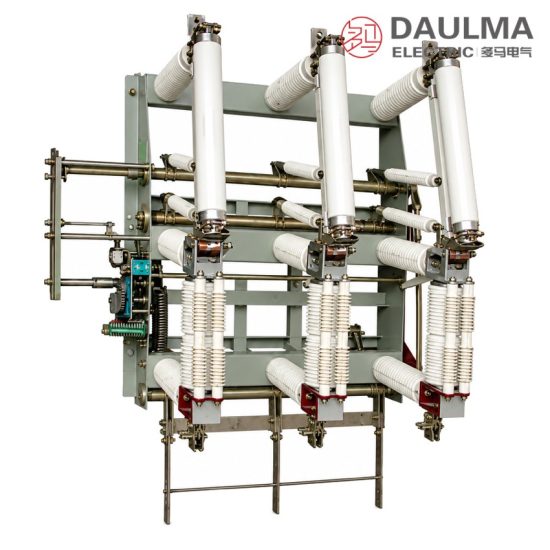

FZN21-40.5 sezionatore sotto carico in vuoto per interni ad alta tensione - display

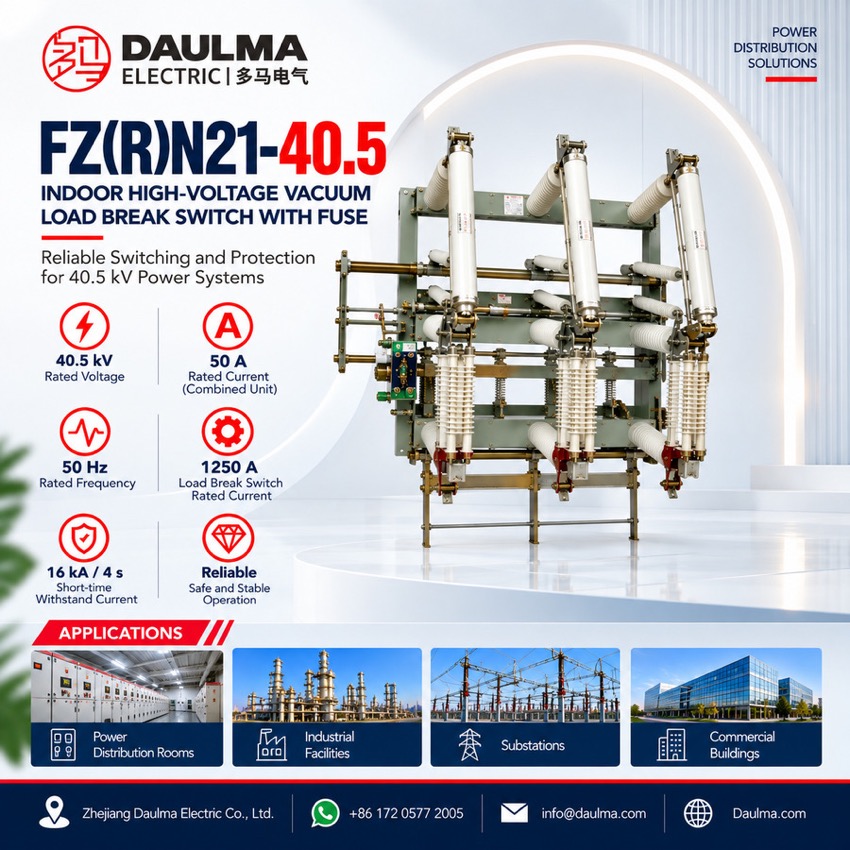

FZN21-40.5 sezionatore sotto carico in vuoto per interni ad alta tensione - poster_display

Designazione del modello

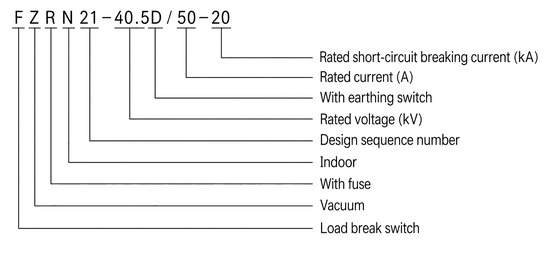

FZN21-40.5 sezionatore sotto carico in vuoto per interni ad alta tensione - model

Formato di designazione: FZRN21-40.5D/50-20 (unità combinata) e FZN21-40.5 (sezionatore sotto carico, 1250 A)

F: sezionatore sotto carico; Z: vuoto; R: con fusibile; N: per interni
21: numero progressivo di progetto
40.5: tensione nominale, kV
D: con sezionatore di terra
50: corrente nominale dell’unità combinata e del suo fusibile, A
20: corrente nominale di interruzione di cortocircuito, kA
Senza la R, FZN21-40.5 descrive il sezionatore sotto carico da solo, tarato a 1250 A

Condizioni di servizio

Temperatura ambiente: massima +40 °C, minima -25 °C
Altitudine sul livello del mare: non superiore a 1000 m
Umidità relativa: media giornaliera non superiore al 95 %, media mensile non superiore al 90 %
Resistenza sismica: non superiore all’8 grado
Condizioni del luogo: assenza di incendio, rischio di esplosione, corrosione chimica o vibrazioni violente
Grado di inquinamento: II

Costruzione

I tre poli sono montati su un telaio comune in acciaio: il meccanismo di manovra a molla aziona la lama di sezionamento e la lama di terra tramite l’asta isolante di tiraggio, la camera di interruzione in vuoto interrompe il circuito e il pannello frontale mostra la posizione di ciascuna. La lama di sezionamento offre una distanza di sezionamento visibile e la lama di terra collega a terra il lato diseccitato prima della manutenzione.

La camera in vuoto conduce corrente solo nell’istante di chiusura e apertura, per cui l’apparecchio è offerto come unità esente da manutenzione con una vita meccanica di 10000 manovre. Il percussore del fusibile di serie agisce sul dispositivo di scatto, così un fusibile bruciato è segnalato sull’apparecchio stesso anziché essere lasciato alla sola protezione, e si accede al vano fusibile solo dopo che il circuito è stato sezionato e messo a terra.

Dati tecnici

N.	Caratteristica	Unità	Unità combinata FZRN21-40.5D	Sezionatore sotto carico FZN21-40.5
1	Tensione nominale	kV	40,5	40,5
2	Frequenza nominale	Hz	50	50
3	Corrente supportata di breve durata (4 s)	kA	16	16
4	Corrente nominale	A	50	1250
5	Corrente nominale di interruzione di carico attivo	A	/	1250
6	Corrente nominale di interruzione ad anello chiuso	A	/	1250
7	Corrente nominale supportata di punta	kA	/	40
8	Corrente nominale di interruzione di cortocircuito	kA	20	/
9	Corrente nominale di carica cavo	A	/	21
10	Tensione supportata a frequenza industriale per 1 min (intercapedine in vuoto, fase-fase e fase-terra / attraverso la distanza di sezionamento)	kV	95/110	95/110
11	Tensione supportata all’impulso atmosferico (stessa disposizione)	kV	185/215	185/215
12	Tensione supportata per 1 min dei circuiti di comando e ausiliari	kV	2	2
13	Vita meccanica	manovre	10000	10000
14	Usura ammessa dei contatti della camera in vuoto	mm	3	3
15	Coppia di manovra manuale	N·m	non più di 250	non più di 250
16	Apertura dei contatti	mm	17±1	17±1
17	Sovracorsa dei contatti	mm	5±1	5±1
18	Velocità media di chiusura	m/s	0,6±0,2	0,6±0,2
19	Velocità media di apertura	m/s	1,5±0,2	1,5±0,2
20	Non contemporaneità di apertura e chiusura dei tre poli	ms	≤2	≤2
21	Tempo di rimbalzo dei contatti in chiusura	ms	≤3	≤3
22	Distanza tra parti in tensione e terra	mm	≥300	≥300
23	Resistenza del circuito principale (escluso il fusibile)	μΩ	non più di 150	non più di 150

Nota per la scelta: 40,5 kV è la tensione nominale dell’apparecchio di manovra e l’unità è fornita per il lato 35 kV delle cabine di trasformazione prefabbricate. Il valore di 16 kA è la corrente supportata di breve durata di 4 s comune a entrambe le configurazioni, mentre 20 kA è la corrente nominale di interruzione di cortocircuito dell’unità combinata e 40 kA è la corrente nominale supportata di punta del sezionatore sotto carico. Combinazioni non standard di corrente o fusibile sono soggette ad accordo tra fabbricante e acquirente. I parametri finali fanno fede alla targhetta e alle specifiche approvate.

Norme

La pagina sorgente non cita un numero di norma per questo sezionatore. I riferimenti usuali per i sezionatori sotto carico in vuoto per interni ad alta tensione sono IEC 62271-102 / IEC 60265-1 e GB/T 3804; conferma l’edizione applicabile con la fabbrica al momento dell’ordine.

Nota tecnica: i parametri finali fanno fede alla targhetta e alle specifiche approvate.

Installazione e dimensioni

Schema di installazione

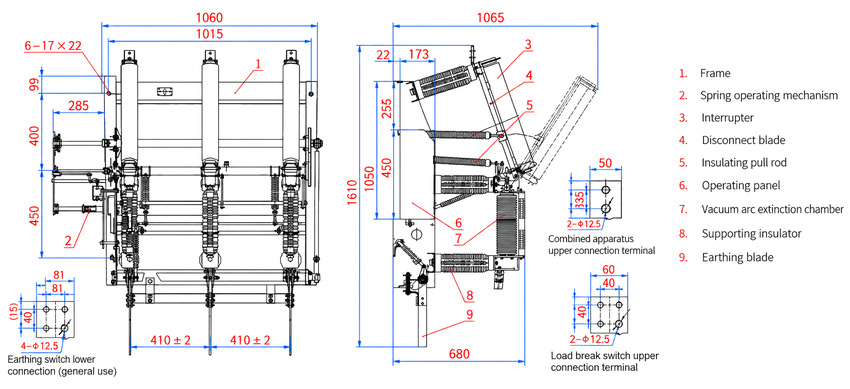

FZN21-40.5 sezionatore sotto carico in vuoto per interni ad alta tensione - installation

L’unità è imbullonata al telaio della cella tramite sei fessure di 17 × 22 mm. Prima di mettere in tensione, verifica le posizioni chiuso, aperto e terra e gli incatenamenti su tutti e tre i poli, installa il fusibile a percussore previsto con il percussore ingranato sul dispositivo di scatto e misura la resistenza del circuito principale e le distanze di isolamento.

Vista / dimensione	Valore (mm)
Larghezza totale vista frontale	1060 (1015 tra i telai esterni)
Distanza tra i poli	410 ± 2, indicata due volte
Gradini verticali vista frontale	99 / 285 / 400 / 450
Fessure di fissaggio	6 × 17 × 22
Vista laterale fino alla sommità	1065
Altezza totale vista laterale	1610 (680 sulla base)
Morsetti	inferiori 4 × fori Ø12,5, superiori 2 × fori Ø12,5

Avvertenza di sicurezza: installazione, esercizio e manutenzione devono essere eseguiti da personale qualificato. Prima della manutenzione, apri il sezionatore sotto carico, chiudi la lama di terra e verifica l’assenza di tensione. Non usare il sezionatore sotto carico da solo per interrompere la corrente di cortocircuito; tale compito spetta al fusibile dell’unità combinata, e un fusibile bruciato va sostituito solo con lo stesso tipo e la stessa taratura.

Domande frequenti

È un sezionatore sotto carico in vuoto trifase per interni per reti a 40,5 kV, 50 Hz, costruito per il lato 35 kV delle cabine di trasformazione prefabbricate. Chiude e interrompe la corrente di carico e di sovraccarico, isola il circuito con una distanza di sezionamento visibile sulla lama di sezionamento e mette a terra il lato diseccitato con la lama di terra. L’unità combinata FZRN21-40.5D aggiunge un fusibile a percussore, così lo stesso telaio estingue anche la corrente di cortocircuito a 20 kA.

Entrambi sono corretti e descrivono cose diverse. 40,5 kV è la tensione nominale dell’apparecchio di manovra, la tensione massima che l’apparecchiatura è progettata per portare, mentre 35 kV nomina il sistema per cui è stato costruito, vale a dire il lato 35 kV di una cabina di trasformazione prefabbricata. L’apparecchio tarato a 40,5 kV è la scelta standard per una rete a 35 kV perché lascia margine per la tensione di esercizio di quella rete.

F è il sezionatore sotto carico, Z il mezzo in vuoto, R indica la combinazione con fusibile, N l’uso per interni, 21 il numero progressivo di progetto, 40.5 la tensione nominale in kV e D il sezionatore di terra. I numeri finali danno 50 A come corrente nominale dell’unità combinata e del suo fusibile, e 20 come corrente nominale di interruzione di cortocircuito in kA. Senza la R, FZN21-40.5 descrive il solo sezionatore a 1250 A.

Molto poca. La camera in vuoto conduce corrente solo nell’istante di chiusura e apertura, perciò l’apparecchio è offerto esente da manutenzione con una vita meccanica di 10000 manovre. Restano da curare il meccanismo, gli incatenamenti e l’isolamento, oltre alla camera stessa quando l’usura dei contatti raggiunge i 3 mm ammessi. Non serve rabbocco di olio o gas.

Il percussore del fusibile di serie agisce sul dispositivo di scatto, così un fusibile bruciato è segnalato sull’apparecchio stesso anziché essere lasciato alla sola protezione. Si accede al vano fusibile solo dopo che il circuito è stato sezionato e messo a terra, e il fusibile va sostituito uno a uno con lo stesso tipo e la stessa taratura.

L’unità è tarata a 95/110 kV per 1 min a frequenza industriale (intercapedine in vuoto, fase-fase e fase-terra / attraverso la distanza di sezionamento) e 185/215 kV all’impulso atmosferico, con 2 kV sui circuiti di comando e ausiliari e una distanza non inferiore a 300 mm tra parti in tensione e terra.
