FZN25-12D Sezionatore sotto carico in vuoto per interni alta tensione

Panoramica del prodotto

L’FZN25-12D è un sezionatore sotto carico trifase in vuoto per interni destinato a reti di distribuzione ad anello e di estremità a 12 kV, 50 Hz. Il sezionatore semplice stabilisce e interrompe corrente di carico e di anello chiuso a 630 A, corrente capacitiva di cavo a 10 A e trasformatori a vuoto fino a 1250 kVA, mentre l’unità combinata con fusibili FZRN25-12D estingue ogni corrente fino alla sua capacità nominale di interruzione di cortocircuito di 31,5 kA. Un comando ad azione diretta collega la distanza di sezionamento visibile alla camera di arco in vuoto, così la camera è sotto alta tensione solo nell’istante di chiusura e di apertura; ciò mantiene l’unità piccola e leggera ed esegue in una sola corsa sia l’interruzione sia il sezionamento visibile. Le alette di terra interbloccate con il sezionatore di terra sono poste tra i contatti fissi e i cilindri conduttori, così il lato diseccitato viene messo a terra prima che qualcuno operi sull’unità.

Immagini del prodotto

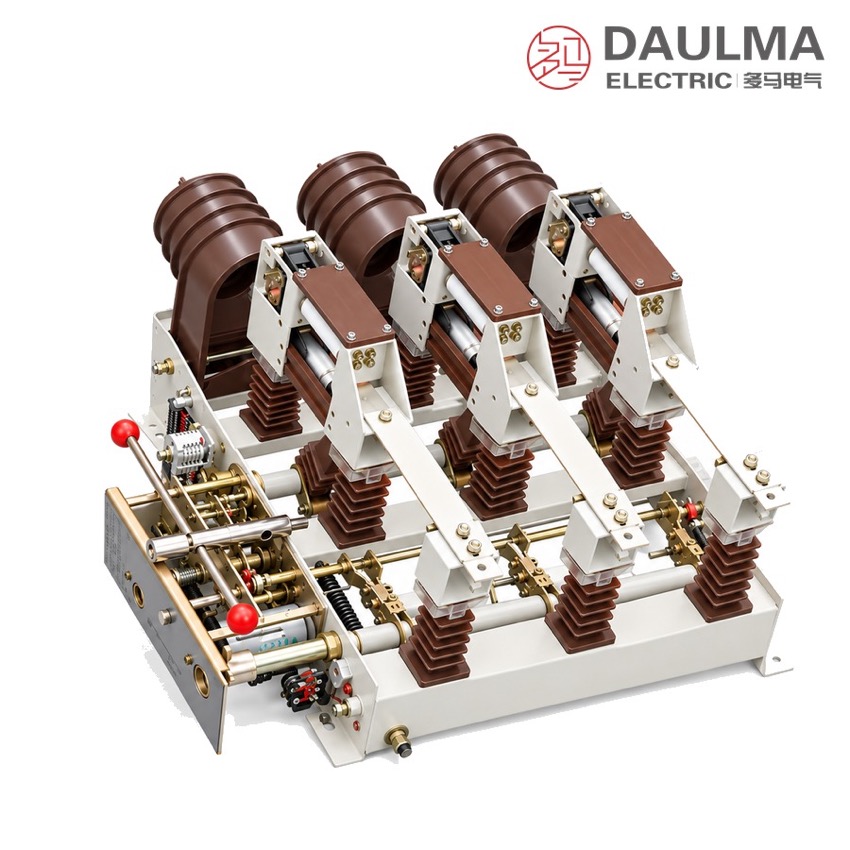

FZN25-12D sezionatore sotto carico in vuoto per interni alta tensione - display

FZN25-12D sezionatore sotto carico in vuoto per interni alta tensione - poster_display

Designazione del tipo

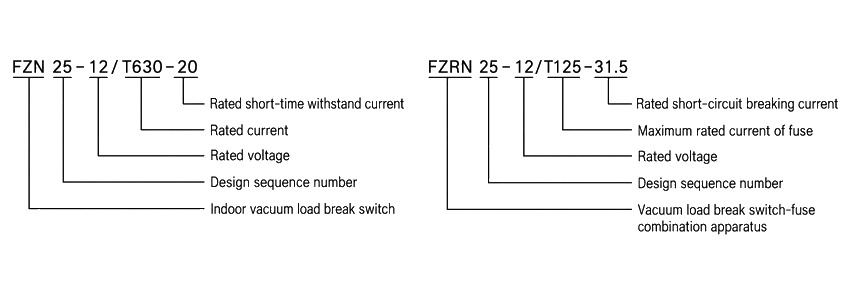

FZN25-12D sezionatore sotto carico in vuoto per interni alta tensione - model

Formato di designazione: FZN25-12D/T 630-20 (sezionatore sotto carico) e FZRN25-12D/T 125-31.5 (unità combinata sezionatore-fusibile)

FZN: sezionatore sotto carico in vuoto per interni; la R aggiunta designa l’apparecchio in combinazione con fusibile
25: numero progressivo di progetto
12: tensione nominale, kV
D: con sezionatore di terra
T: con meccanismo a molla
630 / 125: corrente nominale del sezionatore, ovvero massima corrente nominale del fusibile, A
20 / 31.5: corrente nominale supportata di breve durata, ovvero corrente nominale di interruzione di cortocircuito, kA

Condizioni di servizio

Temperatura ambiente: +40 °C massima, -25 °C minima
Altitudine: non superiore a 1000 m
Umidità relativa: media giornaliera non superiore al 95 %, media mensile non superiore al 90 %
Intensità sismica: non superiore all’ottavo grado
Condizioni del luogo: senza incendio, rischio di esplosione, corrosione chimica o vibrazione violenta
Grado di inquinamento: II

Costruzione

I tre poli sono-portati su un telaio comune. Ogni polo porta una testata di contatto fisso nella parte posteriore, una camera di arco in vuoto e un cilindro conduttore con il contatto mobile, un coperchio isolante sulla parte sotto tensione e isolatori in porcellana rossa fino al telaio. Il meccanismo di manovra posto anteriormente al telaio aziona i poli attraverso l’albero di accumulo di energia e l’albero di terra, e il pannello di manovra frontale mostra e seleziona la posizione.

La distanza di sezionamento e la camera in vuoto si muovono insieme, così una sola corsa realizza tanto l’interruzione quanto il sezionamento visibile. Il sezionatore di terra lavora contro il contatto fisso di terra, e le alette di terra poste tra i contatti fissi e i cilindri conduttori sono interbloccate con esso, per cui il vano fusibili non può essere aperto sotto tensione.

L’energia di chiusura proviene da una molla caricata sull’albero di accumulo, quindi la velocità di contatto è fissata dal meccanismo e non dall’operatore. L’accumulo può essere effettuato a mano o dall’alimentazione di comando, il che consente il telecomando elettrico e la telesegnalazione. Nell’unità combinata lo sganciatore è azionato dal percussore del fusibile SDLAJ-12 bruciato, che richiede solo da 2 a 5 J di energia in uscita dal percussore.

Dati tecnici

N.	Caratteristica	Unità	FZN25-12D/T 630-20	FZRN25-12D/T 125-31.5
1	Tensione nominale	kV	12	12
2	Frequenza nominale	Hz	50	50
3	Corrente nominale	A	630	125
4	Tensione supportata a frequenza industriale 1 min	kV	30 nel trafero della camera in vuoto; 42 fase-terra e fase-fase; 48 nella distanza di sezionamento	30 nel trafero della camera in vuoto; 42 fase-terra e fase-fase; 48 nella distanza di sezionamento
5	Tensione supportata all’impulso atmosferico	kV	75 fase-terra e fase-fase; 85 nella distanza di sezionamento	75 fase-terra e fase-fase; 85 nella distanza di sezionamento
6	Corrente nominale di punta supportata	kA	50	—
7	Corrente nominale supportata di breve durata, 4 s	kA	20	—
8	Corrente nominale di interruzione di carico attivo	A	630	125
9	Corrente nominale di interruzione in anello chiuso	A	630	125
10	Corrente nominale capacitiva di cavo interrotta	A	10	10
11	Capacità di interruzione di trasformatore a vuoto	kVA	1250	1250
12	Corrente nominale di interruzione di cortocircuito	kA	—	31,5
13	Corrente nominale di trasferimento e di commutazione	A	—	2000
14	Tipo di fusibile	—	—	SDLAJ-12
15	Energia in uscita del percussore	J	—	2–5
16	Corrente nominale di chiusura in cortocircuito	kA	50	50
17	Corrente di punta supportata dal sezionatore di terra	kA	50	50
18	Corrente di breve durata supportata dal sezionatore di terra, 2 s	kA	20	20
19	Tensione nominale del circuito ausiliario	V	CA/CC 220 V, 110 V	CA/CC 220 V, 110 V
20	Vita meccanica	manovre	1000	1000

Nota di selezione: le due colonne corrispondono ai due membri della serie; un trattino indica una competenza dell’altro membro. La capacità di interruzione in cortocircuito dell’unità combinata è sostenuta dal fusibile SDLAJ-12 installato, quindi un fusibile bruciato è sostituito solo con lo stesso tipo nominale e il suo percussore deve ingranare nello sganciatore. Impianti oltre 1000 m di altitudine e combinazioni non normalizzate di corrente o fusibile sono soggette ad accordo tra fabbricante e acquirente.

Norme

La pagina d’origine non cita un numero di norma per questo sezionatore. I riferimenti usuali per i sezionatori sotto carico di alta tensione per interni sono IEC 62271-102 e GB/T 3804; confermare l’edizione applicabile con lo stabilimento all’atto dell’ordine.

Nota tecnica: i parametri definitivi sono quelli della targhetta e delle specifiche approvate.

Installazione e dimensioni

Schema di installazione

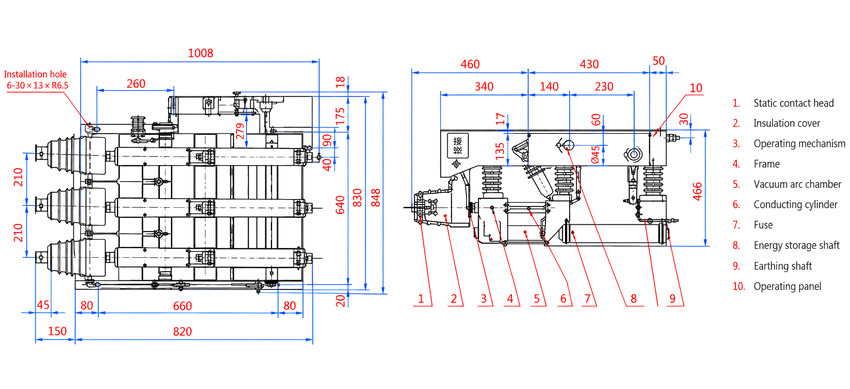

FZN25-12D sezionatore sotto carico in vuoto per interni alta tensione - installation

L’unità è bullonata al telaio dell’involucro attraverso sei asole di fissaggio da 30 per 13 mm. Prima della messa in tensione verificare le posizioni chiuso, aperto e terra e gli interblocchi tra sezionatore, sezionatore di terra e vano fusibili su tutti e tre i poli, installare il fusibile SDLAJ-12 specificato con il percussore ingranato nello sganciatore e misurare la resistenza del circuito principale e la corsa dei contatti.

Dimensione	Valore (mm)
Larghezza totale (vista frontale)	1008
Altezza totale	848
Profondità (vista laterale)	466
Pedana di appoggio sui piedi	820
Distanza tra i centri dei fori esterni	660
Passo tra i poli	210
Asole di fissaggio	6 × 30 × 13, R6,5

Avvertenza di sicurezza: installazione, esercizio e manutenzione devono essere eseguiti da professionisti qualificati. Prima della manutenzione aprire il sezionatore sotto carico, chiudere il sezionatore di terra e verificare l’assenza di tensione. Non utilizzare il sezionatore sotto carico da solo per interrompere corrente di cortocircuito; questa competenza spetta al fusibile SDLAJ-12 dell’unità combinata.

Domande frequenti

L’FZN25-12D/T 630-20 semplice interrompe 630 A di carico attivo e 630 A di corrente in anello chiuso, 10 A di corrente capacitiva di cavo e fino a 1250 kVA di trasformatore a vuoto. L’FZRN25-12D/T 125-31.5 con fusibili aggiunge l’interruzione di cortocircuito 31,5 kA con fusibili SDLAJ-12 e un’energia in uscita del percussore di 2-5 J.

Sì. Il sezionatore di terra è dimensionato per 50 kA di corrente di punta supportata e 20 kA di corrente di breve durata supportata per 2 s, coerenti con il potere di chiusura del sezionatore principale.

La tensione supportata a frequenza industriale 1 min è di 30 kV nel trafero della camera di arco in vuoto, 42 kV fase-terra e fase-fase e 48 kV nella distanza di sezionamento. La tensione supportata all’impulso atmosferico è di 75 kV fase-terra e fase-fase e 85 kV nella distanza di sezionamento.

L’unità combinata con fusibili FZRN25-12D/T 125-31.5, corrente nominale 125 A, interruzione di cortocircuito 31,5 kA, corrente nominale di trasferimento e di commutazione 2000 A con fusibili SDLAJ-12 è la scelta usuale per la protezione del trasformatore.

Il circuito ausiliario è previsto per CA/CC 220 V o 110 V, il che consente manovra elettrica e telesegnalazione. La vita meccanica è di 1000 manovre.

Il sezionatore è montato a pavimento sui piedi del telaio. Sono previste sei asole da 30 per 13 mm con estremità R6,5; i centri dei fori esterni sono a 660 mm su una pedana di 820 mm, con passo tra poli di 210 mm.
