FZN25-12D Pemutus beban vakum voltan tinggi untuk pasaran dalaman

Gambaran produk

FZN25-12D ialah pemutus beban vakum satu fasa tiga untuk pasaran dalaman pada gelung dan hujung agihan 12 kV 50 Hz. Pemutus tanpa fius menyambung dan memutus arus beban serta gelung tertutup pada 630 A, arus kapasitif kabel pada 10 A dan transformer tanpa beban sehingga 1250 kVA, manakala unit gabungan berfius FZRN25-12D memadam semua arus sehingga arus putus litar pendek kadarannya 31,5 kA. Satu penggerak tindakan langsung menghubungkan jurang pemisah dengan bilik arka vakum, jadi bilik hanya membawa voltan tinggi pada saat menutup dan membuka; ini mengekalkan unit yang kecil dan ringan serta melaksanakan tugas putus dan pengasingan nampak dalam satu langkau sahaja. Kelopak pembumian yang disalingunci dengan pemutus tanahkan diletakkan antara sentuh tetap dan silinder pengalir, jadi sisi yang tidak dicabangi ditanahkan sebelum seseorang bekerja pada unit.

Imej produk

FZN25-12D Pemutus beban vakum voltan tinggi untuk pasaran dalaman - display

FZN25-12D Pemutus beban vakum voltan tinggi untuk pasaran dalaman - poster_display

Penamaan model

FZN25-12D Pemutus beban vakum voltan tinggi untuk pasaran dalaman - model

Format penamaan: FZN25-12D/T 630-20 (pemutus beban) dan FZRN25-12D/T 125-31.5 (unit gabungan pemutus-fius)

FZN: pemutus beban vakum pasaran dalaman; R tambahan menandakan perkakas kombinasi berfius
25: nombor siri reka bentuk
12: voltan kadar, kV
D: dengan pemutus pembumian
T: dengan mekanisme spring
630 / 125: arus kadar pemutus, atau arus kadar maksimum fius, A
20 / 31.5: arus tahan jangka pendek kadar, atau arus putus litar pendek kadar, kA

Syarat perkhidmatan

Suhu persekitaran: maksimum +40 °C, minimum -25 °C
Ketinggian: tidak lebih daripada 1000 m
Kelembapan relatif: purata harian tidak lebih daripada 95 %, purata bulanan tidak lebih daripada 90 %
Keamatan seismik: tidak lebih daripada darjah 8
Syarat tapak: tiada kebakaran, bahaya letupan, kakisan kimia atau getaran kuat
Tahap pencemaran: II

Pembinaan

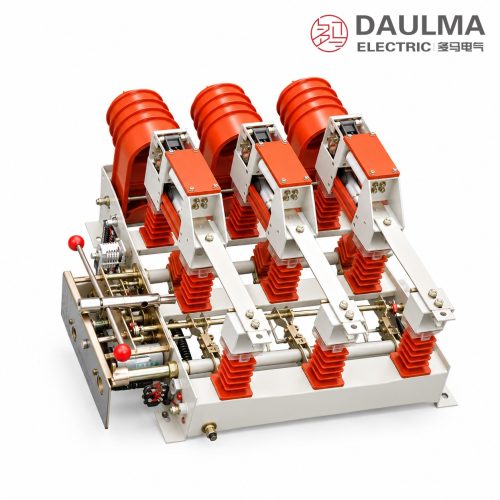

Tiga kutub berdiri pada bingkai bersama. Setiap kutub memikul kepala sentuh tetap di belakang, bilik arka vakum serta silinder pengalir dengan sentuh bergerak, penutup penebat di atas bahagian aktif dan penebat porselin merah ke bingkai. Mekanisme operasi di hadapan bingkai menggerakkan kutub melalui gandar penyimpanan tenaga dan gandar pembumian, dan panel operasi hadapan memaparkan serta memilih kedudukan.

Jurang pemisah dan bilik vakum bergerak bersama, jadi satu langkau melaksanakan kedua-dua tugas putus dan pengasingan nampak. Pemutus tanahkan bekerja terhadap sentuh tanahkan tetap, dan kelopak tanahkan yang berada antara sentuh tetap dan silinder pengalir disalingunci dengannya, jadi kompartmen fius tidak boleh dibuka ketika bertegangan.

Tenaga penutup berasal daripada spring yang telah dimuatkan pada gandar penyimpanan, jadi kelajuan sentuh ditetapkan oleh mekanisme dan bukan oleh pengendali. Pembotolan tenaga boleh dibuat secara manual atau daripada bekalan kawalan, yang membolehkan operasi elektrik dan pensinyalan jarak jauh. Pada unit gabungan, peranti lepas digerakkan oleh striker fius SDLAJ-12 yang terbakar, yang hanya memerlukan 2 hingga 5 J tenaga keluar striker.

Data teknikal

Bil.	Butiran	Unit	FZN25-12D/T 630-20	FZRN25-12D/T 125-31.5
1	Voltan kadar	kV	12	12
2	Kekerapan kadar	Hz	50	50
3	Arus kadar	A	630	125
4	Voltan tahan frekuensi industri 1 min	kV	Jurang bilik arka vakum 30; fasa-tanah dan fasa-fasa 42; jurang pemisah 48	Jurang bilik arka vakum 30; fasa-tanah dan fasa-fasa 42; jurang pemisah 48
5	Voltan tahan kilat hempasan	kV	Fasa-tanah dan fasa-fasa 75; jurang pemisah 85	Fasa-tanah dan fasa-fasa 75; jurang pemisah 85
6	Arus tahan puncak kadar	kA	50	—
7	Arus tahan jangka pendek kadar, 4 s	kA	20	—
8	Arus putus beban aktif kadar	A	630	125
9	Arus putus gelung tertutup kadar	A	630	125
10	Arus putus kapasitif kabel kadar	A	10	10
11	Kapasiti putus transformer tanpa beban	kVA	1250	1250
12	Arus putus litar pendek kadar	kA	—	31.5
13	Arus pemindahan kadar dan arus penukaran kadar	A	—	2000
14	Jenis fius	—	—	SDLAJ-12
15	Tenaga keluar striker	J	—	2–5
16	Arus tutup litar pendek kadar	kA	50	50
17	Arus tahan puncak kadar pemutus tanahkan	kA	50	50
18	Arus tahan jangka pendek kadar pemutus tanahkan, 2 s	kA	20	20
19	Voltan kadar litar bantuan	V	AC/DC 220 V, 110 V	AC/DC 220 V, 110 V
20	Jangka hayat mekanikal	operasi	1000	1000

Nota pemilihan: dua lajur ialah dua ahli siri; tanda sengkang menandakan tugas yang menjadi milik ahli lain. Keupayaan putus litar pendek unit gabungan ditanggung oleh fius SDLAJ-12 yang dipasang, jadi fius yang terbakar hanya diganti dengan jenis dan kadar yang sama dan strikernya mesti mencengkam peranti lepas. Tapak di atas 1000 m ketinggian dan kombinasi arus atau fius tak piawai tertakluk kepada persetujuan antara pengilang dan pembeli.

Piawaian

Halaman sumber tidak memetik nombor piawaian bagi pemutus ini. Rujukan biasa bagi pemutus beban voltan tinggi pasaran dalaman ialah IEC 62271-102 dan GB/T 3804; sahkan edisi berkenaan dengan kilang semasa membuat pesanan.

Nota teknikal: parameter akhir tertakluk kepada data plat nama dan spesifikasi yang diluluskan.

Pemasangan dan dimensi

Rajah pemasangan

FZN25-12D Pemutus beban vakum voltan tinggi untuk pasaran dalaman - installation

Unit dipasang dengan baut pada bingkai kubikel melalui enam alur pemasangan bersaiz 30 kali 13 mm. Sebelum dicabangi, periksa kedudukan tutup, buka dan tanahkan serta salingan kunci antara pemutus, pemutus tanahkan dan kompartmen fius pada ketiga-tiga kutub, pasang fius SDLAJ-12 yang dinyatakan dengan strikernya mencengkam peranti lepas, kemudian ukur rintangan litar utama dan langkau sentuh.

Dimensi	Nilai (mm)
Lebar keseluruhan (paparan depan)	1008
Ketinggian keseluruhan	848
Kedalaman (paparan sisi)	466
Setak pemasangan atas kaki	820
Pusat lubang pemasangan paling luar	660
Langkau pusat kutub	210
Alur pemasangan	6 × 30 × 13, R6.5

Amaran keselamatan: pemasangan, operasi dan penyelenggaraan mesti dilakukan oleh profesional berkelayakan. Sebelum penyelenggaraan, buka pemutus beban, tutup pemutus tanahkan dan sahkan ketiadaan voltan. Jangan gunakan pemutus beban bersendirian untuk memutus arus litar pendek; tugas itu menjadi milik fius SDLAJ-12 pada unit gabungan.

Soalan lazim

FZN25-12D/T 630-20 tanpa fius memutus 630 A beban aktif dan 630 A arus gelung tertutup, 10 A arus kapasitif kabel dan transformer tanpa beban sehingga 1250 kVA. FZRN25-12D/T 125-31.5 berfius menambah putus litar pendek 31.5 kA dengan fius SDLAJ-12 dan tenaga keluar striker 2-5 J.

Ya. Pemutus tanahkan direka untuk arus tahan puncak 50 kA dan arus tahan jangka pendek 20 kA selama 2 s, setanding dengan keupayaan tutup pemutus utama.

Voltan tahan frekuensi industri selama 1 min ialah 30 kV merentas jurang bilik arka vakum, 42 kV fasa-tanah dan fasa-fasa serta 48 kV pada jurang pemisah. Voltan tahan kilat hempasan ialah 75 kV fasa-tanah dan fasa-fasa serta 85 kV pada jurang pemisah.

Unit gabungan berfius FZRN25-12D/T 125-31.5, arus kadar 125 A, putus litar pendek 31.5 kA, arus pemindahan dan penukaran kadar 2000 A dengan fius SDLAJ-12, ialah pilihan biasa untuk perlindungan transformer.

Litar bantuan berpenaraf AC/DC 220 V atau 110 V, yang membolehkan operasi elektrik dan pensinyalan jarak jauh. Jangka hayat mekanikal ialah 1000 operasi.

Pemutus dipasang di atas lantai pada kaki bingkainya. Enam alur 30 kali 13 mm dengan hujung R6.5 disediakan; pusat lubang paling luar pada 660 mm atas cetak kaki 820 mm, dengan langkau pusat kutub 210 mm.
