Panoramica del prodotto
Il JN17-12/40 è un sezionatore di terra di tipo combinato per interno, destinato ai sistemi trifase a 3-10 kV e 50/60 Hz con tensione nominale di 12 kV, e serve a collegare alla terra il circuito già sezionato e verificato senza tensione durante le ispezioni e la manutenzione. Le tre lame di terra sono sostenute da isolatori di supporto su un unico telaio comune e sono legate da un solo albero, mentre il meccanismo di manovra è interbloccato con il sezionatore, l’interruttore o la porta della cella. Il blocco sopporta la corrente di breve durata di 40 kA e la capacità di chiusura in cortocircuito protegge le altre apparecchiature della cella; il tipo combinato può essere completato con un indicatore di tensione. Cinque telai coprono distanze tra centri di fase da 210 a 275 mm e la lettera G designa la versione per altipiano, cioè per grandi altitudini.

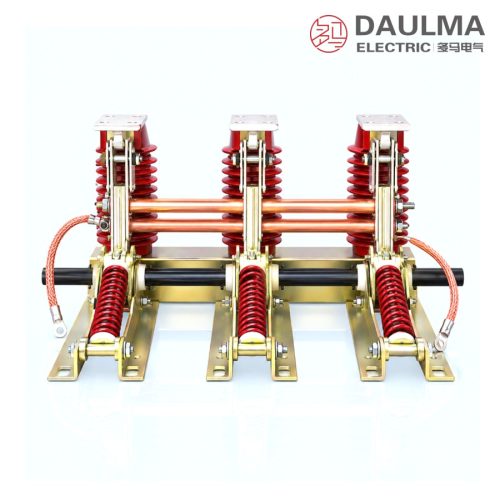

Galleria del prodotto

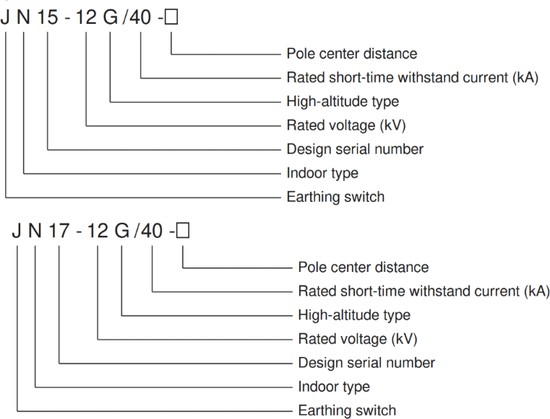

Designazione del tipo

Struttura della designazione: J N 17 – 12 (G) / 40 – □
- J – sezionatore di terra
- N – luogo di impiego: per interno
- 17 – numero di progetto (realizzato anche nella variante JN15-12G/40)
- 12 – tensione nominale, kV
- (G) – versione per altipiano (grande altitudine), opzionale
- 40 – corrente nominale di breve durata, kA
- □ – distanza tra centri di fase (fra poli), mm: 210 / 220 / 230 / 250 / 275
- Esempio: JN17-12G/40-230 è la versione per altipiano da 40 kA con interasse poli di 230 mm
Condizioni di servizio
- Altitudine: non superiore a 1000 m
- Temperatura ambiente: limite superiore +40 °C, limite inferiore -10 °C
- Intensità sismica: non superiore a 8 gradi
- Sede priva di rischi di incendio o esplosione, polvere intensa, corrosione chimica e vibrazioni forti

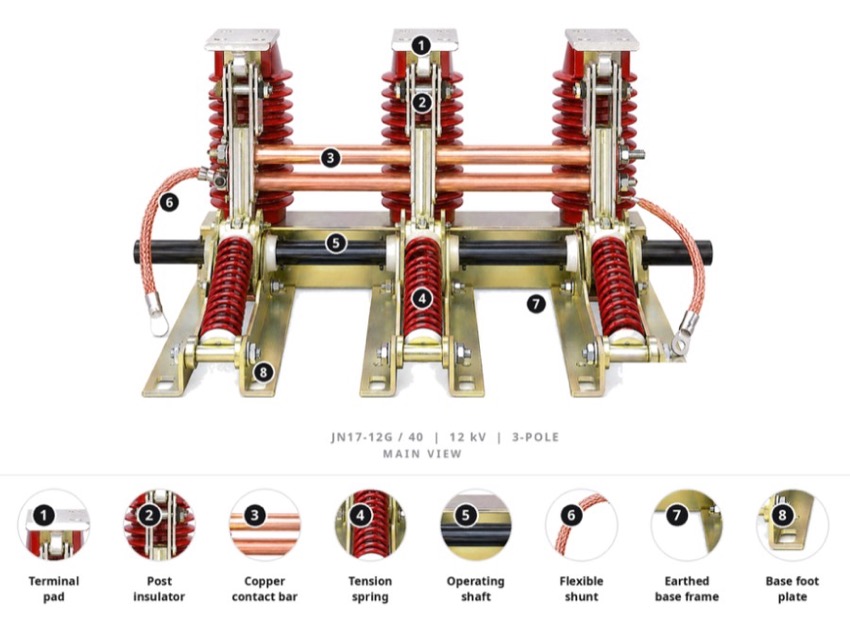

Costruzione
Il sezionatore è realizzato come insieme tripolare di tipo combinato: le lame di terra sono montate su isolatori di supporto del telaio comune e sono manovrate dal meccanismo attraverso un albero di trasmissione, così che i tre poli chiudono o aprono il collegamento di terra simultaneamente. Le lame entrano in contatti fissi dimensionati per chiudere in modo affidabile sulla corrente di cortocircuito, e il meccanismo di manovra può essere interbloccato con l’apparecchiatura sezionatrice corrispondente e con la porta della cella per evitare manovre errate.
Essendo di tipo combinato, l’insieme può essere fornito completo di un indicatore di tensione che segnala lo stato sotto tensione delle sbarre della cella. Un conduttore di terra flessibile lungo normalmente 240 mm, salvo diverso accordo, unisce il sezionatore alla rete di terra, e il telaio è a sua volta legato a tale rete per completare il percorso di protezione; le cinque distanze tra centri di fase consentono di adattare il telaio alle celle di produttori differenti.
Dati tecnici
| Voce | Unità | Valore |
|---|---|---|
| Tensione nominale | kV | 12 (valida per sistemi 3-10 kV) |
| Frequenza nominale | Hz | 50 / 60 |
| Corrente nominale di breve durata | kA | 40 |
| Distanza tra centri di fase (fra poli) | mm | 210 / 220 / 230 / 250 / 275 |
| Versione per altipiano | — | suffisso G |
Norme
La scheda sorgente non indica una norma di prodotto specifica per il JN17-12/40; i valori nominali fanno fede all’accordo tecnico dell’ordine e alla targa dell’apparecchiatura consegnata. Sono pubblicati soltanto la tensione nominale, la frequenza 50/60 Hz, la corrente nominale di breve durata di 40 kA e le cinque distanze tra centri di fase, mentre durata del cortocircuito, corrente di picco sopportabile, corrente nominale di chiusura in cortocircuito e livello nominale di isolamento sono stabiliti per accordo.

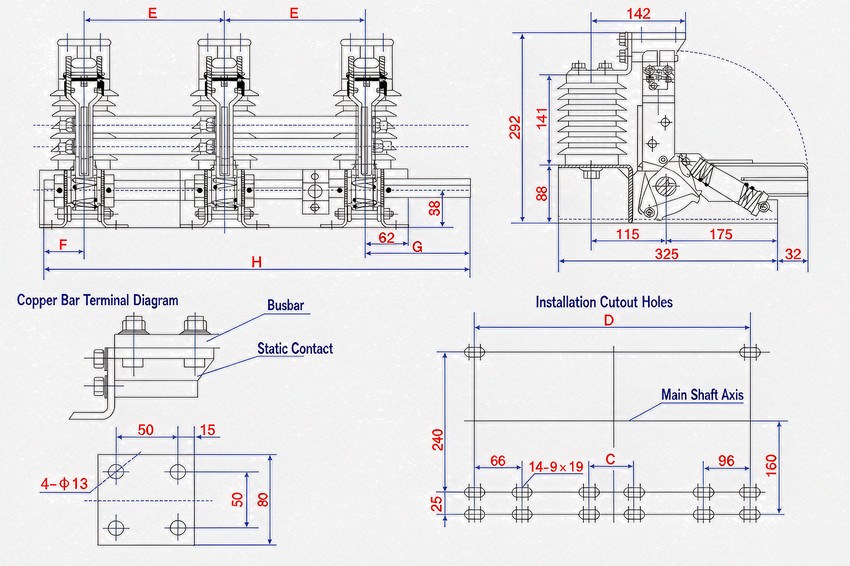

Installazione e dimensioni
Schema di installazione

Fissa il telaio del sezionatore di terra alla superficie di montaggio della cella alla distanza tra centri di fase prescelta e accertati che lame e contatti fissi non trovino ostacoli. Collega i tre poli al meccanismo di manovra mediante l’albero di trasmissione e allaccia poi il conduttore di terra flessibile, lungo 240 mm in misura standard salvo diverso accordo. Prima di dare tensione verifica la chiusura simultanea e completa dei tre poli, la corretta posizione dei contatti, il regolare funzionamento dell’interblocco con l’apparecchiatura sezionatrice e con la porta della cella, nonché l’affidabilità del legame del telaio alla rete di terra.
| Modello | E (mm) | F (mm) | G (mm) | H (mm) | D (mm) |
|---|---|---|---|---|---|
| JN17-12/40-210 | 210 | 50 | 185 | 655 | 516 |
| JN17-12/40-220 | 220 | 50 | 185 | 675 | 536 |
| JN17-12/40-230 | 230 | 50 | 185 | 695 | 556 |
| JN17-12/40-250 | 250 | 50 | 185 | 735 | 596 |
| JN17-12/40-275 | 275 | 50 | 210 | 810 | 646 |
