製品概要
LZZBJ9-12A1 / LZZBJ9-12A2 電流変成器は、定格電圧12kV以下の屋内用中圧交流電力システム向けに設計された、屋内設置型・全閉封構造・エポキシ樹脂モールド絶縁・支持構造の単相電流変成器です。屋内開閉装置内で、電流測定、電力量計測、フィーダ監視およびリレー保護用の絶縁された二次電流信号を提供するために使用されます。
本製品はIEC規格対応の11kV、12kV用途向けに開発されており、定格周波数50Hzまたは60Hzの3kV~12kV屋内配電システムに適しています。A1およびA2バージョンは、同一のLZZBJ9-12Aプラットフォーム上の機械的または構造的なバリエーションとして扱われます。最終選定は、開閉装置のレイアウト、設置スペース、一次端子配置およびプロジェクト図面の要求事項に基づいて行う必要があります。
製品タイプ
| 項目 | 仕様 |
|---|---|
| 製品名 | 屋内用全閉封型モールド電流変成器 |
| モデルシリーズ | LZZBJ9-12A1 / LZZBJ9-12A2 |
| 製品構造 | 全閉封型、支持構造、単相、エポキシ樹脂モールドタイプ |
| 定格電圧クラス | 11kV、12kVクラス、屋内3kV~12kV中圧システムに適用可能 |
| 定格絶縁レベル | 12/42/75kV |
| 定格周波数 | 50Hz / 60Hz |
| 定格二次電流 | 5A または 1A |
| 設置場所 | 屋内開閉装置および配電設備 |
| 主な用途 | 電流測定、電力量計測、リレー保護、フィーダ監視、開閉装置計装 |

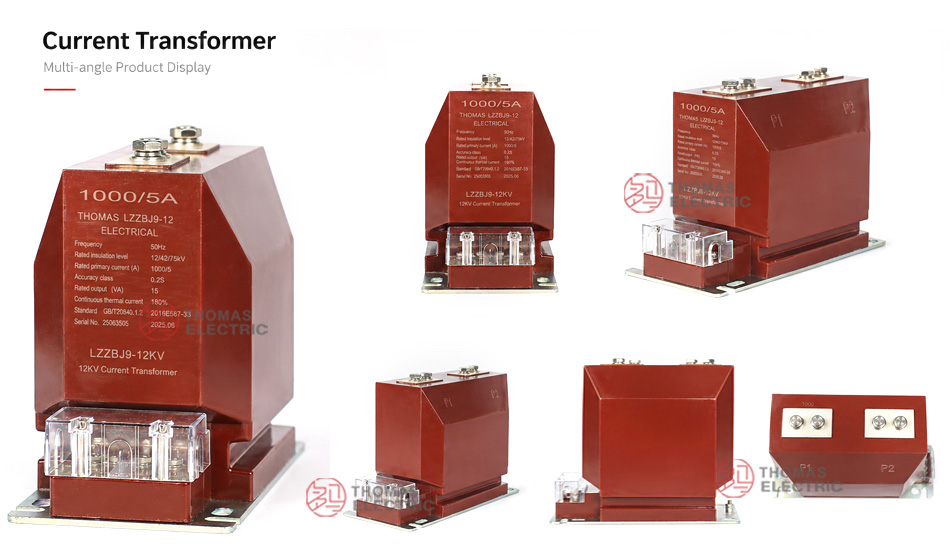

製品外観

主な用途
- 3kV~12kV屋内中圧配電システム
- 11kV、12kVメタルクラッド開閉装置、フィーダ盤および遮断器パネル
- 電流測定および電力量計測回路
- フィーダ、変圧器、モータおよび配電線路用リレー保護回路
- SCADA、電力監視およびエネルギーマネジメントシステム
- 産業用変電所、商業用配電室および電力会社用配電盤
主な技術的特徴
- 11kV、12kV 全閉封型モールド絶縁:エポキシ樹脂モールド構造により、安定した絶縁性能、機械的強度および屋内環境における湿気・汚染に対する保護性能を実現します。
- 支持構造設計:変成器が電流変換機能と機械的支持機能を兼ね備え、中圧開閉装置内でのコンパクトな設置を可能にします。
- A1 / A2 バリアントオプション:A1およびA2は、異なる設置レイアウト、端子位置および盤内統合要件に対応するための構造的バリエーションとして提供されています。
- 計測および保護用コア:プロジェクト要件に応じて、計測用精度クラスおよび10Pなどの保護クラスで構成可能です。
- 1Aまたは5A二次出力:一般的な電力量計、保護リレー、監視装置および開閉装置の二次システムと互換性があります。
- 短絡耐量設計:短時間熱電流および動的電流定格は、変成比、銘板データおよびシステム故障レベルに応じて選定されています。
動作原理
LZZBJ9-12A1 / LZZBJ9-12A2 電流変成器は電磁誘導の原理に基づき動作します。一次導体を流れる一次電流が磁心内に磁束を発生させ、二次巻線が接続された計器、リレーまたは監視装置に対して比例した電流信号を出力します。エポキシ樹脂モールド絶縁システムにより、一次中圧回路と二次低圧測定回路との間で電気的絶縁が確保されます。
計測用途では、二次出力が定格負担範囲内で指定された変成比および位相精度を維持しなければなりません。リレー保護用途では、保護用コアが故障電流条件下でも信頼性の高い電流信号を提供し、保護リレーの整定値と連携できる必要があります。

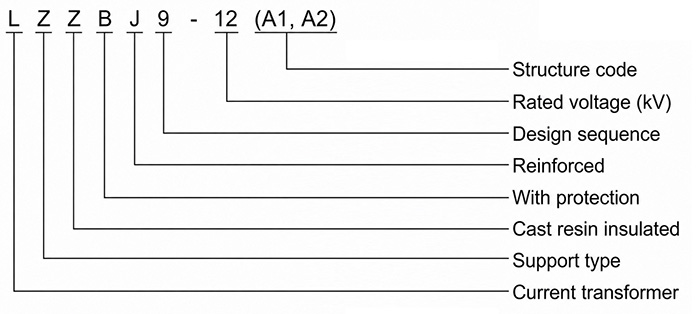

型式表記

型式コードは次のように解釈されます:
| コード | 意味 |
|---|---|
| L | 電流変成器 |
| Z | 屋内用 |
| Z | モールド絶縁/全閉封構造 |
| B | 計測およびリレー用途向け保護構成が可能 |
| J | 強化設計/高絶縁構造 |
| 9 | 設計番号/製品プラットフォーム |
| 12 | 定格電圧クラス:12kV |
| A1 / A2 | 異なる開閉装置設置レイアウト向けの機械的構造バリエーション |
技術データ
| 項目 | 仕様 |
|---|---|
| 定格電圧 | 12kV以下 |
| 定格絶縁レベル | 12/42/75kV |
| 定格周波数 | 50Hz / 60Hz |
| 定格二次電流 | 5A または 1A |
| 定格一次電流 | 10A~3150A(参考範囲)、プロジェクト仕様および銘板による |
| 精度クラス | 0.2S、0.2、0.5、10P または注文に応じた計測/保護複合クラス |
| 定格出力 | cosφ = 0.8にて10VA、15VA、20VA またはプロジェクト固有の構成 |
| 計測安全係数 | 計測コア仕様に応じてFS 5 または FS 10 |
| 保護精度限界係数 | 保護コア仕様に応じてALF 10、15 または 20 |
| 商用周波数耐電圧 | 絶縁レベル基準に従い42kV / 1分間 |
| 定格動的電流 | 変成比およびプロジェクトの故障電流要件に応じて選定 |
| 設置形式 | 中圧開閉装置内の屋内支持型取付け |
| 適用標準 | IEC 60044-1;プロジェクト要件に応じてIEC 61869-1/IEC 61869-2 または GB/T 20840 を適用可能 |

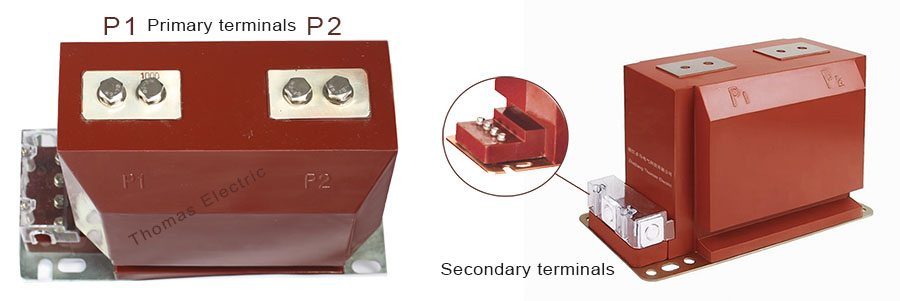

巻線および端子表示

LZZBJ9-12A1 / LZZBJ9-12A2 電流変成器は、プロジェクトの計測および保護要件に応じて、単一コアまたは複数コアの二次巻線構成で供給可能です。計測および保護の複合構成を使用する場合、典型的な二次端子は第1次二次コア用に1S1 / 1S2、第2次二次コア用に2S1 / 2S2と表示されます。
| 端子表示 | 機能 | 適用上の注意 |
|---|---|---|
| P1 / P2 | 一次端子 | 基準一次電流方向は通常、P1からP2へと定義されます。 |
| 1S1 / 1S2 | 第1次二次巻線 | 通常、計測、測定または最初に指定された二次コアに使用されます。 |
| 2S1 / 2S2 | 第2次二次巻線 | 通常、リレー保護または追加の二次回路が必要な場合に使用されます。 |
| 端子カバー/二次端子箱 | 二次配線保護 | 端子レイアウトおよびカバー構造は承認図面に基づき確認する必要があります。 |
端子表示は標準的な電流変成器の極性規約に従います。通常運転条件下では、計測精度、リレーの方向判定および保護性能を確保するために、正しい端子識別を行う必要があります。電流変成器の二次回路は、一次回路が通電中の状態で開放してはなりません。
定格電流、精度および短絡耐量の参考値
| 定格電流 比 (A) |
精度クラス 組合せ |
定格 出力 (VA) |
FS | ALF | 1秒短時間 熱電流 |
定格 動的 電流 |
|---|---|---|---|---|---|---|
| 10–200/5 | 0.2S / 0.2S, 0.2S / 0.5, 0.2S / 10P, 0.5 / 10P, 0.2S / 0.5 / 10P, 0.2 / 0.5 / 10P |
10 / 15 / 15 | 5 または 10 | 10 / 15 / 20 | 150 × I1n | 375 × I1n |
| 300/5 | 10 / 15 / 20 | 31.5kA | 80kA | |||
| 400/5 | 10 / 15 / 20 | 31.5kA | 80kA | |||
| 500/5 | 10 / 15 / 20 | 40kA | 100kA | |||
| 600/5 | 10 / 15 / 20 | 50kA | 125kA | |||
| 800/5 | 10 / 15 / 20 | 63kA | 125kA | |||
| 1000/5 | 10 / 15 / 20 | 80kA | 160kA | |||
| 1200–1500/5 | 10 / 15 / 20 | 80kA | 160kA | |||
| 1500–2000/5 | 10 / 15 / 20 | 100kA | 160kA | |||
| 2000–3150/5 | 10 / 15 / 20 | 130kA | 160kA |
注:精度クラスの組合せ、FSおよびALFは記載された電流比共通のパラメータです。上記データは予備的な技術選定用です。最終的な電流比、精度クラス、定格負担、FS、ALF、Ith、Idyn、絶縁レベルおよび試験要件は、銘板、承認図面および工場試験報告書に基づき確認する必要があります。
使用条件
- 設置場所:屋内中圧開閉装置
- 定格電圧:12kV以下
- 定格周波数:50Hz / 60Hz
- 周囲温度:-5°C~+40°C
- 標高:標準使用条件下で≤1000m
- 設置環境は、激しい振動、導電性粉じん、腐食性ガス、爆発性媒体、重度の汚染および異常な結露がないものとします。
- 高標高、沿岸部、高湿度、多塵、高汚染または特殊な盤内条件の場合、注文前に技術的確認が必要です。
規格および適合性
LZZBJ9-12A1 / LZZBJ9-12A2 電流変成器は、屋内中圧電流変成器用途向けに設計されています。IEC 60044-1に従って供給可能であり、プロジェクト要件によりIEC 61869-1、IEC 61869-2、GB/T 20840.1またはGB/T 20840.2を指定することもできます。定例試験、誘電試験、精度検証、極性チェックおよび部分放電要件は、最終的な技術合意書に基づき確認する必要があります。

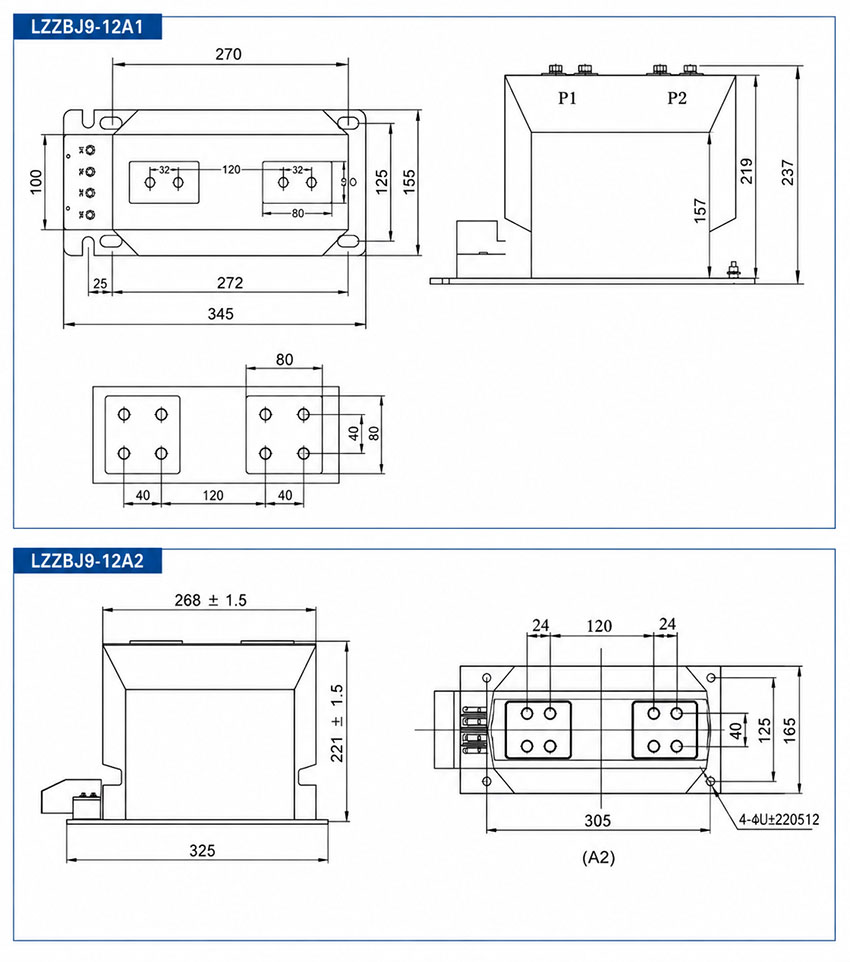

設置および寸法

LZZBJ9-12A1 / LZZBJ9-12A2 シリーズは屋内開閉装置への設置を目的として設計されています。A1およびA2バージョンは、開閉装置の設置スペース、一次端子形状、二次端子方向、相対地間隔および保守アクセス性に応じて選定する必要があります。最終的な外形寸法および取付穴位置は、盤設計または量産前に承認図面により確認してください。
利用可能な構造および外形寸法
| 項目 | 選定上の注意 |
|---|---|
| 機械的バリエーション | LZZBJ9-12A1 および LZZBJ9-12A2 |
| 取付形式 | 屋内支持構造取付け |
| 一次端子 | 承認図面に従ったP1 / P2端子配置 |
| 二次端子 | コア構成に応じて1S1 / 1S2 およびオプションの2S1 / 2S2 |
| 構造選定 | 開閉装置構造、取付穴および端子方向に応じてA1 / A2バリエーションを選定 |
| 図面確認 | 最終的な外形および設置寸法は開閉装置製造前に確認する必要があります |
設置および安全上の注意
- 設置前に、型式、電圧クラス、電流比、二次電流、精度クラス、負担、FS/ALFおよび短絡耐量要件を確認してください。
- 開閉装置の設置スペース、バスバー接続、相間距離および接地配置が承認図面に適合していることを確認してください。
- 端子表示およびプロジェクト配線図に従って一次および二次端子を接続してください。
- 電流変成器の二次回路は、一次回路が通電中の状態で開放してはなりません。
- 計器またはリレーの保守作業時は、二次配線を切断する前にCT二次回路を短絡してください。
- 二次回路の一点は、プロジェクト仕様および現地の電気安全要件に従って接地する必要があります。
- 設置および保守作業は、資格を有する中圧電気技術者によって実施してください。
注文情報
注文または見積依頼時には、以下の情報をご提供ください:
- 製品型式:LZZBJ9-12A1 または LZZBJ9-12A2
- 定格電圧およびシステム電圧レベル
- 定格一次電流/電流比
- 定格二次電流:1A または 5A
- 計測および保護精度クラスの組合せ
- 各二次コアの定格負担
- 指定がある場合のFSおよびALF要件
- 短絡耐量要件:Ith および Idyn
- 絶縁レベル、部分放電要件および適用規格
- 開閉装置タイプ、設置レイアウト、端子方向および必要な外形図面
- 数量、証明書、定例試験報告書、表示および包装要件
選定ガイドライン
- システム電圧を確認:定格電圧12kV以下の屋内中圧システム向けに本CTを選定してください。
- 機械的バリエーションを確認:開閉装置の設置レイアウトおよび端子向きに応じてLZZBJ9-12A1またはLZZBJ9-12A2を選択してください。
- 電流比を確認:フィーダ負荷、連続運転電流および保護範囲に応じて定格一次電流を選定してください。
- 二次電流を選定:近距離の計測およびリレー回路には5Aを、より長い二次配線または低い二次負担が必要な場合は1Aを使用してください。
- 計測および保護用コアを指定:各二次コアについて、精度クラス、負担、FSまたはALFを個別に定義してください。
- 定格負担を検証:計器、リレーおよび二次ケーブルの合計負担が各コアの定格出力を超えないようにしてください。
- 短絡耐量を確認:IthおよびIdynは、開閉装置システムの想定短絡電流およびピーク電流以上となるようにしてください。
- 試験および書類を確認:必要に応じて、定例試験証明書、部分放電試験、型式試験書類および適用規格を指定してください。
