Przegląd produktu
Próżniowy rozłącznik obciążeniowy wysokiego napięcia do wnętrz FZN16A-12D oraz zespół łączeniowy rozłącznik–bezpiecznik FZRN16A-12D to trójfazowe aparaty łączeniowe o częstotliwości 50 Hz dla sieci rozdzielczych 6 do 12 kV. Sterują i zabezpieczają transformatory, kable oraz odcinki linii, stosowane w stacjach transformatorowych, rozdzielniach oraz stacjach przemysłowych i handlowych. Rozłącznik obciążeniowy załącza i wyłącza prąd obciążenia; w zespole łączeniowym obwód uzupełniają bezpieczniki awaryjne, dzięki czemu rozłącznik operuje prądem obciążenia i przeciążenia, a bezpiecznik gaśnie prąd zwarciowy, ochranias transformer przed przeciążeniem i zapobiega dalszej dwufazowej pracy urządzeń po przepaleniu bezpiecznika. Zespół odpowiedni jest dla instalacji wymagających aparatu bezolejowego, braku remontów między okresami eksploatacji oraz częstych łączeń.

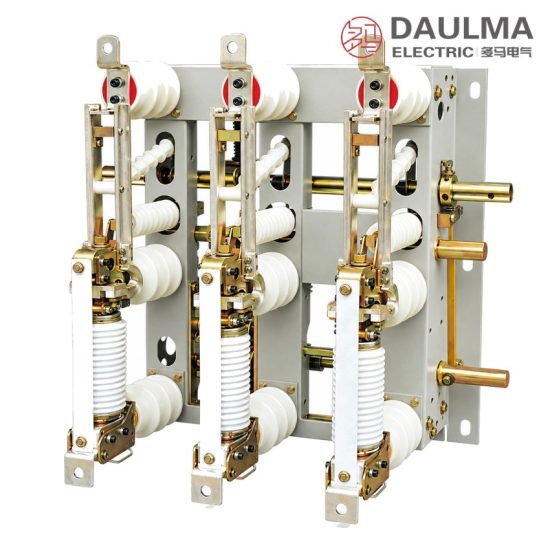

Zdjęcia produktu


Oznaczenie typu

Format oznaczenia: FZN16A-12D/630 (rozłącznik obciążeniowy) oraz FZRN16A-12D/125-31.5 (zespół łączeniowy rozłącznik–bezpiecznik)
- FZN: próżniowy rozłącznik obciążeniowy do wnętrz; FZRN: ten sam złączony z bezpiecznikiem
- 16: numer seryjny konstrukcji; A: kod odmiany
- 12: napięcie znamionowe, kV (zespół służy sieciom rozdzielczym 6 do 12 kV)
- D: uziemnik o zdolności załączenia
- 630: prąd znamionowy, A; 125: maksymalny prąd znamionowy bezpiecznika, A; 31.5: znamionowy prąd wyłączania zwarciowego, kA
- J: napęd silnikowy z ręcznym zapasem; S: napęd ręczny, zwykle bez oznaczenia
Warunki eksploatacji
- Temperatura otoczenia: najwyższa +40 °C, najniższa -25 °C
- Wysokość nad poziomem morza: nie większa niż 1000 m
- Wilgotność względna: średnia dobowa nie większa niż 95 %, średnia miesięczna nie większa niż 90 %
- Odporność sejsmiczna: nie większa niż 8 stopni
- Warunki miejsca: brak pożaru, zagrożenia wybuchem, korozji chemicznej oraz silnych wibracji
- Stopień zanieczyszczenia: II
Konstrukcja
Komory próżniowe trzech biegunów są ustawione pionowo na wspólnej ramie stalowej osadzonej na izolatorach podstawy, co zapewnia zwarte gabaryty i wysoką stabilność dynamiczną oraz termiczną. Cięgła izolacyjne i ślizgi przenoszą ruch napędu na styki, toteż każde załączenie czy rozłączenie zostaje zrealizowane w jednym skoku, a prędkość styku nie zależy od operatora.
Rozłącznik ma widoczną przerwę izolacyjną, a uziemnik o zdolności załączenia uziemia odłączoną stronę przed obsługą. Blokady mechaniczne między rozłącznikiem obciążeniowym, uziemnikiem a przegrodą bezpieczników spełniają wymagania pięcioblokady aparatury łączeniowej.
Napęd sprężynowy magazynuje energię do załączenia, a poduszka amortyzująca pochłania udar przy rozłączeniu; styk pomocniczy obsługuje obwody sterownicze i sygnalizacyjne. Dostępny jest napęd silnikowy z urządzeniem wyzwalającym, dzięki czemu zespół może uczestniczyć w sterowaniu zdalnym i wyzwalać się na sygnał przekaźnika zabezpieczeniowego.
Dane techniczne
| Lp. | Parametr | Jednostka | Wartość |
|---|---|---|---|
| 1 | Napięcie znamionowe / najwyższe napięcie robocze | kV | 12 |
| 2 | Częstotliwość znamionowa | Hz | 50 |
| 3 | Prąd znamionowy | A | 630 |
| 4 | Znamionowy prąd wyłączania obciążenia czynnego | A | 630 |
| 5 | Znamionowy prąd wyłączania pętli zamkniętej | A | 630 |
| 6 | Znamionowy prąd wyłączania 5 % obciążenia czynnego | A | 31,5 |
| 7 | Znamionowy prąd ładowania kabla | A | 10 |
| 8 | Znamionowy prąd wyłączania pojemnościowego | A | 400 |
| 9 | Znamionowy prąd wyłączania transformatora jałowego | A | Prąd jałowy transformatora o mocy 1600 kVA |
| 10 | Napięcie wytrzymane przemysłowej częstotliwości 1 min, do ziemi i między fazami / na przerwie izolacyjnej | kV | 42/48 |
| 11 | Napięcie wytrzymane udaru błyskowego, pełna fala, do ziemi i między fazami / na przerwie izolacyjnej | kV | 75/85 |
| 12 | Znamionowy prąd wytrzymywany krótkotrwały (stabilność termiczna) | kA/s | 20/3 |
| 13 | Znamionowy prąd wytrzymywany udarowy (stabilność dynamiczna) | kA | 50 |
| 14 | Znamionowy prąd załączenia zwarciowego | kA | 50 |
| 15 | Liczba wyłąceń przy prądzie znamionowym | cykl | 10000 |
| 16 | Trwałość mechaniczna | cykl | 10000 |
| 17 | Dopuszczalne zużycie skumulowane styków | mm | 3 |
| 18 | Moment napędowy załączania i rozłączania | N·m/(N) | 120 (240) |
| 19 | Napięcie / prąd włączania znamionowego | V/A | ~220/0,5 |
| 20 | Napięcie / prąd wyłączania znamionowego | V/A | ~220/3 |
Normy
Strona źródłowa nie podaje numeru normy dla tego rozłącznika. Zwykłe odniesienia dla próżniowych rozłączników obciążeniowych wnętrzowego wysokiego napięcia to IEC 62271-102 / IEC 60265-1 oraz GB/T 3804; potwierdź obowiązującą edycję z producentem przy zamówieniu.
Montaż i wymiary
Schemat montażowy

Zespół mocowany jest na własnej ramie podstawy w polu rozdzielni. Przed załączeniem napięcia sprawdź położenia włączone, wyłączone i uziemione oraz blokady między rozłącznikiem obciążeniowym, uziemnikiem a przegrodą bezpieczników; zamontuj przepisany bezpiecznik awaryjny z wysuniętym drążkiem wyzwalacza i zmierz rezystancję głównego obwodu oraz skok styków.
| Widok / wymiar | Wartość (mm) |
|---|---|
| Rozstaw faz, bieguny sąsiednie | 210, oznaczony dwukrotnie |
| Widok z przodu, poziomo | 560 oraz 720 (720 najdalej na zewnątrz) |
| Widok z przodu, stopnie pionowe | 280 / 280 / 150 |
| Widok z boku, poziomo | 490 |
| Widok z boku, pionowo | 665 |
| Przekątna oznaczona | nie mniejsza niż 150 |
