AG12-0.72 Transformer ya Mwanga ya Nje ya Volti Chini

Ukumbusho wa Bidhaa

Ufafanuzi wa Kazi

Vitengenezaji vya sasa ya mfululizo AG12-0.72 ni vifaa vya umeme vilivyotengenezwa kwa ajili ya kupima sasa kwa usahihi na matumizi ya kupima nishati katika mfumo wa umeme wa AC wa volti za chini. Kwa ujenzi wake wa ndani wa kesi ya plastiki, vitengenezaji hivi vinatoa ishara za sasa ya sekondari zilizo pevuka kimetali (galvanically isolated) zinazolingana na sasa ya msingi kwa matumizi katika mitandao ya usambazaji ya daraja la 0.72kV.

Muhtasari wa Viwango Muhimu

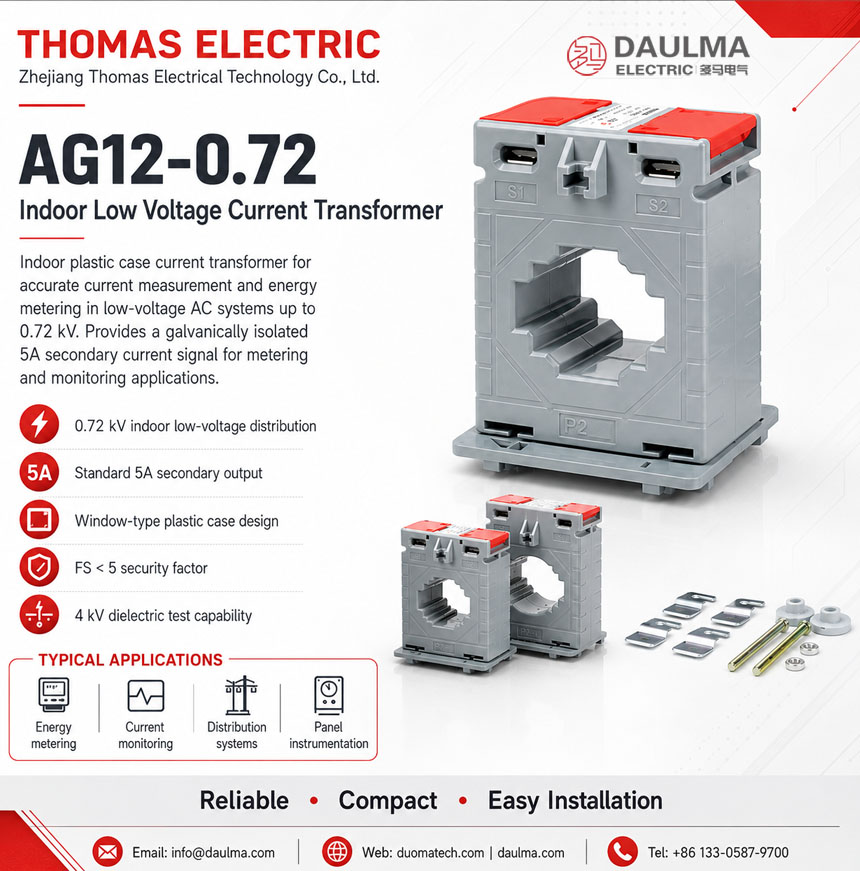

Onyesho la Bidhaa

Kanuni ya Ufanyaji Kazi

Kwa kutumia kanuni za usukuzi wa umeme, AG12-0.72 ina kiini cha umeme ambacho mkondo wa msingi unapita kupitia tundu na mzunguko wa sekondari unapakuliwa kuzunguka kiini. Mafuriko ya umeme yanayozalishwa na sasa ya msingi yanachanganya volti inayolingana kwenye mzunguko wa sekondari, kutoa sasa ya pato iliyosanidiwa kupitia mzigo uliunganishwa. Kesi ya plastiki inatoa ulinzi wa mekaniki na upole wa umeme unaofaa kwa matumizi ya ndani ya volti za chini.

Nafasi ya Matumizi ya Mfumo

• Usambazaji wa Voliti za Chini: Vifaa vya kubadilisha umeme na vifaa vya usambazaji vya 0.4-0.72kV
• Kupima Nishati: Mifumo ya kupima umeme katika majengo ya biashara na viwanda
• Kufuatilia mzigo: Kufuatilia sasa ya mtiririko na uchambuzi wa ubora wa umeme
• Ulinda moto: Kugundua sasa kubwa zaidi ya kawaida katika vituo vya udhibiti wa moto

Ukumbusho wa Muundo

Ujenzi wa kesi ya plastiki unatoa muundo mdogo wenye vipengele vilivyopatikanika pamoja kwa ajili ya usanidi wa busbar au mkondo. Muundo uliofungwa unahakikisha ulinzi dhidi ya mavumbi na uharibifu wa mekaniki wakati unavyodumisha umbali wa umeme unaofaa kwa mazingira ya ndani ya volti za chini. Saizi mbalimbali za tundu zinaweza kukubali usanidi mbalimbali wa mkondo wa msingi.

Utambulisho wa Modeli

Maelezo ya Kodi ya Modeli

AG12-0.72/XX/YY

• AG12 — Utambulisho wa mfululizo wa bidhaa (vitengenezaji vya sasa vya kesi ya plastiki ya ndani)
• 0.72 — Daraja la volti lililopewa (kV)
• XX — Sasa ya msingi iliyopewa (A)
• YY — Utambulisho wa saizi ya tundu (mm)

Toleo Mbali Mbali la Modeli

Mianko ya modeli inayopatikana ni pamoja na AG12-0.72/62/30, AG12-0.72/62/40, AG12-0.72/74/40, AG12-0.72/74/50, AG12-0.72/86/60, AG12-0.72/104/80, na AG12-0.72/140/100. Uchaguzi unategemea daraja la sasa ya msingi na mahitaji ya saizi ya mkondo.

Masharti ya Huduma

Vitengenezaji vya sasa vya mfululizo AG12-0.72 vimeundwa kwa ajili ya utendaji wa ndani chini ya masharti ya kawaida ya huduma katika mfumo wa umeme wa volti za chini.

• Mazingira ya usanidi: Usanidi wa ndani tu
• Kimo: Haisizidi mita 1000 juu ya UB (kimo cha juu zaidi kinahitaji spesifikesheni)
• Joto la mazingira: −5°C hadi +55°C
• Unyevunyevu wa hewa: Wastani wa kila siku ≤ 95%, wastani wa kila mwezi ≤ 90% (kwa kumbukumbu ya +20°C)
• Hali za mazingira: Bila gesi au mvuke wa kuchoma; bila vyenye dhoruba au vyenye uwezekano wa kuchoma; hakuna tetemeko kali, msukosuko wa mekaniki, au mgongano

Ujenzi

Muundo wa Ujenzi

• Muundo: Muundo wa aina ya dirisha (busbar inapita moja kwa moja) wa kesi ya plastiki
• Upole: Nyumba ya plastiki yenye mfumo wa upole uliojengwa ndani
• Kiini: Muundo wa kiini cha umeme cha aina ya pete
• Mfumo: Usanidi wa kiini kimoja wenye vitokeo vya sekondari vya kawaida

Ujenzi wa kesi ya plastiki unatoa ulinzi wa mekaniki na sifa thabiti za upole zinazofaa kwa mazingira ya huduma ya ndani ya volti za chini.

Mizunguko na Alama za Vitokeo

• Msingi: Busbar au mkondo unapita moja kwa moja (hakuna vitokeo maalum)
• Vitokeo vya sekondari: K1 / K2 (alama ya kawaida) au S1 / S2

Alama za vitokeo zinafuata kanuni za kawaida za polariti ya CT. Chini ya hali za kawaida za utendaji, mwelekeo wa sasa wa kumbukumbu unafafanuliwa kupitia tundu kutoka upande wa P1 hadi P2. Utambuzi sahihi wa vitokeo unapaswa kuzingatiwa ili kuhakikisha utendaji wa kupima.

Takwimu za Kiufundi

Sehemu hii inatoa takwimu za kiufundi zilizoimarishwa kwa ajili ya uteuzi wa vitengenezaji vya sasa vya ndani vya kesi ya plastiki vya mfululizo AG12-0.72 vya matumizi katika mfumo wa AC wa daraja la 0.72 kV (50/60 Hz). Takwimu zilizoonyeshwa hapa chini zimeundwa kwa ajili ya uteuzi wa awali wa uwiano, daraja la usahihi, na mchanganyiko wa mzigo uliopewa.

Maelezo: Sasa iliyopewa (Msingi/Sekondari) inaonyesha uwiano wa ubadilishaji. Mzigo uliopewa (VA) unapewa kwa kila mzunguko wa sekondari. Daraja la usahihi linasisitiza usahihi wa kupima kulingana na kiwango kinachotumika.

Jedwali la Takwimu 1: Mfululizo wa AG12-0.72/45/14

Kidokezo: Takwimu zilizoonyeshwa ni kwa ajili ya usanidi wa kawaida. Mchanganyiko mwingine unaweza kupatikana kwa kibali cha mtengenezaji.

Jedwali la Takwimu 2: Usanidi Maalum kwa Modeli

Kidokezo: Takwimu za mtumiaji zinazozidi vipimo vilivyotajwa hapo juu, zinaweza kuwa zikitegemea makubaliano kati ya mtengenezaji na mnunuzi.

Viwango na Marejeleo ya Kanuni

Ufuatiliaji wa Jaribio za Kikarazani

• Jaribio za kawaida kulingana na mahitaji ya IEC/GB yanayotumika (ikiwemo polariti/alama, uthibitisho wa uwiano, na uthibitisho wa usahihi kulingana na daraja na mzigo uliosainiwa)
• Jaribio za dielektriki kulingana na mahitaji ya usambazaji wa upole: 4 kVeff, 50 Hz, dakika 1
• Uchunguzi wa macho na kipimo cha kipimo ikiwemo alama na utii wa ujenzi
• Jaribio za aina kama zinavyohitajika na spesifikesheni ya mradi

Usanidi na Vipimo

• Kitengenezaji kinapaswa kusakinishwa kwenye busbar au mkondo kupitia tundu la dirisha.
• Mkondo wa msingi unapaswa kupita kati ya tundu ili kudumisha usahihi.
• Vitokeo vya sekondari vinapaswa kuwa vinafikika kwa ajili ya kuunganisha waya.
• Umbali wa kutosha unapaswa kudumishwa kwa ajili ya usimamizi wa joto na ufikiaji wa matengenezo.

Takwimu za Kipimo

Vipimo vya jumla vinatofautiana kulingana na toleo la modeli. Vipimo vya kuelezea (katika mm):

Vidokezo vya Usalama

• Mzunguko wa sekondari hauwezi kawaida kuachwa wazi wakati kitengenezaji kinaunganishwa na umeme, kwa sababu volti ya juu inayoweza kuhatarisha inaweza kuonekana kwenye vitokeo vya sekondari.
• Wakati wa ukaguzi au matengenezo, mzunguko wa sekondari unapaswa kufungwa kabla ya kutenganisha vifaa vyovyote.
• Nukta moja ya mzunguko wa sekondari inapaswa kuwekwa kwenye ardhi kwa njia inayotegemeika kulingana na viwango vinavyotumika.
• Kazi zote za usanidi na matengenezo zinapaswa kufuata kanuni za usalama wa umeme za eneo hilo.

Maelezo ya Kuagiza

Wakati wa kuagiza, usanidi unaohitajika unapaswa kufafanuliwa kulingana na mahitaji ya mtandao wa eneo hilo, viwango vinavyotumika, na spesifikesheni ya kiufundi ya mradi. Vigezo vifuatavyo vinapaswa kutajwa wazi kwa ajili ya uthibitisho wa kiufundi na utoleo wa tengenezo:

• Sasa ya msingi iliyopewa / uwiano wa ubadilishaji
• Sasa ya sekondari iliyopewa (kawaida 5 A)
• Mahitaji ya daraja la usahihi (k.m., 1.0, 0.5, 0.2)
• Mzigo uliopewa (VA) kwa ajili ya mzunguko wa sekondari
• Toleo la modeli / saizi ya tundu kulingana na vipimo vya mkondo

Mwongozo wa Uchaguzi:

1. Thibitisha sasa ya msingi iliyopewa (Ip) kulingana na daraja la mzigo na safu inayotarajiwa ya utendaji
2. Chagua daraja la usahihi kulingana na mahitaji ya kupima (k.m., 0.5 au 1.0 kwa ajili ya malipo ya umeme)
3. Hakikisha mzigo uliopewa (VA) kulingana na mita iliyounganishwa na hasara za waya
4. Hakikisha saizi ya tundu inaweza kukubali vipimo vya mkondo au busbar

Ikiwa mahitaji ya umiliki wa eneo hilo au mradi yanatumika (k.m., mpangilio maalum wa vitokeo, vizingiti vya usanidi, lugha ya nyaraka, au vyeti vinavyohitajika), yatajaze katika hatua ya kuagiza. Usanidi maalum unapaswa kuthibitishwa na makubaliano ya kiufundi na karatasi ya data ya mwisho kabla ya utengenezaji.

Maswali Yanayoulizwa Mara kwa Mara (FAQs)

S1: Jinsi ya kuchagua uwiano wa CT na sasa ya msingi iliyopewa kwa matumizi ya volti za chini ya AG12-0.72?

J: Chagua uwiano/sasa ya msingi iliyopewa (Ip) kutoka kwa daraja ya mzigo wa mfululizo wa mtiririko, kisha uhakikishe dhidi ya safu inayotarajiwa ya sasa ya utendaji na mahitaji ya ingizo la mita.

S2: Je, gani daraja la usahihi linapaswa kufafanuliwa kwa ajili ya kupima nishati (IEC 60044-1 / GB 1208-2006)?

J: Kwa ajili ya kupima kwa malipo, daraja la usahihi la 0.5 kawaida hufafanuliwa. Kwa ajili ya kufuatilia isiyo muhimu, daraja la 1.0 linaweza kubalika kulingana na mahitaji ya mradi.

S3: Jinsi ya kuhakikisha mzigo uliopewa (VA) kwa ajili ya mzunguko wa sekondari wa CT wa 5A?

J: Mzigo uliopewa (VA) unapaswa kufunika mzigo wote uliunganishwa (utumiaji wa mita + hasara za waya) kwa sasa ya sekondari ya 5A; hesabu kutoka kwa spesifikesheni za mita na upinzani wa waya.

S4: Je, ni mahitaji gani ya saizi ya tundu kwa aina mbalimbali za mkondo?

J: Chagua toleo la modeli lenye kipenyo cha tundu kinachozidi kipimo cha mkondo/busbar kwa kiasi cha kutosha; rejelea takwimu za kipimo na uhakikishe nafasi.

S5: Je, vitengenezaji vya AG12-0.72 vinafaa kwa matumizi ya nje au mazingira magumu?

J: Hapana. Mfululizo wa AG12-0.72 umefanywa kwa ajili ya usanidi wa ndani tu (-5°C hadi +55°C). Kwa matumizi ya nje, weka spesifikesheni ya modeli zinazofaa zenye daraja la IP au zinazopinga hali ya hewa.

S6: Je, ni mahitaji gani ya kushughulikia sekondari na polariti (K1/K2, S1/S2)?

J: Usifungue mzunguko wa sekondari wa CT wakati msingi unaunganishwa na umeme. Funga na weka kwenye ardhi kulingana na mazoezi ya mradi; zingatia alama za vitokeo K1/K2 au S1/S2 kwa ajili ya polariti sahihi.

S7: Ni nyaraka zipi zinazotawala ufuatiliaji (IEC/GB, vyeti vya jaribio, utekelezaji)?

J: Ubao wa jina na ripoti ya jaribio za kikarazani zinafaa zaidi. Ufuatiliaji unafuata GB1208-2006 na IEC60044-1:2003; vyeti vya jaribio vya kila kitengo vinaweza kufuatwa kwenye mfumo wa ubora wa mtengenezaji.
