JDZ6-1 Transformer ya Uwezekano ya Nje ya Resini ya Epoxy iliyotengwa kwa matumizi ya ndani

Ukumbusho wa Bidhaa

JDZ6-1 ndani ya kipimo cha umeme cha aina ya kavu ni kipimo cha umeme kinachotumia resini ya epoxy kama visikio, kilichoundwa kwa mfumo wa umeme wa ndani ambapo inahitajika kupima umeme, kupima nguvu ya umeme, na kulinda kwa kutumia relay. Inabadilisha umeme wa mfumo wa msingi kuwa ishara ya umeme wa sekondari unaostandarishwa kwa ajili ya vifaa vya kupima, mitaji ya umeme, na vifaa vya kulinda.

Mfululizo wa JDZ6-1 umeundwa kwa mfumo wa AC wa 50Hz na hutumika sana katika vifaa vya kubadilisha umeme vya ndani, ubao wa kupima, visanduku vya usambazaji, na mfumo wa kufuatilia umeme. Bidhaa hii inatumia muundo wa kavu wenye visikio vya resini iliyopakuliwa na kiini cha chuma cha silikoni chenye umbo la C, kinachosaidia usanidi wa eneo dogo, utendaji thabiti wa visikio, na uunganisho rahisi wa vitokeo vya sekondari.

Aina ya Bidhaa

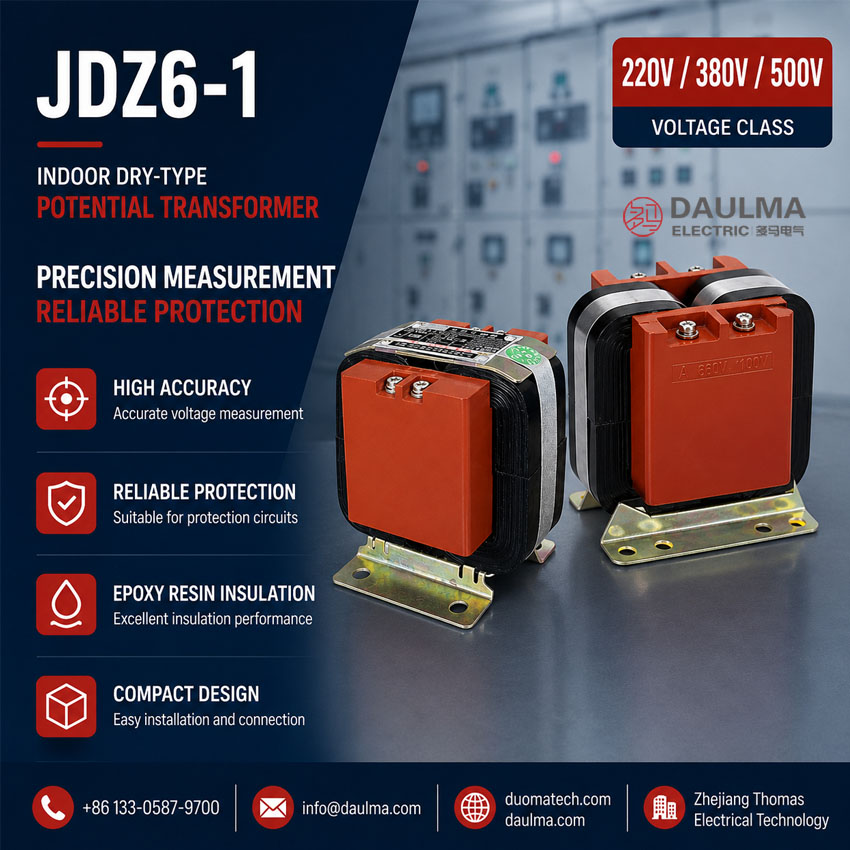

Onyesho la Bidhaa

Matumizi Makuu

• Mfumo wa umeme wa AC wa ndani unaohitaji kupima umeme
• Mzunguko wa kupima nguvu ya umeme na visanduku vya kupima
• Vibao vya kufuatilia umeme na visanduku vya usambazaji
• Mzunguko wa kulinda kwa kutumia relay unaohitaji ishara za umeme zilizotenganishwa
• Vifaa vya kubadilisha umeme vya volti nafuu na visanduku vya udhibiti
• Mzunguko wa ingizo la volti kwa ajili ya mitaji, relay, na vifaa vya kufuatilia

Sifa Za Kiufundi Muhimu

• Visikio vya resini ya epoxy: Visikio vya resini vilivyopakuliwa vinasaidia nguvu ya dielectric, utulivu wa kimakaniki, na upinzani dhidi ya unyevu kwa matumizi ya ndani.
• Muundo wa aina ya kavu: Kipimo haki hutumii visikio vya mafuta, hivyo kinavyofaa kwa usanidi wa visanduku vya ndani vya eneo dogo.
• Muundo wa kiini cha umeme: Kiini kimefanywa kwa karatasi za chuma cha silikoni zilizopitishwa baridi na kufanywa kuwa muundo wa C ili kutoa utendaji thabiti wa umeme-magnetiki.
• Toka ya sekondari ya kiwango cha 100V: Inafanana na mitaji ya kawaida ya volti, mitaji ya umeme, relay, na vifaa vya kufuatilia umeme.
• Nisba mbalimbali za volti: Nisba za kawaida ni pamoja na 220/100V, 380/100V, na 500/100V kwa ajili ya mzunguko mbalimbali wa kupima volti nafuu.
• Matumizi ya kupima na kulinda: Inafaa kwa ajili ya kupima volti, kupima nguvu ya umeme, kufuatilia umeme, na matumizi ya kulinda kwa kutumia relay.

Kanuni ya Ufanya

Kipimo cha umeme cha JDZ6-1 kinatumia kanuni ya usukuzi wa umeme-magnetiki. Uzio wa msingi unauzwa kwenye mzunguko uliopimwa, na uzio wa sekondari unatoa ishara ya volti iliyopunguzwa kwa uwiano, kwa kawaida 100V. Hii inaruhusu vifaa vya kupima na kulinda kupokea ishara salama na iliyostandarishwa wakati inavyodumisha utenganisho wa umeme kutoka kwenye mzunguko wa msingi.

Utambulisho wa Modeli

Namba ya modeli inaweza kueleweka kama ifuatavyo:

Takwimu za Kiufundi

Nisba ya Kiwango cha Umeme, Ukurasa wa Ukweli na Marejeleo ya Toa

Kumbuka: Nisba za volti maalum, viwango vya toa, na mahitaji ya usanidi yanaweza kuthibitishwa kwa mkataba wa kiufundi kabla ya kuagiza.

Masharti ya Huduma

• Mahali pa usanidi: ndani
• Kiwango cha marudio: 50Hz
• Urefu juu ya UB: si zaidi ya mita 1000 ikiwa isipoelezwa vinginevyo
• Joto la mazingira: -5°C hadi +40°C
• Wastani wa unyevu wa saa 24: si zaidi ya 95%
• Wastani wa unyevu wa mwezi: si zaidi ya 90%
• Mazingira ya usanidi yanapaswa kuwa yasiyo na mavumbi makubwa, moshi, gesi ya kuchoma, mvuke, chumvi, viumbe vya kuchoma, au tetemeko kali.
• Kwa urefu maalum, unyevu, joto, kiwango cha uchafuzi, au mahitaji ya muundo wa sanduku, inashauriwa kuthibitisha kwa kiufundi kabla ya kuagiza.

Viwango & Utii

Kipimo cha umeme cha aina ya kavu cha ndani cha JDZ6-1 kinaweza kutekwa kulingana na GB/T 20840.1, GB/T 20840.3, na mahitaji ya kiufundi ya mteja. Viwango vya mwisho, vipengele vya jaribio la kawaida, takwimu za ubao wa jina, na nyaraka za kukubali yanapaswa kuthibitishwa katika mkataba wa kiufundi.

Usanidi & Vipimo

Mfululizo wa JDZ6-1 unatumia muundo mdogo wa resini ya epoxy kama visikio kwa ajili ya usanidi thabiti wa ndani. Vitokeo vya msingi na vya sekondari vinapita kwenye pedesta ya kuunganisha ili kufanya uunganisho kuwe rahisi. Vipimo vya muonekano na usanidi vinapaswa kuthibitishwa kulingana na michoro iliyoidhinishwa kabla ya kubuni sanduku au kuagiza wingi.

Michoro ya Muonekano & Marejeleo ya Usanidi

Kitengo: mm kwa michoro ya vipimo. Vipimo vya mwisho vinategemea michoro iliyothibitishwa na spesifikesheni iliyochaguliwa.

Marejeleo ya Muunganisho & Uso wa Waya

• Unganisha vitokeo vya msingi kulingana na alama zilizoandikwa A na X.
• Unganisha vitokeo vya sekondari kulingana na alama zilizoandikwa a na x.
• Hakikisha nisba ya volti, toa la kiwango, daraja la ukweli, na michoro ya muunganisho kabla ya kumtumia umeme.
• Kipimo kinapaswa kuunganishwa vizuri na ardhi kulingana na mahitaji ya mradi na ya umeme ya eneo husika.
• Uso wa waya wa vitokeo vya sekondari unapaswa kufanana na michoro halisi ya muunganisho na mahitaji ya vifaa vilivyounganishwa.

 Marejeleo ya Usalama

• Chunguza bidhaa kabla ya usanidi na hakikisha kuwa hakuna magonjwa yanayoweza kuona, sehemu zilizotiririka, au uharibifu wa vitokeo.
• Hakikisha kwamba vipengele vya bidhaa vinafanana na mahitaji ya uteuzi kabla ya usanidi.
• Bofya vibanio vya usanidi kwa nguvu na daima weka mwelekeo sahihi wa vitokeo wakati wa usanidi.
• Usitumie kipimo chini ya hali ya kupindukia zaidi ya kiwango kilichoelezwa.
• Usanidi, majaribio, na matengenezo yanapaswa kufanywa na wataalamu wa umeme walio na uwezo.

Maelezo ya Kuagiza

Tafadhali toa taarifa zifuatazo unapokuagiza au kuomba bei:

• Modeli ya bidhaa: JDZ6-1
• Nisba ya kiwango cha volti, kama vile 220/100V, 380/100V, au 500/100V
• Kiwango cha visikio na kiwango kinachotumika
• Toa la kiwango na daraja la ukweli lililotakiwa
• Kiwango cha marudio na mazingira ya utendaji
• Vipimo vya usanidi au mahitaji ya muundo wa sanduku
• Kiasi na matumizi, kama vile kupima, kufuatilia, au kulinda kwa kutumia relay
• Mahitaji maalum ya vitokeo, lebo, michoro, nyaraka za ukaguzi, cheti, au mabango

Mwongozo wa Uchaguzi

1. Hakikisha volti ya mfumo: Chagua nisba ya volti kulingana na volti ya mzunguko uliopimwa.
2. Hakikisha volti ya sekondari: Linganisha toa la sekondari la 100V na mahitaji ya mitaji, relay, au vifaa vilivyounganishwa.
3. Chagua daraja la ukweli: Tumia daraja la ukweli lililotakiwa kulingana na madhumuni ya kupima, kufuatilia, au kulinda.
4. Angalia toa la kiwango: Jumla ya mzigo wa mitaji, relay, vifaa, na waya za sekondari haipaswi kupita toa la kiwango.
5. Hakikisha masharti ya huduma: Angalia urefu, joto, unyevu, na kiwango cha uchafuzi kabla ya usanidi.
6. Hakikisha nafasi ya usanidi: Angalia vipimo vya muonekano, mwelekeo wa vitokeo, na nafasi ya sanduku kabla ya usanidi wa wingi.
