ตัวแปลงกระแสไฟฟ้าชนิดเรซินอีพ็อกซี่สำหรับใช้ภายในอาคาร แรงดัน 12 kV สำหรับวัดค่าและป้องกัน

  • โครงสร้างแบบเสา (post-type) หุ้มฉนวนทั้งหมด เหมาะสำหรับตู้สวิตช์เกียร์แรงดันปานกลางภายในอาคาร
  • ออกแบบมาเพื่อใช้งานในระบบไฟฟ้าระดับ 10 kV, 11 kV และ 12 kV ตามมาตรฐานสากล
  • มีให้เลือกทั้งแบบอัตราเดียว (single-ratio) หรือสองอัตรา (double-ratio) พร้อมเอาต์พุตขั้นรอง 5 A หรือ 1 A
  • มีแกนสำหรับวัดค่าและป้องกัน ตามคลาส 0.2S, 0.5, 1 และ 10P10
  • ระดับการฉนวน 12/42/75 kV เหมาะสำหรับติดตั้งในตู้สวิตช์เกียร์ภายในอาคารที่มีขนาดกะทัดรัด

ภาพรวมผลิตภัณฑ์

หม้อแปลงกระแส LZZJ-10 / LZZJ-12(Q) / LZZ(B)J1-10 เป็นหม้อแปลงกระแสชนิดติดตั้งภายในอาคาร โครงสร้างแบบเสา (post-type) หุ้มฉนวนเรซินอีพ็อกซี่ทั้งชิ้น (fully enclosed) สำหรับระบบไฟฟ้าแรงสูงปานกลาง (medium-voltage AC power systems) ออกแบบมาเพื่อใช้ในการวัดกระแสไฟฟ้า วัดพลังงานไฟฟ้า ตรวจสอบสายป้อน (feeder monitoring) และป้องกันด้วยรีเลย์ (relay protection) ใน ระบบสวิตช์เกียร์ภายในอาคารระดับ 10kV, 11kV และ 12kV

ผลิตภัณฑ์ในกลุ่มนี้ใช้โครงสร้างเรซินอีพ็อกซี่หุ้มฉนวน แบบเสาขนาดกะทัดรัด แกนแม่เหล็กและขดลวดรองถูกห่อหุ้มอยู่ภายในตัวเรซินอีพ็อกซี่ ส่วนขั้วปฐมภูมิ (primary terminals) จัดวางอยู่ด้านบนเพื่อเชื่อมต่อกับบัสบาร์ เหมาะสำหรับใช้ในสวิตช์เกียร์แบบติดตั้งถาวรภายในอาคาร ตู้สายป้อน แผงวัดค่า และวงจรป้องกัน ที่ต้องการฉนวนไฟฟ้าที่มั่นคง ขนาดเล็กกะทัดรัด และสัญญาณขดลวดรองที่เชื่อถือได้

สำหรับหน้าเว็บสินค้าระดับสากล ซีรีส์นี้สามารถนำเสนอภายใต้ระดับฉนวนไฟฟ้า 12kV เนื่องจากระดับฉนวนไฟฟ้าทั่วไปคือ 12/42/75kV ควรเลือกโมเดล LZZJ-10, LZZJ-12(Q) หรือ LZZ(B)J1-10 ตามระดับแรงดันของโครงการ ขนาดการติดตั้ง อัตราส่วนกระแส กำลังเอาต์พุตขั้นรอง ความแม่นยำที่ต้องการ และแบบรับรอง (approved drawing)

ประเภทผลิตภัณฑ์

รายการ ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์ หม้อแปลงกระแสรูปแบบติดตั้งภายในอาคาร หุ้มฉนวนเรซินอีพ็อกซี่
ซีรีส์โมเดล LZZJ-10 / LZZJ-12(Q) / LZZ(B)J1-10
โครงสร้าง ติดตั้งภายในอาคาร หุ้มฉนวนทั้งชิ้น แบบเสา หุ้มฉนวนด้วยเรซินอีพ็อกซี่
ระดับแรงดัน ระบบแรงสูงปานกลางระดับ 10kV, 11kV และ 12kV
ระดับฉนวนไฟฟ้าที่กำหนด 12/42/75kV
ความถี่ที่กำหนด 50Hz
กระแสขั้นรอง 5A หรือ 1A
เฟส เฟสเดียว
การติดตั้ง ติดตั้งบนบัสบาร์ภายในอาคาร / สวิตช์เกียร์แบบเสา
การประยุกต์ใช้งาน ป้องกัน วัดค่า วัดพลังงานไฟฟ้า และตรวจสอบสายป้อน

ภาพแสดงผลิตภัณฑ์

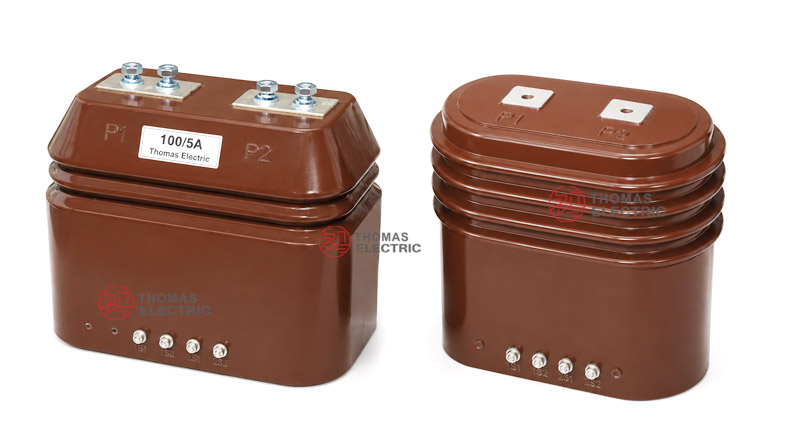

LZZJ-10, LZZJ-12Q, LZZ(B)J1-10 Epoxy Cast-Resin Current Transformer Product Display

LZZJ-10 LZZJ-12(Q) LZZBJ1-10 indoor epoxy cast-resin current transformer product display

การประยุกต์ใช้งาน

  • ระบบจำหน่ายไฟฟ้าแรงสูงปานกลางระดับ 10kV, 11kV และ 12kV แบบติดตั้งภายในอาคาร
  • สวิตช์เกียร์แบบติดตั้งถาวร ตู้สายป้อน แผงรับไฟเข้า และแผงจ่ายไฟออก
  • วงจรวัดกระแสไฟฟ้าและวัดพลังงานไฟฟ้า
  • วงจรป้องกันด้วยรีเลย์สำหรับสายป้อน หม้อแปลงไฟฟ้า มอเตอร์ และสายส่งจ่ายไฟฟ้า
  • ระบบ SCADA ระบบตรวจสอบกำลังไฟฟ้า และระบบอัตโนมัติสำหรับระบบจำหน่ายไฟฟ้า
  • โครงการภายในอาคารที่ต้องการหม้อแปลงกระแสแบบเสาขนาดกะทัดรัด หุ้มฉนวนเรซินอีพ็อกซี่

คุณสมบัติเด่น

  • โครงสร้างหุ้มฉนวนเรซินทั้งชิ้น: ตัวเรซินอีพ็อกซี่ให้ความแข็งแรงของฉนวนไฟฟ้า การป้องกันเชิงกล และประสิทธิภาพการทำงานที่มั่นคงภายในอาคาร
  • การออกแบบฐานรองรับแบบเสา: โครงสร้างเหมาะสำหรับการเชื่อมต่อบัสบาร์ภายในอาคารและการติดตั้งในสวิตช์เกียร์แบบติดตั้งถาวร โดยขั้วปฐมภูมิจัดวางเพื่อการเชื่อมต่อด้วยสลักเกลียวที่เชื่อถือได้
  • ครอบคลุมระดับแรงดัน 10kV ถึง 12kV: ด้วยระดับฉนวนไฟฟ้า 12/42/75kV ซีรีส์นี้สามารถใช้งานได้ในระบบ 10kV, 11kV และ 12kV ที่ใช้กันทั่วไปในระดับสากล
  • แกนสำหรับวัดค่าและป้องกัน: สามารถเลือกชั้นความแม่นยำ เช่น 0.2S, 0.5, 1 และ 10P10 ได้ตามความต้องการของการวัดค่าหรือการป้องกันด้วยรีเลย์
  • กระแสขั้นรอง 5A หรือ 1A: กระแสขั้นรองสามารถเลือกได้ตามอินพุตของมิเตอร์ อินพุตของรีเลย์ ระยะทางเดินสาย และโหลดขั้นรอง
  • ตัวเลือกอัตราส่วนเดี่ยวและอัตราส่วนคู่: สามารถจัดหาแบบอัตราส่วนเดี่ยวและอัตราส่วนคู่ได้เมื่อการออกแบบสวิตช์เกียร์และระบบป้องกันต้องการ

หลักการทำงาน

หม้อแปลงกระแส LZZJ-10 / LZZJ-12(Q) / LZZ(B)J1-10 ทำงานตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า กระแสปฐมภูมิที่ไหลผ่านตัวนำปฐมภูมิจะสร้างสนามแม่เหล็กในแกนเหล็ก และขดลวดรองจะส่งสัญญาณกระแสไฟฟ้าที่เป็นสัดส่วนไปยังมิเตอร์ รีเลย์ หรืออุปกรณ์ตรวจสอบที่เชื่อมต่ออยู่ ตัวเรซินอีพ็อกซี่ทำหน้าที่เป็นฉนวนไฟฟ้าระหว่างวงจรปฐมภูมิแรงสูงปานกลางกับวงจรขั้นรองแรงต่ำ

สำหรับการวัดค่า แกนขั้นรองที่เลือกต้องรักษาความแม่นยำของอัตราส่วนและมุมเบี่ยงเบนของเฟสไว้ภายในโหลดที่กำหนด สำหรับการป้องกัน แกน 10P ต้องให้สัญญาณกระแสไฟฟ้าที่เชื่อถือได้ในสภาวะขัดข้อง เพื่อให้รีเลย์ทำงานได้อย่างถูกต้องภายในช่วงการป้องกันที่กำหนด

รหัสโมเดล

รหัสโมเดลสามารถตีความได้ดังนี้:

รหัส ความหมาย
L หม้อแปลงกระแส
Z ชนิดติดตั้งภายในอาคาร
Z ฉนวนเรซินอีพ็อกซี่แบบหล่อ / โครงสร้างหุ้มทั้งชิ้น
B มีชั้นป้องกัน ใช้ในกรณีที่ต้องการทั้งแกนวัดค่าและแกนป้องกัน
J การออกแบบเสริม / ปรับปรุง
1 / 2 ลำดับการออกแบบหรือรหัสซีรีส์โครงสร้าง
10 / 12 รหัสแคตตาล็อก 10kV / ระดับฉนวนไฟฟ้าสากล 12kV
Q ชนิดฉนวนไฟฟ้าเสริม ในบางรหัสแคตตาล็อก

ข้อมูลทางเทคนิค

รายการ ข้อมูลจำเพาะ
ระดับแรงดันที่กำหนด ระบบภายในอาคารระดับ 10kV, 11kV และ 12kV
ระดับฉนวนไฟฟ้าที่กำหนด 12/42/75kV
ความถี่ที่กำหนด 50Hz
กระแสปฐมภูมิที่กำหนด ช่วงอ้างอิง 5A ถึง 1500A; ช่วงแคตตาล็อกทั่วไป 5A ถึง 1000A
กระแสขั้นรองที่กำหนด 5A หรือ 1A
ชั้นความแม่นยำ 0.2S, 0.5, 1, 10P10 และชั้นรวมสำหรับวัดค่า/ป้องกัน
กำลังเอาต์พุตที่กำหนด 10VA, 15VA, 20VA หรือ 25VA ตามอัตราส่วนกระแสและการจัดวางแกน
รูปแบบขดลวด แบบชั้นเดียวและพันแน่น; แบบอัตราส่วนเดี่ยวหรืออัตราส่วนคู่
ตัวกลางฉนวน เรซินอีพ็อกซี่
วงจรแม่เหล็ก แบบรวม
อุณหภูมิแวดล้อม อ้างอิง -5°C ถึง +55°C
มาตรฐานที่ใช้ GB1208-2006, IEC 60044-1:2003 และข้อกำหนดเฉพาะโครงการ

ขั้วต่อ

หม้อแปลงกระแสสามารถจัดส่งพร้อมขดลวดรองหนึ่งชุดหรือหลายชุด ตามแผนผังวัดค่าและป้องกัน ขั้วต่อทั่วไป ได้แก่ P1 / P2 สำหรับด้านปฐมภูมิ และ 1S1 / 1S2, 2S1 / 2S2 หรือขั้วแตะเพิ่มเติมสำหรับวงจรขั้นรอง

เครื่องหมาย
ขั้วต่อ
หน้าที่ หมายเหตุ
การใช้งาน
P1 / P2 ขั้วต่อปฐมภูมิ ทิศทางกระแสปฐมภูมิและการเชื่อมต่อบัสบาร์ต้องเป็นไปตามแบบและแผนผังเดินสาย
1S1 / 1S2 ขดลวดรองชุดแรก โดยทั่วไปใช้สำหรับวัดค่า วัดพลังงาน หรือแกนขั้นรองที่ระบุเป็นชุดแรก
2S1 / 2S2 ขดลวดรองชุดที่สอง ใช้สำหรับการป้องกันด้วยรีเลย์ หรือวงจรวัดค่าเพิ่มเติม ตามการจัดวางแกน
ขั้วแตะ การเลือกอัตราส่วนคู่ ใช้เมื่อมีการระบุขดลวดรองแบบแตะหรือการจัดวางอัตราส่วนคู่

อัตราส่วนเดี่ยว

ตารางด้านล่างเป็นข้อมูลอ้างอิงแบบย่อสำหรับการจัดวางอัตราส่วนเดี่ยว หัวข้อที่ยาวและค่าที่ใช้ร่วมกันถูกจัดรูปแบบให้เหมาะสม เพื่อให้ตารางอ่านง่ายบนเว็บไซต์ที่รองรับการแสดงผลแบบตอบสนอง (responsive)

กระแสปฐมภูมิ
ที่กำหนด (A)
ชั้นความแม่นยำ
ที่รวมกัน
กำลังเอาต์พุต
ที่กำหนด
(VA)
กระแสความร้อน
ชั่วขณะ
(kA/1s)
กระแสไดนามิก
ที่กำหนด (kA)
หมายเหตุ
5 0.2S / 10P10
0.2 / 10P10
0.5 / 10P10
10P10 / 10P10
0.5 / 0.5
0.5 / 0.5 / 10P10
0.2 / 0.5 / 10P10
0.5: 10
10P10: 15
0.5 / 2 1.25 อัตราส่วนเดี่ยว
10 1 / 2 2.5
15 1.5 / 2 3.75
20 2 / 2 5
30 3 / 2 7.5
40 4 / 2 10
50 5 / 2 12.5
75 8 / 2 20
100 10 / 2 25
150 0.5: 10
10P10: 15
16 / 2 40
200 20 / 2 50
300 20 / 4 50
400 20 / 4 50
500–600 0.5: 15
10P10: 15
25 / 4 63
800 0.5: 15
10P10: 20
32 / 4 80
1000 0.5: 20
10P10: 25
32 / 4 80

อัตราส่วนคู่

ตารางด้านล่างเป็นข้อมูลอ้างอิงสำหรับการจัดวางอัตราส่วนคู่ การจัดวางขั้วแตะ เครื่องหมายขั้วต่อ และการรวมอัตราส่วนสุดท้าย ต้องยืนยันจากป้ายชื่อและแบบรับรอง

กระแสปฐมภูมิ
ที่กำหนด (A)
ชั้นความแม่นยำ
ที่รวมกัน
กำลังเอาต์พุต
ที่กำหนด
(VA)
กระแสความร้อน
ชั่วขณะ
(kA/1s)
กระแสไดนามิก
ที่กำหนด (kA)
หมายเหตุ
20–30 0.2 / 10P10
0.5 / 10P10
10P10 / 10P10
0.5: 10
10P10: 15
1.2 / 2 4 อัตราส่วนคู่
30–40 3.15 / 2 8
40–50
50–75 6.3 / 2 16
75–100
100–150 8 / 2 20
150–200 12.5 / 4 31.5
200–300 20 / 4 50
300–400
400–600 0.5: 15
10P10: 20
25 / 4 63
600–800 0.5: 15
10P10: 20
31.5 / 4 80
800–1000 0.5: 20
10P10: 25

หมายเหตุ: ข้อมูลข้างต้นเป็นเพียงข้อมูลอ้างอิงสำหรับการเลือก หากความต้องการของผู้ใช้เกินกว่าช่วงที่ระบุ ต้องยืนยันพารามิเตอร์สุดท้ายจากการตกลงระหว่างผู้ผลิตและผู้ซื้อ ข้อมูลบนป้ายชื่อ แบบรับรอง และรายงานทดสอบจากโรงงานถือเป็นข้อมูลที่ใช้ได้จริง

เงื่อนไขการใช้งาน

  • ตำแหน่งติดตั้ง: สวิตช์เกียร์แรงสูงปานกลางภายในอาคาร
  • แรงดันระบบ: ระบบระดับ 10kV, 11kV และ 12kV
  • ความถี่ที่กำหนด: 50Hz
  • อุณหภูมิแวดล้อม: -5°C ถึง +55°C
  • สภาพแวดล้อมการติดตั้งต้องปราศจากการสั่นสะเทือนรุนแรง ฝุ่นนำไฟฟ้า ก๊าซกัดกร่อน สารระเบิด มลภาวะรุนแรง และการควบแน่นผิดปกติ
  • สำหรับการใช้งานในพื้นที่สูง ชื้น ชายฝั่ง หรือสวิตช์เกียร์พิเศษ ต้องยืนยันทางเทคนิคก่อนสั่งซื้อ

มาตรฐานและการปฏิบัติตาม

หม้อแปลงกระแส LZZJ-10 / LZZJ-12(Q) / LZZ(B)J1-10 ออกแบบตามมาตรฐาน GB1208-2006, IEC 60044-1:2003 และข้อกำหนดเฉพาะโครงการ สำหรับโครงการระดับสากล สามารถใช้ IEC 61869-1 และ IEC 61869-2 เป็นมาตรฐานอ้างอิงได้ เมื่อข้อตกลงทางเทคนิคกำหนด การทดสอบประจำ (routine tests) โดยทั่วไป ได้แก่ การทดสอบอัตราส่วน การตรวจสอบโพลาไรตี้ การทดสอบความแม่นยำ การทดสอบทนแรงดันฉนวน และการตรวจสอบลักษณะภายนอก

กราฟความสัมพันธ์ระหว่างปัจจัยจำกัดความแม่นยำกับโหลดขั้นรอง

lzzj 12q current transformer The relation curve between accuracy limit factor and secondary load

การติดตั้งและขนาด

LZZJ-10, LZZJ-12Q, LZZ(B)J1-10 Epoxy Cast-Resin Current Transformer Installation and Dimensions

ผลิตภัณฑ์ใช้โครงสร้างแบบเสาขนาดกะทัดรัด สำหรับติดตั้งในสวิตช์เกียร์ภายในอาคาร ข้อมูลในแคตตาล็อกแสดงตัวเรซินขนาดกะทัดรัด ขั้วปฐมภูมิด้านบน และการจัดวางขั้วขั้นรองด้านล่าง ขนาดการติดตั้งสุดท้ายต้องยืนยันจากแบบรับรองก่อนการผลิตตู้สวิตช์เกียร์

ขนาด

รายการ ขนาด / หมายเหตุ
ความกว้างรวม 286 ± 2mm (อ้างอิง)
ความยาวฐานยึด 170mm (อ้างอิง)
ความกว้างด้านข้าง 176 ± 2mm (อ้างอิง)
ความสูงรวม 225 ± 2mm (อ้างอิง)
ระยะห่างขั้วปฐมภูมิ การจัดวางอ้างอิง 60mm / 30mm
ข้อมูลรูยึด ยืนยันตามแบบเค้าร่างที่ได้รับรอง
การยืนยันแบบ จำเป็นก่อนการผลิตหรือเปลี่ยนสวิตช์เกียร์

ข้อควรระวังด้านความปลอดภัย

  • ยืนยันโมเดล อัตราส่วนกระแส กระแสขั้นรอง ชั้นความแม่นยำ กำลังเอาต์พุตที่กำหนด และระดับฉนวนไฟฟ้าก่อนการติดตั้ง
  • ตรวจสอบพื้นที่ติดตั้ง การเชื่อมต่อบัสบาร์ ตำแหน่งขั้วปฐมภูมิ การจัดวางขั้วขั้นรอง และระยะห่างเฟสก่อนประกอบ
  • เชื่อมต่อ P1/P2 และขั้วขั้นรองตามเครื่องหมายโพลาไรตี้และแผนผังเดินสายของโครงการ
  • วงจรขั้นรองของหม้อแปลงกระแสต้องไม่เปิดวงจรขณะที่วงจรปฐมภูมิมีไฟฟ้า
  • ก่อนถอดมิเตอร์หรือรีเลย์ ต้องลัดวงจรขั้นรองผ่านบล็อกลัดวงจรที่ได้รับรอง
  • ต้องกราวด์วงจรขั้นรองที่จุดใดจุดหนึ่ง ตามข้อกำหนดของโครงการและกฎความปลอดภัยไฟฟ้าท้องถิ่น
  • การติดตั้งและบำรุงรักษาต้องดำเนินการโดยช่างไฟฟ้าแรงสูงปานกลางที่มีคุณสมบัติเหมาะสม

ข้อมูลการสั่งซื้อ

โปรดแจ้งข้อมูลต่อไปนี้เมื่อสั่งซื้อหรือขอใบเสนอราคา:

  • โมเดลผลิตภัณฑ์: LZZJ-10, LZZJ-12(Q) หรือ LZZ(B)J1-10
  • การจัดวางอัตราส่วนเดี่ยวหรืออัตราส่วนคู่
  • กระแสปฐมภูมิที่กำหนดและกระแสขั้นรองที่กำหนด
  • ชั้นความแม่นยำที่รวมกันและกำลังเอาต์พุตที่กำหนด
  • ระดับฉนวนไฟฟ้าที่กำหนดและมาตรฐานที่ใช้
  • กระแสความร้อนชั่วขณะและกระแสไดนามิกที่ต้องการ
  • เครื่องหมายขั้วต่อ การจัดวางขั้วแตะ และข้อกำหนดแผนผังเดินสาย
  • รูปแบบสวิตช์เกียร์ ขนาดการติดตั้ง และทิศทางขั้วปฐมภูมิ
  • จำนวน สิ่งรับรอง รายงานทดสอบประจำ การติดฉลาก และข้อกำหนดบรรจุภัณฑ์

คู่มือการเลือก

  1. ยืนยันระดับแรงดัน: ใช้หม้อแปลงกระแสนี้สำหรับระบบภายในอาคารระดับ 10kV, 11kV และ 12kV ที่มีระดับฉนวนไฟฟ้า 12/42/75kV
  2. ยืนยันรหัสโมเดล: เลือก LZZJ-10, LZZJ-12(Q) หรือ LZZ(B)J1-10 ตามเอกสารโครงการและแบบรับรอง
  3. ยืนยันประเภทอัตราส่วน: เลือกอัตราส่วนเดี่ยวสำหรับช่วงกระแสสายป้อนคงที่ หรืออัตราส่วนคู่เมื่อต้องการช่วงกระแสปฐมภูมิสองช่วง
  4. เลือกกระแสปฐมภูมิ: เลือกกระแสปฐมภูมิที่กำหนดตามโหลดสายป้อน ช่วงการวัดค่า และการตั้งค่าการป้องกัน
  5. กำหนดหน้าที่ของแกน: ระบุแกนวัดค่าและแกนป้องกันแยกกัน รวมถึงชั้นความแม่นยำและกำลังเอาต์พุตที่กำหนด
  6. ตรวจสอบโหลดขั้นรอง: ยืนยันว่าโหลดของมิเตอร์ รีเลย์ และสายเคเบิล ไม่เกินกำลังเอาต์พุตที่กำหนดของแต่ละแกนขั้นรอง
  7. ตรวจสอบระดับขัดข้อง: กระแสความร้อนชั่วขณะที่กำหนดและกระแสไดนามิกที่กำหนด ต้องตรงกับระดับขัดข้องของสวิตช์เกียร์
  8. ยืนยันขนาด: ตรวจสอบรูยึด การจัดวางขั้วปฐมภูมิ ขั้วขั้นรอง และระยะห่างในตู้ก่อนการผลิต

คำถามที่พบบ่อย

ใช้สำหรับวัดกระแสไฟฟ้า วัดพลังงานไฟฟ้า ตรวจสอบ และป้องกันด้วยรีเลย์ ในสวิตช์เกียร์แรงสูงปานกลางภายในอาคารระดับ 10kV, 11kV และ 12kV

LZZJ-10 เป็นรหัสแคตตาล็อกทั่วไปสำหรับ 10kV ส่วน LZZJ-12(Q) เหมาะสำหรับการนำเสนอสินค้าระดับสากลในระดับ 12kV เมื่อระดับฉนวนไฟฟ้าคือ 12/42/75kV รหัสสุดท้ายควรเป็นไปตามแบบรับรองและป้ายชื่อ

อัตราส่วนเดี่ยวเหมาะสำหรับช่วงกระแสสายป้อนคงที่ อัตราส่วนคู่ใช้เมื่อหม้อแปลงกระแสตัวเดียวต้องรองรับช่วงกระแสปฐมภูมิสองช่วง แต่ต้องยืนยันการจัดวางขั้วแตะและเครื่องหมายขั้วต่อจากแผนผังเดินสาย

แกนวัดค่าโดยทั่วไปใช้ชั้น 0.2S, 0.5 หรือ 1 ส่วนแกนป้องกันใช้ 10P10 สำหรับการใช้งานร่วมกัน ให้ระบุแต่ละแกนแยกกัน พร้อมชั้นความแม่นยำ โหลดที่กำหนด และข้อกำหนดการป้องกัน

โหลดที่กำหนดต้องครอบคลุมโหลดขั้นรองรวมทั้งหมด รวมถึงโหลดของมิเตอร์หรือรีเลย์ และความต้านทานของสายเคเบิลขั้นรอง โหลดรวมต้องไม่เกินกำลังเอาต์พุตที่กำหนดของแกนขั้นรองที่เลือก

เมื่อวงจรปฐมภูมิมีไฟฟ้า การเปิดวงจรขั้นรองอาจก่อให้เกิดแรงดันสูงอันตรายที่ขั้วขั้นรอง ซึ่งอาจทำลายฉนวนและก่อให้เกิดความเสี่ยงด้านความปลอดภัย ต้องลัดวงจรขั้นรองก่อนถอดมิเตอร์หรือรีเลย์

โปรดแจ้งโมเดล ความต้องการอัตราส่วนเดี่ยวหรือคู่ อัตราส่วนกระแส กระแสขั้นรอง ชั้นความแม่นยำที่รวมกัน กำลังเอาต์พุตที่กำหนด ระดับฉนวนไฟฟ้า ข้อกำหนด Ith/Idyn เครื่องหมายขั้วต่อ ขนาดการติดตั้ง จำนวน และใบรับรองทดสอบที่ต้องการ
