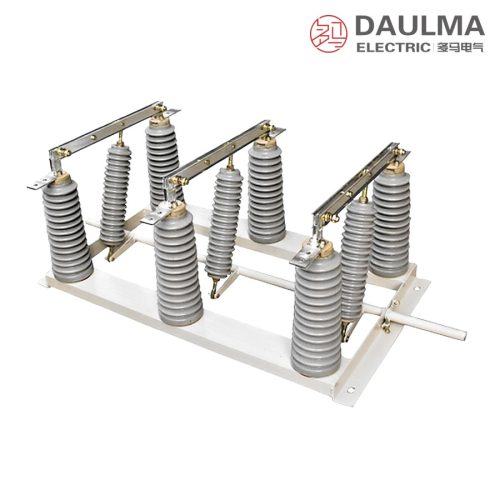

GN27-40.5kV ان ڈور ہائی وولٹیج اکی، ارضنگ سوئچ کے ساتھ

مصنوعات کا جائزہ

GN27-40.5 تین فیز 50 Hz نیٹ ورکس کے لیے ڈیزائن کیا گیا ان ڈور قسم کا ہائی وولٹیج اکی (ڈس کنیکٹر) ہے جو 35 kV کے وولٹیج کلاس پر لاگو ہوتا ہے۔ تینوں پول ایک مشترکہ فریم پر نصب ہوتے ہیں، ہر ایک میں سپورٹ انسولیٹرز پر چڑھایا گیا تانبا چھری اور رابطوں کا سیٹ ہوتا ہے، اور پول آپس میں لنکیج شافٹ سے جڑے ہوتے ہیں لہذا تمام فیز یک ساتھ کھلتے ہیں اور صاف نظر آنے والا علیدگی فاصلہ حاصل ہوتا ہے۔ یہ اکی وولٹیج کے تحت بغیر بوجھ سرکٹس کو جوڑتا یا منتقل کرتا ہے، CS6-2 ہینڈل آپریٹنگ مشینری سے ہلتا ہے (ارضنگ سوئچ والے ڈی ورژن میں CS6-1) اور متعلقہ سرکٹ بریکر کے ساتھ انٹرلاک رہتا ہے۔ فلیٹ ماؤنٹڈ، سی ون اور سی دو دیوار پار کرنے والے اقسام تقسیمی سب اسٹیشنوں کے مستقل ان ڈور سوئچ گیئر کے لیے موزوں ہیں۔

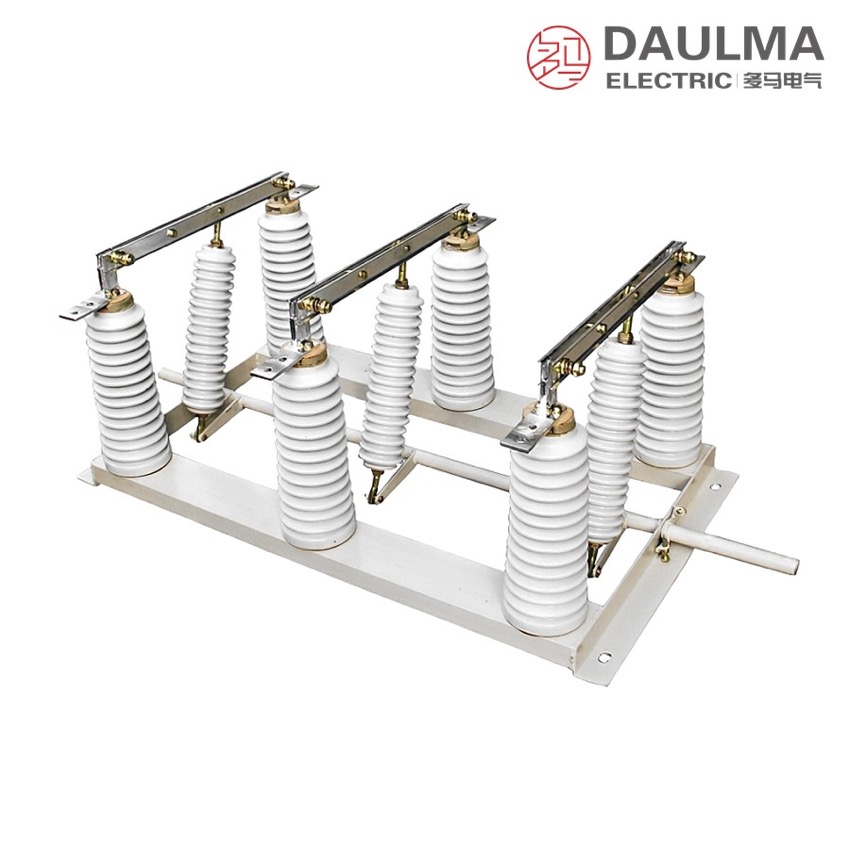

مصنوعات کی گیلری

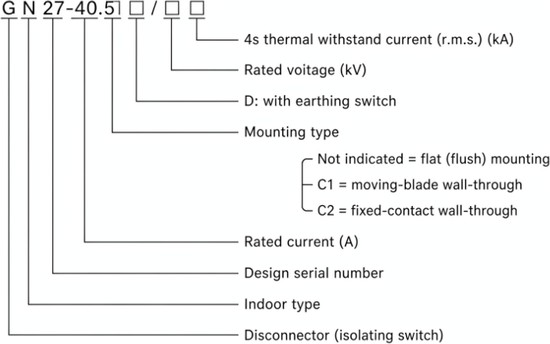

ٹائپ کی علامت

علامت کا فارمیٹ: G N 27-40.5 □ / □ □

• G – اکی
• N – مقام استعمال: ان ڈور
• 27 – ڈیزائن کا تسلسلی نمبر
• 40.5 – ریٹڈ وولٹیج، kV میں
• □ – ریٹڈ کرنٹ، A میں
• / □ – نصب: کوئی علامت نہ ہو = فلیٹ ماؤنٹڈ; سی ون = متحرک چھری دیوار پار; سی دو = مقررہ رابطہ دیوار پار
• □ – 4 s مختصر مدتی برداشت کرنٹ (rms قدر)، kA میں
• ڈی – ارضنگ سوئچ کے ساتھ (CS6-1 مشینری استعمال ہوتی ہے)

استعمال کے شرائط

• بلندی: 1000 m سے زیادہ نہیں
• گرد و پیش کا درجہ حرارت: زیادہ سے زیادہ +40 ℃ اور کم سے کم -25 ℃
• نسبی نمی: اوسط روزانہ 95% سے زیادہ نہیں اور اوسط ماہانہ 90% سے زیادہ نہیں
• آبی بخارات کا دباؤ: اوسط روزانہ 2.2 × 10⁻³ MPa سے زیادہ نہیں اور اوسط ماہانہ 1.8 × 10⁻³ MPa سے زیادہ نہیں
• محل نصب آگ، دھماکے، دھاتوں کے زنگ، عزل کو نقصان پہنچانے والے نقصان دہ گیازوں اور موصل غبار سے پاک ہو

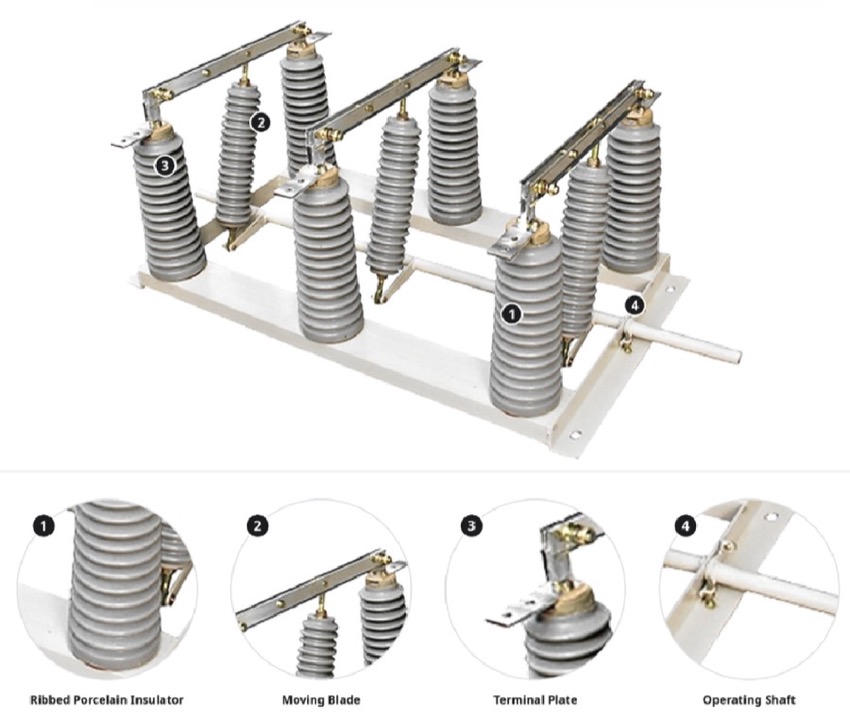

ساختمان

تینوں پول ایک مشترکہ فریم پر نصب ہوتے ہیں؛ ہر پول میں سپورٹ انسولیٹرز پر تانبا چھری اور رابطوں کا سیٹ ہوتا ہے اور لنکیج شافٹ کے ذریعے آپس میں جڑے ہونے کی وجہ سے تینوں فیز یک ساتھ عمل کرتے ہیں۔ چھری کھولنے پر مرمت محفوظ طریقے سے کی جا سکے، اس کے لیے عزل کا فاصلہ صاف نظر آتا ہے؛ چونکہ اکی بوجھ یا شارٹ سرکٹ کرنٹ کاٹ نہیں سکتا، اس لیے یہ متعلقہ سرکٹ بریکر کے ساتھ انٹرلاک رہتا ہے۔

آپریٹنگ CS6-2 ہینڈل مشینری سے کی جاتی ہے، اور ارضنگ سوئچ والے ڈی ورژن میں CS6-1 مشینری استعمال ہوتی ہے۔ یہ سلسلہ معیاری کیوبیکلوں کے لیے فلیٹ ماؤنٹڈ قسم میں اور دیوار پار نصب کرنے والی قسم میں دستیاب ہے – سی ون متحرک چھری کو اور سی دو مقررہ رابطے کو پینل کی دیوار سے باہر نکالتا ہے – تاکہ سرکٹ کیوبیکل کی دیوار سے پار جا سکے۔

تکنیکی اعداد و شمار

معیارات

ماخذ کتابچے کے صفحے میں GN27-40.5 کے لیے کسی مخصوص مصنوعات کے معیار کا ذکر نہیں ہے۔ اکی آرڈر کے تکنیکی معاہدے اور سازو سامان کی نیم پلیٹ کے مطابق فراہم کی جاتی ہے، جو منتخب ریٹنگ اور نصب کے انداز کے لیے ریٹڈ کرنٹ، 4 s مختصر مدتی برداشت کرنٹ اور عزل کی سطح طے کرتی ہیں۔

نصب و پیمائش

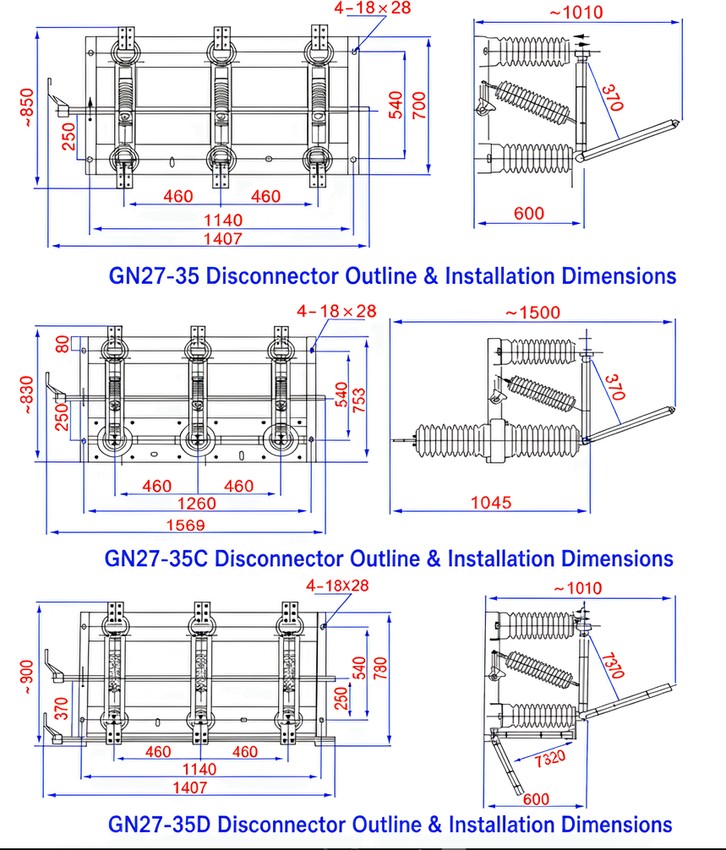

نصب کا نقشہ

تینوں پول کو کیوبیکل کے اندر مشترکہ فریم پر مقررہ فیز فاصلے پر نصب کریں اور فریم کو 4 × 18 × 28 mm نصب سوراخوں سے مضبوط کریں؛ دیوار پار کرنے والے اقسام میں متحرک چھری (سی ون) یا مقررہ رابطہ (سی دو) کو پینل کے سوراخ سے پار کریں۔ پول کو CS6-2 آپریٹنگ مشینری (ڈی ورژن میں CS6-1) سے جوڑیں، وولٹیج دینے سے پہلے حرکت کی روانی، رابطوں کے درست بیٹھنے اور پورا نظر آنے والا علیدگی فاصلہ چیک کریں، پھر فریم کو ارضنگ گرڈ سے باندھ دیں۔ تمام بیرونی پیمائش mm میں ہے؛ سی دیوار پار نصب کی نشاندہی کرتا ہے اور ڈی ارضنگ سوئچ والے ورژن کی۔
