GN30-12M پینل قسم کا ان ڈور گھماؤ والا اعلیٰ وولٹیج اکی | 12 kV 50 Hz | 400-1250 A

مصنوعات کا جائزہ

GN30-12M ایک پینل قسم کا ان ڈور اکی (ڈسکنیکٹر) ہے جس کی متحرک چھری ایک مشترکہ تین فیز فریم پر انسولیٹر اور رابطے کے دو سیٹوں کے درمیان گھومتی ہے، اور 12 kV، 50 Hz کے دھاتی احاطے والے سوئچ گیئر میں نظر آنے والا الگ کرنے والا خلا بناتی ہے۔ یہ 10 kV تک کے نیٹ ورک کے لیے مقرر ہے اور 400 A سے 1250 A تک چار کرنٹ گریڈوں میں وولٹیج کے باوجود بے بوجھ سرکٹوں کو جوڑتا، منتقل کرتا یا الگ کرتا ہے۔ لاحقہ M کا مطلب ہے کہ سیٹ اپ کیوبیکل کے پینل کے پیچھے لگتا ہے اور آپریٹنگ شافٹ اسی پینل سے گزرتا ہے؛ گراؤنڈنگ سوئچ D کے اضافے سے GN30-12DM بنتا ہے جو علیحدہ کیے جانے والے حصے کی دیکھ بھال گراؤنڈنگ فراہم کرتا ہے۔

مصنوعات کی تصاویر

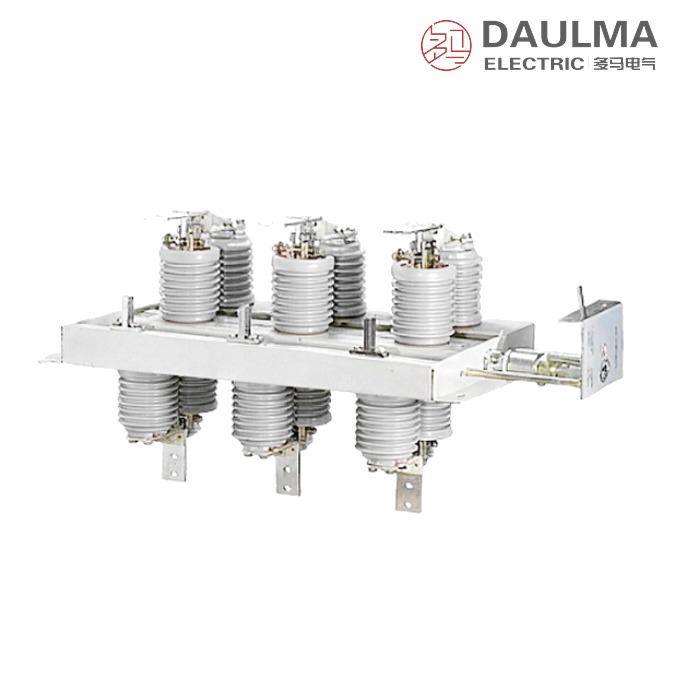

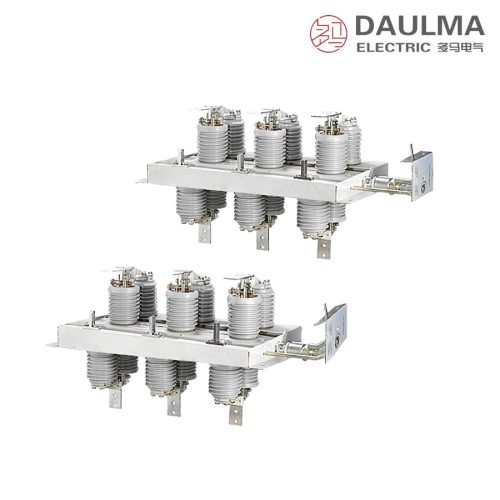

سیریز GN30-12M، پینل قسم کا ان ڈور گھماؤ اعلیٰ وولٹیج اکی - display

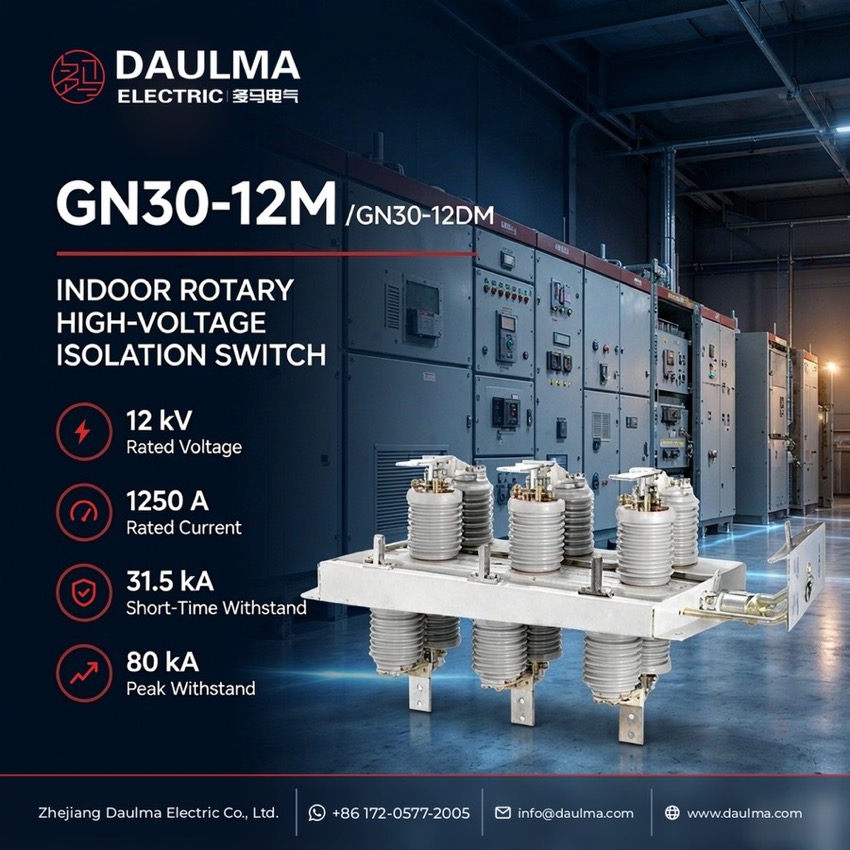

سیریز GN30-12M، پینل قسم کا ان ڈور گھماؤ اعلیٰ وولٹیج اکی - poster_display

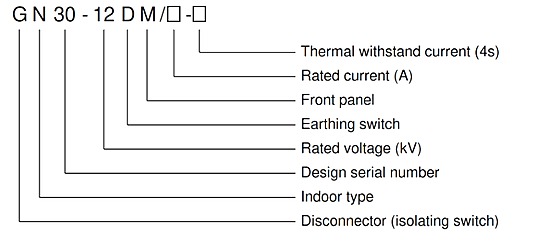

ماڈل کی علامت

سیریز GN30-12M، پینل قسم کا ان ڈور گھماؤ اعلیٰ وولٹیج اکی - model

علامت کی ساخت: G N 30 – 12 D M / □ – □

G – اکی (ڈسکنیکٹر)
N – استعمال کی جگہ: ان ڈور
30 – ڈیزائن کا تسلسلی نمبر
12 – مقررہ وولٹیج، kV
D – گراؤنڈنگ سوئچ کے ساتھ
M – پینل قسم، کیوبیکل کے پینل کے پیچھے تنصیب
□ – مقررہ کرنٹ، A
□ – مختصر مدت برداشت کرنٹ (4 s)، kA
مثال: GN30-12DM/630-20 گراؤنڈنگ سوئچ والا پینل قسم ہے، 630 A اور 4 s کے لیے 20 kA

آپریٹنگ کے شرائط

بلندی: 1000 m سے زیادہ نہیں
ارد گرد کی ہوا کا درجہ حرارت: بالائی حد +40 °C، زیریں حد -10 °C
نسبی نمی: روزانہ کی اوسط 95% سے زیادہ نہیں، ماہانہ اوسط 90% سے زیادہ نہیں
زلزلے کی شدت: 8 درجے سے زیادہ نہیں
تنصیبی مقام شدید گرد، کیمیائی زنگ اور دھماکہ خیز مواد سے پاک ہو، نیز بار بار شدید کمپن بھی نہ ہو

ساختمان

ہر پول میں شگاف دار چینی مٹی کے انسولیٹر اور رابطے کے دو سیٹوں کے درمیان گھومنے والی چھری ہوتی ہے؛ یہ سیٹ ایک ہی مشترکہ تین فیز والے بنیادی فریم کے بالائی اور زیریں سطح پر مستقل کیے جاتے ہیں۔ تینوں پول ایک ہی آپریٹنگ شافٹ سے جڑے ہوتے ہیں جسے پینل پر لگا ہینڈل مشینری چلاتی ہے، اس لیے برقی حصے کیوبیکل کے پینل کے پیچھے رہتے ہیں اور ہینڈل سامنے سے دستیاب رہتا ہے۔

GN30-12DM اقسام میں گراؤنڈنگ چھری مرکزی چھری کے ساتھ باہمی لاک شدہ ہوتی ہے اور اپنے الگ شافٹ پر چلتی ہے، لہذا علیحدہ کیے گئے سرکٹ کو دیکھ بھال کے لیے محفوظ طریقے سے زمین سے جوڑا جا سکتا ہے۔ اکی ہونے کی وجہ سے اس ڈھانچے میں بوجھ کے کرنٹ یا شارٹ سرکٹ کرنٹ کو کاٹنے کی صلاحیت نہیں ہوتی، اور اسے صرف متعلقہ سرکٹ بریکر کے سرکٹ کھولنے کے بعد چلایا جاتا ہے۔

تکنیکی اعداد و شمار

عنوان	یونٹ	400	630	1000	1250
مقررہ وولٹیج	kV	12	12	12	12
مقررہ کرنٹ	A	400	630	1000	1250
مختصر مدت برداشت کرنٹ	kA	12.5	20	31.5	31.5
مختصر مدت برداشت کا وقت	s	4	4	4	4
پیک برداشت کرنٹ	kA	31.5	50	80	80

انتخاب کی نوٹ: پہلے فیڈر کا مقررہ کرنٹ لیں، پھر اسی کالم سے مختصر مدت برداشت کرنٹ اور پیک برداشت کرنٹ پڑھیں (400 A / 12.5 kA، 630 A / 20 kA، 1000 A / 31.5 kA، 1250 A / 31.5 kA)۔ اگر ڈھانچہ کیوبیکل کے پینل کے پیچھے لگایا جائے تو پینل قسم M چنیں، اور اگر اسے کیوبیکل کے اندر مستقل کرنا ہو تو عام فریم قسم رکھیں؛ جہاں علیحدہ سرکٹ کو دیکھ بھال کے لیے زمین سے جوڑنا ہو وہاں لاحقہ D کا اضافہ کریں۔ 185 x 150 x 50 mm کا پینل کیوبیکل کے ساتھ مطابق ہے یا نہیں دیکھ لیں؛ پینل کی جانب 170 mm کا ناپ آرڈر کے مطابق بنایا جا سکتا ہے۔

معیارات

GN30 سیریز متبادل رو کے اعلیٰ وولٹیج کے اکئی اور گراؤنڈنگ سوئچوں سے متعلق GB 1985 معیار کے مطابق ہے۔ کیٹلاگ کے پیرامیٹر جدول میں ہر کرنٹ گریڈ GN30-12M اور GN30-12DM دونوں صورتوں میں دیا گیا ہے، اس لیے گراؤنڈنگ سوئچ کے ساتھ اور بغیر دونوں پینل اقسام پر ایک ہی مقررہ ڈیٹا لاگو ہوتا ہے۔

تکنیکی نوٹ: کیٹلاگ کے جدول میں مقررہ وولٹیج کی قطار 2 چھپی ہے؛ سیریز کا مقررہ وولٹیج 12 kV ہے جو ماڈل کی علامت اور ماڈل کے کالموں سے ظاہر ہوتا ہے، اور ضمانت یافتہ قدر وہی ہے جو نام پلیٹ پر لکھی ہو۔ اگر کوئی قدر آرڈر سے مقرر کی گئی ہو تو تکنیکی معاہدہ اور فراہم کیے گئے ڈھانچے کی نام پلیٹ کو ترجیح حاصل ہوگی۔

تنصیب اور طول و عرض

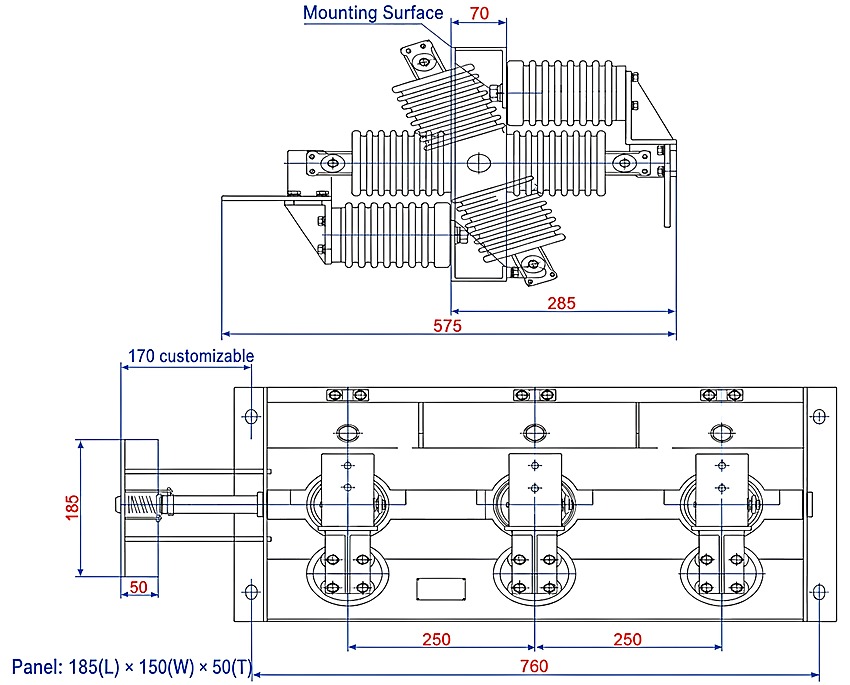

تنصیبی خاکہ

سیریز GN30-12M، پینل قسم کا ان ڈور گھماؤ اعلیٰ وولٹیج اکی - installation

تین پولوں والے فریم کو کیوبیکل کی تنصیبی سطح پر بولٹ سے مضبوطی سے جوڑ دیں، پینل قسم کا پینل فریم کے اوپر رکھیں اور آپریٹنگ شافٹ کو اسی سے گزاریں۔ پولوں کو ہینڈل مشینری سے، اور DM اقسام میں گراؤنڈنگ چھری کو اس کے اپنے شافٹ سے جوڑیں۔ وولٹیج دینے سے پہلے چھریوں کی آزاد حرکت، رابطوں کی مکمل نشست اور نظر آنے والے خلا کے مکمل ہونے کی جانچ کریں، اور فریم کو کیوبیکل کے گراؤنڈنگ نیٹ ورک سے مربوط کریں۔ آرڈر کے ساتھ جاری کردہ منظور شدہ نقشہ ہی معتبر ہے، کیونکہ قدریں آرڈر کیے گئے مقررہ کرنٹ اور گراؤنڈنگ سوئچ لگا ہے یا نہیں، اس پر منحصر ہیں۔

عنوان	یونٹ	قدر
کل گہرائی، جانبی منظر	mm	575
تنصیبی سطح سے بیرونی سرے تک، پینل کی جانب	mm	285
تنصیبی سطح سے، پینل کی جانب	mm	70
کل چوڑائی، سامنے کا منظر	mm	760
فیزوں کے درمیان فاصلہ	mm	250 + 250
پینل، لمبائی x چوڑائی x موٹائی	mm	185 x 150 x 50
پینل کی جانب کا ناپ، سامنے کا منظر (آرڈر کے مطابق)	mm	170

حفاظتی ہدایت: اکی میں بوجھ کے کرنٹ یا شارٹ سرکٹ کرنٹ کو کاٹنے کی صلاحیت نہیں ہوتی: چھریوں کو چلانے سے پہلے متعلقہ سرکٹ بریکر کھولیں، باہمی لاک کو فعال رکھیں، اور گراؤنڈنگ سوئچ صرف اس وقت بند کریں جب سرکٹ علیحدہ کر کے وولٹیج کے نہ ہونے کی تصدیق ہو چکی ہو۔ تنصیب، آپریشن اور دیکھ بھال اہل و ماہر عملہ ہی کروائے، اور فریم کا گراؤنڈنگ نیٹ ورک سے مضبوط ربط قائم رہے۔

عام سوالات

G اکی کو اور N استعمال کی جگہ یعنی ان ڈور کو ظاہر کرتا ہے، 30 ڈیزائن کا تسلسلی نمبر ہے اور 12 مقررہ وولٹیج kV میں ہے۔ D گراؤنڈنگ سوئچ کا اور M پینل قسم کی تنصیب کا اضافہ کرتا ہے، جبکہ سلاش کے بعد والے خانے مقررہ کرنٹ A میں اور 4 s کا مختصر مدت برداشت کرنٹ kA میں بتاتے ہیں۔

دونوں میں ایک ہی مشترکہ تین فیز فریم پر ایک جیسی گھومنے والی چھری استعمال ہوتی ہے۔ پینل قسم M میں سیٹ اپ کیوبیکل کی تنصیبی پلیٹ کے پیچھے لگایا جاتا ہے اور آپریٹنگ شافٹ اسی سے گزرتا ہے، اس لیے ہینڈل سامنے سے دستیاب رہتا ہے اور برقی حصے پینل کے پیچھے رہتے ہیں؛ فریم قسم کیوبیکل کے اندر مستقل کی جاتی ہے۔

انسولیٹر اور رابطے کے دو سیٹ فریم کی بالائی اور زیریں سطح پر مستقل کیے جاتے ہیں، اور متحرک چھری ان کے درمیان گھومتی ہے۔ گردش سے رابطہ بنتا یا ٹوٹتا ہے، اور کھلی حالت میں نظر آنے والا خلا باقی رہتا ہے؛ تینوں پول ایک ہی شافٹ سے جڑے ہونے کی وجہ سے اکٹھے چلتے ہیں۔

نہیں۔ یہ صرف وولٹیج کے باوجود بے بوجھ سرکٹوں کو جوڑتا، منتقل کرتا یا الگ کرتا ہے۔ بوجھ اور شارٹ سرکٹ کرنٹ متعلقہ سرکٹ بریکر کاٹتا ہے، جسے پہلے کھولنا ضروری ہے، اور گراؤنڈنگ چھری صرف سرکٹ کے علیحدہ ہونے اور وولٹیج نہ ہونے کی تصدیق کے بعد ہی بند کی جا سکتی ہے۔

50 Hz پر مقررہ وولٹیج 12 kV ہے، اور مقررہ کرنٹ 400، 630، 1000 یا 1250 A ہے۔ مختصر مدت برداشت کرنٹ 4 s کے لیے 12.5، 20 یا 31.5 kA اور پیک برداشت کرنٹ 31.5، 50 یا 80 kA ہے؛ انسولیشن کی سطح فیز اور زمین کے درمیان صنعتی تعدد پر 42 kV اور رعدی ضرب پر 75 kV ہے، نیز خلا کے پار 48 kV اور 85 kV ہے۔

سمندر کی سطح سے 1000 m تک کی بلندی، ارد گرد کی ہوا کا درجہ حرارت -10 °C سے +40 °C تک، نسبی نمی روزانہ کی اوسط 95% اور ماہانہ اوسط 90% سے زیادہ نہیں، زلزلے کی شدت 8 سے زیادہ نہیں، اور ایسی جگہ جہاں شدید گرد، زنگ، دھماکہ خیز مواد اور بار بار شدید کمپن نہ ہو۔ پینل کا ناپ 185 x 150 x 50 mm ہے، اور پینل کی جانب 170 mm کا ناپ آرڈر کے مطابق بنایا جا سکتا ہے۔

GN30-12M سیریز کا ان ڈور گھماؤ قسم کا اعلیٰ وولٹیج اکی، پینل قسم
