JDZ9-35Q JDZXF9-35Q JDZX9-35 kV Ichki Epoxy Quyma Kuchlanish Transformatori

Mahsulotga umumiy ko’rib chiqish

JDZ9-35Q JDZXF9-35Q JDZX9-35Q kuchlanish transformatori — 35 kV o’rta kuchlanishli taqsimlash tizimlari uchun mo’ljallangan ichki epoksi qolip qilingan bir fazali o’lchash qurilmasidir. Ushbu ilg’or kuchlanish transformatori epoksi smola izolyatsiya texnologiyasiga ega bo’lib, yaxshi dielektrik mustahkamlik va xizmat ko’rsatishsiz ishlash imkonini beradi, shu bilan birga ichki muhitda ishonchli ishlashni ta’minlaydi.

JDZ9-35Q seriyasi energiya hisoblagichlari, kuchlanish nazorati va rele himoyasi dasturlari uchun aniq kuchlanish o’lchashni ta’minlaydi. U turli aniqlik sinflariga (0,2; 0,5; 1,0) va turli o’ram konfiguratsiyalariga ega. Epoksi smola qolip qilingan tuzilishi 40,5/95/200 kV izolyatsiya darajasida ajoyib izolyatsiya xususiyatlarini ta’minlaydi hamda 600 VA gacha issiqlik chegaraviy quvvatini beradi. 107 kg og’irlikdagi ixcham dizayn o’rnatishni soddalashtiradi va tayanch konstruksiyaga talablarni kamaytiradi.

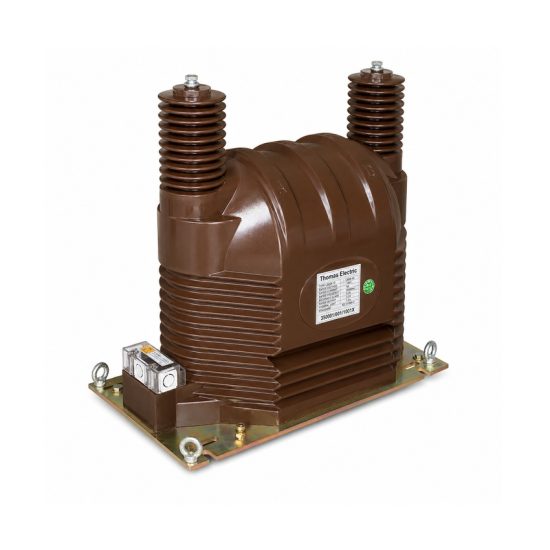

Mahsulot namoyishi

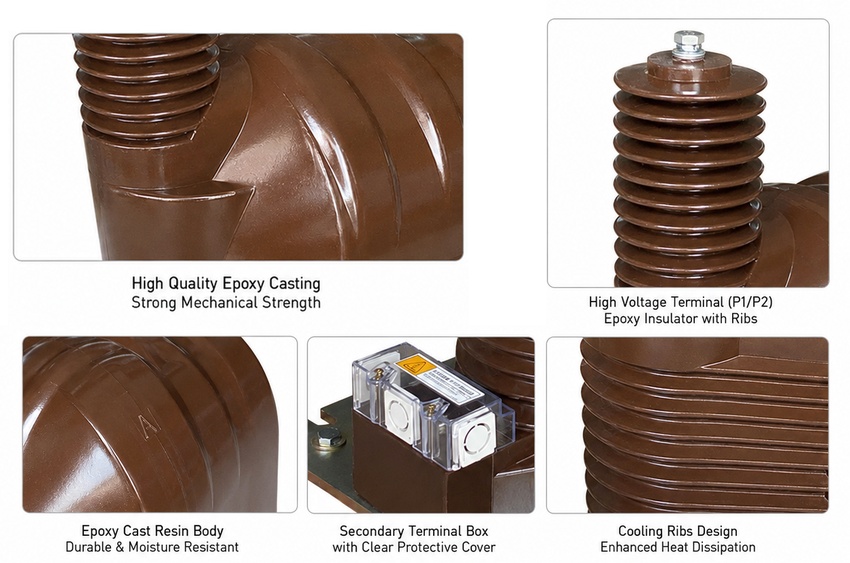

JDZ9-35Q kuchlanish transformatori tafsilotlari

Qo’llash sohasi

JDZ9-35Q seriyasi ishonchli bir fazali kuchlanish o’lchash talab qilinadigan ichki kommutatsion apparatlarda, pastkabel stansiyalarda va taqsimlash tarmoqlarida o’rnatiladi. Epoksi smola izolyatsiyasi namlikka chidamli va uzun muddatli bardoshli ishlashni ta’minlaydi. Odatda, aniq kuchlanish o’lchash va himoya maqsadida birlamchi va ikkilamchi o’ramlar yulduzli ulanish sxemasida uch fazali konfiguratsiyada ulanadi.

Asosiy qo’llash sohalari

35 kV ichki taqsimlash tarmoqlari
Kuchlanish o’lchash talab qilinadigan pastkabel stansiyalari
O’rta kuchlanishli elektr ta’minoti mavjud bo’lgan sanoat korxonalari
Energiya hisoblash dasturlari
Kuchlanish nazorati va rele himoyasi
Ichki elektr taqsimlash tizimlari

Qo’llash holatlari bo’yicha tadqiqotlar

Qo’llash holi 1: Pastkabel stansiyasida kuchlanishni o’lchash
Elektr ta’minot kompaniyalari energiya hisoblash va himoya maqsadida 35 kV ichki pastkabel stansiyalarida JDZ9-35Q epoksi qolip qilingan kuchlanish transformatorlaridan foydalanadi. Turli model variantlari (JDZ9-35Q, JDZF9-35Q, JDZX9-35Q, JDZXF9-35Q) oddiy bir o’ramdan tortib murakkab ko’p o’ramli konfiguratsiyagacha turli o’lchash talablari uchun moslashuvchanlikni ta’minlaydi. Epoksi smola izolyatsiyasi 40,5/95/200 kV izolyatsiya darajasida va xizmat ko’rsatishsiz ishlashda ishonchli ishlashni ta’minlaydi.

Qo’llash holi 2: Sanoatda o’rta kuchlanishli hisoblash
35 kV kiruvchi elektr ta’minotiga ega sanoat korxonalari energiya boshqaruvi va himoya koordinatsiyasi uchun aniq kuchlanish o’lchashni talab qiladi. JDZ9-35Q seriyasi turli o’lchash talablari uchun turli aniqlik sinflariga (0,2; 0,5; 1,0) ega bo’lib, turli yuklama sharoitlarida 600 VA gacha issiqlik chegaraviy quvvatini ta’minlaydi. Ixcham dizayn joy cheklangan kommutatsion panellarga o’rnatishni soddalashtiradi.

Qo’llash mosligi

Quyidagilarga mos keladi

Ichki 35 kV kuchlanishni o’lchash
Hisoblash va himoya talab qilinadigan pastkabel stansiyalari
O’rta kuchlanishli elektr ta’minotiga ega sanoat korxonalari
Kuchlanish nazorati dasturlari
Rele himoya tizimlari
Xizmat ko’rsatishsiz ishlash talab qilinadigan muhitlar

Quyidagilarga tavsiya etilmaydi

Tashqi o’rnatish dasturlari (tashqi foydalanish uchun moslashtirilgan modellardan foydalaning)
Joriy o’lchash dasturlari (buning o’rniga tok transformatoridan foydalaning)
40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfli modellardan foydalaning)
Bitta qurilmada uch fazali o’lchash talab qilinadigan dasturlar

O’rnatish shartlari

O’rnatish joyi: Ichki kommutatsion apparatlar, pastkabel stansiyalari yoki taqsimlash nuqtalari
Atrof-muhit harorati: -5°C dan +40°C gacha
Dengiz sathidan balandlik: ≤ 1000 m (standart), undan yuqori balandlik buyurtma asosida mavjud
Izolyatsiya: Epoksi smola qolip qilingan
Chastota: 50 Hz yoki 60 Hz
Ulanish: Bir fazali (uch fazali tizim uchun uchta qurilma)
Xizmat ko’rsatish: Minimal xizmat ko’rsatish talab qilinadi (epoksi smola dizayni)

Texnik parametrlar

JDZ9-35Q seriyasi turli o’lchash va himoya talablari uchun to’rtta model variantini o’z ichiga oladi. Barcha modellar 35 kV tizimlari uchun ichki epoksi qolip qilingan konstruktsiyaga ega. Ishlatish harorati -5°C dan +40°C gacha, GB20840.1.3 va IEC61869-1.3 standartlariga mos keladi.

Model	Nominal kuchlanish (kV)	Aniqlik sinfi & Nominal quvvat (VA)	Issiqlik chegaraviy quvvati (VA)	Izolyatsiya darajasi (kV)
JDZ9-35Q	35/0,1	0,2: 50 0,5: 120 1,0: 250	600	40,5/95/200
JDZF9-35Q	35/0,1/0,1	0,2: 20 0,5: 40 1,0: 60	2×300	40,5/95/200
JDZX9-35Q	35/√3 : 0,1/√3 : 0,1/3	0,2/3P(6P): 30 0,5/3P(6P): 60 1,0: 150	600	40,5/95/200
JDZXF9-35Q	35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3	0,2/0,5/3P(6P): 15/20/100	2×300	40,5/95/200

Eslatma 1: JDZ9-35Q – oddiy kuchlanish o’lchash uchun bitta ikkilamchi o’ram.

Eslatma 2: JDZF9-35Q – alohida hisoblash va himoya zanjirlari uchun ikkita ikkilamchi o’ram.

Eslatma 3: JDZX9-35Q – yer xatosini aniqlash uchun qoldiq kuchlanish o’ramiga ega bir fazali.

Eslatma 4: JDZXF9-35Q – ikkita ikkilamchi va qoldiq kuchlanish o’ramlariga ega kengaytirilgan konfiguratsiya.

Eslatma 5: Nominal quvvat va uning mos keladigan aniqlik sinfi har bir transformator uchun faqat bitta variant.

Eslatma 6: Agar foydalanuvchining ma’lumotlari yuqoridagi doiradan tashqari bo’lsa, ular ishlab chiqaruvchi va xaridor o’rtasidagi kelishuvga bog’liq bo’lishi mumkin.

O’rnatish

O’lchamlar haqida ma’lumot

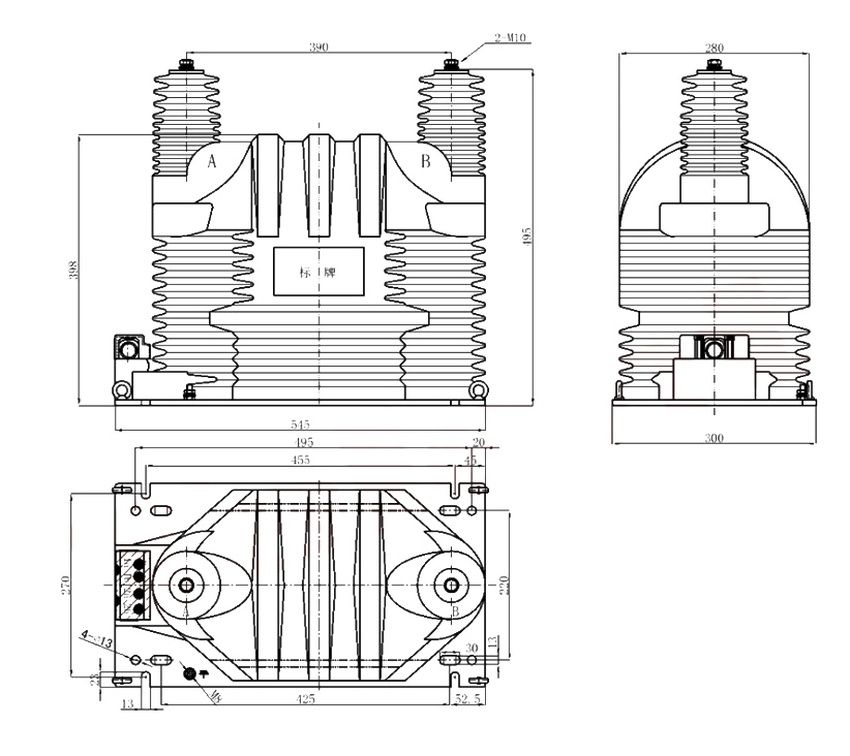

JDZ9-35Q kuchlanish transformatori o'lchov chizmasi

Umumiy o’lchamlar: Yuqori kenglik 390 mm, taglik kengligi 545 mm, balandligi 495 mm. Og’irligi: taxminan 107 kg. Mahkamlash teshiklari: taglikda 4-φ13.

Ulanish sxemasi

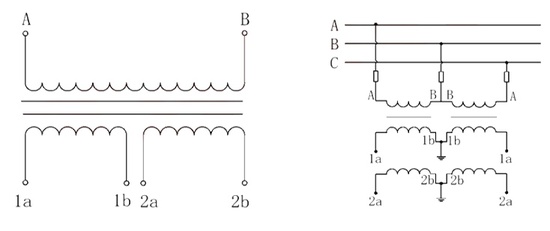

JDZ9-35Q kuchlanish transformatori ulanish sxemasi

Bir fazali ulanish: Birlamchi terminal A, B; Ikkilamchi terminal 1a-1b (hisoblash), 2a-2b (himoya). Ochiq delta konfiguratsiyasi uchun uch fazali V-ulanish mavjud.

O’rnatish yo’riqnomalari

Mahkamlash: Transformatorni taglikdagi mahkamlash teshiklaridan foydalanib tekis va barqaror sirtga mahkamlang. Mahkamlash sirti 107 kg og’irlikni ushlab tura olishiga ishonch hosil qiling.
Bo’sh joy: Ventilyatsiya va xizmat ko’rsatish uchun transformator atrofida yetarli bo’sh joy qoldiring. Minimal bo’sh joy talablari bo’yicha mahalliy elektr qoidalarga rioya qiling.
Birlamchi ulanish: Birlamchi terminal (A, B) ni 35 kV elektr tizimiga mos keladigan yuqori kuchlanishli kabel va ulagichlar orqali ulang. Mos moment qiymatlari bajarilishiga ishonch hosil qiling.
Ikkilamchi ulanish: Ikkilamchi terminalni ulanish sxemasiga muvofiq hisoblagich qurilmalari, himoya relélari yoki nazorat qilish jihozlari bilan ulang. Ikkinchi zanjirlar uchun elektromagnit aralashuvni kamaytirish uchun ekranlangan kabeldan foydalaning.
Yerga ulash: Xavfsizlik va aniq o’lchash uchun transformator tagligi va ikkilamchi zanjir neytral nuqtasini to’g’ri yerga ulang.

Epoksi smola xususiyatlari

Ajoyib izolyatsiya: Epoksi smola 40,5/95/200 kV gacha nominal izolyatsiya darajasida ajoyib dielektrik mustahkamlikni ta’minlaydi
Namlikka chidamlilik: Qolip qilingan smola tuzilishi namlik kirishini oldini oladi, nam muhitda barqaror ishlashni ta’minlaydi
Mexanik mustahkamlik: Epoksi smola korpusi yuqori zarba chidamliligiga va konstruktiv butunlikka ega
Xizmat ko’rsatishsiz: Yopiq epoksi dizayni muntazam izolyatsiya sinovlari yoki moyli xizmat ko’rsatishni beker qiladi
Uzoq xizmat muddati: Epoksi smola izolyatsiyasi qarishga chidamli bo’lib, o’nlab yillar davomida ishlash xususiyatlarini saqlaydi

Standartlar

GB20840.1.3 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
IEC61869-1.3 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
Mijozning maxsus talablari buyurtma asosida mavjud

Tanlash bo’yicha yo’riqnoma

JDZ9-35Q seriyali kuchlanish transformatorini tanlashda quyidagi omillarni hisobga oling:

Modelni tanlash: Oddiy o’lchash uchun JDZ9-35Q, ikkita ikkilamchi o’ram uchun JDZF9-35Q, yer xatosini aniqlash uchun JDZX9-35Q yoki keng qamrovli himoya uchun JDZXF9-35Q tanlang
Aniqlik sinfi: Daromad hisoblash uchun 0,2, nazorat dasturlari uchun 0,5, umumiy o’lchash uchun 1,0, himoya dasturlari uchun 3P(6P) tanlang
Yuklama talablari: Aniqlikni saqlash uchun nominal quvvat ulangan yukka (hisoblagich qurilmalari, relélarga) mos kelishiga ishonch hosil qiling
Atrof-muhit sharoiti: Atrof-muhit harorati (-5°C dan +40°C gacha) va dengiz sathidan balandlik (≤1000 m standart) o’rnatish muhitiga mos kelishini tekshiring

Buyurtma ma’lumotlari

JDZ9-35Q seriyali kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:

Model: JDZ9-35Q / JDZF9-35Q / JDZX9-35Q / JDZXF9-35Q
Nominal kuchlanish nisbati (masalan, 35/0,1 kV)
Aniqlik sinfi va nominal quvvat (masalan, 0,2, 50 VA)
Nominal chastota (50 Hz yoki 60 Hz)
Kerakli miqdor
Maxsus talablaringiz yoki noyob texnik xususiyatlaringiz bo’lsa

Tez-tez so’raladigan savollar

Epoksi qolip qilingan transformatorlar qattiq epoksi izolyatsiyasidan foydalanadi, minimal xizmat ko’rsatishni (moy sinovi yoki muhr tekshiruvi kerak emas) talab qiladi. Ular namlikka chidamli va ixcham dizaynga ega bo’lgani uchun ichki qo’llash uchun mos keladi. Moyli transformatorlar izolyatsiya va sovutish uchun transformator moyidan foydalanadi, yaxshi issiqlik tarqatishni ta’minlaydi, lekin moy sinovi va muhr tekshiruvi kabi muntazam xizmat ko’rsatishni talab qiladi.

Epoksi qolip qilingan transformatorlar minimal xizmat ko’rsatishni talab qiladi. Jismoniy shikastlanish yoki ifloslanishga nisbatan muntazam ko’rik tavsiya etiladi. Moyli transformatorlardan farqli o’laroq, moy sinovi, muhr tekshiruvi yoki moy almashtirish talab qilinmaydi. Qattiq izolyatsiya tizimi jihozning xizmat muddati davomida barqaror ishlashni ta’minlaydi.

Daromad hisoblash dasturlari uchun aniqlik sinfi 0,2 tavsiya etiladi, bu aniq energiya o’lchashni ta’minlaydi. 0,5 sinfi nazorat va umumiy o’lchash dasturlari uchun mos keladi. 6P(3P) sinfi aniqlikdan ko’ra ishonchlilik muhim bo’lgan himoya dasturlari uchun ishlatiladi.

Issiqlik chegaraviy quvvati transformator harorat ortish chegarasidan oshmasdan ta’minlay oladigan maksimal yuklamadir. JDZ9-35Q uchun issiqlik chegaraviy quvvati 600 VA. Bu ichki muhitda og’ir yuklama sharoitida ham ishonchli ishlashni ta’minlaydi.

Standart nisbatlar 35/√3 / 0,1/√3 / 0,1/√3 ni o’z ichiga oladi. Maxsus nisbatlar loyiha talablari asosida ishlab chiqarilishi mumkin. Maxsus texnik xususiyatlar va yetkazib berish muddatlari bo’yicha bizning texnik jamoaga murojaat qiling.

To’g’ri o’rnatilganda va oddiy ishlash sharoitida epoksi qolip qilingan transformatorlarning xizmat muddati 30 yildan ortiq. Qattiq izolyatsiya tizimi moyli izolyatsiya kabi vaqt o’tishi bilan buzilmaydi. Xizmat muddatiga ta’sir qiluvchi asosiy omillar ishlash harorati, yuklama sharoiti va atrof-muhit omillaridir.

JDZ9-35Q kuchlanish transformatorlari uchun GB20840.3-2013 (Xitoy standarti) va IEC61869-3:2011 (xalqaro standart) standartlariga mos keladi, bu esa mahsulotning ham mahalliy, ham xalqaro yuqori kuchlanishli o’lchash dasturlarida qo’llanilishiga mosligini ta’minlaydi.

Ichki o’rnatish UV-nurlanish, ekstremal haroratlar, ifloslanish va namlik kabi atrof-muhit omillaridan himoya qiladi. Bu jihozning xizmat muddatini uzaytiradi va xizmat ko’rsatish talablarini kamaytiradi. Ichki transformatorlar odatda kommutatsion apparatlar va boshqaruv paneliga integratsiya qilish uchun optimallashtirilgan ixchamroq dizaynga ega.
