JSXN-35kV Tashqi, moyli, uch fazali kuchlanish transformatori

Mahsulotga umumiy ko’rib chiqish

JSXN-35 kuchlanish transformatori — 35 kV yuqori kuchlanishli elektr tarmoqlari uchun mo’ljallangan tashqi, moyli, uch fazali o’lchov qurilmasidir. Bu mustahkam kuchlanish transformatori moyli izolyatsiya texnologiyasi va fayans izolyatorlari bilan jihozlangan bo’lib, qattiq tashqi muhit sharoitida ishonchli ishlashni ta’minlovchi yuqori dielektrik mustahkamlik va issiqlik tarqatish xususiyatlariga ega. Uch fazali konstruksiya bitta qurilmada uchta fazaning hammasini bir vaqtning o’zida o’lchash imkonini beradi, shu bilan uchta alohida bir fazali transformatorlarni qo’llash zaruratini yo’q qiladi.

JSXN-35 energiya hisoblagichlari, kuchlanish nazorati va releli himoya dasturlari uchun to’liq kuchlanish o’lchovini ta’minlaydi. U bir nechta aniqlik sinflariga (0,2; 0,5; 1,0) va moslashuvchan o’ram konfiguratsiyalariga (uch yoki to’rt o’ramli) ega. Moyli konstruksiya 40,5/80/185 kV izolyatsiya darajasida ajoyib izolyatsiya samarasini ta’minlab, 800 VA gacha termal chegaraviy quvvatni beradi. Integratsiyalangan moy saqlagichi, darajasi ko’rsatkichi va chiqarish klapani xizmat ko’rsatishni osonlashtirib, uzun muddatli ishlash ishonchliligini ta’minlaydi. Keng ishlash harorati diapazoni (-40°C dan +40°C gacha) uni qutb sovug’idan tropik issiqkunchagacha bo’lgan ekstremal iqlim sharoitlarida foydalanishga moslashtiradi.

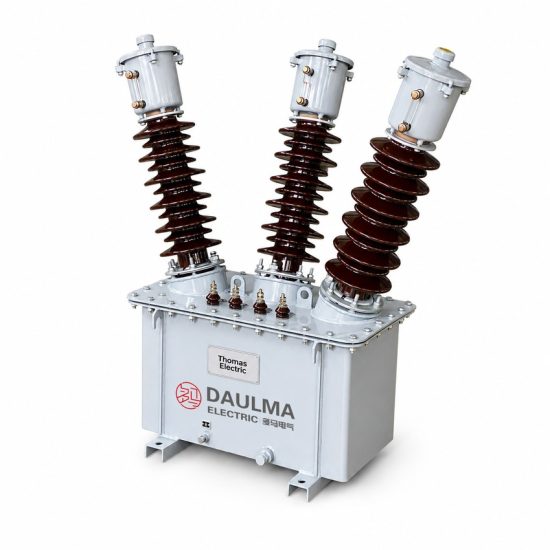

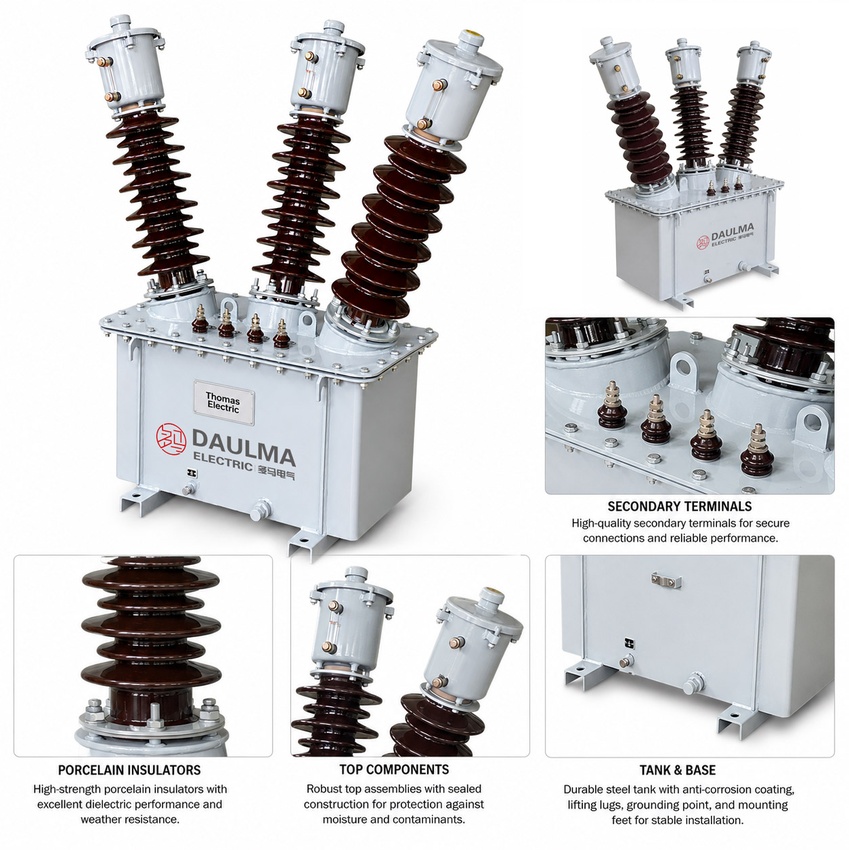

Mahsulot namoyishi

Qo’llanish sohasi

JSXN-35 tashqi muhitda qattiq ekologik sharoitlarda ishonchli uch fazali kuchlanish o’lchovini talab qiluvchi tashqi podstantsiyalarda, yuqori kuchlanishli kommutatsiya stansiyalarida va uzatish tarmoqlarida o’rnatiladi. Fayans izolyatorli moyli izolyatsiya tizimi quyosh nurlari, namlik va ifloslanishga chidamlilikni ta’minlaydi. Uch fazali konfiguratsiya uchta alohida bir fazali qurilmaga qaraganda o’rnatish maydonini va simlar murakkabligini kamaytiradi. Odatiy o’rnatish beton poydevorga mustahkamlash, yerga ulash va xizmat ko’rsatish uchun yetarli bo’sh joy ajratishni o’z ichiga oladi.

Asosiy qo’llanish sohalari

• 35 kV tashqi podstantsiyalar va kommutatsiya stansiyalari
• Yuqori kuchlanishli uzatish liniyalari kuchlanishini kuzatish
• Tashqi kommutatsion uskunalarga ega sanoat elektr ta’minoti tizimlari
• Qayta tiklanadigan energiya podstantsiyalari (shamol fermerlik xo’jaliklari, quyosh elektr stansiyalari)
• Tashqi taqsimlash tizimlari mavjud qishloq elektrlashtirish loyihalari
• Uch fazali kuchlanish o’lchovini talab qiluvchi kommunal tarmoqlar
• Ekstremal muhit sharoitlari (ekstremal haroratlar, yuqori ifloslanish) uchun qo’llanish

Qo’llanish holatlari bo’yicha tadqiqotlar

Qo’llanish holati 1: Tashqi podstantsiyada uch fazali kuchlanish o’lchovi
Kommunal xizmat ko’rsatuvchi tashkilotlar 35 kV tashqi podstantsiyalarda to’liq uch fazali kuchlanish o’lchovi va himoyasi uchun JSXN-35 moyli kuchlanish transformatorlaridan foydalanadi. Integratsiyalangan uch fazali konstruksiya uchta alohida bir fazali qurilmalarni qo’llash zaruratini yo’q qilib, o’rnatish maydonini 60% ga kamaytiradi va simlar murakkabligini soddalashtiradi. Fayans izolyatorli moyli izolyatsiya tizimi quyosh nurlari, yomg’ir, qor va sanoat ifloslanish kabi ekstremal ob-havo sharoitlariga chidamli. To’rt o’ramli konfiguratsiya hisob-kitob (0,2 aniqlik sinfi), himoya (3P) va ochiq delta yer xatosini aniqlash uchun alohida chiqishlarni ta’minlaydi, bu esa tizimning barcha rejimlarida ishonchli ishlashini kafolatlaydi.

Qo’llanish holati 2: Uzatish liniyasi kuchlanishini kuzatish
Yuqori kuchlanishli uzatish tarmoqlari tizimni kuzatish va boshqarish uchun aniq kuchlanish o’lchovini talab qiladi. JSXN-35 turli o’lchov talablari uchun bir nechta aniqlik sinflariga (0,2; 0,5; 1,0) ega bo’lib, bir vaqtning o’zida bir nechta hisoblagich va himoya relelarini quvvatlash uchun 800 VA gacha termal chegaraviy quvvatni ta’minlaydi. Moyli konstruksiya yuqori issiqlik tarqatish xususiyatiga ega bo’lib, atrof-muhit harorati yuqori (+40°C) bo’lsa ham to’liq yuk ostida doimiy ishlash imkonini beradi. Integratsiyalangan moy saqlagichi harorat o’zgarishlariga bog’liq ravishda moy hajmini kompensatsiya qiladi, ishlash harorati diapazoni (-40°C dan +40°C gacha) bo’ylab barqaror izolyatsiya samarasini saqlaydi.

Qo’llanish mosligi

Quyidagilar uchun mos:

• Tashqi 35 kV kuchlanish o’lchov dasturlari
• Bitta qurilmada uch fazali o’lchovni talab qiluvchi podstantsiyalar
• Qattiq muhit sharoitlarida o’rnatish (ekstremal haroratlar, yuqori ifloslanish)
• Yuqori termal quvvatni (800 VA gacha) talab qiluvchi dasturlar
• Uzatish liniyasi kuchlanishini kuzatish va himoya qilish
• Tashqi o’rta kuchlanishli kommutatsion uskunaga ega sanoat korxonalari
• Ob-havo omillariga ta’sir etiladigan qayta tiklanadigan energiya podstantsiyalari

Quyidagilar uchun tavsiya etilmaydi:

• Ichki o’rnatish dasturlari (JDZ9-35Q kabi ichki foydalanish uchun mo’ljallangan modellardan foydalaning)
• Oqim o’lchov dasturlari (buning o’rniga tok transformatoridan foydalaning)
• 40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfli modellardan foydalaning)
• Minimal xizmat ko’rsatishni talab qiluvchi dasturlar (moyli transformatorlar davriy moy tekshiruvini talab qiladi)
• Uchta alohida bir fazali qurilmalarni joylashtirish uchun yetarli joy bo’lmagan, joy cheklangan o’rnatishlar

O’rnatish sharoitlari

• O’rnatish joyi: Tashqi podstantsiyalar, kommutatsiya stansiyalari yoki uzatish tarmoqlari
• Atrof-muhit harorati: -40°C dan +40°C gacha (ichki modellarga qaraganda kengroq diapazon)
• Dengiz sathidan balandligi: ≤ 1000 m (standart), undan yuqori balandlik so’rov asosida mavjud
• Izolyatsiya: Moyli, fayans izolyatorlar bilan
• Chastota: 50 Hz yoki 60 Hz
• Faza konfiguratsiyasi: Uch fazali (bitta qurilma)
• Ifloslanish darajasi: II–IV-daraja (sanoat va sohil hududlari uchun mos)
• Shamol bosimi: 70 m/s gacha shamol tezligiga chidamli
• Zilzila bardoshliligi: 8-balli zilzilaga chidamli
• Xizmat ko’rsatish: Davriy moy sifati tekshiruvi va muhr tekshiruvi talab qilinadi

Texnik parametrlar

JSXN-35 seriyasi 35 kV tizimlar uchun tashqi, moyli, uch fazali kuchlanish transformatorlarini o’z ichiga oladi. Ishlash harorati -40°C dan +40°C gacha, GB20840.3-2013 va IEC61869-3:2011 standartlariga mos keladi.

Eslatma 1: Uch o’ramli konfiguratsiya (35/√3 : 0,1/√3 : 0,1/3) – hisob-kitob, himoya va yer xatosini aniqlash uchun standart Y/Y/△ ulanishi.

Eslatma 2: To’rt o’ramli konfiguratsiya (35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3) – alohida hisob-kitob va himoya zanjirlari uchun ikki qismli ikkilamchi chiqishlarga ega kengaytirilgan konfiguratsiya.

Eslatma 3: Nominal quvvat qiymatlari fazaga nisbatan berilgan (3× uch fazali jami quvvatni bildiradi).

Eslatma 4: Har bir transformator uchun nominal quvvat va unga mos keluvchi aniqlik sinfi faqat bitta variantda bo’ladi.

Eslatma 5: Agar foydalanuvchi ma’lumotlari yuqoridagi doiradan tashqariga chiqsa, ular ishlab chiqaruvchi va xaridor o’rtasidagi kelishuvga bog’liq bo’ladi.

O’rnatish

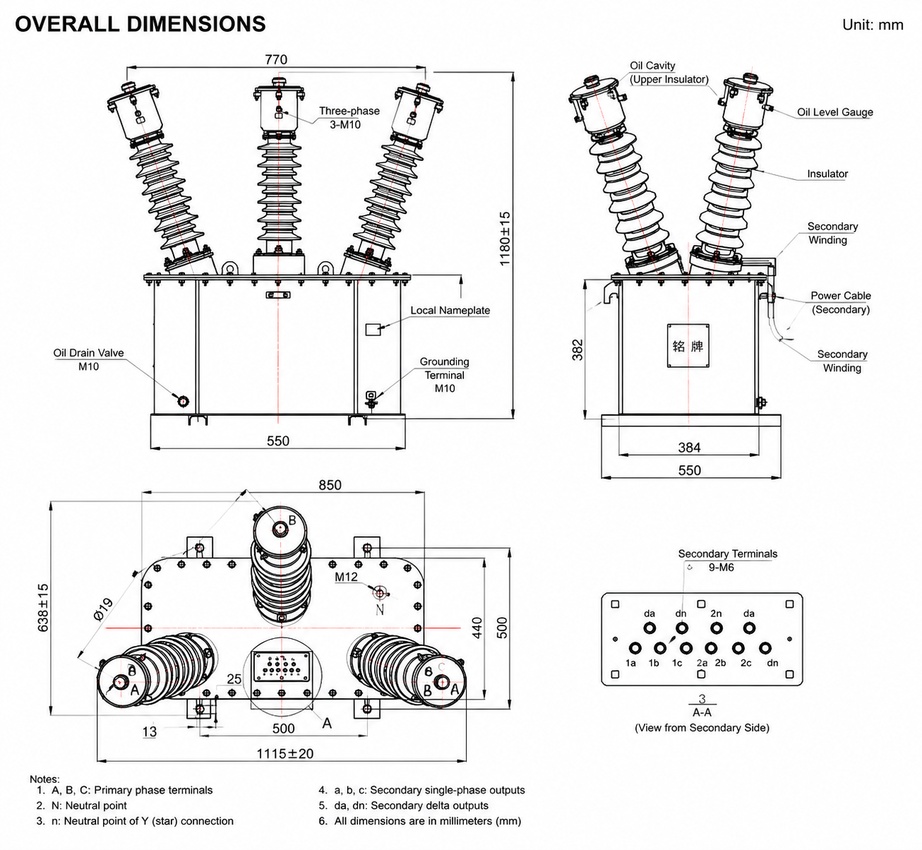

O’lchamlar bo’yicha ma’lumot

Umumiy o’lchamlar: Balandligi 1180±15 mm, poydevor kengligi 770 mm, umumiy uzunligi 1115±20 mm. Og’irligi: taxminan 250 kg (moyli). O’rnatish: Tirgak boltlari bilan beton poydevorga. Bo’sh joy: Xizmat ko’rsatish uchun transformator atrofida kamida 800 mm bo’sh joy kerak.

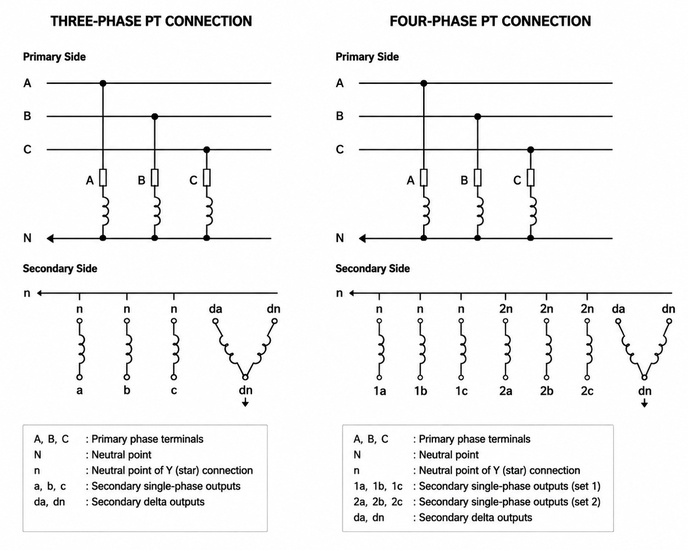

Simlar sxemasi

Uch o’ramli: Birlamchi A, B, C terminali yulduzcha ulanishda N neytral bilan ulanadi. Ikkinchi darajali a, b, c chiqishlari hisob-kitob uchun (neytral n bilan yulduzcha ulanish), da/dn esa ochiq delta yer xatosini aniqlash uchun. To’rt o’ramli: Himoya zanjiri uchun alohida ikkinchi darajali 2a, 2b, 2c chiqishlari va 2n neytrali mavjud.

O’rnatish qo’llanmasi

1. Poydevor: 250 kg og’irlikni ko’tara oladigan tekis beton poydevorga o’rnating. Poydevor suv to’planmasligi uchun yerdan 100 mm yuqorida bo’lishi kerak. Tirgak boltlaridan (M16) foydalaning va ularni poydevorga kamida 200 mm chuqurlikka mahkamlang.
2. Yerga ulash: Yerga ulash terminalini (M10) podstantsiya yerga ulash tarmog’iga kamida 50 mm² kesimli mis o’tkazgich orqali ulang. Yerga ulash qarshiligi 4 om dan kam bo’lishi kerak.
3. Bo’sh joy: Xizmat ko’rsatish va ventilyatsiya uchun barcha tomonlarda kamida 800 mm bo’sh joy saqlang. Mahalliy elektr qoidalari bo’yicha tirik qismlardan yetarli masofa saqlang (odatda 35 kV uchun 400 mm).
4. Birlamchi ulanish: Birlamchi terminallarni (A, B, C) mos keluvchi yuqori kuchlanishli o’tkazgichlar yoki magistral simlar orqali 35 kV elektr tizimiga ulang. Faza ketma-ketligi va moment spetsifikatsiyalariga (odatda M12 boltlar uchun 50 N·m) rioya qiling.
5. Ikkinchi darajali ulanish: Ikkinchi darajali terminallarni simlar sxemasiga muvofiq hisoblagichlarga, himoya relalariga yoki kuzatish uskunasiga ulang. Ikkinchi darajali zanjirlar uchun elektromagnit aralashuvni kamaytirish uchun ekranlangan kabeldan foydalaning. Ulashlarni to’g’ri amalga oshiring va belgilang.
6. Moy darajasini tekshirish: Quvvat berishdan oldin moy darajasi moy darajasi ko’rsatkichida normal diapazonda ekanligini tekshiring. Agar moy darajasi past bo’lsa, mos keluvchi transformator moyi (odatda 25# yoki 45# mineral moy) bilan to’ldiring.
7. Ishga tushirish sinovlari: Quvvat berishdan oldin izolyatsiya qarshiligini (20°C da kamida 1000 MΩ), burilish nisbatini va polarlikni sinab ko’ring. Barcha ulashlar mahkam va to’g’ri momentda ekanligini tekshiring.

Moyli izolyatsiya xususiyatlari

• Ajoyib issiqlik tarqatish: Moyli konstruksiya ajoyib issiqlik uzatishni ta’minlab, atrof-muhit harorati yuqori (+40°C) bo’lsa ham to’liq yuk ostida doimiy ishlash imkonini beradi. Moy aylanishi magnit yurituvchi va o’ramdagi issiqlikni tabiiy ravishda tarqatadi.
• Ajoyib dielektrik mustahkamlik: Transformator moyi 40 kV/2,5 mm dan ortiq dielektrik mustahkamlikka ega bo’lgan ajoyib izolyatsiya xususiyatlarini ta’minlaydi. Moy barcha bo’shliqlar va tirqishlarni to’ldirib, qisman razryad joylarini yo’q qiladi va kuchlanishning barqaror taqsimlanishini ta’minlaydi.
• O’z-o’zini tiklash xususiyatlari: Moyli izolyatsiya kichik elektr stressdan doimiy shikastsiz tiklanadi. Moy sifati davriy sinov va filtrlash orqali saqlanib, transformator xizmat muddati uzaytiriladi.
• Harorat kompensatsiyasi: Integratsiyalangan moy saqlagichi harorat o’zgarishlariga (-40°C dan +40°C gacha) bog’liq ravishda moy hajmini kompensatsiya qiladi, ishlash diapazoni bo’ylab barqaror moy darajasi va izolyatsiya samarasini saqlaydi.
• Uzun xizmat muddati: To’g’ri xizmat ko’rsatilgan moyli transformatorlarning xizmat muddati 30 yildan ortiq. Moy sifatini davriy tekshirish va xizmat ko’rsatish uskuna butun hayot davomida ishonchli ishlashni ta’minlaydi.

Xizmat ko’rsatish talablari

• Moy sifatini sinash: Eritilgan gaz tahlili (DGA) va dielektrik mustahkamlik sinovini yilda bir marta o’tkazing. Moy dielektrik mustahkamligi 30 kV/2,5 mm dan ortiq bo’lishi kerak. Agar dielektrik mustahkamlik spetsifikatsiyadan past tushsa, moy almashtirilsa yoki filtrlansa kerak.
• Muhrni tekshirish: Barcha rezina halqalar va muhrlarni yilda bir marta sizib ketish bor-yo’qligini tekshiring. Namlik kirishini va moy ifloslanishini oldini olish uchun buzilgan muhrlarni darhol almashtiring.
• Izolyatorlarni tekshirish: Fayans izolyatorlarni yilda bir marta yoriq, chip yoki ifloslanish bor-yo’qligini tekshiring. Agar ifloslanish mavjud bo’lsa, ruxsat etilgan erituvchi bilan tozalang. Shikastlangan izolyatorlarni darhol almashtiring.
• Moy darajasini kuzatish: Moy darajasi ko’rsatkichini oyda bir marta tekshiring. Moy darajasi barcha ishlash haroratlarida normal diapazonda bo’lishi kerak. Doimiy past moy darajasi sharoitlarini tekshiring va tuzating.
• Ulanishlarni mahkamlash: Barcha elektr ulashlarni yilda bir marta tekshiring va spetsifikatsiyaga muvofiq momentga torting. Bo’sh ulashlar qizib ketish va uskuna nosozligiga sabab bo’lishi mumkin.

Standartlar

• GB20840.3-2013 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• IEC61869-3:2011 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• Mijozga xos talablari so’rov asosida mavjud

Tanlash bo’yicha qo’llanma

JSXN-35 kuchlanish transformatorini tanlashda quyidagi omillarni hisobga oling:

• O’ram konfiguratsiyasi: Asosiy hisob-kitob va himoya uchun uch o’ramli (Y/Y/△) yoki ikki qismli ikkinchi darajali chiqishlar va kengaytirilgan zaxiralik uchun to’rt o’ramli tanlang
• Aniqlik sinfi: Daromad hisob-kitobi uchun 0,2, kuzatish dasturlari uchun 0,5, umumiy o’lchov uchun 1,0, himoya dasturlari uchun 3P tanlang
• Yuk talablari: Nominal quvvat ulangan yukka (hisoblagichlar, relelar) mos kelishini ta’minlang, shunda aniqlik saqlanadi. Uch o’ramli konfiguratsiya to’rt o’ramliga qaraganda yuqori termal chegaraga (800 VA) ega
• Atrof-muhit sharoitlari: Atrof-muhit harorati (-40°C dan +40°C gacha), balandligi (≤1000 m standart) va ifloslanish darajasi o’rnatish muhitingizga mos kelishini tekshiring
• Xizmat ko’rsatish qobiliyati: Moyli transformatorlar davriy xizmat ko’rsatishni (moy sinovi, muhr tekshiruvi) talab qiladi. Uzoq muddatli ishlash uchun xizmat ko’rsatish resurslari mavjudligiga ishonch hosil qiling
• Joy cheklovlari: Uch fazali konstruksiya uchta alohida bir fazali qurilmaga qaraganda kamroq joy talab qiladi, lekin xizmat ko’rsatish uchun yetarli bo’sh joy kerak

Buyurtma ma’lumotlari

JSXN-35 kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:

• Model: JSXN-35
• O’ram konfiguratsiyasi: Uch o’ramli yoki To’rt o’ramli
• Nominal kuchlanish nisbati (masalan, 35/√3 / 0,1/√3 / 0,1/3 kV)
• Aniqlik sinfi va nominal quvvat (masalan, 0,2/3P, 3×(60/100)VA)
• Nominal chastota (50 Hz yoki 60 Hz)
• Kerakli miqdor
• Maxsus talablari yoki sozlanadigan spetsifikatsiyalari
