Mahsulotga umumiy ko’rib chiqish

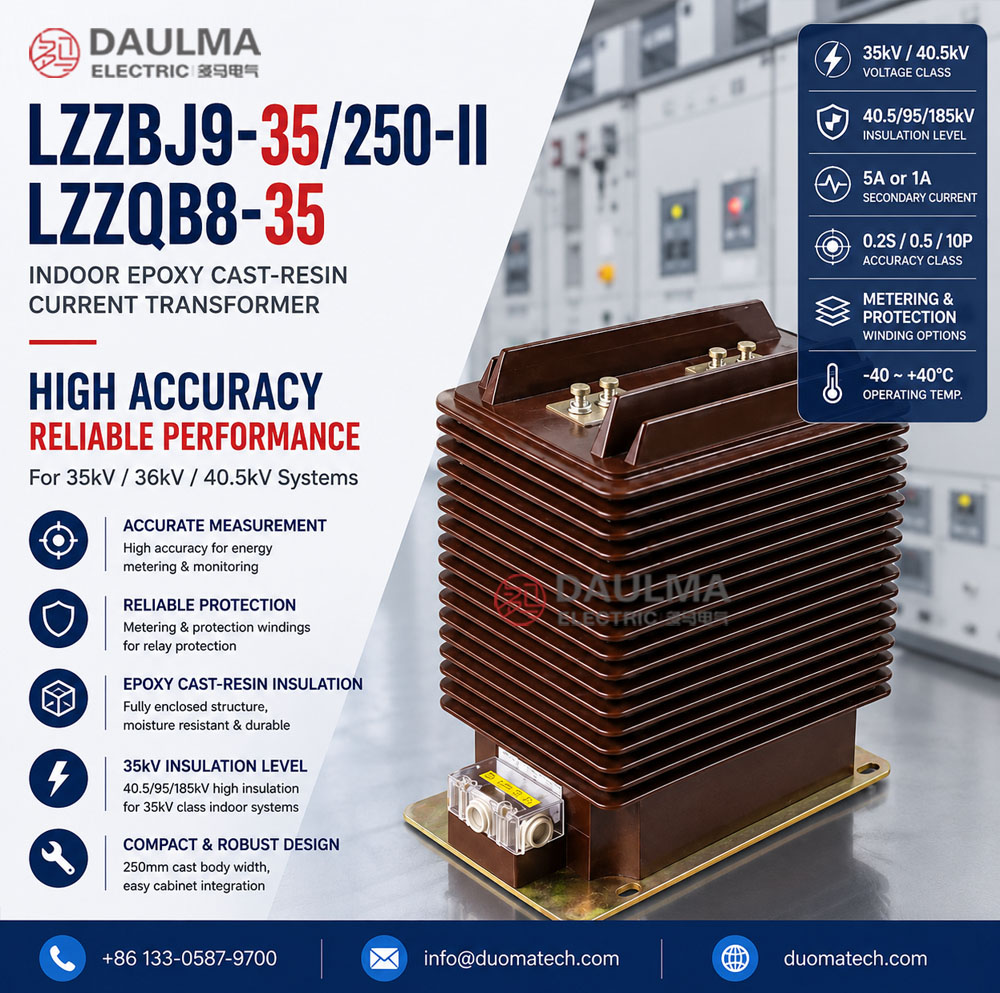

LZZBJ9-35/250-II / LZZB8-35 ichki epoksi quyilgan tokli transformator — 35 kV / 36 kV / 40,5 kV ichki o’rta kuchlanishli elektr tizimlari uchun mo’ljallangan to’liq yopiq tayanch turidagi tokli transformator hisoblanadi. U 50 Hz yoki 60 Hz nominal chastotali o’zgaruvchan tok tarmoqlarida tokni o’lchash, energiya hisobini yuritish va releli himoya qilish uchun ishlatiladi. Mahsulot epoksi smola izolyatsiyasi bilan ishlab chiqarilgan bo’lib, birlamchi o’ram, ikkilamchi o’ram hamda magnit yadro rezina korpus ichiga berkitilgan. Bu ichki kommutatsiya qurilmalarida yuqori izolyatsiya mustahkamligi, namlikka chidamlilik va mexanik barqarorlikni ta’minlaydi.
Ushbu sahifa LZZBJ9-35/250-II va LZZB8-35 35 kV sinfli ichki tayanch turidagi tokli transformator platformasi uchun mo’ljallangan. Model belgilanishida 250 — epoksi quyish korpusining eni / mahsulot tanasining eni 250 mm ekanligini anglatadi. Bu kommutatsiya qurilmalari mosligi, izolyatsiya oraliqlari va shkaf tartibiga juda muhim konstruktiv o’lchovdir. Kichikroq 10 kV yoki 24 kV ichki tokli transformatorlariga nisbatan ushbu mahsulot 40,5/95/185 kV yuqori izolyatsiya darajasiga, yuqori kuchlanishli kommutatsiya qurilmalariga, kattaroq izolyatsiya tanasiga hamda ko’p o’ramli hisob-kitob/himoya kombinatsiyalariga ega bo’lgan konstruksiya sifatida ishlab chiqilgan. Loyihaviy hujjatlarga ko’ra, havo bilan izolyatsiyalangan kommutatsiya qurilmalari, ichki taqsimlash shkaflari hamda 3000 m gacha balandlikdagi ichki xizmat sharoitlarida foydalanish uchun mos keladi.
Mahsulot turi
| Element | Xususiyat |
|---|---|
| Mahsulot nomi | Ichki epoksi quyilgan tokli transformator |
| Modellar | LZZBJ9-35/250-II / LZZB8-35 |
| O’rnatish sharti | Ichki |
| Konstruksiya | To’liq yopiq tayanch turidagi / ustun turidagi epoksi smola quyishli konstruksiya |
| Quyish korpusining eni | Model belgilanishida “250” sifatida ifodalangan 250 mm ma’lumot |
| Qo’llanish sohasi | Tokni o’lchash, energiya hisobini yuritish va releli himoya |
| Tizim kuchlanish sinfi | 35 kV / 36 kV / 40,5 kV |
| Nominal izolyatsiya darajasi | 40,5/95/185 kV |
| Nominal chastota | 50 Hz yoki 60 Hz |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Odatiy o’rnatish | Havo bilan izolyatsiyalangan kommutatsiya qurilmalari, ichki taqsimlash shkaflari va quvvat o’lchash paneli |
Model izohi
- L: Tokli transformator.
- Z: Tayanch turidagi / ustun turidagi tokli transformator konstruksiyasi.
- Z: Epoksi smola quyish izolyatsiyasi.
- B: Hisob-kitob va himoya o’ramlari variantlariga ega tokli transformator seriyasi.
- J: Mustahkamlangan / kuchaytirilgan konstruksiya dizayni, odatda himoya qobiliyatiga ega tokli transformator platformalari uchun ishlatiladi.
- 9: Dizayn ketma-ketligi / mahsulot platformasi kodi.
- 35: 35 kV sinfli mahsulot platformasi, 35 kV, 36 kV va 40,5 kV tizimlari uchun mos keladi.
- 250: Epoksi quyish korpusining eni, ya’ni mahsulotning epoksi smola korpusining eni 250 mm.
- II: Konstruksiya versiyasi kodi
Qo’llanish sohalari
- 35 kV, 36 kV va 40,5 kV ichki o’rta kuchlanishli elektr tizimlari
- Havo bilan izolyatsiyalangan kommutatsiya qurilmalari va ichki taqsimlash shkaflari
- Kiruvchi va chiquvchi liniya zanjirlarida tokni o’lchash
- Energiya hisobini yuritish va quvvat o’lchash panellari
- Liniyalar, transformatorlar va magistral bo’limlari uchun releli himoya
- Sanoat transformator stansiyalari, kommunal transformator stansiyalari va elektr taqsimlash xonalari
- Loyihaviy hujjatlarga ko’ra 3000 m gacha balandlikdagi ichki qo’llash sharoitlari
- Shkaf tartibi va izolyatsiya mosligi uchun 250 mm quyish korpus eniga ehtiyoj sezadigan loyihalar
Xususiyatlari
- 250 mm quyish korpus eni: Model belgilanishidagi “250” epoksi quyish korpusining eni / mahsulot tanasining enini anglatadi, bu esa shkaf mosligi va tartibni boshqarishni aniqroq qiladi.
- 35 kV sinfli izolyatsiya platformasi: 35 kV / 36 kV / 40,5 kV ichki tizimlar uchun 40,5/95/185 kV nominal izolyatsiya darajasi.
- To’liq yopiq smola korpusi: Birlamchi o’ram, ikkilamchi o’ram hamda yadro quyilgan smola izolyatsiya korpusi ichiga berkitilgan.
- Tayanch turidagi konstruksiya: Ichki kommutatsiya qurilmalariga mahkamlash, barqaror mexanik tayanch hamda shkafga qulay integratsiya qilish uchun mo’ljallangan.
- O’lchash va himoya yadrolari: Alohib o’lchash va himoya o’ramlarini qo’llab-quvvatlaydi, jumladan, bir xil nisbatli va ikki xil nisbatli ulash sxemalari.
- Yuqori yuklama va yuqori tok variantlari: Odatiy loyiha konfiguratsiyalari texnik shartnomaga ko’ra 300/5 A yoki 0,2S / 5P20 va 50 VA bilan 2500 A kabi yuqori tok variantlarini o’z ichiga oladi.
- Namlikka chidamli izolyatsiya: Epoksi smola quyish ichki elektr taqsimlash xonalarida izolyatsiya barqarorligini yaxshilaydi.
- Yuqori balandlikka mosligi: Loyihaviy izolyatsiya mosligi tasdiqlangan holda 3000 m gacha balandlikdagi ichki xizmat sharoitlarida ishlatish mumkin.
Konstruksiya umumiy ko’rinishi
LZZBJ9-35/250-II / LZZB8-35 tokli transformatori epoksi smola quyish izolyatsiyasi va to’liq yopiq tayanch turidagi konstruksiyaga ega. Birlamchi chiqish terminallari P1 va P2 deb belgilangan. Ikkilamchi terminal guruhlari o’ram tartibiga qarab, masalan, 1S1, 1S2, 2S1, 2S2 yoki ikki xil tok nisbati mahsulotlari uchun 1S3 va 2S3 kabi kengaytirilgan shakllarda belgilanadi.
Mahsulot ichki kommutatsiya qurilmalariga o’rnatish uchun mo’ljallangan. 250 mm quyish korpus eni shkaf eni, o’tkazgich joylashuvi, terminal oraliqlari, ikkilamchi sim tortish joyi hamda o’rnatish teshiklari joylashuvi bilan birgalikda tekshirilishi kerak. Yakuniy kontur chizmasi va ulash sxemasi ishlab chiqarishdan oldin tasdiqlanishi shart.
Ish prinsipi
Tokli transformatori 35 kV / 36 kV / 40,5 kV zanjirdagi birlamchi tokni standartlashtirilgan ikkilamchi tokka, odatda 5 A yoki 1 A ga aylantiradi. Ikkilamchi tok energiya hisoblagichlari, o’lchash asboblari, himoya relelari yoki monitoring qurilmalariga yetkaziladi. Bu yuqori kuchlanishli birlamchi zanjirga bevosita elektr ulanmasdan xavfsiz tok o’lchash va himoya boshqaruvini amalga oshirish imkonini beradi.
Hisob-kitob dasturlari uchun tokli transformator tanlangan aniqlik sinfi va nominal yuklama doirasida nisbat xatosi hamda fazaviy siljishni saqlashi kerak. Himoya dasturlari uchun himoya o’rami nosozlik tok sharoitlarida ishonchli ikkilamchi chiqishni ta’minlashi kerak. Shuning uchun tok nisbati, ikkilamchi tok, aniqlik sinfi, nominal yuklama, qisqa muddatli issiqlik tok hamda dinamik tok kommutatsiya qurilmasi dizayni va tizim qisqa tutashuv darajasiga qarab birgalikda tanlanishi kerak.
Texnik ma’lumotlar
| Parametr | Xususiyat |
|---|---|
| Modellar | LZZBJ9-35/250-II / LZZB8-35 |
| Mahsulot turi | Ichki epoksi quyilgan tokli transformator |
| Quyish korpusining eni | 250 mm ma’lumot |
| Tizim kuchlanish sinfi | 35 kV / 36 kV / 40,5 kV |
| Nominal izolyatsiya darajasi | 40,5/95/185 kV |
| Nominal chastota | 50 Hz yoki 60 Hz |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Chastota bo’yicha chidam kuchlanishi | Birlamchidan ikkilamchiga va yerga: 95 kV / 1 daqiqa ma’lumot |
| Ikkilamchi chastota bo’yicha chidam kuchlanishi | Ikkilamchidan ikkilamchiga va yerga: 3 kV / 1 daqiqa ma’lumot |
| Yorug’lik impulsi chidam kuchlanishi | 40,5 kV izolyatsiya darajasi uchun 185 kV ma’lumot |
| Atrof-muhit harorati | -15°C dan +40°C gacha ma’lumot; kunlik o’rtacha +30°C dan oshmaydi |
| Balandlik | Yuqori balandlikdagi ichki xizmat uchun 3000 m dan oshmaydi |
| Namlik sharti | 24 soatlik o’rtacha nisbiy namlik 95% dan oshmaydi |
| Ifloslanish darajasi | Ichki xizmat sharti uchun II sinf ma’lumot |
| Qo’llaniladigan standartlar | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; kelishuvga ko’ra eski IEC 60044-1 / GB1208 / JJG 1021 standartlari ham qo’llaniladi |
Tanlov jadvali
Quyidagi tanlov jadvali veb-sayt ekranida namoyish qilish uchun tashkillashtirilgan. Uzoq jadval sarlavhalari va aniqlik sinfi kataklari responsiv mahsulot sahifalarida to’ldirishni kamaytirish uchun bir necha qatorga bo’lingan. Yakuniy qiymatlar tasdiqlangan chizma, nom plakati va sinov hisoboti asosida tasdiqlanishi kerak.
| Nominal
Birlamchi |
Aniqlik
Sinf |
Nominal
Chiqish |
Qisqa muddatli IssiqlikToki |
Nominal
Dinamik |
|---|---|---|---|---|
| 50 | 0,2 / 0,2 0,2 / 0,5 0,5 / 0,5 0,2 / 5P20 0,5 / 5P20 0,2S / 5P20 |
0,2: 15 VA 0,5: 25 VA 5P20: 50 VA |
3 kA | 7,5 kA |
| 75 | 0,2: 15 VA 0,5: 25 VA 5P20: 50 VA |
5 kA | 12,5 kA | |
| 100 | 0,2: 15 VA 0,5: 25 VA 5P20: 50 VA |
8 kA | 20 kA | |
| 200, 300, 400 | 0,2: 15 VA 0,5: 25 VA 5P20: 50 VA |
20 kA | 50 kA | |
| 600 | 0,2: 15 VA 0,5: 25 VA 5P20: 50 VA |
31,5 kA | 80 kA | |
| 800, 1000, 1200, 1500, 1600 | 0,2 / 0,5 / 5P20 0,2S / 0,5 / 5P20 5P20 / 5P20 |
0,2: 15 VA 0,5: 25 VA 5P20: 50 VA |
40 kA | 100 kA |
| 2500 | 0,2S / 5P20 0,2 / 5P20 0,5 / 5P20 |
Himoya o’rami uchun odatda 50 VA | Kelishuvga ko’ra | Kelishuvga ko’ra |
Eslatma: Foydalanuvchi talablari va texnik shartnomaga ko’ra maxsus tok nisbati, aniqlik sinfi, nominal chiqish hamda issiqlik / dinamik tok parametrlari ishlab chiqarilishi mumkin.
Ulashing sxemasi
Mahsulot bitta tok nisbati va ikkita tok nisbati uchun ikkilamchi ulash tartiblarini qo’llab-quvvatlaydi. Haqiqiy ulash mahsulot bilan yetkaziladigan tasdiqlangan terminal sxemasiga rioya qilinishi kerak.
| Ulashing turi | Terminal belgilanishi | Qo’llash eslatmasi |
|---|---|---|
| Bitta tok nisbati | O’lchash o’rami uchun 1S1–1S2 Himoya o’rami uchun 2S1–2S2 |
Alohida hisob-kitob va releli himoya chiqishlari uchun oddiy tartib. |
| Ikkita tok nisbati | 1S1–1S2 / 1S1–1S3 2S1–2S2 / 2S1–2S3 |
Kichik tok nisbati va yuqori tok nisbati turli ikkilamchi terminal kombinatsiyalari orqali tanlanadi. |
| Misol | Birlamchi tomon P1–P2 Ikkilamchi tomon 1S1–1S2, 2S1–2S2 yoki 1S1–1S3, 2S1–2S3 |
Misol uchun, 50/100/5 A turli ikkilamchi terminallardan foydalanib 50/5 A va 100/5 A chiqishini tanlash mumkin. |
Ulashing eslatmasi: Ikkita tok nisbati tokli transformatorlari uchun kichik tok nisbati va yuqori tok nisbati bir vaqtning o’zida ulanmasligi kerak. Foydalanilmayotgan terminallar tasdiqlangan ulash ko’rsatmalariga muvofiq ochiq qoldirilishi kerak, birlamchi tok ishlayotganda faol ikkilamchi zanjir hech qachon ochiq qoldirilmasligi kerak.
Ish sharoitlari
- O’rnatish: 35 kV / 36 kV / 40,5 kV kommutatsiya qurilmalari va taqsimlash tizimlari uchun ichki o’rnatish.
- Nominal chastota: 50 Hz yoki 60 Hz.
- Atrof-muhit harorati: -15°C dan +40°C gacha ma’lumot; kunlik o’rtacha harorat +30°C dan oshmaydi.
- Balandlik: Yuqori balandlikdagi loyihaviy hujjatlar uchun 3000 m dan oshmaydi.
- Namlik: 24 soatlik o’rtacha nisbiy namlik 95% dan oshmaydi.
- Ifloslanish darajasi: Ichki xizmat sharti uchun II sinf ma’lumot.
- Mexanik shart: O’rnatish joyida kuchli titrayotgan yoki urilish bo’lmasligi kerak.
- Havo sifati: Atrof-muhit havosi chang, tutun, korroziyaga sababchi gazlar, bug’lar yoki tuz bilan sezilarli darajada ifloslanmasligi kerak.
O’rnatish va o’lchamlar
LZZBJ9-35/250-II / LZZB8-35 35 kV sinfli kommutatsiya qurilmalari yoki ichki taqsimlash shkaflariga o’rnatiladi. Chunki 250 mm kodi quyish korpusining enini anglatadi, shkaf mosligi korpus eni, birlamchi terminal oraliqlari, ikkilamchi terminal qutisi kirish joyi, zarur izolyatsiya oraliqlari hamda o’tkazgich tartibiga e’tibor qaratishi kerak. Asos tasdiqlangan kontur chizmasiga muvofiq mahkamlanishi kerak hamda ikkilamchi terminal qutisi shkaf yig’ilgandan keyin ham kirish mumkin bo’lib qolishi kerak.
| O’rnatish elementi | Tavsiya etilgan tekshirish nuqtasi |
|---|---|
| Quyish korpusining eni | 250 mm mahsulot tanasining enini shkaf joyi va izolyatsiya tartibi bilan solishtiring. |
| Mahkamlash poydevori | O’rnatishdan oldin poydevor o’lchamlari, mahkamlash teshiklari va tayanch mustahkamligini tekshiring. |
| Birlamchi terminallar | P1 / P2 yo’nalishini, o’tkazgich ulash usulini va izolyatsiya oraliqlarini tekshiring. |
| Ikkilamchi terminal qutisi | Sim tortish, sinov o’tkazish, tekshirish va germetizatsiya qilish uchun kirish joyini ajrating. |
| Kommutatsiya qurilmasi oraliqlari | Shkaf ichidagi fazadan-fazaga va fazadan-yerga oraliqlarni tasdiqlang. |
| Yerga ulash | Ikkilamchi zanjirning bitta nuqtasini loyiha yerga ulash dizayniga muvofiq yerga ulang. |
| Chizmani tasdiqlash | Yakuniy ishlab chiqarish va o’rnatish uchun tasdiqlangan kontur chizmasi va terminal sxemasidan foydalaning. |
O’ramlar va terminal belgilanishi
Birlamchi chiqish terminallari P1 va P2 deb belgilangan. Ikkilamchi o’ram terminallari ikkilamchi chiqishlar soniga qarab, masalan, birinchi ikkilamchi o’ram uchun 1S1 / 1S2 va ikkinchi ikkilamchi o’ram uchun 2S1 / 2S2 deb belgilanadi. Ikkita tok nisbati tokli transformatorlari uchun 1S3 va 2S3 kabi kengaytirilgan terminallardan foydalanilishi mumkin.
| Terminal | Funksiya | Qo’llash eslatmasi |
|---|---|---|
| P1 / P2 | Birlamchi terminallar | Birlamchi tok yo’nalishi va polyarlikka ma’lumot berish uchun ishlatiladi. |
| 1S1 / 1S2 | Birinchi ikkilamchi o’ram | Odatda hisob-kitob yoki o’lchash zanjiri uchun ajratiladi. |
| 2S1 / 2S2 | Ikkinchi ikkilamchi o’ram | Odatda releli himoya zanjiri uchun ajratiladi. |
| 1S3 / 2S3 | Kengaytirilgan nisbat terminallari | Tasdiqlangan ulash sxemasiga muvofiq ikkita tok nisbati mahsulotlari uchun ishlatiladi. |
| Yerga ulash nuqtasi | Ikkilamchi zanjir yerga ulash ma’lumoti | Ikkilamchi zanjirning bitta nuqtasi loyiha amaliyotiga muvofiq yerga ulanishi kerak. |
Standartlar va moslik
Xalqaro mahsulot sahifalari uchun LZZBJ9-35/250-II / LZZB8-35 IEC 61869-1 va IEC 61869-2 standartlariga muvofiq belgilanishi kerak. GB asosidagi hujjatlar GB/T 20840.1 va GB/T 20840.2 standartlariga murojaat qilishi mumkin. IEC 60044-1, GB1208 va JJG 1021 kabi eski katalog ma’lumotlari solishtirish yoki tender mosligi uchun saqlanishi mumkin, ammo zamonaviy mahsulot hujjatlari IEC 61869 va GB/T 20840 seriyalari standart tilini afzal ko’rish kerak.
Xavfsizlik eslatmalari
- O’rnatishdan oldin kuchlanish sinfi, nominal izolyatsiya darajasi, tok nisbati, ikkilamchi tok, aniqlik sinfi va nominal chiqishni tasdiqlang.
- 250 mm quyish korpus eni shkaf joyi, izolyatsiya masofasi va terminal kirish talablari bilan mos kelishini tasdiqlang.
- Tanlangan tokli transformator kommutatsiya qurilmasi izolyatsiya masofasi va tizim qisqa tutashuv darajasiga mos kelishini tekshiring.
- Hisoblagichlar, relelar yoki sinov uskunalari ulanishidan oldin P1 / P2 polyarligi va ikkilamchi terminal belgilanishini tekshiring.
- Ikkita nisbatli tokli transformatorlar uchun kuchlanish berishdan oldin to’g’ri ikkilamchi terminal guruhini tasdiqlang.
- Tokli transformator shkafda mustahkam mahkamlanishini va barcha birlamchi o’tkazgich ulanishlari loyiha talablari asosida mahkamlanishini ta’minlang.
- Ikkilamchi zanjirning bitta nuqtasini kommutatsiya qurilmasi yerga ulash dizayniga muvofiq yerga ulang.
- Birlamchi tok oqayotganda tokli transformator ikkilamchi zanjiri hech qachon uzilmasligi kerak.
- Hisoblagichlar, relelar yoki sinov qurilmalarini uzishdan oldin faol ikkilamchi zanjirni ruxsat etilgan qisqartirish qurilmasi bilan qisqartiring.
- Epoksi smola sirtini toza va quruq saqlang, bu iz hosil bo’lish va izolyatsiya xavfini kamaytiradi.
- Tokli transformatorni kuchli kondensatsiya, korroziyaga sababchi gaz, portlovchi atmosfera yoki loyihaviy chegaralardan tashqari nozik titrayotgan muhitda ishlating.
- O’rnatish, sinov o’tkazish va ishga tushirish malakali o’rta kuchlanishli elektr mutaxassislari tomonidan amalga oshirilishi kerak.
