Produk Oorsig
Funksionele Definisie
Die BH-0.66(I)-reeks stroomtransformators is presisie elektromagnetiese instrumente wat ontwerp is vir akkurate stroommeting, energiemeting en relaaisbeskermingstoepassings in laagspannings wisselstroom kragverspreidingstelsels. Hierdie venster-tipe (busbuss) transformators maak gebruik van beginsels van elektromagnetiese induksie om galvanies geïsoleerde sekondêre stroomseine te lewer wat proporsioneel is tot die primêre stroom in 0.66 kV-klas elektriese installasies.
Kernspesifikasie Opsomming
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanningsklas | 0.66 kV klas (660V laagspanningsverspreidings toepassings) |
| Geskatte frekwensie | 50 Hz (60 Hz beskikbaar op versoek) |
| Geskatte primêre stroom | 30 A, 40 A, 50 A, 60 A, 80 A, 100 A, 120 A |
| Geskatte sekondêre stroom | 5 A |
| Akkuraatheidsklasse | Metings: 0.5, 1.0 / Beskerming: 1 (soos gespesifiseer) |
| Geskatte las | Per kern/winding soos gespesifiseer (VA) |
| Laspotensiaalfaktor | cosφ = 0.8 (naloop) tensy anders aangedui |
| Kortsluit weerstand | Ith (1 s) en Idyn (piek) volgens bestelde spesifikasie |
| Isolasievlak | Volgens GB/T 20840.2 en IEC 61869-2 vereistes |
| Toepaslike standaarde | IEC 61869-1 / IEC 61869-2; GB/T 20840.1 / 20840.2; GB 1208-1997 |
| Konstruksietipe | Venster-tipe (busbuss) vir deurlopende geleierinstallasie |

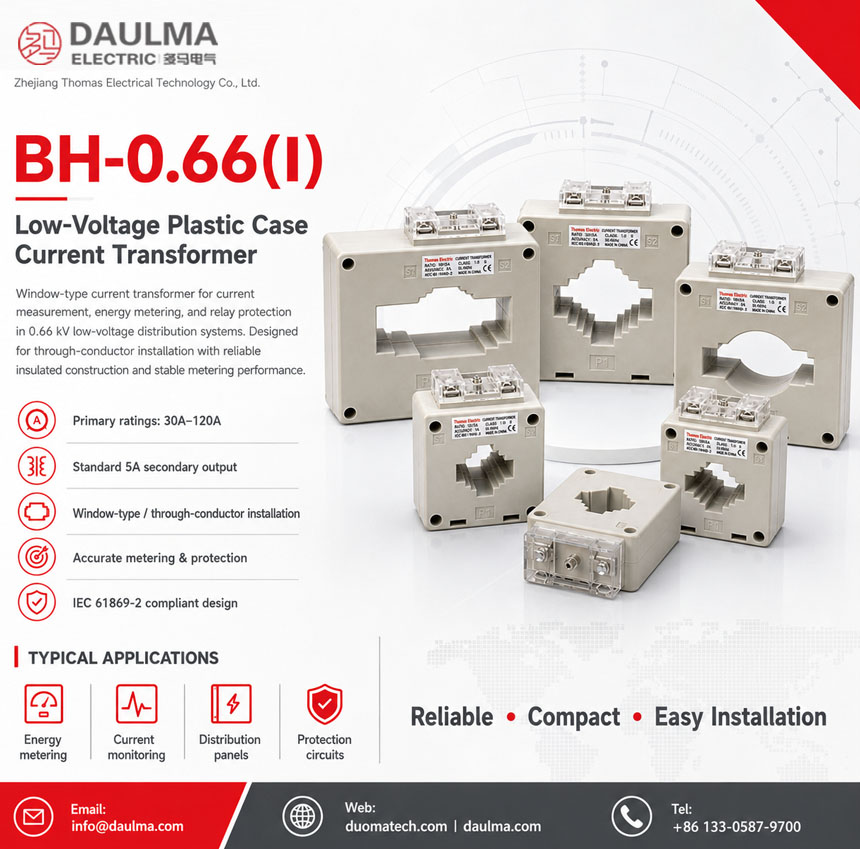

Produk Vertonings
Werkingsbeginsel
Wat werk volgens Faraday se wet van elektromagnetiese induksie, het die transformator ‘n toroidale magnetiese kern waardeur die primêre geleier loop. Die magnetiese vloed wat deur die primêre stroom gegenereer word, induseer ‘n proporsionele spanning in die sekondêre winding wat rondom die kern gewind is, en lewer gestandaardiseerde 5A uitsetstroom deur die gekoppelde las. Die venster-tipe konstruksie laat toe dat die primêre geleier (busbalk of kabel) deur die opening gaan sonder direkte elektriese verbinding met die ST.
Stelseltoepassingsposisie
- Laagspanningsverspreiding: 0.66kV skakeltoestelle, motorbeheersentrums en verspreidingspaneel
- Energiemetings: Inkomste-graad en sub-metings elektrisiteitsmetingstelsels
- Beskermingskringe: Oorstroom- en aardefout beskermingskemas
- Lasmonitoring: Regstreekse stroommonitoring in industriële en kommersiële installasies
- Kragkwaliteitsanalise: Stroommeting vir drywingsfaktorkorrigerings- en harmoniese analise
Oorsig van Strukturele Vorm
Venster-tipe (busbuss) konstruksie met epoksiehars geïsoleerde kern bied superieure elektriese prestasie, vogweerstand en meganiese sterkte. Die deurlopende geleierontwerp maak buigsame installasie moontlik in beperkte skakeltoestelomgewings terwyl uitstekende elektriese klaring gehandhaaf word. Kompakte voetspoor geskik vir ruimtebeperkte laagspanningsverspreidingsapparatuur.
Modelbenaming
Verduideliking van Modelkode
- BH — Stroomtransformator modelreeks benaming
- 0.66 — Spanningsklas: 0.66 kV (660V laagspanningsisteem)
- (I) — Binne-installasiekonfigurasie
- 30/40/50/60/80/100/120 — Geskatte primêre stroom in Ampère
Primêre Stroomkeuse
Beskikbare primêre stroomgraderings: 30A, 40A, 50A, 60A, 80A, 100A en 120A. Keuse hang af van die voeder se kontinue lasgradering, verwagte bedryfsbereik en koördinasie met stroomafwaartse beskermingsapparate. Alle variante deel identiese sekondêre stroom (5A) en meganiese omhulsel vir vereenvoudigde voorraad en installasie.
Diensvoorwaardes
Die BH-0.66(I)-reeks stroomtransformators is ontwerp vir binnegebruik onder normale diensvoorwaardes in laagspannings kragverspreidingstelsels.
- Installasie-omgewing: Slegs binne-installasie
- Hoogte bo seevlak: Nie meer as 2000 m nie (hoër hoogtekonfigurasies beskikbaar op versoek)
- Omgewingstemperatuur: −5 °C tot +40 °C
- Relatiewe humiditeit: Daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 90% (by +25 °C verwysing)
- Omgewingsvoorwaardes: Vry van korrosiewe gasse, ontplofbare atmosfere of geleidende stof; geen ernstige vibrasie of meganiese skok nie
- Bedryfsfrekwensie: 50 Hz of 60 Hz
Konstruksie
Konstruksieontwerp
- Struktuur: Venster-tipe (busbuss-tipe) vir deurlopende geleierinstallasie
- Isolasie: Epoksiehars geïsoleerde toroidale kern
- Kern: Ring-tipe magnetiese kern met geoptimaliseerde deurlaatbaarheid
- Geleieropening: Sentrale opening vir primêre busbalk of kabelroete
- Behuising: Beskermende behuising met terminaaltoegang vir sekondêre verbindings
Die epoksiehars isolasiesisteem bied stabiele diëlektriese eienskappe en weerstand teen vog, besoedeling en termiese veroudering vir langtermyn binnediens in laagspanningsverspreidingsomgewings.
Windinge & Terminaalmerking
- Primêr: Deurlopende geleier (busbalk of kabel wat deur ST-opening gaan), geen toegewyde terminale nie
- Sekondêre terminale: K en L merking (of S1/S2 afhangende van konfigurasie)
- Polariteit: Rigtingspyl of polariteitsmerking dui stroomvloei verwysingsrigting aan
Terminaalmerkings volg standaard ST-polariteitskonvensies volgens IEC 61869-2. Onder normale bedryfsomstandighede produseer stroom wat by die gemerkte polariteitspunt op die primêre geleier ingaan, stroom van K na L (of S1 na S2) op die sekondêre. Korrekte terminaalidentifikasie moet nagekom word om metingsakkuraatheid en beskermingsrigting te verseker.
Tegniese Data
Hierdie afdeling verskaf keuse-gerigte tegniese data vir die BH-0.66(I)-reeks venster-tipe stroomtransformator wat gebruik word in 0.66 kV klas wisselstroom laagspanningsverspreidingstelsels (50/60 Hz). Die data hieronder is bedoel vir voorlopige keuse van akkuraatheidsklas, geskatte lasse en kortsluit weerstandvermoë.
Definisies: Akkuraatheidsklas dui metings (0.5, 1.0) of beskerming (1) kernprestasie aan. Geskatte uitset (VA) is die lasvermoë per sekondêre kern. Ith is die geskatte korttyd termiese stroom (tipies 1 s). Idyn is die geskatte dinamiese stroom (piek).
Notasie: Ith/Idyn waardes is gebaseer op stelsel foutvlak en busbalk/kabelgradering; aanvaarding moet gebaseer wees op naamplaatwaardes en fabriekstoetsverslag.
Data Verwysing
| Geskatte Primêre Stroom (A) | Omskakelingsverhouding | Akkuraatheidsklas | Geskatte Uitset (VA) | Tipes Ith (kA, 1s) | Tipes Idyn (kA piek) |
|---|---|---|---|---|---|
| 30 | 30/5 | 0.5, 1, of Beskerming 1 | 2.5, 5, 10 | 0.6 | 1.5 |
| 40 | 40/5 | 0.5, 1, of Beskerming 1 | 2.5, 5, 10 | 0.8 | 2.0 |
| 50 | 50/5 | 0.5, 1, of Beskerming 1 | 2.5, 5, 10 | 1.0 | 2.5 |
| 60 | 60/5 | 0.5, 1, of Beskerming 1 | 2.5, 5, 10 | 1.2 | 3.0 |
| 80 | 80/5 | 0.5, 1, of Beskerming 1 | 2.5, 5, 10 | 1.6 | 4.0 |
| 100 | 100/5 | 0.5, 1, of Beskerming 1 | 2.5, 5, 10 | 2.0 | 5.0 |
| 120 | 120/5 | 0.5, 1, of Beskerming 1 | 2.5, 5, 10 | 2.4 | 6.0 |
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| IEC 61869-1 | Instrument Transformators – Deel 1: Algemene Vereistes | Algemene vereistes |
| IEC 61869-2 | Instrument Transformators – Deel 2: Addisionele Vereistes vir Stroomtransformators | ST-spesifieke vereistes |
| GB/T 20840.1 | Instrument Transformators – Deel 1: Algemene Vereistes | Nasionale standaard (gelykstaande met IEC 61869 raamwerk) |
| GB/T 20840.2 | Instrument Transformators – Deel 2: Stroomtransformators | Nasionale ST vereistes (gelykstaande met IEC 61869-2) |
| GB 1208-1997 | Stroomtransformators | Nasionale ST standaard vir erfgood installasies |
| IEC 60364 | Laagspannings Elektriese Installasies | Installasie vereistes verwysing |
Fabriekstoets Naverwantheid
- Routine toetse volgens IEC 61869-2 / GB/T 20840.2 vereistes (polariteitsverifikasie, verhoudingverifikasie, akkuraatheidverifikasie per gespesifiseerde klas en las)
- Diëlektriese toetse volgens isolasiekoördinasie vereistes
- Visuele en dimensionele inspeksie insluitend terminaalmerking en handwerklikheid ooreenkoms
- Tipe toetse (op verteenwoordigende monsters): temperatuurstyging, korttyd weerstand, akkuraatheidsgrens verifikasie
Installasie & Afmetings
- Die transformator moet gemonteer word volgens die skakeltoestel vervaardiger se spesifikasies en dimensionele tekeninge.
- Primêre geleier (busbalk of kabel) moet sentraal deur die ST-opening loop om eenvormige vloedverspreiding te verseker.
- Vir multi-draai primêre konfigurasies, verseker dat alle draaie deur die opening in dieselfde rigting gaan.
- Sekondêre terminale moet toeganklik wees vir bedrading na meters, relais of moniteringsapparate.
- Voldoende klaring moet gehandhaaf word vir hitteverstryding en instandhoudingstoegang volgens IEC 60364 of plaaslike elektriese kode.
Tipes Afmetings
Vensteropening: Grootte aangepas vir primêre busbalk of kabeldeursnee (raadpleeg dimensionele tekening vir spesifieke modelle)
Algehele omhulsel: Kompakte ontwerp geskik vir ruimtebeperkte laagspannings skakeltoestel installasie
Monteer: Bout-neer of klem-monteer konfigurasie afhangende van skakeltoestel ontwerp
Veiligheidsnotas
- Sekondêre kring mag nooit oopgelaat word wanneer die transformator onder spanning is nie, aangesien gevaarlike hoë spanning oor die sekondêre terminale kan verskyn.
- Tydens inspeksie, toetsing of instandhouding, moet die sekondêre kring kortgesluit word voor enige instrumente of bedrading ontkoppel word.
- Een punt van die sekondêre kring moet betroubaar geaard wees volgens IEC 61869-2 en plaaslike elektriese veiligheidsstandaarde.
- Alle installasie- en instandhoudingswerk moet voldoen aan toepaslike laagspannings elektriese veiligheidsregulasies (IEC 60364 reeks of ekwivalent).
- Verifieer ST polariteit en sekondêre bedrading voor aktivering om korrekte meting en beskermingsbedryf te verseker.
Bestelinligting
Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens die fasiliteit se elektriese ontwerp, toepaslike standaarde en projek tegniese spesifikasie. Die volgende parameters moet duidelik aangedui word vir tegniese bevestiging en produksievrygawe:
- Geskatte primêre stroom (30A, 40A, 50A, 60A, 80A, 100A, of 120A)
- Omskakelingsverhouding (bv., 100/5)
- Akkuraatheidsklas (meting: 0.5 of 1.0 / beskerming: 1)
- Geskatte las (VA) vir die sekondêre kern
- Kortsluit weerstandvereistes: Ith (1 s) en Idyn (piek) gebaseer op stelsel foutvlak
- Vensteropening afmetings (indien nie-standaard busbalk/kabelgrootte)
Hoe om te Kies
1: Bepaal geskatte primêre stroom (Ip) gebaseer op voeder se kontinue lasgradering, verwagte bedryfsbereik en toelaatbare oorlas marge (tipies 1.2× tot 1.5× kontinue las).
2: Kies akkuraatheidsklas gebaseer op toepassing: 0.5 vir inkomstemetings, 1.0 vir sub-metings of aanduiding, Beskerming 1 vir oorstroomrelais.
3: Bevestig geskatte las (VA) vir die sekondêre kring gebaseer op gekoppelde meter/relais las en bedradingsweerstand (gebruik 5A × totale kring impedansie om las te bereken).
4: Verifieer kortsluit weerstandvermoë (Ith/Idyn) teen die laagspannings stelsel se verwagte kortsluitstroom by die installasiepunt.
Indien projek-spesifieke vereistes van toepassing is (bv., uitgebreide temperatuurbereik, spesiale opening afmetings, dubbel-kern konfigurasie, spesifieke terminaalrangskikking, of vereiste sertifikate), spesifiseer dit tydens die bestel stadium. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms voor produksie.
VAA’s
V1: Hoe om ST-verhouding en geskatte primêre stroom te kies vir ‘n laagspanningsverspreidingspaneel?
A: Kies geskatte primêre stroom vanaf voeder se kontinue las met toepaslike marge (tipies 1.2–1.5×), dan verifieer teen laagspannings skakeltoestel ontwerp en beskermingskoördinasie. ST mag nie versadig raak onder maksimum verwagte lasomstandighede nie.
V2: Wat is die verskil tussen metings- en beskermingsakkuraatheidsklasse in laagspannings ST’s?
A: Metingsklasse (0.5, 1.0) verseker akkurate meting binne normale bedryfsbereik (tipies tot 120% geskatte stroom). Beskermingsklas (1) handhaaf akkuraatheid onder foutomstandighede om korrekte relaisbedryf te verseker.
V3: Hoe om geskatte las (VA) te bepaal vir 5A sekondêre kringle?
A: Geskatte las (VA) moet totale gekoppelde las dek insluitend meter/relais verbruik plus bedradingsweerstand verliese. Bereken as: Las (VA) = 5A × (meter las Ω + kabelweerstand Ω). Verifieer geskatte las ≥ berekende las.
V4: Wat is die aanvaardingsvereistes vir Ith en Idyn in laagspannings toepassings?
A: Ith (1 s) en Idyn (piek) moet voldoen aan of oorskry die stelsel se verwagte kortsluitstroom by die installasiepunt. Aanvaarding is deur naamplaatgradering en fabriekstoetsverslag volgens IEC 61869-2.
V5: Kan veelvuldige primêre draaie gebruik word om die omskakelingsverhouding te wysig?
A: Ja. Deur die primêre geleier N keer deur die ST-opening te laat loop, skep ‘n effektiewe verhouding van (Ip × N)/5. Byvoorbeeld, 100/5 ST met 2 primêre draaie word 50/5. Verseker dat alle draaie in dieselfde rigting deur die opening gaan.
V6: Wat is die verpligte sekondêre hantering- en aardingvereistes?
A: Moenie ST sekondêre kring oopmaak onder geaktiveerde primêre nie. Kortsluit sekondêre voor meters ontkoppel word. Aard een sekondêre terminaal volgens IEC 61869-2 en plaaslike elektriese kode. Neem kennis van polariteitsmerkings vir korrekte meting en beskermingsrigting.
V7: Watter dokumente beheer naverwantheid vir laagspannings ST installasies?
A: Naamplaat en fabriekstoetsverslag is primêre verwysings. Installasie moet voldoen aan IEC 60364 (laagspannings installasies) of plaaslike elektriese kode. Eenheidstoetsertifikate verskaf naspoorbaarheid na standaardnaverwantheid.
V8: Watter vensteropeninggrootte word benodig vir tipes laagspannings busbalke?
A: Standaard modelle akkommodeer algemene busbalk deursnedes wat gebruik word in 0.66kV verspreiding (bv., 40×5mm, 60×8mm). Raadpleeg dimensionele tekening of spesifiseer busbalk afmetings tydens bestelling vir pasgemaakte openingvereistes.
