Produk Oorsig
Die LJW-10 olie-ondergedompelde, staal-omhulde buite-stroomtransformator is ontwerp vir 10kV kragstelsels wat op 50Hz werk. Dit bied akkurate stroommeting, energiemeting en relaisbeskerming in buite-skeakelaaromgewings. Die elliptiese olietenk en staalomhulsel bied robuuste isolasie en meganiese beskerming.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Olie-ondergedompelde, staal-omhulde buite-stroomtransformator |
| Modelreeks | LJW-10, LJWD-12, LJW-13.8kV |
| Struktuur | Elliptiese olietenk, staalomhulsel, ring-tipe kerne met sekondêre wikkelings |
| Voltasieklas | 10kV |
| Geleë frekwensie | 50Hz |
| Sekondêre stroom | 1A of 5A |
| Installasie | Buite |
| Toepassings | Stroommeting, energiemeting, voedingmonitoring, relaisbeskerming |

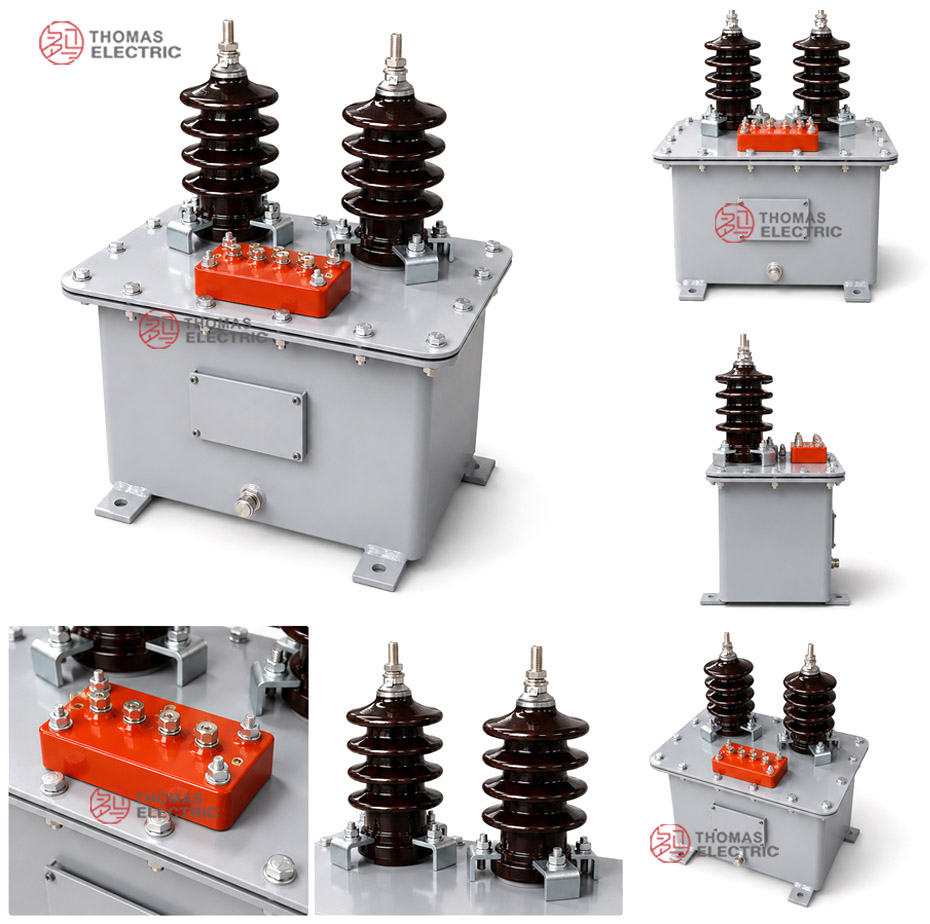

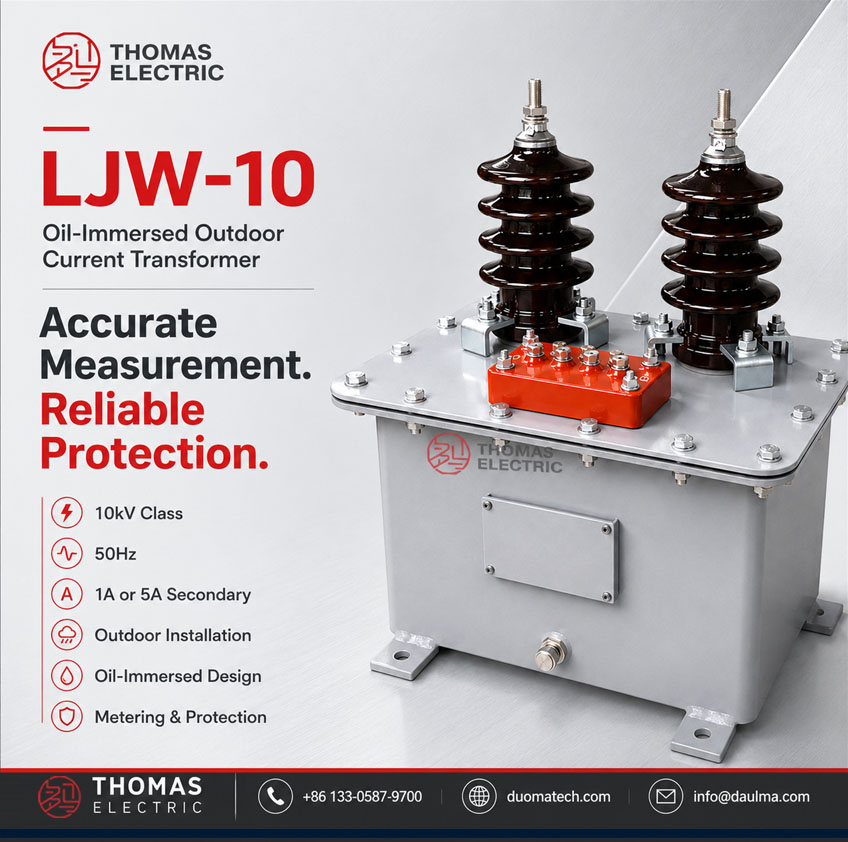

Produk Vertoning
Eienskappe
- Olie-ondergedompel met 25# transformatorolie vir isolasie
- Meerdere sekondêre wikkelings per ring-tipe kern vir meting en beskerming
- Multi-verhoudingopsies en primêre/sekondêre aftapkonfigurasies
- Robuuste staalomhulsel vir buite-installasie
- Hoë akkuraatheidklasse: 0.2S, 0.5S, 0.2, 0.5, 1.0 vir meting; 5P10, 10P20 vir beskerming
Modelaanduiding
- Buiteplek, -25°C tot +40°C, humiditeit ≤85%
- Hoogte bo seevlak ≤4000m
- Primêre terminale gemerk P1/P2, sekondêre terminale S1/S2
- Moenie die sekondêre stroombaan oopmaak wanneer dit onder spanning is nie
Installasie
Keuringtabel
| Geleë
Stroom Verhouding (A) |
Akkuraatheid
Klas Kombinasie |
Geleë
Uitset (VA) |
FS | ALF | 1s Korttyd-
Termiese Stroom |
Geleë
Dinamiese Stroom |
|---|---|---|---|---|---|---|
| 150/1 | 5P10, 10P20 | 10VA | 5 | 10 | 150×I1n | 375×I1n |
| 200/1 | 5P10, 10P20 | 10VA | 5 | 10 | 180×I1n | 400×I1n |
| 300/1 | 5P10, 10P20 | 15VA | 5 | 10 | 200×I1n | 450×I1n |
GVB’s
FAQs
Q1: Waarvoor word die LJW-10 stroomtransformator in kragstelsels gebruik?
Die LJW-10 olie-ondergedompelde stroomtransformator word spesifiek ontwerp vir 10kV, 50Hz buite-kragstelsels. Dit bied hoë-akkuraatheid stroommeting, energiemeting, voedingmonitoring en betroubare relaisbeskerming in buite-skeakelaaromgewings. Die robuuste staalomhulsel en elliptiese olietenk, gevul met 25# transformatorolie, verseker optimale isolasie en meganiese beskerming onder strawwe buite-omstandighede, wat dit ideaal maak vir industriële en nutsdienste se kragverspreidingsnetwerke.
Q2: Hoe kies ek die korrekte primêre stroomgradering vir my toepassing?
Om die primêre stroomgradering korrek te kies, moet u ‘n geleë stroom selekteer wat tussen 70% en 90% van die verwagte maksimum bedryfstroom val. Hierdie spesifikasie verseker dat die transformator binne sy optimale akkuraatheidsgrense werk, wat betroubare metings- en beskermingsprestasie waarborg. Vir spesifieke multi-verhoudingopsies of primêre/sekondêre aftapkonfigurasies, kontak asseblief die vervaardiger vir pasgemaakte ingenieursoplossings.
Q3: Watter akkuraatheidklasse is beskikbaar vir meting en beskerming?
Die LJW-reeks bied ‘n wye reeks hoë-akkuraatheidklasse om aan diverse ingenieursbehoeftes te voldoen. Vir presisie metingstoepassings is klasse 0.2S, 0.5S, 0.2, 0.5 en 1.0 beskikbaar. Vir relaisbeskermingstoepassings word klasse 5P10 en 10P20 voorsien, met ‘n veiligheidspunt (FS) van 5 en ‘n akkuraatheidsbeperkinsfaktor (ALF) van 10 of 20, afhangende van die spesifieke model en verhouding.
Q4: Kan die LJW-10 transformator in hoë hoogtes en uiterste temperature geïnstalleer word?
Ja, die transformator is ontwerp vir strawwe buite-omgewings. Dit kan geïnstalleer word by hoogtes tot 4000 meter bo seevlak en in temperature wat wissel van -25°C tot +40°C, met ‘n relatiewe humiditeit van ≤85%. Die staalomhulsel en 25# transformatorolie bied die nodige termiese en omgewingsbestandheid. Vir installasies wat hierdie spesifikasies oorskry, is die toepaslikheid onderhewig aan bevestiging deur die vervaardiger.
Q5: Waarom is dit krities om die sekondêre stroombaan geslote te hou?
Dit is absoluut krities om die sekondêre stroombaan geslote te hou wanneer die transformator onder spanning is. ‘n Oop sekondêre stroombaan sal ‘n gevaarlik hoë spanning oor die sekondêre terminale (S1/S2) induseer, wat kan lei tot fatale elektriese skokke, ernstige beskadiging van die ring-tipe kerne, en die vernietiging van die 25# transformatorolie-isolasie. Maak altyd seker dat die stroombaan behoorlik geaard is.
Q6: Wanneer moet ek die primêre en sekondêre terminale spesifiek kontroleer tydens installasie?
Tydens die aanvanklike installasie en kringtoetsing moet u die terminaalmerke streng kontroleer. Die primêre terminale is gemerk met P1 en P2, terwyl die sekondêre terminale gemerk is met S1 en S2. Hierdie standaardmerking verseker korrekte polariteit vir beide meting- (0.2S tot 1.0) en beskermingswikkelings (5P10, 10P20). Verkeerde verbindings tydens hierdie fase kan lei tot foutiewe energiemeting of die mislukking van die relaisbeskermingstelsel.
Q7: Is die sekondêre stroomgradering vas, of kan dit aangepas word?
Die sekondêre stroomgradering is beskikbaar in twee standaardopsies: 1A of 5A. Die keuse tussen hierdie twee hang af van die spesifieke afstand na die meet- of beskermingstoerusting en die gepaardgaande belasingsvereistes. Die transformator bied ook multi-verhoudingopsies en primêre/sekondêre aftapkonfigurasies. Vir gedetailleerde spesifikasies rakende die beskikbare geleë stroomuitsette (VA) en korttyd-thermiese stroomgraderings vir u spesifieke 1A of 5A konfigurasie, kontak die vervaardiger.
