Produktübersicht
Der ölgelagerte, stahlgekapselte Außenstromwandler LJW-10 ist für 10-kV-Stromnetze mit einer Frequenz von 50 Hz ausgelegt. Er ermöglicht präzise Strommessung, Energiemessung und Relais-Schutz in Schaltanlagen im Freien. Der elliptische Öltank und das Stahlgehäuse bieten robuste Isolation und mechanischen Schutz.
Produkttyp
| Position | Spezifikation |
|---|---|
| Produktname | Ölgelagerter, stahlgekapselter Außenstromwandler |
| Modellreihe | LJW-10, LJWD-12, LJW-13,8 kV |
| Aufbau | Elliptischer Öltank, Stahlgehäuse, ringförmige Kerne mit Sekundärwicklungen |
| Spannungsklasse | 10 kV |
| Nennfrequenz | 50 Hz |
| Sekundärstrom | 1 A oder 5 A |
| Installation | Im Freien |
| Anwendungen | Strommessung, Energiemessung, Leitungsüberwachung, Relais-Schutz |

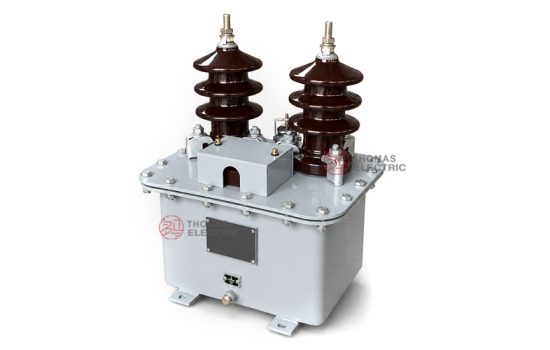

Produktansicht
Merkmale
- Ölgelagert mit Transformatoröl Nr. 25 zur Isolation
- Mehrere Sekundärwicklungen pro ringförmigem Kern für Messung und Schutz
- Mehrfachübersetzungsvarianten sowie Primär-/Sekundäranschlusskonfigurationen
- Robustes Stahlgehäuse für Installation im Freien
- Hohe Genauigkeitsklassen: 0,2S, 0,5S, 0,2, 0,5, 1,0 für Messung; 5P10, 10P20 für Schutz
Modellbezeichnung
- Außenaufstellung, -25 °C bis +40 °C, Luftfeuchtigkeit ≤85 %
- Höhenlage ≤4000 m
- Primäranschlüsse gekennzeichnet mit P1/P2, Sekundäranschlüsse mit S1/S2
- Sekundärkreis bei eingeschalteter Primärspannung nicht öffnen
Installation
Auswahltabelle
| Bemessungs-
Strom- Übersetzung (A) |
Genauigkeits-
klasse- Kombination |
Bemessungs-
Scheinleistung (VA) |
FS | ALF | 1-s-Kurzzeit-
thermischer Strom |
Bemessungs-
dynamischer Strom |
|---|---|---|---|---|---|---|
| 150/1 | 5P10, 10P20 | 10 VA | 5 | 10 | 150×I1n | 375×I1n |
| 200/1 | 5P10, 10P20 | 10 VA | 5 | 10 | 180×I1n | 400×I1n |
| 300/1 | 5P10, 10P20 | 15 VA | 5 | 10 | 200×I1n | 450×I1n |
Häufig gestellte Fragen (FAQ)
Zur Strommessung, Energiemessung und Relais-Schutz in 10-kV-Anlagen im Freien.
Wählen Sie einen Bemessungsstrom zwischen 70 % und 90 % des erwarteten Betriebsstroms, um Mess- und Schutzgenauigkeit sicherzustellen.
Messung: 0,2S, 0,5S, 0,2, 0,5, 1,0; Schutz: 5P10, 10P20.
Durch Primär- oder Sekundäranschlussstrukturen; jeder Kern kann mehrere Sekundärwicklungen unterstützen.
Im Freien, -25 °C bis +40 °C, Luftfeuchtigkeit ≤85 %, Höhenlage ≤4000 m, frei von korrosiven Gasen.
Sekundärkreis bei eingeschalteter Primärspannung nicht öffnen; Polarität und Erdung prüfen.
Ja, jede Sekundärwicklung kann entsprechend den Projektanforderungen entweder für Messung oder für Schutz konfiguriert werden.
