نظرة عامة على المنتج
تم تصميم محول التيار الخارجي LJW-10 المغمور بالزيت والمغلّف بالفولاذ لأنظمة الطاقة بجهد 10 كيلو فولت وتردد 50 هرتز. يوفّر قياسًا دقيقًا للتيار، وقياس الطاقة، وحماية المرحلات في بيئات المفاتيح الخارجية. ويُوفّر خزان الزيت البيضاوي والغلاف الفولاذي عزلًا ميكانيكيًا وحماية قوية.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار خارجي مغمور بالزيت ومغلّف بالفولاذ |
| سلسلة الموديلات | LJW-10، LJWD-12، LJW-13.8kV |
| الهيكل | خزان زيت بيضاوي، غلاف فولاذي، نوى حلقيّة مع لفائف ثانوية |
| فئة الجهد | 10kV |
| التردد المقنن | 50Hz |
| التيار الثانوي | 1A أو 5A |
| التثبيت | خارجي |
| التطبيقات | قياس التيار، قياس الطاقة، مراقبة الدخل، حماية المرحلات |

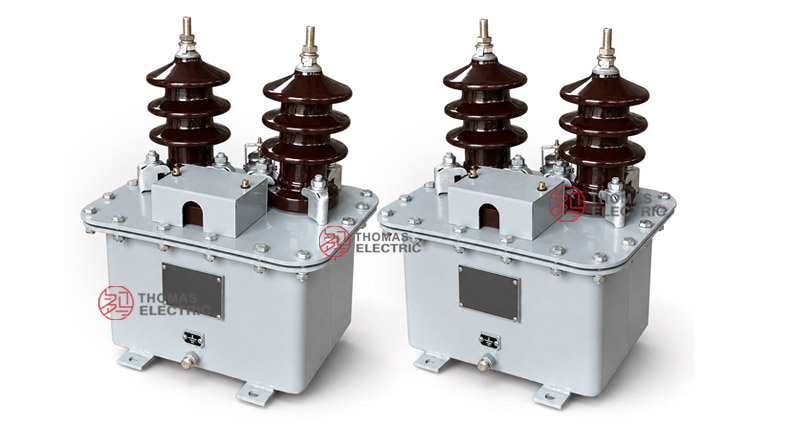

عرض المنتج
الميزات
- مغمور بالزيت باستخدام زيت محولات رقم 25# للعزل
- لفائف ثانوية متعددة لكل نواة حلقيّة لأغراض القياس والحماية
- خيارات متعددة لنسب التحويل وتوصيلات الأطراف الأولية والثانوية
- غلاف فولاذي متين للتثبيت الخارجي
- درجات دقة عالية: 0.2S، 0.5S، 0.2، 0.5، 1.0 للقياس؛ و5P10، 10P20 للحماية

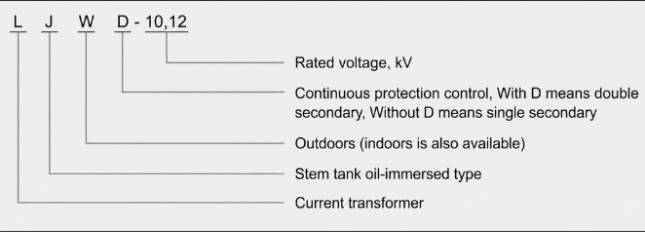

ترميز الموديل
- موقع خارجي، من -25°م إلى +40°م، رطوبة ≤85%
- ارتفاع ≤4000م
- الأطراف الأولية مُعلّمة P1/P2، والأطراف الثانوية S1/S2
- لا تفتح الدائرة الثانوية أثناء وجود جهد أولي

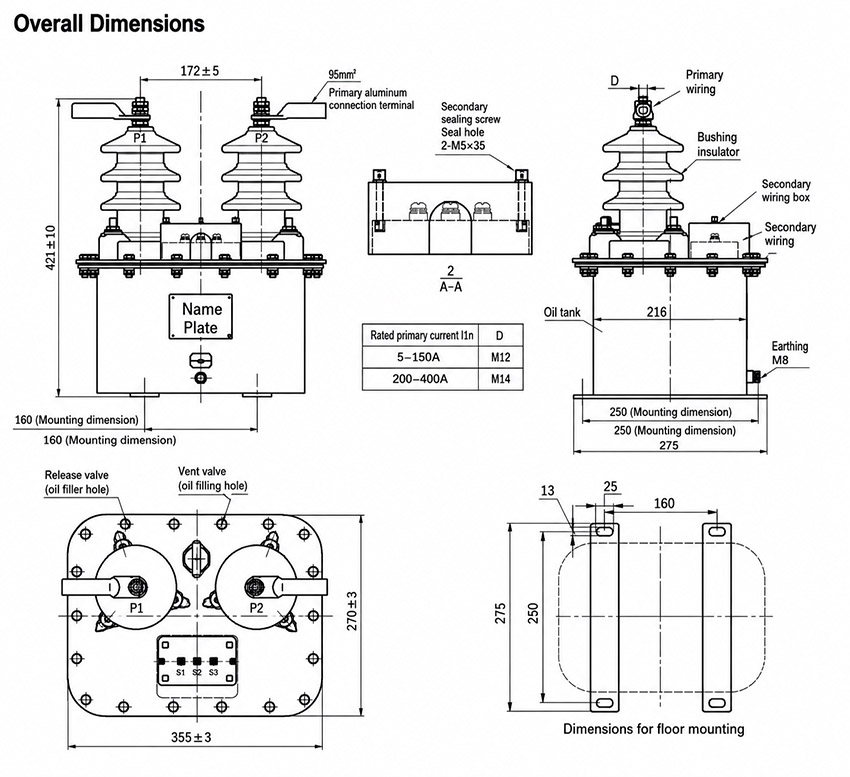

التثبيت
جدول الاختيار
| نسبة التيار المقنن (A) |
درجة الدقة المجمّعة |
القدرة المقننة (VA) |
FS | ALF | التيار الحراري قصير المدى لمدة 1 ثانية |
التيار الديناميكي المقنن |
|---|---|---|---|---|---|---|
| 150/1 | 5P10، 10P20 | 10VA | 5 | 10 | 150×I1n | 375×I1n |
| 200/1 | 5P10، 10P20 | 10VA | 5 | 10 | 180×I1n | 400×I1n |
| 300/1 | 5P10، 10P20 | 15VA | 5 | 10 | 200×I1n | 450×I1n |
الأسئلة الشائعة
لقياس التيار، وقياس الطاقة، وحماية المرحلات في أنظمة خارجية بجهد 10 كيلو فولت.
اختر التيار المقنن بنسبة 70%-90% من التيار التشغيلي المتوقع لضمان دقة القياس والحماية.
للقياس: 0.2S، 0.5S، 0.2، 0.5، 1.0؛ وللحماية: 5P10، 10P20.
من خلال هياكل أطراف أولية أو ثانوية؛ ويمكن لكل نواة دعم لفائف ثانوية متعددة.
خارجي، من -25°م إلى +40°م، رطوبة ≤85%، ارتفاع ≤4000م، وخالٍ من الغازات المسببة للتآكل.
لا تفتح الدائرة الثانوية أثناء وجود جهد أولي؛ وتحقق من القطبية والتوصيل بالأرض.
نعم، يمكن تهيئة كل لفافة ثانوية للقياس أو الحماية وفقًا لمتطلبات المشروع.
