Produk Oorsig

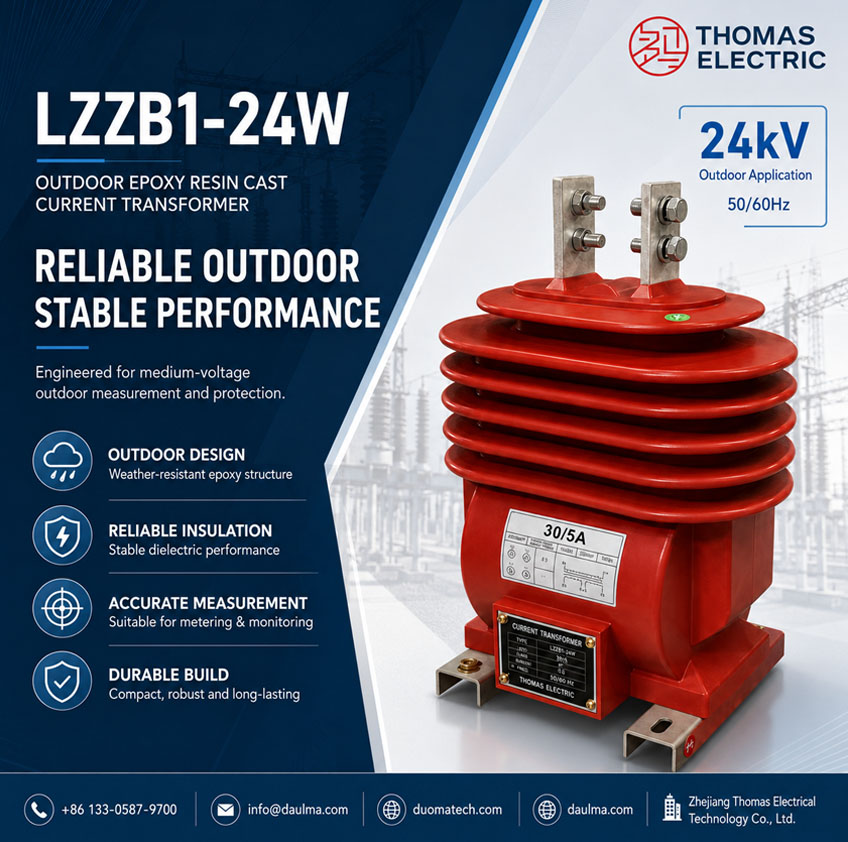

Die LZZB1-24W buite-epoksiehars gegote stroomtransformator is ‘n droë-tipe mediumspannings instrumenttransformator ontwerp vir 24kV buite-distribusiestelsels. Dit word gebruik vir stroommeting, energiemeting en relaaisbeskerming in wisselstroom kragstelsels met ‘n nominale frekwensie van 50Hz of 60Hz. Die produk gebruik ‘n buite-epoksie gegote hars volledig ingeslote struktuur wat isolasie sterkte en meganiese stabiliteit bied vir blootgestelde installasie omgewings.
Hierdie model moet afsonderlik geposisioneer word van die LZZBW-15 / LZZBW-24 familie. Die LZZB1-24W fokus meer op ‘n kompakte buite 24kV enkel-platform ST met ‘n duidelike terminaalboks uitleg, ongeveer 39kg produk gewig, en 24/65/125kV isolasie vlak. Dit is geskik vir buite-aftakmetering, distribusietransformator beskerming, paalgemonteerde toerusting, en kompakte substasie toepassings waar ‘n olievrye buite ST verkies word.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Buite Epoksiehars Gegote Stroomtransformator |
| Model | LZZB1-24W |
| Installasie toestand | Buite |
| Struktuur | Buite droë-tipe epoksiehars gegote struktuur |
| Toepassing | Stroommeting, energiemeting en relaaisbeskerming |
| Voltasie klas | 24kV mediumspannings distribusiestelsel |
| Nominale isolasie vlak | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Benoorde gewig | Omtrent 39kg |
Model Verduideliking
- L: Stroomtransformator.
- Z: Pil-tipe / pos-tipe stroomtransformator struktuur.
- Z: Epoksiehars gegote isolasie.
- B: Metering en beskerming stroomtransformator reeks.
- 1: Ontwerp volgorde of struktuur platform kode.
- 24: 24kV nominale voltasie klas.
- W: Buite tipe.
- 5A of 1A: Nominale sekondêre stroom opsie.
- Akkuraatheid klas: Metering klasse soos 0.2S, 0.2, 0.5S, 0.5, en beskerming klasse soos 5P of 10P volgens projek vereiste.
Produk Posisionering
Die LZZB1-24W moet geskryf word as ‘n 24kV buite droë-tipe epoksie ST vir kompakte distribusie metering en beskerming. In vergelyking met buite olie-ondergedompelde ST’s, elimineer dit transformatorolie en verminder lekkasie-verwante onderhoud. In vergelyking met groter multi-voltasie LZZBW platforms, is dit meer direk en gefokus: een 24kV buite epoksie ST platform, ligter struktuur, gedefinieerde buitelyn afmetings, en reguit metering / beskerming klas keuse.
| Posisionering Punt | Tegniese Betekenis | Webwerf Uitdrukking |
|---|---|---|
| 24kV enkel platform | Gewyde 24kV buite ST ontwerp | Duidelike 24kV buite metering en beskerming ST bladsy |
| Droë-tipe epoksie isolasie | Geen transformatorolie binne die ST liggaam nie | Olievrye buite epoksie gegote-hars isolasie |
| Kompakte buite struktuur | Omtrent 39kg gewig en gedefinieerde buitelyn afmetings | Geskik vir kompakte buite installasies en distribusie toerusting |
| Metering + beskerming | Akkuraatheid kombinasies sluit in meting en beskerming wikkelinge | Ondersteun energiemeting, stroommeting en relaaisbeskerming |
| Terminaalboks toegang | Sekondêre terminale is gerangskik op die voorste onderste terminaalboks | Gemaklike veld bedrading en onderhoud inspeksie |
Toepassings
- 24kV buite mediumspannings distribusie lyne
- Buite aftak metering en energie meting punte
- Distribusietransformator beskerming en stroom monitering stroombane
- Paal-gemonteerde metering toerusting en buite skakel toestelle
- Kompakte substasies en buite distribusie kaste
- Industriële buite krag distribusie en hernubare energie netwerk koppeling stelsels
- Projekte wat ‘n olievrye buite ST met epoksiehars isolasie vereis
Eienskappe
- Buite epoksie gegote-hars liggaam: Volledig ingeslote droë isolasie struktuur vir buite diens toestande.
- 24/65/125kV isolasie vlak: Geskik vir 24kV klas distribusie stelsels en IEC-gerigte projek dokumentasie.
- Olievrye konstruksie: Geen transformatorolie nie, wat lekkasie risiko verminder en veld onderhoud vereenvoudig.
- Metering en beskerming akkuraatheid: Ondersteun 0.2S / 0.2 / 0.5S / 0.5 metering klasse en 5P beskerming klasse volgens projek keuse.
- Kompakte buitelyn en gewig: Benoorder produk gewig van 39kg ondersteun buite beugels, kompakte sub stasie uitlegte en veld installasie.
- Toeganklike sekondêre terminaalboks: Voorste terminaalboks uitleg ondersteun sekondêre kabel verbinding, toetsing en onderhoud toegang.
Bedryfs Beginsel
Die LZZB1-24W stroomtransformator omskakel die primêre stroom van ‘n 24kV stroombaan na ‘n gestandaardiseerde sekondêre stroom sein, normaalweg 5A of 1A. Die sekondêre uitset word gekoppel aan meters, beskermings relais of monitering toerusting, wat veilige meting en beskerming toelaat sonder direkte verbinding met die hoë-voltasie primêre stroombaan.
Vir energiemeting, moet die gekose metering kern die vereiste verhouding akkuraatheid en fase verskuiwing handhaaf binne die gespesifiseerde las. Vir relaais beskerming, moet die beskerming kern betroubare sekondêre uitset lewer onder fout-stroom toestande. Daarom moet die nominale primêre stroom, akkuraatheid klas kombinasie, nominale uitset, kort-tyd termiese stroom en dinamiese stroom saam bevestig word voor produksie.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Model | LZZB1-24W |
| Produk tipe | Buite epoksiehars gegote stroomtransformator |
| Nominale voltasie klas | 24kV |
| Nominale isolasie vlak | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 20A tot 2500A verwysings reeks volgens verskafde katalogus data |
| Akkuraatheid klas kombinasie | 0.2S/0.5, 0.2/0.5, 0.2/5P10, 0.5/5P10, 0.2S/5P20 en verwante kombinasies |
| Nominale uitset | 10VA, 15VA, 20VA afhangende van stroom verhouding en akkuraatheid klas |
| Omgewingstemperatuur | -5°C tot +40°C verwysing vanaf katalogus data |
| Benoorde gewig | Omtrent 39kg |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; projek-spesifieke vereistes per ooreenkoms |
Keuse Tabel
Die volgende tabel is herorganiseer vanaf die verskafde katalogus data en geoptimaliseer vir webwerf vertoning. Lang tabel opskrifte en akkuraatheid klas selle is verdeel in veelvuldige lyne om oorloop op produk bladsye te vermy.
| Nominale
Primêre |
Akkuraatheid
Klas |
Nominale Uitset (VA) |
Kort-Tyd TermieseStroom |
Nominale
Dinamiese |
|---|---|---|---|---|
| 20–40 | 0.2S / 0.5 0.2 / 0.5 0.2 / 5P10 0.5 / 5P10 |
10 / 15 | 250 × I1n | 625 × I1n |
| 50–100 | 10 / 15 | 300 × I1n | 750 × I1n | |
| 150–250 | 10 / 15 | 40kA | 100kA | |
| 300–2500 | 15 / 20 | 63kA | 160kA | |
| 10–200 | 0.2S / 5P20 0.2 / 5P20 0.5S / 5P20 0.5 / 5P20 0.2S / 0.5 / 5P10 |
10 / 15 / 15 | 150 × I1n | 375 × I1n |
| 300–500 | 10 / 15 / 15 | 40kA | 100kA | |
| 600–1000 | 15 / 20 / 20 | 80kA | 200kA |
Nota: Die tabel is vir voorlopige keuse. Finale verhouding, nominale las, akkuraatheid klas, kort-tyd termiese stroom, dinamiese stroom en terminaal rangskikking moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabrieks toets verslag.
Normale Bedryfs Toestande
| Parameter | Waarde |
|---|---|
| Installasie plek | Buite |
| Maksimum omgewingstemperatuur | +40°C verwysing |
| Minimum omgewingstemperatuur | -5°C verwysing vanaf katalogus data; laer temperatuur beskikbaar per ooreenkoms |
| Nominale frekwensie | 50Hz of 60Hz |
| Hoogte bo seevlak | ≤ 1000m onder standaard diens toestande; hoër hoogte per ooreenkoms |
| Atmosferiese toestand | Geen ernstige besoedeling, korrosiewe gas of ontplofbare atmosfeer buite ontwerp limiete nie |
| Buite blootstelling | Geskik vir buite vogtigheid, UV blootstelling en spoor-weerstandige isolasie toepassings |
Installasie en Afmetings
Die LZZB1-24W word buite geïnstalleer op ‘n stabiele monteerplaat, paal-gemonteerde ondersteuning, staal beugel of sub stasie struktuur. Die onderste monteer voete moet stewig vasgemaak word voor primêre geleier verbinding. Die sekondêre terminaalboks is geleë aan die onderste voor sy, wat toeganklike sekondêre bedrading, toetsing en inspeksie toelaat.
| Afmeting / Installasie Item | Verwysings Waarde / Aanbevole Kontrole Punt |
|---|---|
| Algehele hoogte | Omtrent 481 ± 5mm verwysing vanaf tekening |
| Voor breedte | Omtrent 344mm maksimum verwysing; 286mm / 264mm liggaam verwysings |
| Sy breedte | Omtrent 238mm verwysing |
| Basis diepte | Omtrent 196mm verwysing |
| Terminaal spasie | Bo primêre terminaal spasie omtrent 78mm verwysing |
| Primêre terminale | Bo P1 / P2 terminaal rangskikking |
| Sekondêre terminaalboks | Voorste onderste terminaalboks vir sekondêre bedrading |
| Benoorde gewig | Omtrent 39kg |
| Monteer kontrole | Bevestig basis gat spasie, beugel sterkte, geleier rigting, aarding en kabel uitgang voor installasie. |
Wikkelinge & Terminaal Merking
Die primêre terminale is gemerk P1 en P2. Die sekondêre terminale is gerangskik binne die voorste terminaalboks en moet gekoppel word volgens die goedgekeurde bedradings diagram. Vir gekombineerde metering en beskerming konfigurasies, moet elke sekondêre wikkeling toegeken word aan ‘n spesifieke funksie voor produksie.
| Terminaal | Funksie | Toepassing Nota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroom rigting en polariteit verwysing. |
| S1 / S2 | Enkel sekondêre wikkeling | Gebruik wanneer een sekondêre uitset gespesifiseer word. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Meestal toegeken aan metering of stroommeting. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Meestal toegeken aan relaais beskerming. |
| 3S1 / 3S2 | Addisionele sekondêre wikkeling wanneer gespesifiseer | Gebruik vir rugsteun beskerming of onafhanklike monitering stroombaan. |
| Aardings punt | Sekondêre / basis aardings verwysing | Een punt van die sekondêre stroombaan en die ST basis moet geaard word volgens projek praktyk. |
Standaarde en Nakoming
Vir huidige internasionale dokumentasie, moet die LZZB1-24W gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Vir GB-gebaseerde dokumentasie, kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Die verskafde katalogus verwys na GB20840.2-2014 en IEC 61869-2:2012 as die produk standaard basis. Finale nakoming omvang moet bevestig word volgens die bestelling, routyn toets plan en projek tegniese ooreenkoms.
Veiligheid Notas
- Bevestig voltasie klas, nominale isolasie vlak, stroom verhouding, sekondêre stroom, akkuraatheid klas en nominale uitset voor installasie.
- Kontroleer P1 / P2 polariteit en sekondêre terminaal merking voor bedrading van meters, relais of toets toestelle.
- Bevestig basis monteer sterkte, beugel stabiliteit, geleier verbinding rigting en vereiste elektriese vrye spasie.
- Aard die ST basis en een punt van die sekondêre stroombaan volgens die stasie aarding ontwerp.
- Die ST sekondêre stroombaan mag nie oop-stroom wees terwyl primêre stroom vloei nie.
- Voor die ontkoppel van meters of relais, kortsluit die sekondêre stroombaan met ‘n goedgekeurde kortsluit toestel.
- Seël die terminaalboks na bedrading om vogtoegang te verminder en buite betroubaarheid te handhaaf.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde mediumspannings elektriese personeel.
Bestel Inligting
| Item | Opsies / Voorbeelde |
|---|---|
| Model | LZZB1-24W |
| Nominale voltasie klas | 24kV |
| Nominale isolasie vlak | 24/65/125kV |
| Nominale primêre stroom | 20A, 50A, 100A, 200A, 400A, 600A, 1000A of aangepas |
| Nominale sekondêre stroom | 5A of 1A |
| Akkuraatheid klas en las | 0.2S/0.5, 0.2/5P10, 0.5/5P20, 10/15VA, 15/20VA, ens. |
| Toepassing | Metering, meting, beskerming of multi-sekondêre uitset |
| Installasie omgewing | Hoogte bo seevlak, besoedelings vlak, UV blootstelling, vogtigheid en spesiale buite toestande |
| Dokumentasie | Tekening, bedradings diagram, routyn toets verslag, sertifikaat, etiket taal en verpakking vereiste |
FAQs
Q1: Wat is die nominale isolasievlak en gewig van die LZZB1-24W stroomtransformator?
Die LZZB1-24W buite-epoksiehars gegote stroomtransformator het ‘n nominale isolasievlak van 24/65/125kV, wat uitstekende isolasiesterkte en diëlektriese eienskappe vir blootgestelde buite-omgewings bied. Die produk weeg ongeveer 39kg, wat dit hoogs geskik maak vir kompakte buite-installasies soos paalgemonteerde toerusting en mediumspanning substasies waar ‘n betroubare, olievrye en droë-tipe oplossing verkies word.
Q2: Watter toepassings is ideaal vir die LZZB1-24W mediumspanning stroomtransformator?
Hierdie 24kV buite-tipe stroomtransformator is ideaal vir stroommeting, energiemeting en relaaisbeskerming in 50Hz of 60Hz wisselstroomstelsels. Dit is spesifiek ontwerp vir buite-aftakmetering, distribusietransformatorbeskerming, paalgemonteerde toerusting en kompakte substasietoepassings. Die volledig ingeslote epoksiehars-struktuur maak dit perfek vir olievrye buite-installasies waar meganiese stabiliteit en langtermyn betroubaarheid onder strawwe weersomstandighede krities is.
Q3: Hoe word die akkuraatheidsklasse vir metering en beskerming by hierdie model gekies?
Die akkuraatheidsklasse word volgens spesifieke ingenieursprojekvereistes geselekteer. Vir meteringdoeleindes is hoë-akkuraatheidsklasse soos 0.2S, 0.2, 0.5S en 0.5 beskikbaar. Vir relaaisbeskermingstoepassings kan beskermingsklasse soos 5P of 10P gespesifiseer word. Die nominale sekondêre stroom kan ook aangepas word na óf 5A óf 1A, afhangende van die gekose instrumentasie, energiemeters en beskermingsrelais se spesifieke tegniese vereistes.
Q4: Kan die LZZB1-24W saam met die LZZBW-reeks geïnstalleer word?
Die LZZB1-24W moet spesifiek afsonderlik van die LZZBW-15 en LZZBW-24 familie geposisioneer en gespesifiseer word. Hierdie model fokus op ‘n kompakte buite-24kV enkel-platform stroomtransformator met ‘n duidelike terminaalboks-uitleg. Dit is ontwerp vir olievrye buite-installasies wat meganiese stabiliteit en hoë isolasiesterkte vereis, sonder enige tegniese oorvleueling met die LZZBW-reeks se spesifieke toepassings en dimensies.
Q5: Is die LZZB1-24W geskik vir kompakte buite-24kV enkel-platform installasies?
Ja, die LZZB1-24W is spesifiek ontwerp en geposisioneer vir kompakte buite-24kV enkel-platform installasies. Met ‘n gewig van ongeveer 39kg en ‘n volledig ingeslote epoksiehars-struktuur, bied dit ‘n ruimtebesparende en betroubare oplossing. Dit is ideaal vir buite-aftakmetering, distribusietransformatorbeskerming en paalgemonteerde toerusting waar ‘n olievrye, droë-tipe instrumenttransformator verkies word bo tradisionele, hoë-instandhouding olie-gevulde eenhede.
Q6: Waarom is die droë-tipe epoksiehars struktuur voordelig vir buite-installasies?
Die droë-tipe epoksiehars gegote struktuur elimineer die behoefte aan isolasieolie, wat lekkasies, brandgevaar en omgewingsbesoedeling volledig voorkom. Dit bied uitstekende isolasiesterkte en meganiese stabiliteit, wat die transformator hoogs bestand maak teen harse buite-omgewingstoestande. Omdat dit ‘n volledig ingeslote struktuur is, verminder dit die roetine-instandhoudingsvereistes en lewensikluskoste aansienlik in vergelyking met traditionele olie-gevulde instrumenttransformators.
Q7: Wanneer moet ek die vervaardiger kontak vir spesifieke akkuraatheids- of terminaalboksvereistes?
U moet die vervaardiger direk kontak wanneer u presiese terminaalboks-uitlegte, spesifieke akkuraatheidsklasse-kombinasies, of pasgemaakte monteerbehoeftes benodig wat nie in die standaard 39kg buite-epoksie gegote konfigurasie ingesluit is nie. Standaard spesifikasies sluit 5A of 1A sekondêre stroom in, maar enige afwykende projekvereistes, bykomende toetse of spesiale sertifiserings is onderhewig aan bevestiging deur die vervaardiger.
