Produk Oorsig

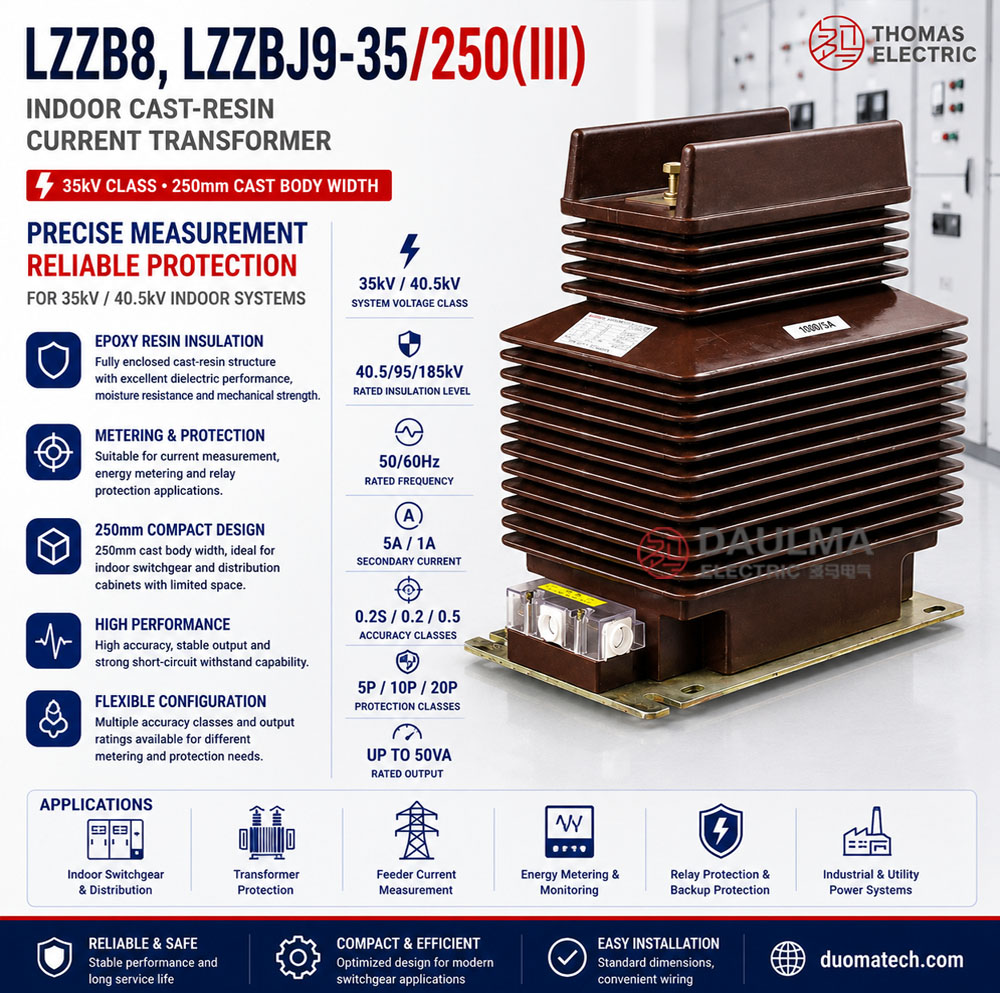

Die LZZB8 / LZZBJ9-35/250(III) binnenshuise epoksie gegote hars stroomtransformator is ’n volledig ingeslote pilartipe stroomtransformator wat ontwerp is vir 35kV / 40.5kV binnenshuise mediumspannings kragstelsels. Dit word gebruik vir stroommeting, energiemeting en relaaisbeskerming in wisselstroomnetwerke met ’n nominale frekwensie van 50Hz of 60Hz. Die produk maak gebruik van epoksiehars gietisolering, met die primêre wikkeling, sekondêre wikkeling en magnetiese kern verseël binne die gegote harsliggaam om betroubare isolasie sterkte, vogweerstand en meganiese stabiliteit te bied vir binnenshuise skakelaarinstallasies.
Die sleutelpunt van hierdie model is die 250 struktuurkode: 220 verwys na die breedte van die epoksiegietliggaam, ook verstaan as die produkliggaambreedte, terwyl f die struktuurvariasiekode is wat vir hierdie produkplatform gebruik word. Daarom moet hierdie produk geposisioneer word as ’n 35kV-klas binnenshuise epoksie gegote hars pilartipe ST met ’n 250mm gegote liggaambreedte, geskik vir 35kV / 40.5kV skakelaars en verspreidingskaste waar installasie ruimte, isolasie afstand en terminaal rangskikking duidelik beheer moet word. Tipiese projekkonfigurasies kan hoë-stroom en beskermingsklas vereistes insluit soos 2500A, 0.2S / 5P20, 50VA, onderhewig aan finale tekening- en naamplaatbevestiging.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksie Gegote Hars Stroomtransformator |
| Model | LZZB8 / LZZBJ9-35/250(III) |
| Installasie toestand | Binnenshuis |
| Struktuur | Volledig ingeslote pilartipe epoksiehars gegote struktuur |
| Gegote liggaambreedte | 250mm verwysing, verteenwoordig deur “250” in die modelkode |
| Toepassing | Stroommeting, energiemeting en relaaisbeskerming |
| Stelselspanningsklas | 35kV / 40.5kV |
| Nominale isolasievlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Tipiese akkuraatheid konfigurasie | 0.2S / 5P20, 0.2 / 5P20, 0.5 / 5P20, 0.2S / 0.5 / 5P20 en projekspesifieke kombinasies |
| Tipiese las | 15VA, 25VA, 30VA, 50VA of aangepas volgens wikkelingsfunksie |
Model Verduideliking
- L: Stroomtransformator.
- Z: Pilartipe / ondersteuningstipe stroomtransformatorstruktuur.
- Z: Epoksiehars gietisolering.
- B: Stroomtransformatorreeks met meter- en beskermingswikkelingopsies.
- J: Versterkte / verbeterde isolasie struktuurontwerp.
- 9: Ontwerpvolgorde / produkplatformkode.
- 35: 35kV klas produkplatform, geskik vir 35kV en 40.5kV stelsels.
- 250: Epoksiegietliggaambreedte, wat beteken die produk se gegote harsliggaambreedte is 250mm.
- III: Struktuurweergawekode
Toepassings
- 35kV en 40.5kV binnenshuise mediumspannings kragstelsels
- 35kV skakelaars en binnenshuise verspreidingskaste
- Stroommeting vir inkomende en uitgaande voedingkringe
- Energiemeting en kragmetingpaneel
- Relaaisbeskerming vir mediumspanningsvoedings, transformators en busseksies
- Industriële substasies, nutsmaatskappy substasies en kragverspreidingsruimtes
- Projekte wat ’n 250mm gegote liggaambreedte benodig vir kasuitleg of isolasiekoördinasie
- Hoë-stroom binnenshuise ST toepassings wat konfigurasies soos 2500A, 0.2S / 5P20 en 50VA vereis
Eienskappe
- 250mm gegote liggaambreedte: Die “250” in die modelkode verteenwoordig direk die epoksiegietbreedte / produkliggaambreedte, wat dit makliker maak om kasruimte en installasie uitleg te pas.
- 35kV / 40.5kV isolasieplatform: Nominale isolasievlak van 40.5/95/185kV vir internasionale 35kV-klas stelsels.
- Volledig ingeslote epoksie struktuur: Die primêre wikkeling, sekondêre wikkeling en magnetiese kern is verseël binne die harsgietliggaam.
- Binnenshuise pilartipe ontwerp: Geskik vir skakelaars, verspreidingskaste en mediumspannings binnenshuise elektriese kamers.
- Metings- en beskermingsfunksies: Ondersteun hoë-akkuraatheid meterkerns en beskermingsklaskerns in dieselfde ST liggaam.
- Hoë lasopsies: Tipiese beskermingsuitset kan 50VA bereik afhangende van stroomverhouding en akkuraatheid konfigurasie.
- Vogweerstandige isolasie: Epoksiehars gietwerk verbeter isolasie stabiliteit en verminder onderhoudsvereistes.
- Fleksibele aanpassing: Stroomverhouding, akkuraatheidklas, nominale las en sekondêre wikkeling rangskikking kan vervaardig word volgens projekvereistes.
Struktuur Oorsig
Die LZZB8 / LZZBJ9-35/250(III) maak gebruik van ’n epoksiehars gegote geïsoleerde en volledig ingeslote pilartipe struktuur. Die 250mm gegote liggaambreedte is ’n belangrike strukturele parameter vir skakelaaruitleg, omdat dit die produkliggaamgrootte, kasinstallasie ruimte, geleier speling en die posisie van die sekondêre terminaal area beïnvloed.
Die primêre uitlaatterminale word geïdentifiseer as P1 en P2. Sekondêre terminale kan gerangskik word as 1S1, 1S2, 2S1, 2S2 en addisionele groepe volgens die aantal sekondêre wikkelings. Die terminaalrangskikking moet altyd die goedgekeurde bedradingsdiagram en naamplaatmerking volg.
Werkingsbeginsel
Die LZZB8 / LZZBJ9-35/250(III) stroomtransformator omskakel primêre stroom in ’n 35kV / 40.5kV kring in ’n gestandaardiseerde sekondêre stroom, gewoonlik 5A of 1A. Die sekondêre stroom word gekoppel aan energiemeters, meetinstrumente, beskermingsrelais of moniteringtoerusting, wat veilige stroommeting en beskermingsbeheer moontlik maak sonder direkte koppeling aan die hoëspannings kring.
Vir meteringtoepassings moet die ST verhoudingsakkuraatheid en faseverskuiwing binne die gekose klas en nominale las hou. Vir beskermingstoepassings moet die beskermingswikkeling betroubare sekondêre uitset lewer tydens foutstroomtoestande. Daarom moet stroomverhouding, sekondêre stroom, akkuraatheidklas, nominale las, korttyd termiese stroom en dinamiese stroom saam gekies word volgens die skakelaarontwerp en stelsel foutvlak.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Model | LZZB8 / LZZBJ9-35/250(III) |
| Produktipe | Binnenshuise epoksie gegote hars stroomtransformator |
| Gegote liggaambreedte | 250mm verwysing |
| Stelselspanningsklas | 35kV / 40.5kV |
| Nominale isolasievlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Kragfrekwensie weerstand spanning | Primêr tot sekondêr en aarde: 95kV / 1min verwysing |
| Sekondêre kragfrekwensie weerstand spanning | Sekondêr tot sekondêr en aarde: 3kV / 1min verwysing |
| Donderbuis weerstand spanning | 185kV verwysing vir 40.5kV isolasievlak |
| Omgewingstemperatuur | -15°C tot +40°C verwysing vanaf hoogtehoogte katalogus; -5°C tot +40°C vir standaard katalogus verwysing |
| Hoogte bo seevlak | Tot 3000m verwysing vir hoogtehoogte weergawe; standaard hoogte volgens projek ooreenkoms |
| Vogtigheidstoestand | 24-uur gemiddelde relatiewe vogtigheid nie meer as 95% verwysing nie |
| Verontreinigings erns | Klas II verwysing vir binnenshuise diens toestand |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood IEC 60044-1 / GB1208 / JJG 1021 verwysings per ooreenkoms |
Seleksietabel
Die volgende tabel is vir voorlopige seleksie en webwerf vertoning. Lang tabelopskrifte en akkuraatheidklas selle is in meerdere lyne verdeel om oorloop op produkbladsye te verminder.
| Nominale
Primêre |
Akkuraatheid
Klas |
Nominale
Uitset |
Kort-Tyd TermieseStroom |
Nominale
Dinamiese |
|---|---|---|---|---|
| 50 | 0.2 / 0.2 0.2 / 0.5 0.5 / 0.5 0.2 / 5P20 0.5 / 5P20 0.2S / 5P20 |
0.2: 15VA 0.5: 25VA 5P20: 50VA |
3kA | 7.5kA |
| 75 | 0.2: 15VA 0.5: 25VA 5P20: 50VA |
5kA | 12.5kA | |
| 100 | 0.2: 15VA 0.5: 25VA 5P20: 50VA |
8kA | 20kA | |
| 315 | 0.2: 15VA 0.5: 25VA 5P20: 50VA |
12kA | 30kA | |
| 200 | 0.2: 15VA 0.5: 25VA 5P20: 50VA |
16kA | 40kA | |
| 300, 400 | 0.2 / 0.2 / 5P20 0.2 / 0.5 / 5P20 0.5 / 0.5 / 5P20 0.2 / 5P20 / 5P20 5P20 / 5P20 / 5P20 |
0.2: 15VA 0.5: 25VA 5P20: 50VA |
20kA | 50kA |
| 600 | 0.2: 15VA 0.5: 25VA 5P20: 50VA |
31.5kA | 80kA | |
| 800, 1000, 1200, 1500, 1600 | 0.2: 15VA 0.5: 25VA 5P20: 50VA |
40kA | 100kA | |
| 2500 | 0.2S / 5P20 0.2 / 5P20 0.5 / 5P20 |
50VA tipies vir beskermingswikkeling | Per ooreenkoms | Per ooreenkoms |
Nota: Die tabel is vir voorlopige seleksie. Indien die vereiste data buite die bogenoemde reikwydte is, kan dit bevestig word deur tegniese ooreenkoms tussen vervaardiger en koper. Finale waardes moet die goedgekeurde tekening, naamplaat en fabriektoetsverslag volg.
Bedryfstoestande
- Installasie: Binnenshuise installasie vir 35kV / 40.5kV skakelaars en verspreidingsisteme.
- Nominale frekwensie: 50Hz of 60Hz.
- Omgewingstemperatuur: -15°C tot +40°C verwysing vir hoogtehoogte weergawe; daaglikse gemiddelde nie meer as +30°C nie.
- Hoogte bo seevlak: Oorskry nie 3000m vir hoogtehoogte ontwerp verwysing nie; bevestig isolasie korreksie vir spesiale projekte.
- Vogtigheid: 24-uur gemiddelde relatiewe vogtigheid nie meer as 95% verwysing nie.
- Verontreinigings erns: Klas II verwysing vir binnenshuise diens toestand.
- Terreintoestand: Geen ernstige skud of stamp op die installasieterrein nie.
- Luggehalte: Omgewingslug mag nie beduidend vervuil wees deur stof, rook, korrosiewe gasse, damp of sout nie.
Installasie en Afmetings
Die LZZB8 / LZZBJ9-35/250(III) word binne 35kV-klas skakelaars of binnenshuise verspreidingskaste geïnstalleer. Omdat die 250mm kode die gietliggaambreedte verteenwoordig, moet kaspassing fokus op liggaambreedte, primêre terminaal spasing, sekondêre terminaalboks toegang en vereiste isolasie speling. Die basis moet vasgemaak word volgens die goedgekeurde buitelyn tekening, en die sekondêre terminaalboks moet toeganklik bly na kas samestelling.
| Installasie Item | Aanbevole Kontrole Punt |
|---|---|
| Gegote liggaambreedte | Bevestig 250mm produkliggaambreedte teenoor kasruimte en isolasie uitleg. |
| Monteerbasis | Bevestig basisafmetings, bevestigingsgate en ondersteuningssterkte voor installasie. |
| Primêre terminale | Kontroleer P1 / P2 rigting, geleier koppelingsmetode en isolasie speling. |
| Sekondêre terminaalboks | Reserveer toegangsruimte vir bedrading, toetsing, inspeksie en verseëling. |
| Skakelaar speling | Bevestig fase-tot-fase en fase-tot-aarde speling binne die kas. |
| Aarding | Aard een punt van die sekondêre kring volgens die projek aardingsontwerp. |
| Tekening bevestiging | Gebruik die goedgekeurde buitelyn tekening en terminaal diagram vir finale produksie en installasie. |
Wikkelings & Merking
Die primêre uitlaatterminale word geïdentifiseer as P1 en P2. Sekondêre wikkeling terminale word gemerk volgens die aantal sekondêre uitsette, soos 1S1 / 1S2 vir die eerste sekondêre wikkeling en 2S1 / 2S2 vir die tweede sekondêre wikkeling. Multi-kern weergawes kan addisionele sekondêre groepe insluit vir onafhanklike metering, monitering of beskermingskringe.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteit verwysing. |
| S1 / S2 | Enkele sekondêre wikkeling | Gebruik wanneer een sekondêre uitset gespesifiseer word. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegeken aan metering of stroommeting. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegeken aan relaaisbeskerming. |
| 3S1 / 3S2 | Addisionele sekondêre wikkeling wanneer gespesifiseer | Gebruik vir rugsteunbeskerming, onafhanklike meting of monitering kring. |
| Aardingspunt | Sekondêre kring aardings verwysing | Een punt van die sekondêre kring moet geaard word volgens projek praktyk. |
Standaarde en Voldoening
Vir internasionale produkbladsye moet die LZZB8 / LZZBJ9-35/250(III) gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. GB-gebaseerde dokumentasie kan verwys na GB/T 20840.1 en GB/T 20840.2. Ou katalogus verwysings soos IEC 60044-1:2003, GB1208 en JJG 1021 mag behou word vir vergelyking of tender versoenbaarheid, maar moderne produk dokumentasie moet IEC 61869 en GB/T 20840 reeks gebruik as die verkose standaard taal.
Veiligheidsnotas
- Bevestig spanningsklas, nominale isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidklas en nominale uitset voor installasie.
- Bevestig dat die 250mm gegote liggaambreedte pas by kasruimte, isolasie afstand en terminaal toegang vereistes.
- Kontroleer dat die gekose ST pas by die skakelaar isolasie afstand en stelsel kortsluit vlak.
- Verifieer P1 / P2 polariteit en sekondêre terminaal merking voor koppeling van meters, relais of toetstoerusting.
- Verseker dat die ST stewig vasgemaak is in die kas en dat alle primêre geleier koppelings vasgedraai is volgens projekvereistes.
- Aard een punt van die sekondêre kring volgens die skakelaar aardingsontwerp.
- Die ST sekondêre kring mag nooit oopgemaak word terwyl primêre stroom vloei nie.
- Voor ontkoppeling van meters, relais of toetstoestelle, kortsluit die sekondêre kring met ’n goedgekeurde kortsluit toestel.
- Hou die epoksiehars oppervlak skoon en droog om spoorskepping en isolasie risiko te verminder.
- Moenie die ST gebruik in omgewings met ernstige kondensasie, korrosiewe gas, ontploffings atmosfeer of abnormale vibrasie buite ontwerp limiete nie.
- Installasie, toetsing en in werking stelling moet uitgevoer word deur gekwalifiseerde mediumspannings elektriese personeel.
