Produk Oorsig

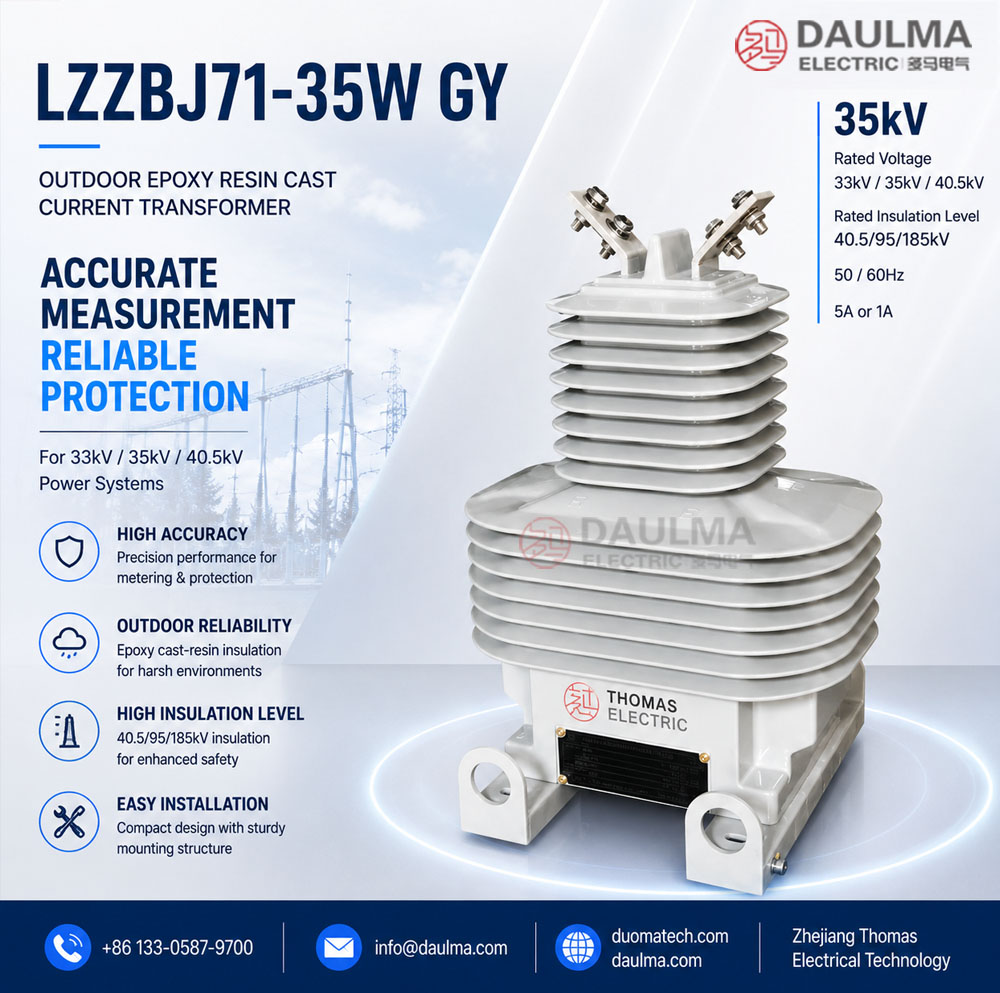

Die LZZBJ71-35 / LZZBJ71-35W GY buite epoksiehars gegote stroomtransformator is ’n volledig ingeslote, pilartipe buitestroomtransformator wat ontwerp is vir 33kV, 35kV en 40.5kV kragstelsels. Dit word gebruik vir stroommeting, energiemeting en relaaisbeskerming in buite wisselstroomnetwerke met ’n nominale frekwensie van 50Hz of 60Hz. Die produk maak gebruik van buitegraad epoksiehars gegote isolasie wat die primêre wikkeling, sekondêre wikkeling en magnetiese kern binne-in die harsliggaam verseël om hoë meganiese sterkte, stabiele isolasieprestasie en betroubare buitediensvermoë te bied.
Hierdie reeks word geposisioneer as ’n 35kV-klas buite droë-tipe stroomtransformator vir nutsvoeders, buitestasies, hernubare energieversamelingslyne, paalgebaseerde meterapparatuur en industriële distribusiestelsels. In vergelyking met olie-geïmmersseerde buitetransformatore is dit olievry, skooner vir veldbedryf en makliker om te onderhou. In vergelyking met kompakte 24kV buite epoksietransformatore is hierdie produk ontwerp vir ’n hoër isolasieplatform van 40.5/95/185kV, met sterker buite kruipprestasie, verbeterde oorspanningsbestandigheid en meter-/beskermingswikkelingskombinasies vir middelspanningsdistribusieprojekte. Die LZZBJ71-35 kan gebruik word as die standaard buite 35kV epoksietransformatorplatform, terwyl die LZZBJ71-35W GY geposisioneer kan word as die buite versterkte/projekvariantweergawe vir gespesifiseerde installasie-, terminaal- of isolasievereistes.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Buite Epoksiehars Gegote Stroomtransformator |
| Model | LZZBJ71-35 / LZZBJ71-35W GY |
| Installasievoorwaarde | Buite |
| Struktuur | Volledig ingeslote pilartipe / pos-tipe struktuur |
| Isolasietipe | Buite epoksiehars gegote isolasie |
| Toepassing | Stroommeting, energiemeting en relaaisbeskerming |
| Stelselspanningsklas | 33kV / 35kV / 40.5kV |
| Nominale isolasievlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Tipesame struktuur | Boonste primêre terminale met onderste voorste sekondêre terminaalboks |
Modelverduideliking
- L: Stroomtransformator.
- Z: Pilartipe / pos-tipe stroomtransformatorstruktuur.
- Z: Epoksiehars gegote isolasie.
- B: Stroomtransformatorreeks met meter- en beskermingswikkelingopsies.
- J: Versterkte isolasie / verbeterde ontwerpreferensie.
- 71: Ontwerpvolgorde / strukturele platformkode.
- 35: 35kV-klas produkplatform, geskik vir 33kV, 35kV en 40.5kV stelsels.
- W: Buitetipe.
- GY: Projekspesifieke strukturele variant, dikwels gebruik vir versterkte buitekonfigurasie, spesiale terminaalopstelling of installasievereiste.
Bedryfsomstandighede
- Installasie: Buiteinstallasie vir 33kV / 35kV / 40.5kV kragstelsels.
- Omgewingstemperatuur: -5°C tot +40°C verwysing; wyer temperatuurbereik kan per ooreenkoms bevestig word.
- Nominale frekwensie: 50Hz of 60Hz.
- Hoogte bo seevlak: Standaard dienshoogte volgens projekspesifikasie; hoë-hoogte toepassings vereis isolasiekorrigerings.
- Plek omgewing: Geen ernstige korrosiewe gas, ontplofbare atmosfeer of abnormale meganiese impak buite produkontwerpgrense nie.
- Buite blootstelling: Geskik vir UV-blootstelling, vogtigheid, kruipweerstand en buite isolasiekoördinasievereistes.
- Vervuilingsomstandighede: Vervuilingsvlak en kruipafstand moet bevestig word volgens projekplek en netwerkstandaard.
Toepassings
- 33kV, 35kV en 40.5kV buite distribusienetwerke
- Buitemiddelpunte en nutsvoeder meterpunte
- Stroommeting vir inkomende en uitgaande distribusievoeders
- Energiemeting vir nuts-, industriële en kommersiële kragtoevoerstelsels
- Relaaisbeskerming vir luglyne, transformators en voederkringe
- Buiteskakelaars, paalgebaseerde meterapparatuur en kompakte substasies
- Hernubare energie netkoppelingstelsels, insluitend son- en windplaas versamelingslyne
- Projekte wat ’n olievrye buitestroomtransformator met epoksiehars isolasie en hoë isolasiekoördinasie vereis
Eienskappe
- 35kV-klas buiteplatform: Geskik vir 33kV, 35kV en 40.5kV internasionale spanningsvlakke.
- 40.5/95/185kV isolasievlak: Ontwerp vir hoër isolasiekoördinasie in buite middelspanningsnetwerke.
- Olievrye epoksie gegote-hars isolasie: Geen transformatorolie nie, wat lekkansrisiko verminder en buiteonderhoud vereenvoudig.
- Volledig ingeslote struktuur: Primêre wikkeling, sekondêre wikkeling en kern is verseël in die epoksiehars gegote liggaam.
- Buite terminaalopstelling: Boonste P1 / P2 primêre terminale en onderste terminaalboks ondersteun veldbedrading en onderhoudsinspeksie.
- Meter- en beskermingskombinasies: Ondersteun energiemeting, stroommeting en relaaisbeskerming op een transformatorplatform.
- Hoë meganiese sterkte: Die gegote-hars liggaam ondersteun buiteinstallasie, vibrasiereëls en langtermyn dimensionele stabiliteit.
- Weervoelige isolasie: Geskik vir UV-blootstelling, vogtigheid, verouderingsweerstand en buite vervuilingsdiensomstandighede.
Bedryfsbeginsel
Die LZZBJ71-35 / LZZBJ71-35W GY stroomtransformator omskakel hoë primêre stroom in ’n 33kV / 35kV / 40.5kV stroombaan na ’n gestandaardiseerde sekondêre stroomsein, gewoonlik 5A of 1A. Die sekondêre sein word verskaf aan meetinstrumente, energiemeters, beskermingsrelais of moniteringstelsels. Dit laat veilige meting en beskerming toe terwyl die sekondêre stroombaan geïsoleer bly van die hoëspanning primêre stroombaan.
Vir meter-toepassings moet die transformator verhoudingsakkuraatheid en faseskuif binne die nominale las handhaaf. Vir beskermingstoepassings moet die beskermingswikkeling betroubare uitset lewer onder stelsel fout-stroomomstandighede. Daarom moet die nominale primêre stroom, nominale sekondêre stroom, akkuraatheidskombinasie, nominale uitset, korttyd termiese stroom en dinamiese stroom saam gekies word volgens die werklike lasstroom en kortsluitvlak van die installasiepunt.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Model | LZZBJ71-35 / LZZBJ71-35W GY |
| Produktipe | Buite epoksiehars gegote stroomtransformator |
| Stelselspanningsklas | 33kV / 35kV / 40.5kV |
| Nominale isolasievlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 15A tot 1000A verwysingsreeks volgens verskafde katalogusdata; uitgebreide reeks per tegniese ooreenkoms |
| Akkuraatheidsklas kombinasie | 0.2S/0.5, 0.2/0.5/10P10, 0.2/0.5/10P15, 10P10/10P10, 10P15/10P15, 0.2S/0.5/10P20/10P20 en verwante projekkombinasies |
| Nominale uitset | 20VA, 30VA, 50VA en multi-wikkelingskombinasies afhangende van verhouding en akkuraatheidsklas |
| Nominale korttyd termiese stroom | 3kA tot 80kA verwysingsreeks volgens verhouding en katalogusdata |
| Nominale dinamiese stroom | 7.5kA tot 200kA verwysingsreeks volgens verhouding en katalogusdata |
| Omgewingstemperatuur | -5°C tot +40°C verwysing; spesiale buitediens per ooreenkoms |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; projekspesifieke vereistes per ooreenkoms |
Keuringstabel
Die volgende keuringstabel is herorganiseer uit die verskafde katalogusinligting en geoptimaliseer vir webwerf vertoning. Lang opskrifte en akkuraatheidsklas selle is in veelvuldige lyne verdeel om uitleg oorloop op produkbladsye te verminder.
| Nominale Primêre Stroom (A) |
Akkuraatheidsklas Kombinasie |
Nominale Uitset (VA) |
Nominale Korttyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 15 | 0.2S / 0.5 0.2 / 0.5 / 10P10 0.2 / 0.5 / 10P15 10P10 / 10P10 10P15 / 10P15 0.2S / 0.5 / 10P20 / 10P20 |
30 / 50 30 / 50 30 / 20 50 / 50 20 / 20 / 20 |
3kA | 7.5kA |
| 20 | 4kA | 10kA | ||
| 30 | 6kA | 15kA | ||
| 40 | 8kA | 20kA | ||
| 50 | 10kA | 25kA | ||
| 75 | 15kA | 37.5kA | ||
| 100 | 21kA | 52.5kA | ||
| 150 | 31.5kA | 78.75kA | ||
| 200 | 0.2S / 0.5 0.2 / 0.5 / 10P10 0.2 / 0.5 / 10P15 0.2 / 0.5 / 10P20 10P10 / 10P10 10P15 / 10P15 |
50 / 50 50 / 30 50 / 20 50 / 50 30 / 30 20 / 20 / 20 |
45kA | 112.5kA |
| 300 | 63kA | 157.5kA | ||
| 400 | 63kA | 157.5kA | ||
| 500–800 | 63kA | 157.5kA | ||
| 1000 | 80kA | 200kA |
Nota: Die tabel is vir voorlopige keuring. Indien die vereiste data buite die bogenoemde reeks is, kan dit bevestig word deur tegniese ooreenkoms tussen vervaardiger en koper. Finale waardes moet die goedgekeurde tekening, naamplaat en fabriektoetsverslag volg.
Installasie & Afmetings
Die LZZBJ71-35 / LZZBJ71-35W GY word buite geïnstalleer op ’n stewige staalbeugel, paalgebaseerde ondersteuning, monteerplaat of substasie fondament. Die boonste primêre terminale word gebruik vir P1 / P2 verbinding, terwyl die onderste voorste terminaalboks gebruik word vir sekondêre bedrading. Die basis en monteer punte moet teen die goedgekeurde tekening nagegaan word voor installasie.
| Installasie Item | Aanbevole Kontrolepunt |
|---|---|
| Monteerbasis | Bevestig basisafmetings, monteer gat spasie, beugel sterkte en fondament stabiliteit. |
| Primêre terminale | Kontroleer P1 / P2 rigting, geleier verbinding metode en fase-na-grond vrye ruimte. |
| Sekondêre terminaalboks | Reserveer toegang ruimte vir kabel ingang, bedrading, inspeksie, toetsing en seëling. |
| Aarding | Koppel die transformator basis en een punt van die sekondêre stroombaan aan die stasie aardingsisteem. |
| Buite vrye ruimte | Bevestig kruipafstand, vervuilingsvlak, weerlig impuls vereiste en plek isolasiekoördinasie. |
| Tekening bevestiging | Gebruik die goedgekeurde buitelyn tekening vir die gekose stroomverhouding en terminaalopstelling. |
Wikkelings & Merking
Die primêre terminale word normaalweg gemerk as P1 en P2. Die sekondêre terminale is gerangskik in die onderste terminaalboks en moet bedraad word volgens die goedgekeurde terminaal diagram. Vir meter- en beskermingskombinasies moet elke sekondêre wikkelingsgroep duidelik toegewys word voor produksie.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteit verwysing. |
| S1 / S2 | Enkele sekondêre wikkeling | Gebruik wanneer een sekondêre uitset gespesifiseer word. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegewys aan metering of stroommeting. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegewys aan relaaisbeskerming. |
| 3S1 / 3S2 | Addisionele sekondêre wikkeling wanneer gespesifiseer | Gebruik vir rugsteun beskerming, onafhanklike monitering of spesiale relaiskringe. |
| Aardingspunt | Sekondêre / basis aardingsverwysing | Een punt van die sekondêre stroombaan en die transformator basis moet geaard word volgens projekpraktyk. |
Standaarde en Nakoming
Vir opgedateerde internasionale dokumentasie moet die LZZBJ71-35 / LZZBJ71-35W GY gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. GB-gebaseerde dokumentasie kan verwys na GB/T 20840.1 en GB/T 20840.2. Ou katalogus verwysings soos IEC 60044-1 kan slegs behou word wanneer dit deur ’n erfgood tender of vergelykingsdokument vereis word.
Veiligheidsnotas
- Bevestig spanningsklas, nominale isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidsklas en nominale uitset voor installasie.
- Kontroleer dat die gekose transformator ooreenstem met die stelsel foutvlak, insluitend korttyd termiese stroom en dinamiese stroomvereistes.
- Verifieer P1 / P2 polariteit en sekondêre terminaalmerking voor meters, relais of toetstoerusting aangesluit word.
- Verseker dat die buitemonteerbeugel sterk genoeg is vir die transformator gewig, geleier las en windlas by die installasieplek.
- Aard die transformator basis en een punt van die sekondêre stroombaan volgens die stasie aardontwerp.
- Die transformator sekondêre stroombaan mag NIE oopgemaak word terwyl primêre stroom vloei nie.
- Voor meters, relais of toestelle ontkoppel word, kortsluit die sekondêre stroombaan met ’n goedgekeurde kortsluittoestel.
- Seël die sekondêre terminaalboks na bedrading om vogtoegang te verminder en buite betroubaarheid te handhaaf.
- Installeer NIE die transformator in ’n omgewing met ernstige chemiese korrosie, ontplofbare gas of abnormale vibrasie buite die produkontwerpgrense nie.
- Installasie, toetsing en in werking stel moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Keuringsgids
- Bevestig spanningsvlak: Gebruik hierdie reeks vir 33kV, 35kV en 40.5kV buitestelsels.
- Kies modelvariant: Gebruik LZZBJ71-35 vir die standaard buite epoksietransformatorplatform en LZZBJ71-35W GY vir versterkte of projekspesifieke buitekonfigurasie.
- Bevestig isolasievlak: Gebruik 40.5/95/185kV as die hoof isolasievlak vir die 35kV-klas platform.
- Kies stroomverhouding: Kies die primêre stroom volgens voederlas, meterbereik en beskerminginstelling.
- Kies sekondêre stroom: Gebruik 5A vir konvensionele meters en relais; gebruik 1A vir lang sekondêre bedrading of laer las toepassings.
- Definieer akkuraatheidsklas: Gebruik 0.2S / 0.2 / 0.5 vir metering en 10P / 5P klasse vir beskerming.
- Kontroleer nominale uitset: Pas transformator las aan met aangeslote meters, relais, terminaalblokke en sekondêre kabel lengte.
- Kontroleer kortsluitbestandigheid: Bevestig Ith en Idyn volgens die foutstroomvlak by die installasiepunt.
- Goedkeur tekeninge: Bevestig buitelyn tekening, terminaalmerking, monteer gate en sekondêre terminaalboks rigting voor produksie.
