Produk Oorsig
Die LZZBJ9-10C3 / LZZBJ9-10C3Q3 / LZZBJ9-10C3Q4 stroomtransformator is ’n binnenshuise epoksie gegote hars, volledig ingeslote, pos-tipe stroomtransformator vir middelspannings wisselstroom kragstelsels. Dit is ontwerp vir stroommeting, energiemeting, voedermonitering en relaaisbeskerming in 10kV, 11kV en 12kV klasse binnenshuise skakelaars.
Hierdie reeks gebruik ’n versterkte gegote hars geïsoleerde liggaam met boonste primêre terminale en ’n onderste sekondêre terminaalblok. Die C3-platform is geskik vir hoër-stroomvoeder toepassings, terwyl die Q3- en Q4-weergawes verskillende buitelyn- en terminaal uitlegte bied vir skakelaar integrasie. Finale keuring moet bevestig word volgens nominale stroom, kortsluit weerstandvlak, terminaal rangskikking, kabinet spasie en goedgekeurde tekening.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Binnenshuise Epoksie Gegote Hars Stroomtransformator |
| Model reeks | LZZBJ9-10C3 / LZZBJ9-10C3Q3 / LZZBJ9-10C3Q4 |
| Struktuur | Binnenshuise, volledig ingeslote, pos-tipe, epoksie gegote hars geïsoleerde struktuur |
| Spanningsklasse | 10kV, 11kV en 12kV klasse middelspannings stelsels |
| Nominale isolasie | 24/65/125kV verwysing; 12/42/75kV mag van toepassing wees op verwante 12kV-klasse konfigurasies volgens naamplaat |
| Nominale frekwensie | 50Hz / 60Hz |
| Sekondêre stroom | 5A of 1A |
| Installasie | Binnenshuise skakelaar ondersteunings-tipe installasie |
| Toepassings | Stroommeting, energiemeting, relaaisbeskerming, voedermonitering en skakelaarinstrumentasie |

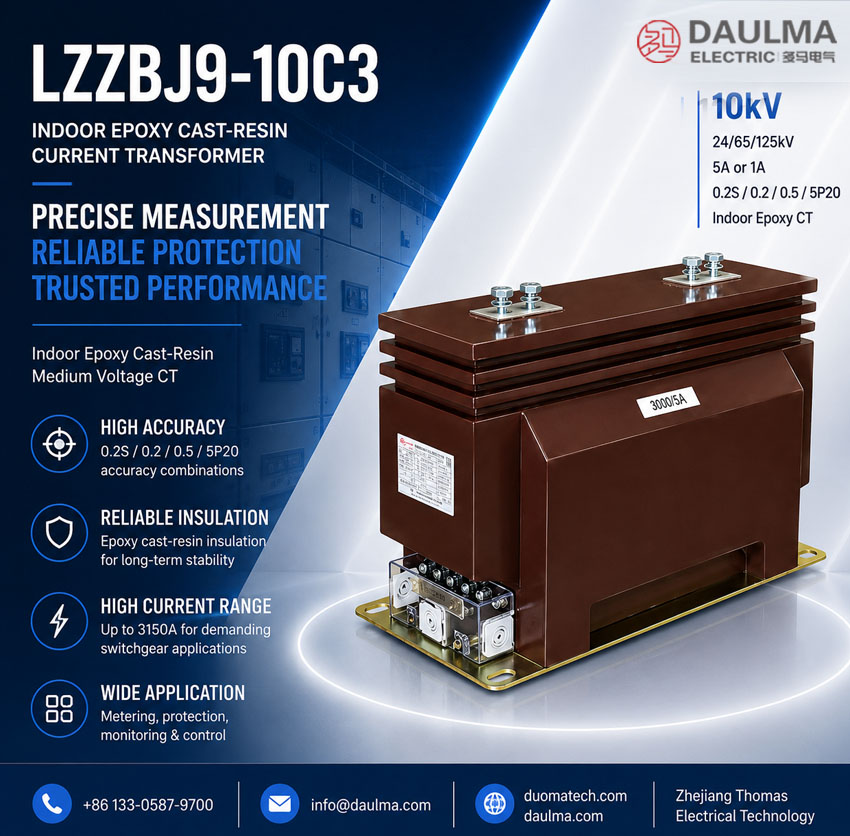

Produk Vertoning
Toepassings
- 10kV, 11kV en 12kV klasse binnenshuise middelspannings distribusiestelsels
- Metaalgekleepte skakelaars, inkomende kabinette, uitgaande voederpaneel en meterkabinette
- Stroommeting en elektriese energiemeting stroombane
- Relaaisbeskerming stroombane vir voeders, transformators, motors en distribusie lyne
- SCADA, kragmonitering en distribusie outomatisering stelsels
- Hoë-stroom skakelaar projekte wat 1000A tot 3150A ST keuses benodig
Eienskappe
- Volledig ingeslote gegote hars liggaam: Die epoksie hars struktuur ondersteun isolasie sterkte, meganiese beskerming en stabiele binnenshuise diensprestasie.
- Pos-tipe ondersteuning ontwerp: Die transformator integreer isolasie ondersteuning en stroomtransformasie funksies vir kompakte skakelaar installasie.
- Hoë-stroomreeks: Die reeks ondersteun hoë-stroomvoeder toepassings tot 3150A, met spesiale hoër-stroom uitlegte onderworpe aan tekening bevestiging.
- Multi-kern konfigurasie: Metering en beskerming kerne kan gekonfigureer word met akkuraatheid kombinasies soos 0.2S/5P20/5P20, 0.5/0.5/5P20 en 5P20/5P20/5P20.
- 1A of 5A sekondêre uitset: Sekondêre stroom kan gekies word volgens relaais inset, meter inset, bedrading afstand en sekondêre las.
- Q3 / Q4 strukture: Verskillende buitelyne ondersteun verskillende terminaal spasies, busbar uitlegte en skakelaar installasie vereistes.
Beginsel
Die LZZBJ9-10C3 stroomtransformator werk volgens elektromagnetiese induksie. Die primêre stroom genereer magnetiese vloed in die kern, en die sekondêre wikkeling lewer ’n proporsionele stroomsein aan meters, relaais of monitering toestelle. Die epoksie hars isolasie skei die middelspannings primêre stroombaan van die sekondêre stroombane.
Vir metering gebruik, moet die sekondêre kern die gespesifiseerde verhouding akkuraatheid en faseverskuiwing binne die nominale las handhaaf. Vir beskerming gebruik, moet die beskerming kern ’n betroubare stroomsein lewer tydens fout-stroom toestande en koördineer met relaais instellings. Nominale korttyd termiese stroom en nominale dinamiese stroom moet ooreenstem met die skakelaar foutvlak.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Binnenshuise tipe / pos-tipe struktuur |
| Z | Epoksie hars gegote isolasie / volledig ingeslote struktuur |
| B | Beskermingsklasse beskikbaar |
| J | Versterkte / verbeterde ontwerp |
| 9 | Ontwerp volgord kode |
| 10 | 10kV katalogus spanningsklasse; algemeen gebruik vir 10kV, 11kV en 12kV klasse stelsels |
| C3 | Struktuur kode vir hierdie produk platform |
| Q3 / Q4 | Buitelyn en installasie variante vir verskillende skakelaar uitlegte |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklasse | 10kV, 11kV en 12kV klasse binnenshuise stelsels |
| Nominale isolasie vlak | 24/65/125kV verwysing volgens monster data; finale vlak per naamplaat |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale primêre stroom | 5A tot 3150A verwysingsreeks; spesiale hoë-stroom konfigurasie per ooreenkoms |
| Nominale sekondêre stroom | 5A of 1A |
| Akkuraatheid kombinasie | 0.2S/5P20/5P20, 0.5/0.5/5P20, 0.5/5P20/5P20, 5P20/5P20/5P20 of projek-spesifieke kombinasies |
| Nominale uitset | 20/20/20, 30/20/20, 20/30/20, 20/30/30, 30/30/30 of projek-spesifieke VA konfigurasie |
| Hoogte bo seevlak | ≤1500m standaard installasie verwysing |
| Omgewingstemperatuur | -5°C tot +40°C |
| Toepaslike standaarde | GB/T 20840.1, GB/T 20840.2, IEC 61869-2:2012 en spesiale projekvereistes |
Terminale
Die produk kan verskaf word met meerdere sekondêre kerne vir metering en beskerming. Tipiese terminaal merkings sluit in P1 / P2 vir die primêre kant en 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2 vir sekondêre kerne. Finale terminaal hoeveelheid en rangskikking moet bevestig word volgens die kern konfigurasie en goedgekeurde tekening.
| Terminaal Merk |
Funksie | Toepassing Nota |
|---|---|---|
| P1 / P2 | Primêre terminale | Primêre stroom rigting en busbar verbinding moet die tekening en bedradings diagram volg. |
| 1S1 / 1S2 | Eerste sekondêre kern | Gewoonlik gebruik vir metering of die eerste gespesifiseerde meting kern. |
| 2S1 / 2S2 | Tweede sekondêre kern | Gewoonlik gebruik vir beskerming of addisionele meting. |
| 3S1 / 3S2 | Derde sekondêre kern | Gebruik wanneer veelvuldige beskerming of metering/beskerming kombinasies gespesifiseer word. |
Keuse Tabel
Die volgende tabel som algemene verhouding reekse, akkuraatheid kombinasies en kortsluit weerstand waardes op. Lang koppe en gedeelde waardes is gewrap om die tabel geskik te maak vir responsiewe webwerf uitlegte.
| Nominale Primêre Stroom (A) |
Akkuraatheid Klas Kombinasie |
Nominale Uitset (VA) |
Nominale Kort-Tyd Termiese Stroom |
Nominale Dinamiese Stroom (kA) |
|---|---|---|---|---|
| 5–300 | 0.2S / 5P20 / 5P20 0.5 / 0.5 / 5P20 0.5 / 5P20 / 5P20 5P20 / 5P20 / 5P20 |
20 / 20 / 20 30 / 20 / 20 20 / 30 / 20 20 / 30 / 30 30 / 30 / 30 |
150 × I1n | 375 × I1n |
| 400–800 | 63kA | 130 | ||
| 1000–1250 | 80kA | 160 | ||
| 1500–3150 | 100kA | 160 |
Nota: Indien gebruiker vereistes die gelysde data oorskry, mag finale parameters tussen vervaardiger en koper ooreengekom word. Naamplaat data, goedgekeurde tekeninge en fabriekstoets verslae sal voorrang hê.
Hoë-Stroom Verwysing
| Stroomreeks | Terminaal / Monteer Verwysing |
Toepassing Nota |
|---|---|---|
| I1n: 5A–1000A | Standaard primêre terminaal rangskikking | Geskik vir algemene voeder en meting stroombane. |
| I1n: 1200A–3150A | Groot-stroom terminaal rangskikking | Gebruik vir hoër-stroom skakelaars en hoofvoeder toepassings. |
| I1n: 3200A–4000A | Spesiale hoë-stroom rangskikking | Vereis tekening bevestiging en tegniese ooreenkoms voor produksie. |
Diens Toestande
- Installasie plek: binnenshuise middelspannings skakelaars
- Stelsel spanning: 10kV, 11kV en 12kV klasse netwerke
- Nominale frekwensie: 50Hz / 60Hz
- Omgewingstemperatuur: -5°C tot +40°C
- Hoogte bo seevlak: ≤1500m standaard verwysing
- Die installasie omgewing moet vry wees van ernstige vibrasie, geleidende stof, korrosiewe gas, ontplofbare medium, swaar besoedeling en abnormale kondensasie.
- Voor hoë hoogte, vogtig, kus, hoë-besoedeling of spesiale skakelaar toestande, is tegniese bevestiging nodig voor bestelling.
Standaarde en Voldoening
Die LZZBJ9-10C3 stroomtransformator voldoen aan GB/T 20840.1, GB/T 20840.2, IEC 61869-2:2012 en spesiale projekvereistes. Roetine toetse sluit gewoonlik verhouding toets, polariteit verifikasie, akkuraatheid toets, diëlektriese weerstand toets, isolasie inspeksie en voorkoms inspeksie in. Addisionele tipe toets dokumente of spesiale toets vereistes kan bevestig word volgens projek spesifikasies.
Installasie en Afmetings
Die produk gebruik ’n binnenshuise pos-tipe struktuur met boonste primêre terminale en onderste sekondêre terminaal rangskikking. Die algehele afmetings en primêre terminaal konfigurasie verskil volgens stroomreeks. Kabinet ontwerp moet gebaseer wees op die goedgekeurde tekening, veral vir 1200A en hoër toepassings.
Afmetings
| Item | Afmeting / Nota |
|---|---|
| Algehele lengte | 460mm verwysing |
| Algehele breedte | 200mm verwysing |
| Algehele hoogte | 320 ± 10mm verwysing |
| Monteer lengte | 425mm / 390mm verwysing volgens terminaal rangskikking |
| Primêre terminaal reeks | Verskillende uitlegte vir 5A–1000A, 1200A–3150A en 3200A–4000A |
| Trekking bevestiging | Vereis voor skakelaar produksie of vervanging |
Veiligheid Notas
- Bevestig model, stroomverhouding, sekondêre stroom, akkuraatheid kombinasie, nominale uitset en isolasie vlak voor installasie.
- Kontroleer monteer spasie, busbar verbinding, primêre terminaal posisie, sekondêre terminaal uitleg en fase vryespasie voor samestelling.
- Gebruik die korrekte tekening vir die gekose stroomreeks, veral vir 1200A en hoër terminaal rangskikkings.
- Koppel P1/P2 en sekondêre terminale volgens polariteit merkings en die projek bedradings diagram.
- Die sekondêre stroombaan van ’n stroomtransformator mag nie oopgemaak word wanneer die primêre stroombaan onder spanning is nie.
- Voor die ontkoppel van meters of relaais, kortsluit die sekondêre stroombaan deur ’n goedgekeurde kortsluit terminaal blok.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestel Inligting
- Produk model: LZZBJ9-10C3, LZZBJ9-10C3Q3 of LZZBJ9-10C3Q4
- Nominale primêre stroom en nominale sekondêre stroom
- Akkuraatheid klas kombinasie en nominale uitset vir elke kern
- Nominale isolasie vlak en toepaslike standaard
- Vereiste kort-tyd termiese stroom en dinamiese stroom
- Sekondêre terminaal hoeveelheid en terminaal merkings vereiste
- Skakelaar uitleg, monteer afmetings en primêre terminaal rigting
- Hoeveelheid, sertifikate, roetine toets verslae, etikettering en verpakking vereistes
Keuse Gids
- Bevestig spanningsklasse: Gebruik hierdie ST vir binnenshuise 10kV, 11kV en 12kV klasse stelsels.
- Bevestig model variant: Kies C3, C3Q3 of C3Q4 volgens skakelaar uitleg, installasie afmetings en stroomreeks.
- Kies stroomverhouding: Kies nominale primêre stroom volgens voeder las, metering reeks en beskerming instellings.
- Definieer kern funksies: Spesifiseer metering en beskerming kerne apart, insluitend akkuraatheid klas en nominale uitset.
- Kontroleer nominale las: Bevestig dat meter, relaais en kabel las nie die nominale uitset van elke sekondêre kern oorskry nie.
- Verifieer foutvlak: Nominale kort-tyd termiese stroom en nominale dinamiese stroom moet ooreenstem met die skakelaar foutvlak.
- Bevestig afmetings: Kontroleer monteer gate, primêre terminaal uitleg, sekondêre terminale en kabinet vryespasie voor produksie.
