Produk Oorsig
Die LZZW6-15A(B) paalgemonteerde stroomtransformator is ’n volledig ingeslote buitelugse stroomtransformator vir middelspannings-distribusiestelsels. Dit is ontwerp vir stroommeting, elektriese energiemeting en relaaisbeskerming in 15 kV-klas buitelugse kragnetwerke, insluitend algemene 13,8 kV en 15 kV stelseltoepassings.
Hierdie produk moet geposisioneer word as ’n paalgemonteerde buitelugse ST vir hoër isolasieklas-distribusienetwerke, nie as ’n konvensionele binnenshuise skakelaarpaneel-ST nie. In vergelyking met binnenshuise epoksie gegote hars-ST’s, fokus die LZZW6-15A(B) op buitelugse isolasiebetroubaarheid, reën- en vogweerstand, kruipafstand, terminaalversegeling, primêre paalverbindings en langtermynbedryf in blootgestelde distribusie-omgewings. Die A/B-struktuur maak dit ook moontlik dat dieselfde produkfamilie verskillende primêre-stroomreeks en verbindingsopstellings kan dek.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | 15kV Paalgemonteerde Volledig Ingeslote Buitelugse Stroomtransformator |
| Modelreeks | LZZW6-15A(B) |
| Installasietoestand | Buitelugs / paalgemonteer |
| Struktuur | Volledig ingeslote buitelugse gegote-hars-isolasiestruktuur |
| Stelselspanningstoepassing | 13,8 kV en 15 kV klas middelspanningsstelsels |
| Geagte isolasievlak | 17,5/55/105 kV |
| Geagte frekwensie | 50 Hz / 60 Hz |
| Geagte sekondêre stroom | 5 A of 1 A |
| Omgewingstemperatuur | -25°C tot +55°C |
| Tipes toepassing | Buitelugse meting, stroommeting, relaaisbeskerming en distribusielynmonitering |

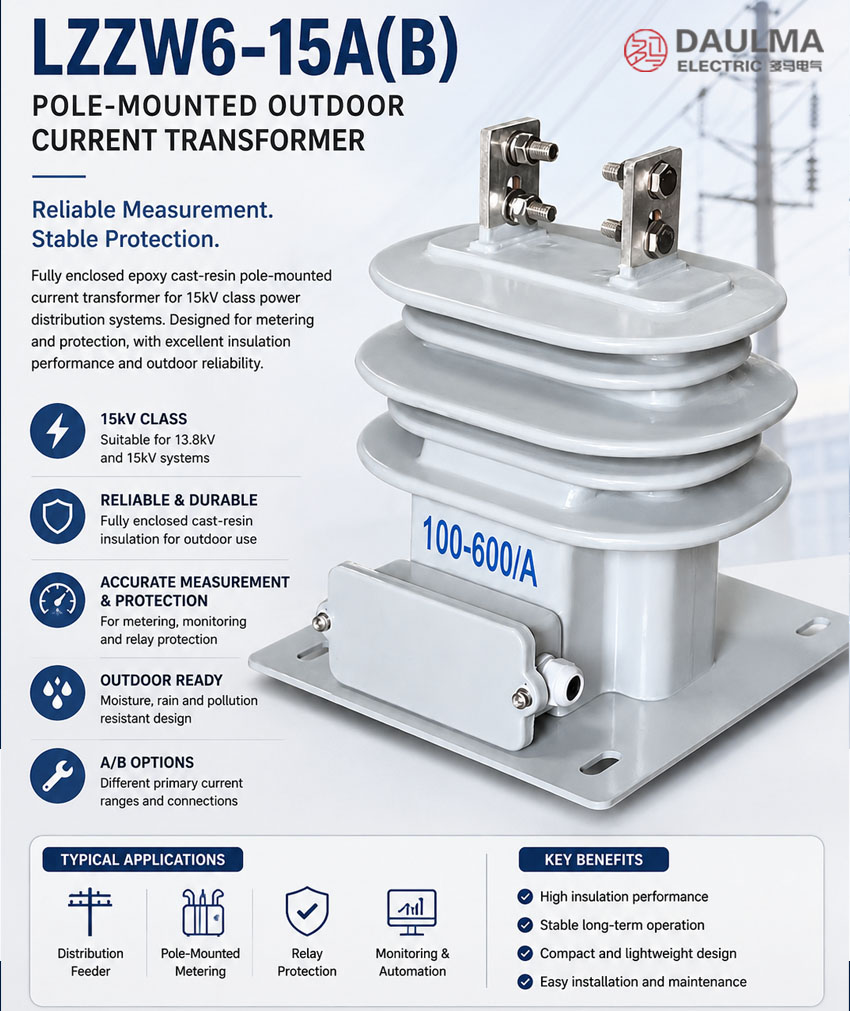

Produk Vertoning
Toepassings
- 15 kV klas buitelugse distribusievoeders
- 13,8 kV nuts- en industriële kragdistribusiestelsels
- Paalgemonteerde meting- en beskermingsinstallasies
- Buitelugse hoëspanningsmeeteenhede en meetkaste
- Distribusieoutomatisering, voedermonitering en stroomseinversameling
- Buitelugse installasies wat reënweerstandige, vogweerstandige en volledig ingeslote isolasieontwerp vereis
Eienskappe
- 15kV buitelugse posisionering: Ontwerp vir hoër isolasieklas buitelugse distribusiestelsels, veral 13,8 kV en 15 kV netwerke.
- Paalgemonteerde konstruksie: Geskik vir buitelugse paalinstallasie waar meganiese stabiliteit, terminaalversegeling en bedradingbeskerming krities is.
- Volledig ingeslote isolasie liggaam: Die harsgegote struktuur beskerm die primêre geleier, sekondêre wikkeling en magnetiese kern teen buitelugse vog en besoedeling.
- A/B strukturele familie: Die 15A en 15B weergawes ondersteun verskillende primêre-stroomreeks en terminaalopstellings binne een buitelugse ST-platform.
- Meting- en beskermingsgebruik: Ondersteun stroommeting, energiemeting en relaaisbeskerming met selekteerbare 5 A of 1 A sekondêre stroom.
- Buitelugse bedradingsdiagramondersteuning: Verskafde bedradingsdiagramme help om primêre en sekondêre terminaalverbindings vir meting- en beskermingskringe te onderskei.
Beginsel
Die LZZW6-15A(B) stroomtransformator omskakel middelspannings primêre stroom na ’n standaard sekondêre stroom deur elektromagnetiese induksie. Die primêre kant word aan die buitelugse lyn of paalgemonteerde toerusting gekoppel, terwyl die sekondêre kant ’n 5 A of 1 A sein aan meters, relaais of moniteringtoestelle lewer.
Vir hierdie buitelugse paalgemonteerde ST, moet ingenieurskeuse meer as net stroomverhouding en akkuraatheid oorweeg. Die geagte isolasievlak, kruipafstand, buitelugse besoedelingstoestand, sekondêre terminaalversegeling, bedradingsdiagram, monteerbasis, reënblootstelling en meganiese stabiliteit moet saam bevestig word. Hierdie posisionering help om die LZZW6-15A(B)-bladsy van binnenshuise skakelaarpaneel-ST-bladsye en laerspannings buitelugse ST-bladsye te onderskei.
Modelaanwyser
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Model | LZZW6-15A(B) |
| Installasietoestand | Buitelugs / paalgemonteer |
| Geagte spanningsklas | 15 kV klas; geskik vir 13,8 kV en 15 kV stelsels wanneer projekisolasiokoördinasie bevestig is |
| Geagte isolasievlak | 17,5/55/105 kV |
| Geagte frekwensie | 50 Hz / 60 Hz |
| Geagte sekondêre stroom | 5 A of 1 A |
| Omgewingstemperatuur | -25°C tot +55°C |
| Akkuraatheidsklasopsies | 0,2S, 0,2, 0,5S, 0,5 en projekspesifieke meting/beskerming kombinasies |
| Geagte uitset | Tipes 15 VA tot 50 VA reeks volgens stroomverhouding en akkuraatheidsklas |
| Toepaslike standaarde | GB 20840.1-2010, GB 20840.2-2014 en spesiale projekvereistes |
15A Konfigurasie
Die LZZW6-15A-konfigurasie is geskik vir laer en medium primêre-stroom buitelugse meting- of beskermingstoepassings. Die tegniese tabel toon 15A-data met selekteerbare metingakkuraatheidsvlakke en korttyd termiese stroomwaardes gerangskik volgens primêre stroomreeks.
| Geagte
Primêre Stroom (A) |
Akkuraatheid
Klas Opsies |
Geagte
Uitset(VA) |
Korttyd
Termiese Stroom |
Geagte
Dinamiese Stroom |
|---|---|---|---|---|
| 5–300 | 0,2S / 0,2 / 0,5S / 0,5 | 20 / 30 / 30 / 40 | 8–50 × I1n / 2s verwysing | 20–100 × I1n verwysing |
| 400 | 0,2S / 0,2 / 0,5S / 0,5 | 30 / 30 / 40 / 40 | 31,5 kA | 80 kA |
| 500 | 0,2S / 0,2 / 0,5S / 0,5 | 40 / 40 / 40 / 50 | 45 kA | 112,5 kA |
| 600 | 0,2S / 0,2 / 0,5S / 0,5 | 50 / 50 / 60 / 50 | 63 kA | 130 kA |
15B Konfigurasie
Die LZZW6-15B-konfigurasie is gerangskik vir samegestelde of hoër-stroomtoepassings. Die verskafde afmetingstekening toon ’n toegewyde 15B-uitleg en ’n aparte terminaalverwysing vir stroomverhoudings soos 150/5 A en 300/5 A.
| Geagte
Primêre Stroom (A) |
Akkuraatheid
Klas Opsies |
Geagte
Uitset(VA) |
Korttyd
Termiese Stroom |
Geagte
Dinamiese Stroom |
|---|---|---|---|---|
| 50–200 / 100–200 150–300 / 300–400 |
0,2S / 0,2 / 0,5S / 0,5 | 20 / 25 / 30 / 30 verwysing | 25–50 × I1n / 2s verwysing | 62,5–125 × I1n verwysing |
Nota: Die bogenoemde waardes is georganiseer vanaf die verskafde tegniese blad vir webwerkuitskeidingsverwysing. Finale stroomverhouding, sekondêre stroom, geagte uitset, akkuraatheidsklas, termiese stroom, dinamiese stroom, terminaalaanduiding en bedradingsdiagram moet die goedgekeurde tekening, naamplaat en fabriektoetsverslag volg.
Buitelugse Installasie
| Buitelugse Faktor | Ingenieursfokus | Uitskeidingsnota |
|---|---|---|
| Paalgemonteerde installasie | Meganiese vasstelling, lynrigting en terminaallading | Bevestig monteerbasis en geleier spanning voor installasie. |
| Reën en vog | Terminaalversegeling en sekondêre kabeluitlaatbeskerming | Gebruik weerbeskermde bedrading en behoorlike kabelroete. |
| Isolasiokoördinasie | Kragfrekwensie-weerstand en impuls-weerstand | Bevestig 17,5/55/105 kV of projekspesifieke vereiste. |
| Buitelugse veroudering | UV-blootstelling, besoedeling en oppervlaktenatmaking | Bevestig diensomgewing en onderhoudsinterval. |
Bedrading en Terminale
Die monsterblad sluit bedradingsdiagramme vir beide primêre en sekondêre kringe in. Primêre terminale word aan die buitelugse lynkant gekoppel, terwyl sekondêre terminale aan die meter, relais of moniteringtoestel gekoppel word volgens polariteitsmerke. Korrekte terminaalidentifisering is noodsaaklik vir metingakkuraatheid en relaaisbeskermingsrigting.
| Terminaalarea | Funksie | Ingenieursnota |
|---|---|---|
| H1 / H2 | Primêre kant verwysing | Gebruik vir primêre-kant rigting in die bedradingsdiagram. |
| P1 / P2 | Primêre polariteitsmerking | Koppel volgens lynrigting en goedgekeurde tekening. |
| S1 / S2 | Sekondêre uitset | Koppel aan meter, relais of moniteringtoestel volgens polariteit. |
| C1 / C2 | Tap / samegestelde terminaal verwysing | Gebruik volgens die gespesifiseerde stroomverhouding en bedradingsdiagram. |
Diens Toestande
- Installasieplek: buitelugse paalgemonteerde middelspannings-distribusiestelsel
- Stelselspanning: 13,8 kV en 15 kV klas netwerke
- Geagte frekwensie: 50 Hz / 60 Hz
- Geagte sekondêre stroom: 5 A of 1 A
- Omgewingstemperatuur: -25°C tot +55°C
- Die installasie-omgewing moet nagegaan word vir vog, reën, besoedeling, windlading, hoogte bo seevlak en monteerstabiliteit.
- Vir kus-, swaarbesoedelings-, hoëvogtigheids- of hoëhoogteprojekte, moet kruipafstand en isolasiokoördinasie afsonderlik bevestig word.
Standaarde en Nakoming
Die LZZW6-15A(B) buitelugse stroomtransformator kan verskaf word volgens GB 20840.1-2010, GB 20840.2-2014 en kliëntspesifieke tegniese vereistes. Vir internasionale projekte, kan sy tegniese parameters ook hersien word onder die toepaslike IEC stroomtransformatorraamwerk tydens tegniese ooreenkoms.
Installasie en Afmetings
Die produk gebruik ’n volledig ingeslote buitelugse struktuur met weerbestande isolasieribbes, boonste primêre terminale en ’n sekondêre terminaalkassie. Die 15A en 15B-tekeninge is verskillend, dus moet die finale buitelyn-tekening bevestig word voor paalmonteerbeugelontwerp, geleierverbinding, sekondêre kabelroete en vervangingsinstallasie.
Afmetings
| Item | Afmeting / Nota |
|---|---|
| Struktuurtipe | Buitelugse paalgemonteerde volledig ingeslote ST |
| Modelvariasies | LZZW6-15A en LZZW6-15B |
| Primêre terminaal uitleg | Boonste terminaalopstelling volgens A of B-tekening |
| Sekondêre terminaalkassie | Syterminaalkassie met bedradingsuitlaat volgens tekening |
| Bedradingsdiagram | Bevestig H1/H2, P1/P2, S1/S2 en tapterminaalverhouding voor bedrading |
| Tekeningbevestiging | Vereis voor installasie, vervanging of beugelvervaardiging |
Veiligheid Notas
- Bevestig die volledige modelnaam, insluitend 15A of 15B-struktuur, voor bestelling.
- Kontroleer geagte isolasievlak, stelselspanning en buitelugse diensomgewing voor installasie.
- Bevestig terminaalversegeling, kabeluitlaatrigting en sekondêre bedradingsbeskerming vir buitelugse gebruik.
- Koppel primêre en sekondêre terminale volgens polariteitsmerke en die bedradingsdiagram.
- Die sekondêre kring van ’n stroomtransformator mag NIE oopgemaak word wanneer die primêre kring onder spanning is nie.
- Voor die ontkoppeling van instrumente of relaais, kortsluit die ooreenstemmende sekondêre kring deur ’n behoorlike kortsluittoestel.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings-elektriese personeel.
Bestelinligting
- Produkmodel: LZZW6-15A of LZZW6-15B
- Stelselspanning: 13,8 kV of 15 kV
- Geagte primêre stroom en geagte sekondêre stroom
- Akkuraatheidsklas en geagte uitsetvereiste
- Geagte isolasievlak: 17,5/55/105 kV of projekspesifieke vereiste
- Termiese stroom, dinamiese stroom en buitelugse dienstoestand
- Bedradingsdiagram, terminaalaanduiding en tapvereiste
- Monteerbeugel, paalinstallasierigting en kabeluitlaatvereiste
- Hoeveelheid, sertifikate, routinetoetsverslae, etikettering en verpakkingvereistes
Uitskeidingsgids
- Bevestig 15kV-toepassing: Kies hierdie model vir 13,8 kV en 15 kV klas buitelugse distribusiestelsels.
- Kies A of B-struktuur: Kies 15A of 15B volgens stroomverhouding, terminaalopstelling en bedradingsvereiste.
- Definieer sekondêre uitset: Bevestig of die sekondêre stroom 5 A of 1 A is en pas dit by die aangeslane instrument.
- Kontroleer metingakkuraatheid: Kies 0,2S, 0,2, 0,5S of 0,5 volgens meting- en metingvereistes.
- Bevestig buitelugse isolasie: Hersien 17,5/55/105 kV isolasievlak, terminaalversegeling en diensomgewing.
- Verifieer kortsluit-weerstand: Pas termiese en dinamiese stroomgraderings by die distribusiestelsel foutvlak.
- Goedkeur finale tekening: Bevestig afmetings, bedradingsdiagram, terminaalaanduiding en monteerbasis voor produksie.
