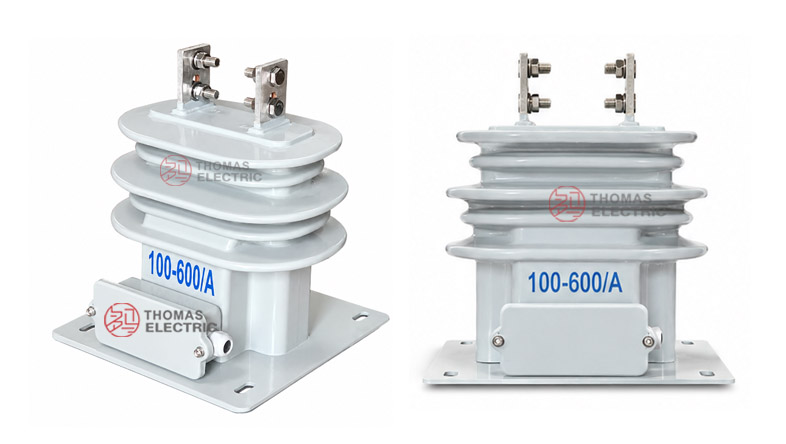

Descripción general del producto
El transformador de corriente montado en poste LZZW6-15A(B) es un transformador de corriente totalmente encapsulado para sistemas de distribución de media tensión en exteriores. Está diseñado para medición de corriente, facturación energética y protección por relés en redes eléctricas exteriores de clase 15 kV, incluyendo aplicaciones típicas de sistemas de 13,8 kV y 15 kV.
Este producto debe posicionarse como un transformador de corriente (TC) exterior montado en poste para redes de distribución con mayor nivel de aislamiento, y no como un TC convencional para celdas interiores. Comparado con los TC interiores de resina epoxi moldeada, el LZZW6-15A(B) se centra en la fiabilidad del aislamiento al aire libre, resistencia al agua y humedad, distancia de fuga, sellado de terminales, conexión primaria montada en poste y operación a largo plazo en entornos de distribución expuestos. La estructura A/B permite además que la misma familia de productos cubra diferentes rangos de corriente primaria y disposiciones de conexión.
Tipo de producto
| Ítem | Especificación |
|---|---|
| Nombre del producto | Transformador de corriente exterior totalmente encapsulado de 15 kV, montado en poste |
| Serie de modelo | LZZW6-15A(B) |
| Condición de instalación | Exterior / montado en poste |
| Estructura | Estructura exterior totalmente encapsulada con aislamiento de resina moldeada |
| Aplicación de tensión del sistema | Sistemas de media tensión de clase 13,8 kV y 15 kV |
| Nivel nominal de aislamiento | 17,5/55/105 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Temperatura ambiente | -25°C a +55°C |
| Aplicación típica | Medición exterior, medición de corriente, protección por relés y monitoreo de líneas de distribución |

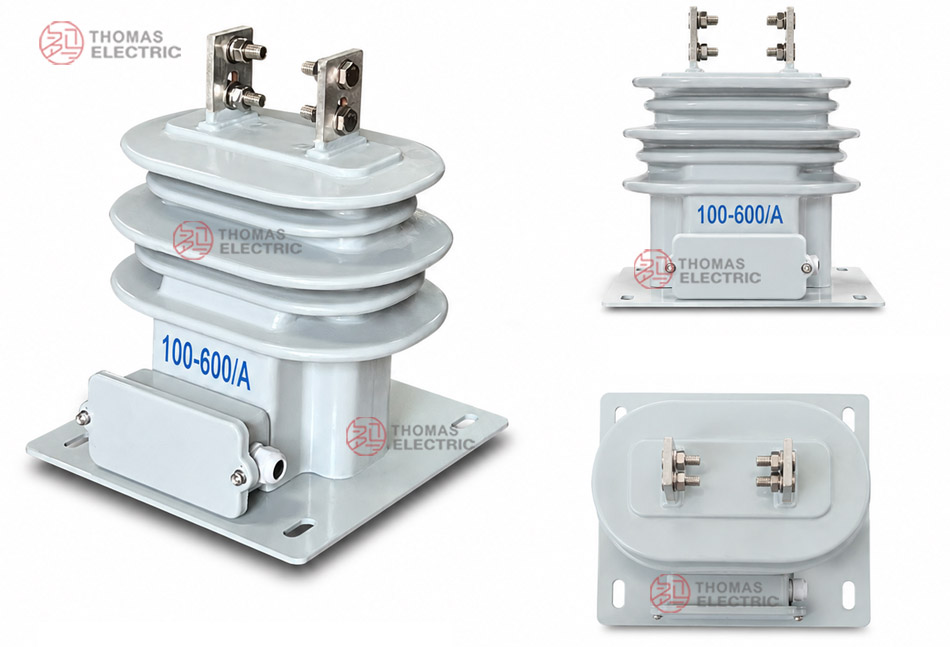

Presentación del producto
Aplicaciones
- Alimentadores exteriores de distribución de clase 15 kV
- Sistemas de distribución eléctrica industrial y de servicios públicos de 13,8 kV
- Instalaciones de medición y protección montadas en poste
- Unidades y cajas de medición de alta tensión para exteriores
- Automatización de distribución, monitoreo de alimentadores y recolección de señales de corriente
- Instalaciones exteriores que requieren diseño de aislamiento totalmente encapsulado, resistente al agua y a la humedad
Características
- Posicionamiento para 15 kV en exteriores: Diseñado para sistemas de distribución exteriores con mayor nivel de aislamiento, especialmente redes de 13,8 kV y 15 kV.
- Construcción montada en poste: Adecuado para instalación en postes exteriores donde son críticos la estabilidad mecánica, el sellado de terminales y la protección del cableado.
- Cuerpo de aislamiento totalmente encapsulado: La estructura moldeada en resina protege el conductor primario, el devanado secundario y el núcleo magnético contra la humedad y la contaminación ambiental.
- Familia estructural A/B: Las versiones 15A y 15B permiten cubrir distintos rangos de corriente primaria y disposiciones de terminales dentro de una misma plataforma de TC exterior.
- Uso en medición y protección: Admite medición de corriente, facturación energética y protección por relés con corriente secundaria seleccionable de 5 A o 1 A.
- Soporte de diagramas de cableado para exteriores: Los diagramas de cableado suministrados ayudan a distinguir las conexiones de terminales primarios y secundarios para circuitos de medición y protección.
Principio de funcionamiento
El transformador de corriente LZZW6-15A(B) convierte la corriente primaria de media tensión en una corriente secundaria estándar mediante inducción electromagnética. El lado primario se conecta a la línea exterior o al equipo montado en poste, mientras que el lado secundario entrega una señal de 5 A o 1 A a contadores, relés o dispositivos de monitoreo.
Para este TC exterior montado en poste, la selección técnica debe considerar más que la relación de corriente y la precisión. Se deben confirmar conjuntamente el nivel nominal de aislamiento, la distancia de fuga, las condiciones de contaminación exterior, el sellado de los terminales secundarios, el diagrama de cableado, la base de montaje, la exposición a la lluvia y la estabilidad mecánica. Este enfoque ayuda a diferenciar claramente la página del LZZW6-15A(B) de las páginas de TC para celdas interiores y de TC exteriores de menor tensión.

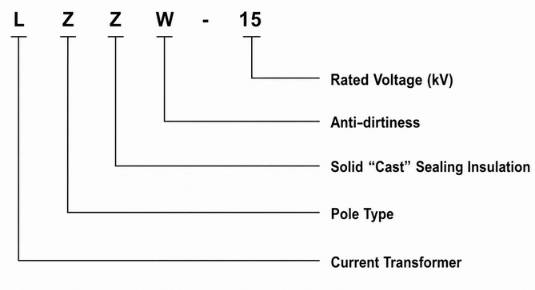

Designación del modelo
Datos técnicos
| Ítem | Especificación |
|---|---|
| Modelo | LZZW6-15A(B) |
| Condición de instalación | Exterior / montado en poste |
| Clase de tensión nominal | Clase 15 kV; adecuado para sistemas de 13,8 kV y 15 kV cuando se confirma la coordinación de aislamiento del proyecto |
| Nivel nominal de aislamiento | 17,5/55/105 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Temperatura ambiente | -25°C a +55°C |
| Opciones de clase de exactitud | 0,2S, 0,2, 0,5S, 0,5 y combinaciones específicas del proyecto para medición/protección |
| Potencia nominal | Rango típico de 15 VA a 50 VA según la relación de corriente y la clase de exactitud |
| Normas aplicables | GB 20840.1-2010, GB 20840.2-2014 y requisitos especiales del proyecto |
Configuración 15A
La configuración LZZW6-15A es adecuada para aplicaciones exteriores de medición o protección con corrientes primarias bajas y medias. La tabla técnica muestra datos de la versión 15A con niveles seleccionables de exactitud de medición y valores de corriente térmica de corta duración organizados por rango de corriente primaria.
| Corriente primaria nominal (A) |
Opciones de clase de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica nominal |
|---|---|---|---|---|
| 5–300 | 0,2S / 0,2 / 0,5S / 0,5 | 20 / 30 / 30 / 40 | 8–50 × I1n / 2s referencia | 20–100 × I1n referencia |
| 400 | 0,2S / 0,2 / 0,5S / 0,5 | 30 / 30 / 40 / 40 | 31,5 kA | 80 kA |
| 500 | 0,2S / 0,2 / 0,5S / 0,5 | 40 / 40 / 40 / 50 | 45 kA | 112,5 kA |
| 600 | 0,2S / 0,2 / 0,5S / 0,5 | 50 / 50 / 60 / 50 | 63 kA | 130 kA |
Configuración 15B

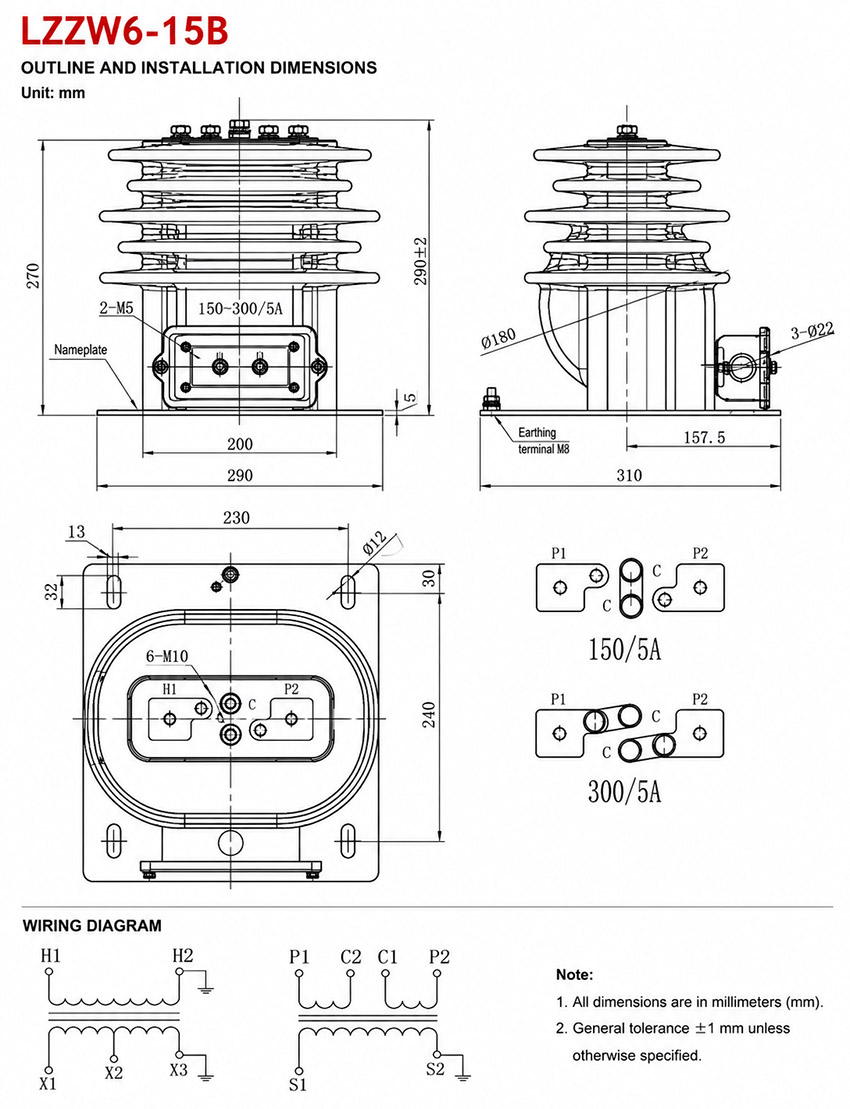

La configuración LZZW6-15B está diseñada para aplicaciones compuestas o de corriente más elevada. El plano dimensional suministrado muestra una disposición específica para la versión 15B y una referencia separada de terminales para relaciones de transformación como 150/5 A y 300/5 A.
| Corriente primaria nominal (A) |
Opciones de clase de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica nominal |
|---|---|---|---|---|
| 50–200 / 100–200 150–300 / 300–400 |
0,2S / 0,2 / 0,5S / 0,5 | 20 / 25 / 30 / 30 referencia | 25–50 × I1n / 2s referencia | 62,5–125 × I1n referencia |
Nota: Los valores anteriores están organizados a partir de la hoja técnica suministrada como referencia para selección en sitio web. La relación de transformación final, corriente secundaria, potencia nominal, clase de exactitud, corriente térmica, corriente dinámica, marcado de terminales y diagrama de cableado deben seguir el plano aprobado, la placa de características y el informe de pruebas de fábrica.
Instalación en exteriores
| Factor exterior | Enfoque técnico | Nota de selección |
|---|---|---|
| Instalación montada en poste | Fijación mecánica, dirección de la línea y carga en terminales | Confirmar la base de montaje y la tensión en conductores antes de la instalación. |
| Lluvia y humedad | Sellado de terminales y protección de la salida del cable secundario | Utilizar cableado protegido contra intemperie y rutas adecuadas para cables. |
| Coordinación de aislamiento | Resistencia a tensión a frecuencia de red e impulsos | Confirmar el requisito de 17,5/55/105 kV o el específico del proyecto. |
| Envejecimiento exterior | Exposición UV, contaminación y humectación superficial | Confirmar el entorno de servicio y el intervalo de mantenimiento. |
Cableado y terminales
La hoja de muestra incluye diagramas de cableado para circuitos primarios y secundarios. Los terminales primarios se conectan al lado de la línea exterior, mientras que los terminales secundarios se conectan al contador, relé o dispositivo de monitoreo según las marcas de polaridad. La identificación correcta de terminales es esencial para la exactitud de la medición y la dirección de la protección por relés.
| Área de terminal | Función | Nota técnica |
|---|---|---|
| H1 / H2 | Referencia del lado primario | Utilizado para indicar la dirección del lado primario en el diagrama de cableado. |
| P1 / P2 | Marcado de polaridad primaria | Conectar según la dirección de la línea y el plano aprobado. |
| S1 / S2 | Salida secundaria | Conectar al contador, relé o dispositivo de monitoreo según la polaridad. |
| C1 / C2 | Referencia de derivación / terminal compuesto | Utilizado según la relación de transformación especificada y el diagrama de cableado. |
Condiciones de servicio
- Ubicación de instalación: sistema de distribución de media tensión exterior montado en poste
- Tensión del sistema: redes de clase 13,8 kV y 15 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Corriente secundaria nominal: 5 A o 1 A
- Temperatura ambiente: -25°C a +55°C
- El entorno de instalación debe verificarse en cuanto a humedad, lluvia, contaminación, carga de viento, altitud y estabilidad del montaje.
- Para proyectos costeros, con alta contaminación, alta humedad o gran altitud, se deben confirmar por separado la distancia de fuga y la coordinación de aislamiento.
Normas y cumplimiento
El transformador de corriente exterior LZZW6-15A(B) puede suministrarse conforme a las normas GB 20840.1-2010, GB 20840.2-2014 y requisitos técnicos específicos del cliente. Para proyectos internacionales, sus parámetros técnicos también pueden revisarse bajo el marco aplicable de transformadores de corriente de la IEC durante el acuerdo técnico.

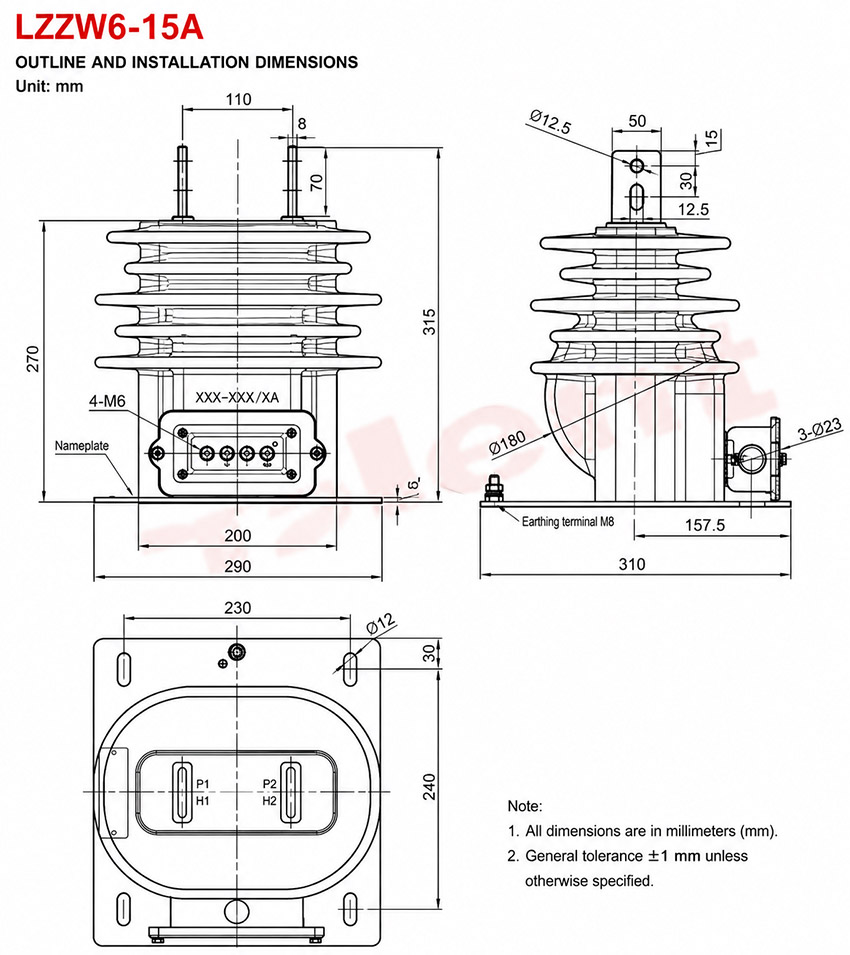

Instalación y dimensiones
El producto adopta una estructura exterior totalmente encapsulada con nervaduras de aislamiento resistentes a la intemperie, terminales primarios superiores y una caja de terminales secundarios. Los planos de las versiones 15A y 15B son diferentes, por lo que se debe confirmar el plano de contorno final antes del diseño del soporte de montaje en poste, la conexión de conductores, el enrutamiento del cable secundario y la instalación de reemplazo.
Dimensiones
| Ítem | Dimensión / Nota |
|---|---|
| Tipo de estructura | TC exterior montado en poste totalmente encapsulado |
| Variantes de modelo | LZZW6-15A y LZZW6-15B |
| Disposición de terminales primarios | Disposición de terminales superiores según plano A o B |
| Caja de terminales secundarios | Caja lateral con salida de cableado según plano |
| Diagrama de cableado | Confirmar la relación entre H1/H2, P1/P2, S1/S2 y terminales de derivación antes del cableado |
| Confirmación del plano | Requerida antes de la instalación, reemplazo o fabricación del soporte |
Notas de seguridad
- Confirmar el nombre completo del modelo, incluyendo la estructura 15A o 15B, antes de realizar el pedido.
- Verificar el nivel nominal de aislamiento, la tensión del sistema y el entorno de servicio exterior antes de la instalación.
- Confirmar el sellado de terminales, la dirección de salida del cable y la protección del cableado secundario para uso exterior.
- Conectar los terminales primarios y secundarios según las marcas de polaridad y el diagrama de cableado.
- El circuito secundario de un transformador de corriente no debe quedar en circuito abierto cuando el circuito primario esté energizado.
- Antes de desconectar instrumentos o relés, cortocircuitar el circuito secundario correspondiente mediante un dispositivo adecuado de cortocircuito.
- La instalación y el mantenimiento deben realizarse por personal eléctrico calificado en media tensión.
Información para pedidos
- Modelo del producto: LZZW6-15A o LZZW6-15B
- Tensión del sistema: 13,8 kV o 15 kV
- Corriente primaria nominal y corriente secundaria nominal
- Clase de exactitud y requisito de potencia nominal
- Nivel nominal de aislamiento: 17,5/55/105 kV o requisito específico del proyecto
- Corriente térmica, corriente dinámica y condición de servicio exterior
- Diagrama de cableado, marcado de terminales y requisito de derivaciones
- Soporte de montaje, dirección de instalación en poste y requisito de salida de cable
- Cantidad, certificados, informes de pruebas de rutina, etiquetado y requisitos de embalaje
Guía de selección
- Confirmar aplicación en 15 kV: Seleccionar este modelo para sistemas de distribución exteriores de clase 13,8 kV y 15 kV.
- Elegir estructura A o B: Seleccionar 15A o 15B según la relación de transformación, disposición de terminales y requisitos de cableado.
- Definir salida secundaria: Confirmar si la corriente secundaria es 5 A o 1 A y compatibilizarla con el instrumento conectado.
- Verificar exactitud de medición: Seleccionar 0,2S, 0,2, 0,5S o 0,5 según los requisitos de medición y facturación.
- Confirmar aislamiento exterior: Revisar el nivel de aislamiento 17,5/55/105 kV, el sellado de terminales y el entorno de servicio.
- Verificar resistencia a cortocircuitos: Ajustar las corrientes térmica y dinámica nominales al nivel de falla del sistema de distribución.
- Aprobar plano final: Confirmar dimensiones, diagrama de cableado, marcado de terminales y base de montaje antes de la producción.
