GN24-12D የመሬት ማገናኛ ስዊች ያለው ውስጣዊ ከፍተኛ ቮልቴጅ መለያ፣ 400-1250 A Thomas Electric

የምርት አጠቃላይ እይታ

GN24-12D ለሶስት ፌዝ 50 Hz የመቆጣጠሪያ መሣሪያዎች (ስዊች ጫር) የተዘጋጀ ውስጣዊ ከፍተኛ ቮልቴጅ መለያ ሲሆን ዋና ብሌዶቹና የመሬት ማገናኛ ብሌድ በአንድ የጋራ ፍሬም ላይ ተቀምጠዋል፤ ስለዚህ አንድ የኪዩብክል ክፍል ከቮልቴጅ ነጻ የሆነ ክብን ለየብቻ በማድረግ ወዲያውኑ ወደ መሬት ያገናኘዋል። ሙሉ ስብስብ ዓይነት Q እንቅስቃሴ ካለው ወይም ቋሚ ካለው የኮንታክት ወገን አንዱን ወደ መሬት ያገናኛል፤ ዓይነት 1 ከግራ በኩል ዓይነት 2 ደግሞ ከቀኝ በኩል ይንቀሳቀሳሉ፤ በመጠየቅ ላይ የቮልቴጅ መኖር ማሳወቂያ ሊጨመር ይችላል። GN24-12SD ሁለት የመሬት ማገናኛ ስብስቦች ስላሉት ሁለቱንም ወገኖች ወደ መሬት ያገናኛል፤ እነሱን በየብስባቸው ወይም በአንድ ሜካኒዝም በአንድ ጊዜ ማንቀሳቀስ ይቻላል። በዓይነት C ውስጥ የኮንታክት ወገኖች አንዱ ወይም ሁለቱም በግድግዳው በኩል በሚያልፉ ኢንሱሌተሮች ተተክተው የኪዩብክሉን ግድግዳ ማሳለፍ ይቻላል።

የምርት ምስሎች

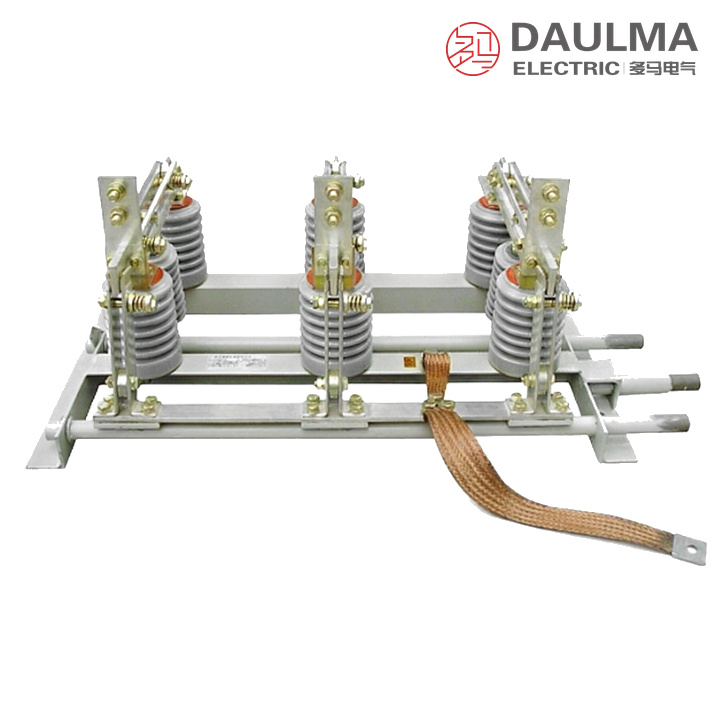

GN24-12D የመሬት ማገናኛ ስዊች ያለው ውስጣዊ ከፍተኛ ቮልቴጅ መለያ - display

GN24-12D የመሬት ማገናኛ ስዊች ያለው ውስጣዊ ከፍተኛ ቮልቴጅ መለያ - poster_display

የሞዴል ምልክት

GN24-12D የመሬት ማገናኛ ስዊች ያለው ውስጣዊ ከፍተኛ ቮልቴጅ መለያ - model

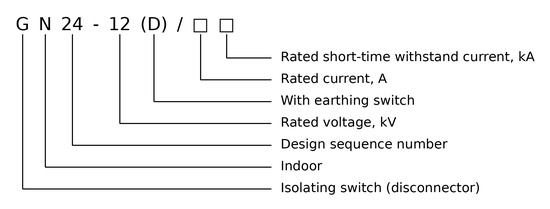

የምልክት ቅርጽ: GN24-12(D)/□□

G – መለያ
N – የአጠቃቀም ቦታ: ውስጥ
24 – የንድፍ ቅደም ተከተል ቁጥር
12 – የተመዘነ ቮልቴጅ፣ kV
(D) – የመሬት ማገናኛ ስዊች ያለው
መጀመሪያው □ – የተመዘነ ከረንት፣ A
ሁለተኛው □ – የተመዘነ ለአጭር ጊዜ የሚቋቋም ከረንት፣ kA
C – በግድግዳው በኩል የሚያልፍ ዓይነት; Q – ሙሉ ስብስብ ዓይነት; S በ GN24-12SD – ሁለት የመሬት ማገናኛ ስብስቦች; አሠራር ዓይነት 1 ከግራ / ዓይነት 2 ከቀኝ

የአገልግሎት ሁኔታዎች

ከፍታ: 1000 m
የአካባቢው ሙቀት: በካታሎጉ ውስጥ ይህ ሁኔታ ያለ ወሰን ቁጥር ተገልጿል፤ ክልሉ በትዕዛዝ ቴክኒካል ሁኔታዎች ይወሰናል
አንጻራዊ እርጥበት: በቀን አማካይ ከ95% መብለጥ አይቻልም፣ በወር አማካይ ከ90% መብለጥ አይቻልም
የመሬት መንቀጥቀጥ ጥንካሬ: ከደረጃ 8 መብለጥ አይቻልም
የእሳት ወይም የፍንዳታ አደጋ፣ ከፍተኛ ቆሻሻ፣ የኬሚካል ምሰሶና ከፍተኛ ንዝረት በሌለበት ቦታ ይጫኑ

መዋቅር

ዋናው መለያና የመሬት ማገናኛ ብሌድ በአንድ የጋራ ፍሬም ላይ ይሰባሰባሉ፤ ስለዚህ የኪዩብክሉ አንድ ክፍል ብቻ ከቮልቴጅ ነጻ የሆነ ክብ ለየብቻ በማድረግ ከዚያም ወደ መሬት በማገናኘት ያስችላል። ዓይነት 1 ከግራ በኩል፣ ዓይነት 2 ከቀኝ በኩል ይንቀሳቀሳሉ፤ ሙሉ ስብስብ ዓይነት Q እንቅስቃሴ ካለው ወይም ቋሚ ካለው የኮንታክት ወገን አንዱን ወደ መሬት ያገናኛል፤ GN24-12SD ደግሞ ሁለት የመሬት ማገናኛ ስብስቦች ስላሉት ሁለቱንም ወገኖች በየብስባቸው ወይም በአንድ ሜካኒዝም በአንድ ጊዜ ወደ መሬት ያገናኛል።

የኮንታክት ወገኖች አንዱ ወይም ሁለቱም በግድግዳው በኩል በሚያልፉ ኢንሱሌተሮች ሲተኩ የኪዩብክሉን ግድግዳ የሚያልፈው ዓይነት C ይፈጠራል፤ በሙሉ ስብስብ ዓይነት Q ላይ ደግሞ በመጠየቅ ላይ የቮልቴጅ መኖር ማሳወቂያ ይኖራል። መለያ በመሆኑ በቮልቴጅ ሥር ባሉ ነገር ግን ያለ ጭነት ክቦችን ይዘጋና ይከፍታል፣ እንዲሁም በጉልህ የሚታይ የመለያ ክፍተት ይሰጣል፤ የጭነት ከረንትን ወይም የአጭር ዙር ከረንትን ለመቆራረጥ አቅም የለውም።

ቴክኒካል መረጃ

ዋና ነገር	መለኪያ	እሴት
የተመዘነ ቮልቴጅ (የሞዴል ምልክት)	kV	12
የተመዘነ ቮልቴጅ (የካታሎግ መግለጫ፣ እንደ ታተመው)	kV	10
የተመዘነ ከረንት	A	በሞዴል ምልክትና በትዕዛዝ ቴክኒካል ስምምነት መሠረት፤ ፍሬሞች ለ400 / 630 / 1000 / 1250 A በሠንጠረዡ ውስጥ ቀርተዋል
የተመዘነ ለአጭር ጊዜ የሚቋቋም ከረንት	kA	በሞዴል ምልክት / ቴክኒካል ስምምነት / የመለያ ሰሌዳ መሠረት
የተመዘነ የጫፍ መቋቋም ከረንት	kA	በሞዴል ምልክት / ቴክኒካል ስምምነት / የመለያ ሰሌዳ መሠረት
የመሬት ማገናኛ አደረጃጀት	—	GN24-12D: የኮንታክት ወገኖች አንዱ ወደ መሬት ተገናኝቷል; GN24-12SD: ሁለቱም ወገኖች፣ ሁለት የመሬት ማገናኛ ስብስቦች

የምርጫ ማስታወሻ: በመጀመሪያ የመሬት ማገናኛ አደረጃጀት ይወስኑ – በመደበኛው ፍሬም የኮንታክት ወገኖች አንዱ ነው ወይስ በGN24-12SD ሁለቱም ወገኖች – ከዚያም በኪዩብክሉ ውስጥ ሜካኒዝሙ ከየትኛው በኩል እንደሚንቀሳቀስ መሠረት ዓይነት 1 ወይም ዓይነት 2 ይምረጡ። ከ400 A፣ 630 A፣ 1000 A እና 1250 A መለኪያዎች መካከል ከክቡ የተመዘነ ከረንት ጋር የሚስማማውን ፍሬም ከሠንጠረዡ ይውሰዱ፤ ክቡ የፓነሉን ግድግዳ በሚያልፍበት ቦታ በግድግዳው በኩል የሚያልፉትን ዓይነት C ይዕዘቡ፤ ለከፍተኛ ሁኔታ ያለባቸው ወይም ጠባብ የሆኑ ኪዩብክሎች ደግሞ የቮልቴጅ መኖር ማሳወቂያ ያለው ሙሉ ስብስብ ዓይነት Q ይጥቀሱ። በካታሎጉ ውስጥ የተመዘነ እሴቶች ሠንጠረዥ ስላልተካተተ፣ የተመዘነው ከረንትና የመቋቋም እሴቶች ከትዕዛዝ ኮድና ከመለያ ሰሌዳ ይረጋገጡ።

ደረጃዎች (ስታንዳርዶች)

የካታሎጉ ገጽ ለዚህ ተከታታይ ልዩ የምርት ደረጃ አያሳይም፤ የተመዘነ እሴቶች ሠንጠረዥም የለውም። የተመዘነ ከረንት፣ ለአጭር ጊዜ የሚቋቋም ከረንትና የጫፍ መቋቋም ከረንት በሞዴል ምልክትና በትዕዛዝ ቴክኒካል ስምምነት ይወሰናሉ፤ በሚላከው መለያ የመለያ ሰሌዳ ላይም ይዘገባሉ።

ቴክኒካል ማስታወሻ: ካታሎጉ ይህን ተከታታይ በተመዘነ ቮልቴጅ 10 kV መሣሪያ አድርጎ ይገልጸዋል፤ በሞዴል ምልክቱ ላይ ግን ቁጥር 12 ተገኝቷል። ሁለቱም እሴቶች እንደ ታተሙው ቀርተዋል፤ የሚላከው መሣሪያ መደበኛ እሴት በመለያ ሰሌዳው ላይ የተገለጸው ነው። በውጭ መለኪያዎች ሠንጠረዥ የሞዴል አምድ ውስጥ ልዩነቱ ሳይብራራ GN24-12D ዓይነት I በሦስት ረድፎች የተለያዩ እሴቶች ሰጥተዉ ተደጋግሟል፤ እያንዳንዱ ረድፍ እንደ ታተመው ተይዟል፤ የሚተገበረው ፍሬም ከትዕዛዝ ኮድ ማረጋገጥ ያስፈልጋል።

ግንባታ (መጫን) እና ልኬቶች

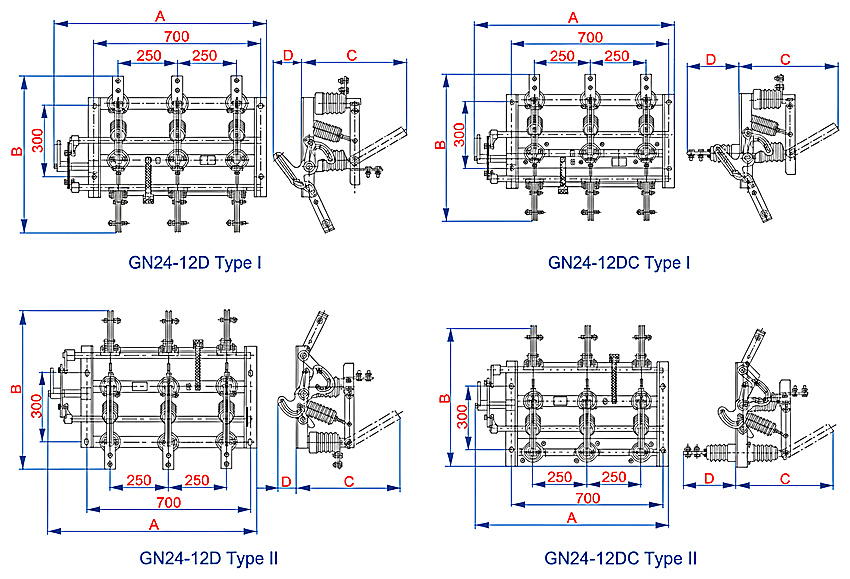

የመጫን ንድፍ

GN24-12D የመሬት ማገናኛ ስዊች ያለው ውስጣዊ ከፍተኛ ቮልቴጅ መለያ - installation

መላውን ፍሬም በኪዩብክሉ መዋቅር ላይ በ700 mm የመጫን ርቀትና በ700 × 300 mm የቀዳዳ አደረጃጀት በብሎልት ያጣቁ፤ አስኪያጆችን ወደ ተርሚናሎች ያገናኙ፤ ሜካኒዝሙንም ዓይነት 1 (ግራ) ወይም ዓይነት 2 (ቀኝ) በገለጸው በኩል ከዋናው ብሌድ ሻፍትና ከመሬት ማገናኛ ሻፍት ጋር ያያውሉ። ቮልቴጅ ከመስጠቱ በፊት የሁለቱም ብሌዶች ሙሉ እንቅስቃሴ ያረጋግጡ። የቋሚ ልኬቶች mm: የመጫን ርቀት 700፣ በፌዞች መካከል ያለ ርቀት 250 + 250፣ የፍሬም ልኬት 300 እና የመጫን ቀዳዳዎች 700 × 300፤ አራት አደረጃጀቶች ታይተዋል – GN24-12D ዓይነት I እና ዓይነት II እንዲሁም ተዛማጅ ዓይነት C።

የሞዴል ምልክት	A (400/630 A)	B (400/630 A)	C (400/630 A)	D (400/630 A)	A (1000 A)	B (1000 A)	C (1000 A)	D (1000 A)	A (1250 A)	B (1250 A)	C (1250 A)	D (1250 A)	የመጫን ቀዳዳዎች (mm)
GN24-12D I	890	660	450	125	890	690	480	125	890	700	500	125	700 × 300
GN24-12D II	890	660	450	125	890	690	480	125	890	700	500	125
GN24-12D I	890	660	450	240	890	690	480	350	890	700	500	350
GN24-12D II C	890	660	450	240	890	690	480	350	890	700	500	350
GN24-12D I	920	780	450	125	920	790	480	125	920	790	500	125
GN24-12D II C	920	780	450	240	920	790	480	350	920	790	500	350

የደህንነት ማስጠንቀቂያ: መለያ የጭነት ከረንትን ወይም የአጭር ዙር ከረንትን የመቆራረጥ አቅም የለውም። መለያን ከመክፈት በፊት ሰርክዩት ብሬከሩን ይክፈቱ፤ ሰርክዩት ብሬከሩን ዝጊያ የሚሰጠው መለያ ከተዘጋ በኋላ ብቻ ነው። መለያውና የመሬት ማገናኛ ስዊቹ እርስ በርስ መቆለፈፍ አለባቸው፤ የመሬት ማገናኛ ብሌድ የሚዘጋው ክቡ ለየብቻ ከተደረገ በኋላና ቮልቴጅ እንደሌለ ከተረጋገጠ በኋላ ብቻ ነው።

ተደጋጋሚ ጥያቄዎች

G ማለት መለያ ሲሆን N የአጠቃቀም ቦታ ማለት ነው ማለትም ውስጥ፤ 24 የንድፍ ቅደም ተከተል ቁጥር ነው፣ 12 የተመዘነ ቮልቴጅ በkV ነው፤ D ደግሞ መሣሪያው በመሬት ማገናኛ ብሌዴ ሆኖ እንደሚላክ ያሳያል። ከዘሉ መስመር በኋላ ያሉት ሁለት ክፍሎች የተመዘነ ከረንት በA እና የተመዘነ ለአጭር ጊዜ የሚቋቋም ከረንት በkA ይሰጣሉ።

GN24-12D እንቅስቃሴ ካለው ወይም ቋሚ ካለው የኮንታክት ወገን አንድ የመሬት ማገናኛ ብሌድ ብቻ አለው። GN24-12SD በዛው ፍሬም ላይ ሁለት የመሬት ማገናኛ ስብስቦች ስላሉት ሁለቱንም ኮንታክቶች ወደ መሬት ማገናኘት ይቻላል፤ አንዱ ስብስብ በየብስቡ ሁለቱም በአንድ ሜካኒዝም ሊንቀሳቀሱ ይችላሉ።

አይደለም። በቮልቴጅ ሥር ባሉ ነገር ግን ያለ ጭነት ክቦችን ይዘጋና ይከፍታል፤ ለመለየትም በጉልህ የሚታይ ክፍተት ይሰጣል፤ የጭነትና የአጭር ዙር ከረንቶችን የሚቆርጠው የተያያዘው ሰርክዩት ብሬከር ነው። የመሬት ማገናኛ ብሌድ የሚዘጋው ክቡ ከተለየ በኋላ ቮልቴጅ እንደሌለ ከተረጋገጠ በኋላ ብቻ ነው።

ዓይነት 1 ከፍሬሙ ግራ በኩል፣ ዓይነት 2 ከቀኝ በኩል ይንቀሳቀሳል። C የኪዩብክሉን ግድግዳ የሚያልፈውን በግድግዳው በኩል የሚያልፍ ዓይነት ይገልጻል፤ Q ደግሞ ሙሉ ስብስብ ዓይነት ሲሆን በመጠየቅ ላይ የቮልቴጅ መኖር ማሳወቂያ ሊኖረው ይችላል።

ከፍታ 1000 m፣ አንጻራዊ እርጥበት በቀን አማካይ ከ95% እና በወር አማካይ ከ90% መብለጥ አይቻልም፣ የመሬት መንቀጥቀጥ ጥንካሬ ከደረጃ 8 አይበልጥም፣ የእሳት ወይም የፍንዳታ አደጋ፣ ከፍተኛ ቆሻሻ፣ የኬሚካል ምሰሶ ወይም ከፍተኛ ንዝረት በሌለበት ቦታ ነው። ካታሎጉ የአካባቢውን ሙቀት ያለ እሴት ስለገለጸው በትዕዛዝ ሁኔታዎች ይወሰናል።

በዚህ የካታሎግ ገጽ ላይ የተመዘነ እሴቶች ሠንጠረዥ የለም፤ ስለዚህ ቴክኒካል መረጃው ከሞዴል ምልክትና ከትዕዛዝ ቴክኒካል ስምምነት ይወሰዳል፤ በሚላከው መለያ የመለያ ሰሌዳ ላይም ይጻፋል። ለ400 A፣ 630 A፣ 1000 A እና 1250 A የፍሬሞች ውጫዊ መለኪያዎች በገጹ ላይ በሠንጠረዥ ታትመዋል።

GN24-12D ተከታታይ የመሬት ማገናኛ ስዊች ያለው ውስጣዊ ከፍተኛ ቮልቴጅ መለያ
