GN24-12D Mfululizo wa Vitanua vya Ndani vya Volti ya Juu vilivyo na Kitanua cha Kuweka Ardhi

Muhtasari wa Bidhaa

GN24-12D ni kitanua cha ndani cha volti ya juu kwa vifaa vya kubashiri vya awamu tatu vya mkondo mbadala wa 50 Hz, ambapo bledi kuu na bledi la kuweka ardhi vimefungwa kwenye fremu moja ya pamoja, kwa hivyo kitengo kimoja cha kabati kutosha kutenganisha mzunguko ulioondolewa volti na kisha kuweka ardhi. Aina kamili Q huwekea ardhi upande wa kiungo kinchosogea au upande wa kiungo usiosogea, uendeshaji wa aina 1 hufanywa kutoka kushoto na aina 2 kutoka kulia, na kiashiria cha uwepo wa volti kinaweza kuongezwa kwa ombi; GN24-12SD huweka pande zote mbili kwenye ardhi kwa makundi mawili ya kuweka ardhi, ambayo huendeshwa moja ba moja au kwa wakati mmoja kwa kifaa kimoja cha kuendesha. Katika aina C, upande mmoja au pande zote mbili za viungo vinaweza kubadilishwa na insulatori za kupita ukutani ili kuvuka ukuta wa kabati.

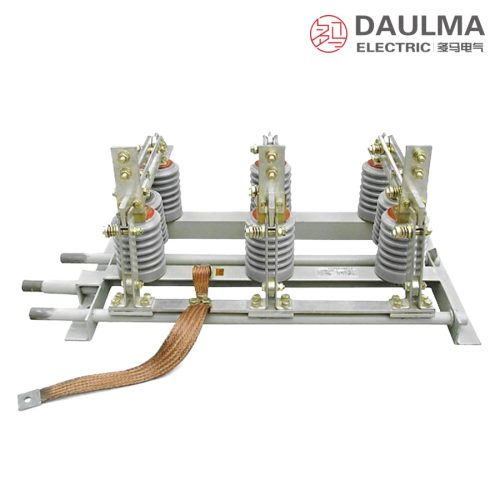

Picha za Bidhaa

Uainishaji wa Modeli

Mfumo wa uainishaji: GN24-12(D)/□□

• G – kitanua
• N – mahali pa matumizi: ndani
• 24 – nambari ya mpangilio wa muundo
• 12 – volti ya kiwango kwa kV
• (D) – na kitanua cha kuweka ardhi
• □ ya kwanza – mkondo wa kiwango kwa A
• □ ya pili – mkondo wa kiwango wa kustahimili kwa muda mfupi kwa kA
• C – aina ya kupitia ukutani; Q – aina kamili; S katika GN24-12SD – makundi mawili ya kuweka ardhi; uendeshaji aina 1 kushoto / aina 2 kulia

Masharti ya Matumizi

• Kimo: 1000 m
• Joto la mazingira: katalogi hutaja sharti hili bila thamani ya mpaka; kipimo hutegemea masharti ya kiufundi ya agizo
• Unyevu linganifu: wastani wa kila siku usiuzidi 95%, wastani wa kila mwezi usiuzidi 90%
• Nguvu ya tetemeko la ardhi: isizidi ngazi 8
• Sakinisha mahali pasipo na hatari ya moto au mlipuko, uchafu mkali, kutu ya kemikali na mtetemko mkali

Muundo

Kitanua kikuu na bledi la kuweka ardhi vimefungwa kwenye fremu moja ya pamoja, kwa hivyo kitengo kimoja cha kabati kinaweza kutenganisha mzunguko ulioondolewa volti na kisha kuweka ardhi. Aina 1 huendeshwa kutoka kushoto na aina 2 kutoka kulia; aina kamili Q huwekea ardhi upande wa kiungo kinchosogea au upande wa kiungo usiosogea, na GN24-12SD kwa kuwa ina makundi mawili ya kuweka ardhi huweka pande zote mbili kwenye ardhi kwa njia tofauti au kwa wakati mmoja kwa kifaa kimoja cha kuendesha.

Upande mmoja au pande zote mbili za viungo vikibadilishwa na insulatori za kupita ukutani hutokana aina C ya kuvuka ukuta wa kabati, na kwenye aina kamili Q kinaweza kutengwa kiashiria cha uwepo wa volti kwa ombi. Kwa kuwa ni kitanua, hufunga na kufungua mizunguko ikiwa chini ya volti lakini bila mzigo, na hutoa umbali wa kutenganisha unaoonekana wazi; haina uwezo wa kuvunja mkondo wa mzigo wala mkondo wa kifupisho cha mzunguko.

Data za Kiufundi

Viwango

Ukurasa wa katalogi hauonyeshi kiwango maalum cha bidhaa kwa mfululizo huu wala hakina jedwali la thamani za kiwango. Mkondo wa kiwango, mkondo wa kustahimili kwa muda mfupi na mkondo wa kustahimili wa kilele huamuliwa na uainishaji wa modeli na makubaliano ya kiufundi ya agizo, na huandikwa kwenye plaketi ya taarifa ya kifaa cha kitanua kinachotumwa.

Usakinishaji na Vipimo

Mchoro wa Usakinishaji

Bandika fremu yote kwenye muundo wa kabati kwa boliti kwenye umbali wa usakinishaji wa 700 mm kupitia mpangilio wa matundu ya 700 × 300 mm, unganisha waya kwenye vituo vya kuunganishia, na uunganishe kifaa cha kuendesha na shafti ya bledi kuu pamoja na shafti ya kuweka ardhi upande uliotajwa na aina 1 (kushoto) au aina 2 (kulia). Hakikisha mwendo kamili wa bledi zote mbili kabla ya kutoa volti. Vipimo vilivyowekwa mm: umbali wa usakinishaji 700, umbali kati ya awamu 250 + 250, kipimo cha fremu 300 na matundu ya usakinishaji 700 × 300; mipangilio minne imetajwa – GN24-12D aina I na aina II pamoja na aina C zinazolingana.
