GND5-12 የውስጥ ባለማሽከርከር መለያ ከመሬት ማገናኘት ጋር 12 kV 630/1250 A Thomas Electric

የምርት አጠቃላይ እይታ

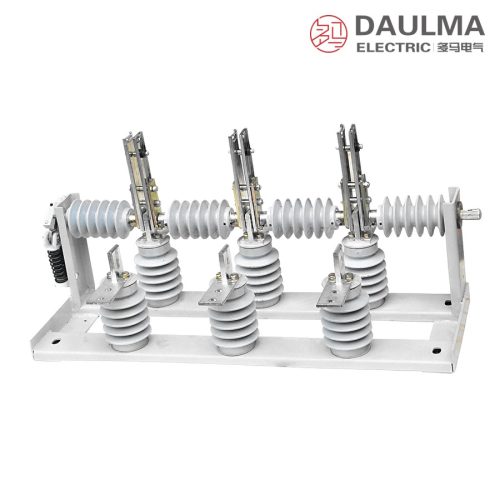

GND5-12 ለሦስት ማዕዘን 50 Hz ተለዋዋጅ ጅረት እና ለ12 kV የተሰየመ ቮልቴጅ የተዘጋጀ፣ አንድ ወገን የመሬት ማገናኛ ስዊች ያለው የውስጥ አድራገ ባለማሽከርከር ዓይነት ከፍተኛ ቮልቴጅ መለያ ነው። ቮልቴጅ ሳለ ባዶ ጭነት ላይ ሳለ መስመሮችን ይለያል፣ የሳሳተ አሠራርን ይከላከላል እና ኃይል ከተቋረጠው ክፍል ጋር መሬት ያገናኛል፤ ይህም መቆረጫ ወይም ሌላ አካል ጥገና ሲደረግለት ከዋናው ባስ ባር ሙሉ በሙሉ እንዲለይ ያደርጋል። የሚዞረዞር የግንኙነት ሰፊ እና በውስጡ የተካተተ የመሬት ግንኙነቶች የመለያየትና የጥብቅ መሬት ማገናኘት ተግባሮችን ለብረት ማከያ ያለው የስርጭት መሣሪያ በአንድ ትንሽ ፍሬም ላይ ያዋህዳሉ፤ በ210 mm የተሰየመ ርቀት መካከል ማዕዘኖች ላይ 630 A እና 1250 A ደረጃዎች ይቀርባል።

የምርት ምስሎች

GND5-12 አንድ ወገን የመሬት ማገናኛ ስዊች ያለው የውስጥ ባለማሽከርከር ከፍተኛ ቮልቴጅ መለያ - display

GND5-12 አንድ ወገን የመሬት ማገናኛ ስዊች ያለው የውስጥ ባለማሽከርከር ከፍተኛ ቮልቴጅ መለያ - poster_display

የሞዴል ምልክት

GND5-12 አንድ ወገን የመሬት ማገናኛ ስዊች ያለው የውስጥ ባለማሽከርከር ከፍተኛ ቮልቴጅ መለያ - model

የሞዴል ቅርጸት: G N D 5 – 12 / □

G – መለያ
N – የአሠራር ቦታ: ውስጥ
D – አንድ ወገን መሬት ማገናኘት
5 – የንድፍ ቅደም ተከተል ቁጥር
12 – የተሰየመ ቮልቴጅ, kV
□ – የተሰየመ ጅረት, A (630 / 1250)

የአገልግሎት ሁኔታዎች

የከባቢ አየር ሙቀት: ከፍተኛው ወሰን +40 °C, ዝቅተኛው ወሰን -15 °C
ከፍታ: ከፀሐይ ባሕር ወለል በላይ 1000 m ከማያልፍ; ከዚህ በላይ ባሉ ቦታዎች የተሰየመው የኢንሱሌሽን ደረጃ በተገቢው መንገድ ይጨምራል
የምድር ንዝረት ጥንካሬ: ከ8 ዲግሪ የማያልፍ
አንፃራዊ እርጥበት: የዕለት አማካይ ከ95% የማያልፍ, የወር አማካይ ከ90% የማያልፍ
ቦታው የእሳትና ፈንጂጥ ስጋት፣ ከፍተኛ ብክለት፣ የኬሚካል ማፍረስ እና ከፍተኛ ንዝረት ከነዚህ ነፃ ሆኖ ይገኛል

መዋቅር

እያንዳንዱ ዋና በድጋፍ ኢንሱሌተሮች እና በኃይል ተሸካሚ ክፍሎች ኢንሱሌተሮች ላይ የተቀመጠ የሚዞረዞር የግንኙነት ሥርዓት ይጠቀማል፤ ስለዚህ ሰፊዎቹ በትንሽ የውስጥ ክፍል ውስጥ ግልጽ የሚታይ የመለያየት ክፍተት ይፈጥራሉ። በውስጡ የተካተቱት አንድ ወገን የመሬት ግንኙነቶች ማለት የ D ባህሪ ሲሆን ለጥገና ደህንነት የተለየውን ወገን መሬት እንዲያገናኝ ያስችላሉ።

አሠራሩ በዋናው መቆረጫ ጋር በተዛመደ መቆለፊያ ያለው እጅ ማሽከርከሪያ ይከናወናል፤ መለያው የጭነት ጅረትንም ሆነ የአጭር ጊዜ ግንኙነት ጅረትን መቁረጥ አይችልም። መቆረጫው ወይም ሌላ አካል ጥገና ሲደረግለት ከዋናው ክፍል ጋር ሙሉ በሙሉ እንዲለይ በማድረግ የአሠራር ሰውን ይጠብቃል።

ቴክኒካል መረጃ

ዕይታ	መለኪያ	GND5-12/630	GND5-12/1250
የተሰየመ ቮልቴጅ	kV	12	12
የተሰየመ ድግግሞሽ	Hz	50	50
የተሰየመ ጅረት	A	630	1250
የተሰየመ በማዕዘኖች መካከል ያለ ርቀት	mm	210	210
ለአጭር ጊዜ የሚቻለው የተሰየመ ጅረት (4 s)	kA	25	31.5
የጫፍ መቻል የተሰየመ ጅረት	kA	63	80

የምርጫ ማስታወሻ: በመጀመሪያ የተሰየመውን ጅረት ይምረጡ፣ 630 A ወይም 1250 A፤ ለአጭር ጊዜ የሚቻለው ጅረት (4 s) እና የጫፍ መቻል ጅረት ከጅረት ደረጃው ጋር አብረው ይጨምራሉ (25 kA / 63 kA እና 31.5 kA / 80 kA)። የ D አንድ ወገን መሬት ማገናኘት ባህሪ ለጥገና የተለየውን ወገን መሬት ያገናኛል፤ የማሽከርከሪያው ቦታ እና መቆለፊያው ከዋናው መቆረጫ ጋር እንደሆነ ማረጋገጥ አለባቸው።

ደረጃዎች (ስታንዳርዶች)

በምንጭ የመረጃ ብሉይ ላይ ለGND5-12 የተወሰነ የምርት ደረጃ አልተጠቀሰም፤ የተሰየሙት የኤሌክትሪክ መረጃዎች ከዓይነት መረጃ ብሉይ የተወሰዱ ናቸው። መለያው የሚቀርበው በአምራቹ የፋብሪካ መመሪያ መሠረት እና በተስማሙ የቴክኒክ መስፈርቶች ሲሆን አንድ ወገን የመሬት ግንኙነቶችም መቆለፊያም ከመጀመሪያ በፊት ይፈተሻሉ።

ቴክኒካል ማስታወሻ: ከመጠቀምዎ በፊት ለተዘዘው የጅረት ደረጃ የተረጋገጡ እሴቶችን፣ ከመጫንዎ በፊት ደግሞ ለተዘዘው አቀማመጥ GND5-12/630 ወይም GND5-12/1250 የተረጋገጠውን የልኬት ሳህን ያረጋግጡ። ከፀሐይ ባሕር ወለል በላይ ከ1000 m ባሉ ቦታዎች ላይ የተሰየመው የኢንሱሌሽን ደረጃ በስምምነት ይጨምራል።

ግንባታ (መጫን) እና ልኬቶች

የመጫን ንድፍ

GND5-12 አንድ ወገን የመሬት ማገናኛ ስዊች ያለው የውስጥ ባለማሽከርከር ከፍተኛ ቮልቴጅ መለያ - installation

የመለያውን ፍሬም በካቢኔት መጫኛ ገጽ ላይ በ210 mm የተሰየመ በማዕዘኖች መካከል ያለ ርቀት በአራት Ø 13 የመጫኛ ቀዳዳዎች አማካኝነት ያጥብቁ፣ የሚዞረዞሩ ሰፊዎችም አንድ ወገን የመሬት ግንኙነቶችም ከአጋጣሚ መከላከያዎች ነፃ እንዲሆኑ ያድርጉ። ዋናዎቹን ከእጅ ማሽከርከሪያው ጋር ያገናኙ፤ ከዚያ ኃይል ከመስጠቱ በፊት ነፃ እንቅስቃሴን፣ ዋናና የመሬት ግንኙነቶች ሙሉ በሙሉ መዘጋታቸውን፣ ሙሉ የሚታይ የመለያየት ክፍተት መኖሩን እና ፍሬሙ ከመሬት ማገናኛ ሥርዓቱ ጋር መገናኘቱን ያረጋግጡ።

ልኬት	ዋጋ (mm)
የተሰየመ በማዕዘኖች መካከል ያለ ርቀት	210
አጠቃላይ ስፋት	730
አጠቃላይ ከፍታ	490
የፍሬም ከፍታ	465
የመሠረት ክፍል (ዳር / ዋና / ዳር)	80 – 210 – 210 – 210 – 80
የጎን እይታ (ስፋት x ከፍታ)	440 x 160
የላይኛው እይታ ጥልቀት	250
የመጫኛ ቀዳዳዎች	4 x Ø 13
የኬብል መጠማዘጊያ ዝቅተኛ ራዲየስ	> R150

የደህንነት ማስጠንቀቂያ: GND5-12 የጭነት ጅረትን ወይም የአጭር ጊዜ ግንኙነት ጅረትን የመቁረጥ አቅም የለውም፦ ሰፊዎችን ከማንቀሳቀስዎ በፊት የተዛመደው መቆረጫ ክፍት መሆን አለበት፣ መቆለፊያውን በምንም ዘንግ ማሽረፍ የለብዎትም፣ አንድ ወገን የመሬት ግንኙነቶች ደግሞ ክፍሉ ከተለየ እና ቮልቴጅ እንደሌለ ከተረጋገጠ በኋላ ብቻ ይዘጋሉ። ሥራዎቹ በተመሰከረላቸው ባለሙያዎች ብቻ ሲከናወኑ ፍሬሙ ከመሬት ማገናኛ ሥርዓቱ ጋር የተገናኘ ሆኖ ይቆያል።

ተደጋጋሚ ጥያቄዎች

G መለያ ነው፣ N የአሠራር ቦታ ማለት ውስጥ ሲሆን D አንድ ወገን መሬት ማገናኘት ነው፤ 5 የንድፍ ቅደም ተከተል ቁጥር ሲሆን 12 በ kV የተሰየመው ቮልቴጅ ነው። ከቁሳሳ መስመር በኋላ ያለው ቁጥር የተሰየመውን ጅረት በአምፔር ይገልጻል፣ 630 A ወይም 1250 A።

ቮልቴጅ ሳለ ባዶ ጭነት ላይ ሳለ መስመሮችን ይለያል፣ የሳሳተ አሠራርን ይከላከላል እና ኃይል ከተቋረጠው ክፍል ጋር መሬት ያገናኛል። ይህም መቆረጫ ወይም ሌላ አካል ጥገና ሲደረግለት ከዋናው ክፍል ጋር ሙሉ በሙሉ እንዲለይ ያደርጋል።

ሁለት ደረጃዎች ይቀርባሉ፦ ለ4 s ለአጭር ጊዜ የሚቻለው ጅረት 25 kA እና የጫፍ መቻል ጅረት 63 kA ያለው 630 A፣ እንዲሁም 1250 A ደግሞ በቅደም ተከተል 31.5 kA እና 80 kA አለው።

አይችልም። ቮልቴጅ ባላቸው ነገር ግን በትንሽ ጭነት ላይ ባሉ ክፍሎች ላይ ይሠራል እና የሚታይ የመለያየት ክፍተት ይሰጣል፤ የጭነትና የጉዳት ጅረቶችን የሚቆርጠው የተዛመደው መቆረጫ ነው።

ለ1 ደቂቃ የኢንዱስትሪ ድግግሞሽ የሚቻለው የሙከራ ቮልቴጅ በዋናዎች መካከል እና ከዋና ወደ መሬት 42 kV ሲሆን በመለያየት ክፍተቱ ላይ 48 kV ነው፤ የኮከብ ምት መቻል ቮልቴጅ (ጫፍ) 75 kV ሲሆን በመለያየት ክፍተቱ ላይ 85 kV ነው።

ለ12 kV ሦስት ማዕዘን 50 Hz የውስጥ ሥርዓቶች ውስጥ፣ የብረት ማከያ ያለው የስርጭት መሣሪያ አካል ሆኖ ወይም እንደ የመለያየትና የመሬት ማገናኘት ክፍል። ከፀሐይ ባሕር ወለል በላይ ከ1000 m ባሉ ቦታዎች ላይ የተሰየመው የኢንሱሌሽን ደረጃ በተገቢው መንገድ ይጨምራል።
