GND5-12 ان ڈور گھماؤ قسم کا ایک طرفہ گراؤنڈنگ والا اعلیٰ وولٹیج اکی (ڈسکنیکٹر)

مصنوعات کا جائزہ

GND5-12 ایک ان ڈور گھماؤ قسم کا اعلیٰ وولٹیج کا اکی (ڈسکنیکٹر) ہے جس میں ایک طرفہ گراؤنڈنگ سوئچ شامل ہے؛ یہ 12 kV مقررہ وولٹیج والے تین فیز، 50 Hz کے متبادل رو کے سرکٹوں کے لیے بنایا گیا ہے۔ یہ وولٹیج موجود ہونے کے باوجود بے بوجھ حالت میں لائنوں کو الگ کرتا ہے، غلط آپریشن سے بچاتا ہے اور بے وولٹیج سرکٹ کو زمین سے جوڑتا ہے، تاکہ سرکٹ بریکر یا کسی دوسرے جزو کی دیکھ بھال کے دوران مرکزی بس بار سے قابلِ اعتماد علیحدگی میسر آئے۔ گھومنے والا رابطہ چاقو اور اندرونی گراؤنڈنگ رابطے الگ کرنے اور حفاظتی گراؤنڈنگ کے دونوں افعال دھاتی گھیراؤ والے سوئچ گیئر کے لیے ایک ہی کم جگہ گھیرنے والے فریم میں جمع کر دیتے ہیں؛ یہ 210 mm مقررہ فیزوں کے درمیان فاصلے کے ساتھ 630 A اور 1250 A کی دو درجوں میں دستیاب ہے۔

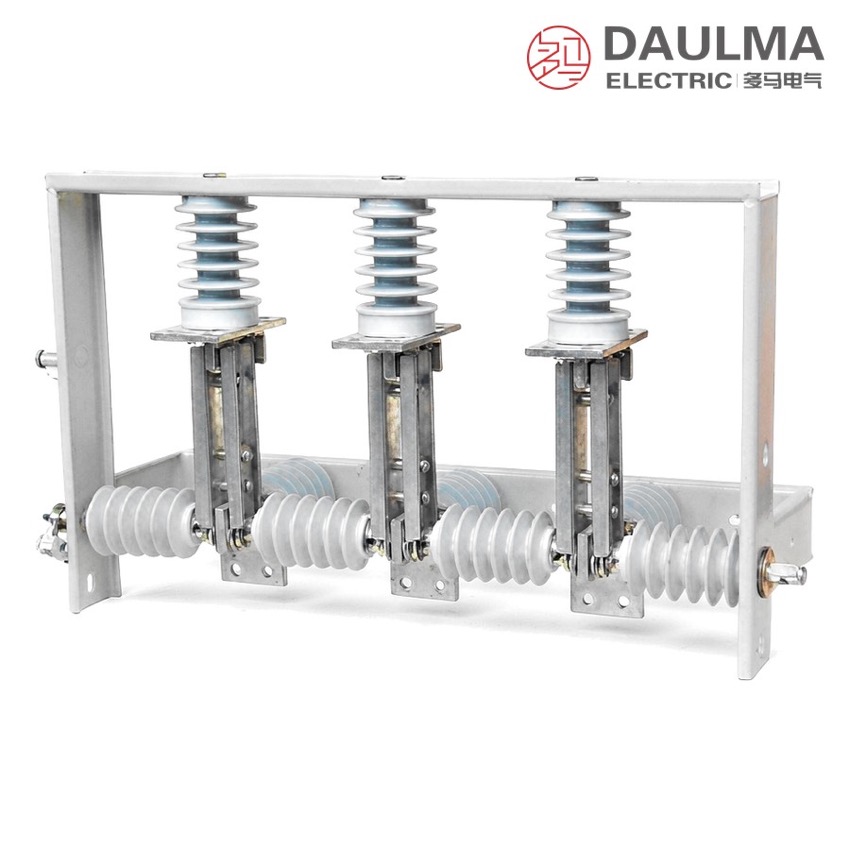

مصنوعات کی تصاویر

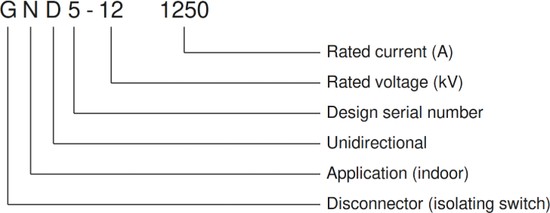

ماڈل کی علامت

ماڈل کی ساخت: G N D 5 – 12 / □

• G – اکی (ڈسکنیکٹر)
• N – استعمال کی جگہ: ان ڈور
• D – ایک طرفہ گراؤنڈنگ
• 5 – ڈیزائن کا ترتیبی نمبر
• 12 – مقررہ وولٹیج، kV
• □ – مقررہ کرنٹ، A (630 / 1250)

آپریٹنگ کے شرائط

• درجہ حرارتِ ماحول: بالائی حد +40 °C، زیریں حد -15 °C
• سمندر کی سطح سے بلندی: 1000 m سے زیادہ نہیں؛ اس سے زیادہ بلندی پر مقررہ آئسولیشن لیول مناسب طور پر بڑھا دیا جاتا ہے
• زلزلہ مزاحمت: 8 ڈگری سے زیادہ نہیں
• نمی: اوسط روزانہ 95% سے زیادہ نہیں، اوسط ماہانہ 90% سے زیادہ نہیں
• جگہ آگ، دھماخے، شدید آلودگی، کیمیائی کوری اور شدید تھرتھراہٹ کے خطرے سے پاک ہو

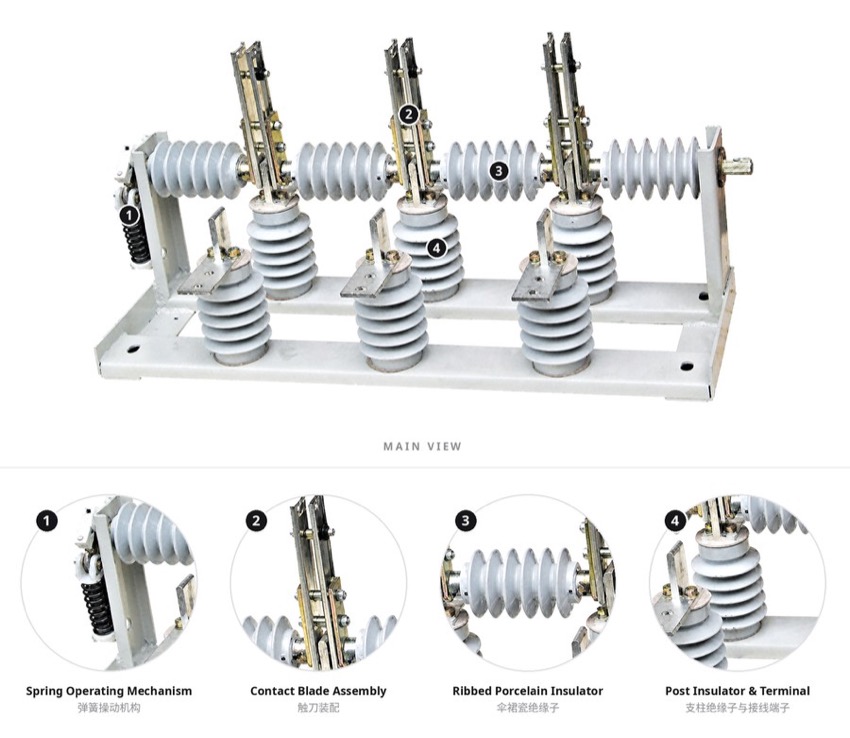

ساختمان

ہر قطب سہارے کے آئسولیٹرز اور رو بردار اجزاء کے آئسولیٹرز پر لگا ہوا گھماؤ رابطہ نظام رکھتا ہے، اس لیے چاقو کم جگہ والے ان ڈور خانے میں صاف نظر آنے والا خلا بنا دیتے ہیں۔ اندرونی ایک طرفہ گراؤنڈنگ رابطے، جو خصوصیت D ہیں، دیکھ بھال کی حفاظت کے لیے الگ کی گئی سمت کو زمین سے جوڑنے کی اجازت دیتے ہیں۔

یہ سرکٹ بریکر کے ساتھ باہمی لاک شدہ ہاتھ سے چلنے والے میکانزم کے ذریعے چلتا ہے؛ اکی بوجھ کے کرنٹ یا شارٹ سرکٹ کرنٹ کو نہیں توڑ سکتا۔ یہ سرکٹ بریکر یا کسی دوسرے جزو کی دیکھ بھال کے دوران مرکزی سرکٹ سے قابلِ اعتماد علیحدگی دیتا ہے اور آپریٹنگ عملے کی حفاظت کرتا ہے۔

تکنیکی اعداد و شمار

معیارات

مبدائی ڈیٹا شیٹ میں GND5-12 کے لیے کسی مخصوص مصنوعات کے معیار کا حوالہ نہیں دیا گیا؛ مقررہ برقی اعداد و شمار ٹائپ ڈیٹا شیٹ سے لیے گئے ہیں۔ اکی سازندہ کے کارخانہ جی وضاحتنامے اور طے شدہ تکنیکی تقاضوں کے مطابق فراہم کیا جاتا ہے، اور استعمال سے پہلے ایک طرفہ گراؤنڈنگ رابطوں کی اور باہمی لاک کی جانچ کی جاتی ہے۔

تنصیب اور طول و عرض

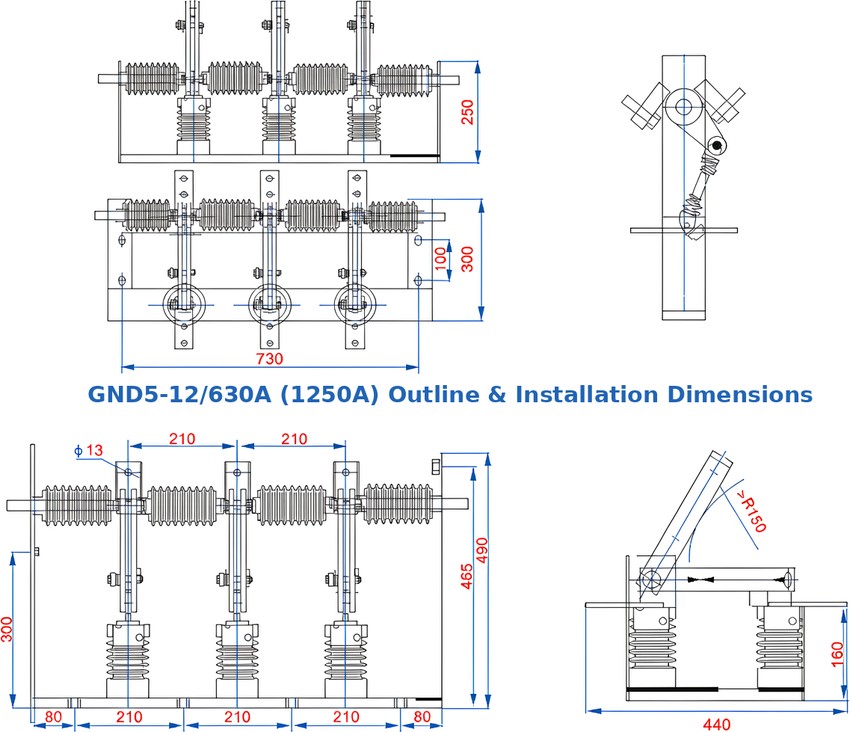

تنصیبی خاکہ

اکی کے فریم کو کیوبیکل کی تنصیبی سطح پر 210 mm مقررہ فیزوں کے درمیان فاصلے کے ساتھ چار Ø 13 تنصیبی سوراخوں کے ذریعے بولٹ کریں، اور گھومنے والے چاقووں اور ایک طرفہ گراؤنڈنگ رابطوں کو رکاوٹ سے آزاد رکھیں۔ قطبوں کو ہاتھ سے چلنے والے میکانزم سے جوڑیں، پھر وولٹیج دینے سے پہلے آزاد حرکت، مرکزی اور گراؤنڈنگ رابطوں کی مکمل نشست، مکمل نظر آنے والا خلا اور فریم کے گراؤنڈنگ نیٹ ورک سے رابطے کی جانچ کریں۔
