LMZD2-10Q ኤፖክሲ የተፈጠረ-ሪሲን ኬብል/ባስባር-በግድግዳ ውስጥ የሚገቡ የአሁን ማጣሪያዎች

የምርት እይታ

LMZD2-10Q የአሁን ማጣሪያ የውስጥ ኤፖክሲ የተቀባ ሪዝን፣ በሙሉ የተዘጋ የኬብል/በስባር-በግድግዳ ውስጥ የሚገባ የአሁን ማጣሪያ ሲሆን ለመካከለኛ-ቮልቴጅ የኃይል ስርዓቶች ይዘጋጃል። በ50Hz የተሰጠ ድግግሞሽ እና 10kV የተሰጠ ቮልቴጅ ክፍል ያላቸው የAC ስርዓቶች ውስጥ ለአሁን መለኪያ፣ የኤሌክትሪክ ኃይል መለኪያ እና ሪሌ ጥበቃ ይጠቅማል። ለቢለጋ ፕሮጀክቶች ዝግጅት፣ ይህ ምርት ለ10kV፣ 11kV እና 12kV ክፍል የውስጥ ስዊችጂር መተግበሪያዎች ሊገለጽ ይችላል፣ ይህ ደግሞ በመጨረሻ የኢንሱሌሽን ድርድር እና የፕሮጀክት ሁኔታዎች ላይ የተመሰረተ ነው።

LMZD2-10Q በሙሉ የተዘጋ የውስጥ ኤፖክሲ ሪዝን የቀባ መዋቅር ይቀበላል። የሐለፊ መስኮት ዲዛይን የመጀመሪያ ኬብል፣ የመዳበር ቧንቧ ወይም በስባር በመካከለኛ መስኮት ውስጥ ለመሳል ያስችላል፣ በእኩል ጊዜ የሁለተኛ ዙር ወንድ ለሜትሮች፣ ሪሌዎች እና የማቆሚያ መሳሪያዎች የተመራጠ የውፅዓት ምልክት ይሰጣል። የተጠናከረ መዋቅር እና ትልቅ መስኮት ለከፍተኛ-አሁን የሚሰጡ ዑደቶች፣ የመለኪያ ፓነሎች እና የጥበቃ ዑደቶች በውስጥ የሚገኙ የመካከለኛ-ቮልቴጅ ስዊችጂር ላይ ያስችላል። ይህ ምርት የመጀመሪያ ዙር የማይቀባ ዓይነት አይደለም፤ የመጀመሪያ ኬብል ወይም በስባር በሐለፊ መስኮት ውስጥ ይሳላል፣ እና የማጣሪያው ማጣሪያ በማያ ፓነል ላይ በማስቀመጥ የግድግዳ ውስጥ የሚገባ አካባቢ ይሰጣል።

ከትንሽ-አሁን የሚቀቡ ዓይነት ማጣሪያዎች ጋር ሲነፃፀር፣ LMZD2-10Q በዋነኝነት ለበለጠ የተሰጠ የመጀመሪያ አሁን ይጠቅማል። የካታሎግ ውሂብ የተሰጠ የመጀመሪያ አሁኖች 1200A እስከ 5000A ያሳያል፣ ከመለኪያ እና ጥበቃ ትክክለኛነት ጥምረቶች ጋር ለምሳሌ 0.2/5P፣ 0.5/5P እና 5P/5P። ይህ ምርት ለመለኪያ ትክክለኛነት እና ጥበቃ ድርድር የሚፈልጉ መተግበሪያዎች ያስችላል።

የምርት ዓይነት

የምርት ማሳያ

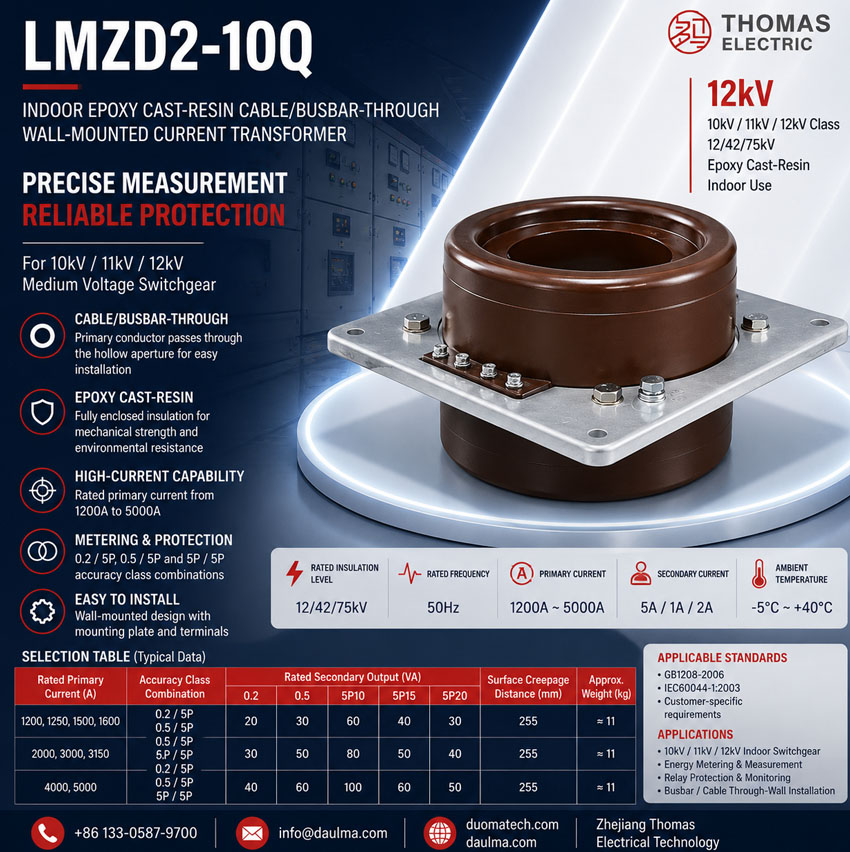

LMZD2-10Q በሜታል የመሰረት ፓነል ላይ የተጫነ የተጣበቀ የሪንግ ቅርጽ ያለው የተቀባ ሪዝን አካል አለው። የመካከለኛ መስኮት ለበስባር ወይም የመጀመሪያ አስተላላፊ ለመሳል ዲዛይን የተደረገ ሲሆን፣ የሁለተኛ ዙር ተርሚናሎች ለመለኪያ መሳሪያዎች፣ ሜትሮች፣ ጥበቃ ሪሌዎች ወይም የማቆሚያ ስርዓቶች ለማገናኘት በአካል ላይ ይዘጋጁታል።

መተግበሪያዎች

• 10kV፣ 11kV እና 12kV ክፍል የውስጥ የመካከለኛ-ቮልቴጅ ስዊችጂር
• የከፍተኛ-አሁን የሚሰጥ የካቢኔቶች እና የሚገባ/ሚወጣ ፓነሎች
• የአሁን መለኪያ እና የኤሌክትሪክ ኃይል መለኪያ ዑደቶች
• ሪሌ ጥበቃ እና የሚሰጥ ዑደት ማቆሚያ ዑደቶች
• በውስጥ የሚገኙ የتوزيع መሳሪያዎች ውስጥ የኬብል ወይም በስባር በግድግዳ ውስጥ የአሁን ማሰንሰን
• የኢንዱስትሪ ሱብስቴሽኖች፣ የኃይል ስርዓቶች ስፍራዎች እና የዩቲሊቲ መለኪያ ስርዓቶች

የሚለዩ ባህሪዎች

• በሙሉ የተዘጋ ኤፖክሲ ሪዝን የቀባ መዋቅር፡ የሪዝን-ኢንሱሌትድ አካል የተረጋጋ የኢንሱሌሽን ተግባር፣ የሜካኒካል ጥንካሬ እና የውስጥ የአካባቢ ተቃውሞ ይሰጣል።
• የኬብል/በስባር-በሐለፊ ሐለፊ መዋቅር፡ የመጀመሪያ ኬብል፣ የመዳበር ቧንቧ ወይም በስባር በማጣሪያ መስኮት ውስጥ ይሳላል፣ ይህም ለከፍተኛ-አሁን ስዊችጂር መተግበሪያዎች ያስችላል።
• ከፍተኛ-አሁን ክልል፡ የተሰጠ የመጀመሪያ አሁን 1200A እስከ 5000A ይሸፍናል፣ ትልቅ የሚሰጥ፣ የሚገባ እና የتوزيع ዑደቶችን ይደግፋል።
• የመለኪያ እና ጥበቃ ኮርዎች፡ ትክክለኛነት ጥምረቶች ለምሳሌ 0.2/5P፣ 0.5/5P እና 5P/5P የመለኪያ እና ጥበቃ ሁለቱንም ሁኔታዎች ይደግፋሉ።
• የተጠናከረ 10Q ዲዛይን፡ Q ዓይነት ለከፍተኛ-አሁን የውስጥ ማጣሪያ መተግበሪያዎች የተጠናከረ መዋቅር ማለት ነው።
• ግልጽ የሆነ የመጠን ምርጫ፡ የተለያዩ መስኮት እና የውጭ መጠኖች በተመረጠው አሁን ክልል ላይ በመመርኮዝ ይገኛሉ።

መርህ

የLMZD2-10Q የአሁን ማጣሪያ በኤሌክትሮማግኔቲክ ኢንዳክሽን መሰረት ይሠራል። በመስኮት ውስጥ ያለው በስባር ወይም አስተላላፊ ውስጥ የሚፈስ የመጀመሪያ አሁን በኮር ውስጥ የማግኔቲክ ፍሰት ያመጣል። የሁለተኛ ዙር ወንድ ከዚያ ለተገናኘ ሜትሮች፣ ሪሌዎች ወይም የማቆሚያ መሳሪያዎች ተመጣጣኝ የአሁን ምልክት ያወጣል። የኤፖክሲ ሪዝን ኢንሱሌሽን በመካከለኛ-ቮልቴጅ የመጀመሪያ ዙር እና በዝቅተኛ-ቮልቴጅ የሁለተኛ ዙር ዑደት መካከል የኤሌክትሪክ የማይተላለፍ ማድረጊያ ይሰጣል።

ለመለኪያ ዑደቶች፣ ማጣሪያው በተሰጠ ባርደን ላይ የሚፈለገውን ውድር እና የደረጃ ትክክለኛነት መጠበቅ አለበት። ለጥበቃ ዑደቶች፣ 5P የክፍል ኮር በስህተት-አሁን ሁኔታዎች ላይ የተጠናቀቀ የሁለተኛ ዙር ምልክት ሊያቀርብ አለበት፣ ይህም ጥበቃ ሪሌዎች በተቃራኒ ጥበቃ ክልል ውስጥ በትክክል ለመሥራት ያስችላል።

የሞዴል ምልክት

የሞዴል ኮድ LMZD2-10Q እንደሚከተለው ሊተረጉም ይችላል፡

የቴክኒካል ውሂብ

የምርጫ ሰንጠረዥ

የሚከተለው ሰንጠረዥ ለተለዋዋጭ ድረ-ገጽ ማሳያ ዲዛይን የተደረገ ነው። የረዥም ራስ ገላጭ ወደ ሁለት መስመሮች ይጠቀሳል፣ እና የጋራ ዋጋዎች ያላቸው የጋራ ዋጋዎች የካታሎግ ውስጥ የሚጠቀሙበት ይዘጋጃሉ።

ማስታወሻ፡ የተጠቃሚ ሁኔታዎች የተዘረዘሩትን የካታሎግ ክልል ከሚያልፉ ከሆነ፣ ዋጋዎች በምርት አምራቹ እና በገዥ መካከል በምርጫ ሊወሰኑ ይችላሉ።

የመጠን ሰንጠረዥ

አሃድ፡ mm. ከላይ የተጠቀሱት መጠኖች ለ5P/5P የውስጥ-መስኮት ምርጫ ናቸው። የመጨረሻ የውጭ መጠኖች በተፈቀደ ዲዛይን ሊረጋገጡ አለባቸው።

የአገልግሎት ሁኔታዎች

• የማስቀመጫ ቦታ፡ የውስጥ የመካከለኛ-ቮልቴጅ ስዊችጂር
• የተሰጠ ቮልቴጅ፡ በፕሮጀክት ማረጋገጫ 10kV፣ 11kV እና 12kV ክፍል ስርዓቶች
• የተሰጠ ድግግሞሽ፡ 50Hz
• የአካባቢ ሙቀት፡ -5°C እስከ +40°C
• የማስቀመጫ አካባቢ ከባድ ማንቀጥቀጥ፣ የሚበላሽ ጋዝ፣ የሚፈስ ዕቃ፣ የሚያስተላልፍ ድቃቃ፣ ከባድ ቀ污፣ እና የማይተማመን የውሃ ማጠራቀሚያ ነው የለበትም።
• ለከፍተኛ ቁመት፣ በባሕር ጥርስ፣ ጭንቅ እና ከባድ ቀ污 ወይም ልዩ የአገልግሎት ሁኔታዎች፣ በትዕዛዝ በፊት የቴክኒካል ማረጋገጫ ይመከራል።

ስታንዳርዶች እና ተስማሚነት

የLMZD2-10Q የአሁን ማጣሪያ በGB1208-2006፣ IEC60044-1:2003 እና የደንበኛ የተለየ ሁኔታዎች መሰረት ይሰራል። ለቢለጋ ፕሮጀክቶች፣ የቴክኒካል ዝግጅት በገዥው የተገለጸ ከሆነ የተሻሻለ IEC የመሳሪያ ማጣሪያ ሁኔታዎች ሊገምገሙ ይችላሉ። የተለመዱ ፈተናዎች በተለምዶ ውድር ማረጋገጫ፣ ፖላሪቲ ምርመራ፣ ትክክለኛነት ፈተና፣ የኢንሱሌሽን ፈተና እና የኃይል-ድግግሞሽ የማቋቋም ፈተና በተስማሚ ስታንዳርድ መሰረት ይካተታሉ።

ማስቀመጫ እና መጠኖች

LMZD2-10Q ለውስጥ የኬብል ወይም በስባር በግድግዳ ውስጥ ማስቀመጥ ዲዛይን የተደረገ ነው። የመካከለኛ መስኮት፣ የመሰረት ፓነል መጠኖች፣ የማስቀመጫ ቁሮች እና የሁለተኛ ዙር ተርሚናል ቦታ በስዊችጂር ማምረት በፊት ሊፈትሹ አለባቸው። የካታሎግ ልዩ መስኮት እና የውጭ መጠኖች ለ1200-2500A፣ 3000-3150A፣ 4000A እና 5000A ክልሎች ይሰጣል።

መጠኖች

የደህንነት ማስታወሻዎች

• የተሰጠ የመጀመሪያ አሁን፣ ትክክለኛነት ጥምረት፣ የተሰጠ ውፅዓት፣ የመስኮት መጠን እና የማስቀመጫ መጠኖች በማምረት በፊት ያረጋግጡ።
• የበስባር ክልል፣ የደረጃ ርቀት፣ የክሪፒጅ ርቀት፣ የማስቀመጫ ቁሮች እና የሁለተኛ ዙር ተርሚናል ምቻ ይፈትሹ።
• የሁለተኛ ዙር ተርሚናሎች በተፈቀደ የአ dây ዲያግራም እና በተርሚናል ምልክት መሰረት ያገናኙ።
• የአሁን ማጣሪያ የሁለተኛ ዙር ዑደት የመጀመሪያ ዙር ዑደት በኃይል ሲሆን አይበላሽም።
• ሜትሮች ወይም ጥበቃ ሪሌዎች ከማስወገድ በፊት፣ የማጣሪያ የሁለተኛ ዙር ዑደት በተፈቀደ የማሳደስ መሳሪያ በመጠቀም ያሳድሱ።
• የሁለተኛ ዙር ዑደት ነጥብ አንድ በፕሮጀክት የኤሌክትሪክ ደህንነት ሥርዓት መሰረት ማሸንፈር አለበት።
• ማስቀመጫ እና ኮሚሽን በተጠናቀቁ የመካከለኛ-ቮልቴጅ የኤሌክትሪክ ሰራተኞች ሊከናወን አለበት።

የትዕዛዝ መረጃ

• የምርት ሞዴል፡ LMZD2-10Q
• የተሰጠ የመጀመሪያ አሁን እና የሁለተኛ ዙር አሁን
• የትክክለኛነት ክፍል ጥምረት፡ 0.2/5P፣ 0.5/5P ወይም 5P/5P
• ለእያንዳንዱ የሁለተኛ ዙር ኮር የተሰጠ ውፅዓት
• የሚፈለገ የጥበቃ ክፍል፡ 5P10፣ 5P15 ወይም 5P20
• የበስባር መጠን፣ የመስኮት ሁኔታ እና የማስቀመጫ ዲያግራም
• ተፈላጊ ስታንዳርድ፣ የተለመዱ ፈተና ዘገባ እና የምስል ሁኔታዎች
• ብዛት፣ የመለያ ቋንቋ፣ የማሸንፈር ዘዴ እና የፕሮጀክት ዝግጅት ሁኔታዎች

የምርጫ መመሪያ

1. የስርዓት ቮልቴጅ ያረጋግጡ፡ ይህን ሞዴል ለ10kV፣ 11kV እና 12kV ክፍል የውስጥ ስዊችጂር ይጠቀሙ ኢንሱሌሽን ድርድር ከተረጋገጠ በኋላ።
2. የአሁን ውድር ይምረጡ፡ የተሰጠ የመጀመሪያ አሁን በሚሰጥ የተሰጠ አሁን እና በበስባር አቅም ላይ በመመርኮዝ ይምረጡ።
3. ኮር ጥምረት ይምረጡ፡ ለመለኪያ 0.2 ወይም 0.5 ይጠቀሙ እና ለጥበቃ 5P ክፍል ይጠቀሙ። ለሁለት ጥበቃ ጥቅም፣ 5P/5P ይምረጡ።
4. የተሰጠ ውፅዓት ያረጋግጡ፡ የተገናኘ ሜትር፣ ሪሌ እና የኬብል ባርደን የተሰጠ የሁለተኛ ዙር ውፅዓት አይበልጥም ብለው ያረጋግጡ።
5. የጥበቃ ክፍል ያረጋግጡ፡ በሪሌ ጥበቃ ሁኔታዎች ላይ በመመርኮዝ 5P10፣ 5P15 ወይም 5P20 ይምረጡ።
6. መጠኖች ያረጋግጡ፡ የመስኮት መጠን እና የመሰረት ፓነል መጠኖች ከበስባር እና ከስዊችጂር መዋቅር ጋር ያስተናግዱ።
7. ስታንዳርዶች ይመልከቱ፡ በትዕዛዝ በፊት GB1208-2006፣ IEC60044-1:2003 ወይም የፕሮጀክት የተለየ ስታንዳርድ ሁኔታዎች ያረጋግጡ።
