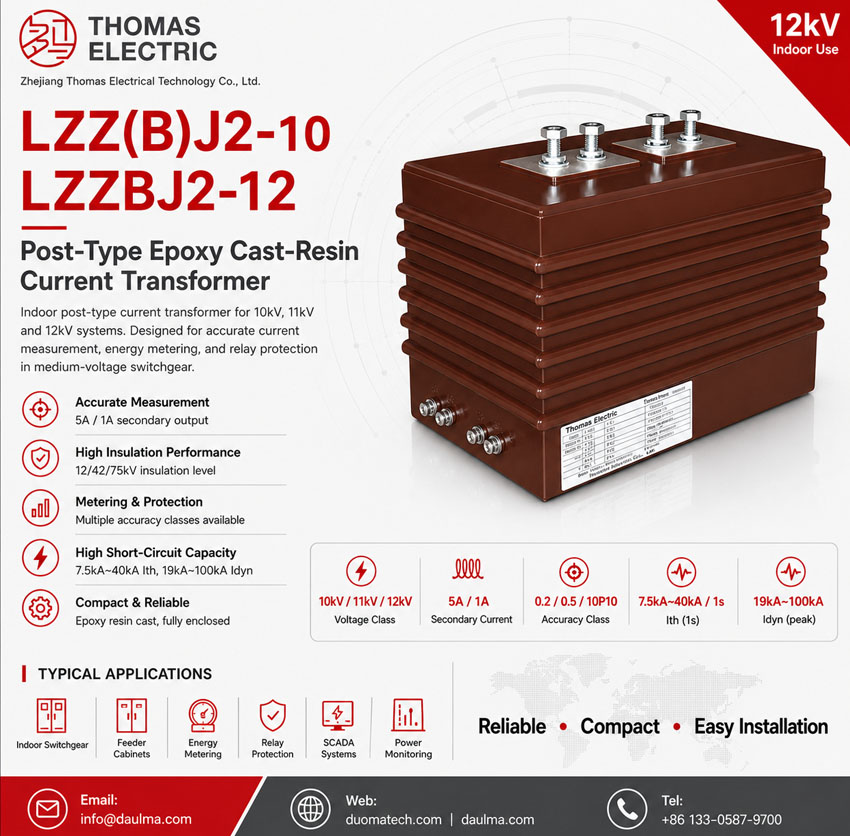

LZZ(B)J2-10፣ LZZBJ2-12 የፖስት አይነት ኤፖክሲ የካስት-ሪዚን የአሁን ትራንስፎርመር

የምርት እይታ

LZZ(B)J2-10 / LZZBJ2-12 ውስጥ ያለ የፖስት አይነት የአሁን ማጣሪያ የውስጥ ኤፖክሲ ብረት የተፈጠረ፣ ሙሉ በሙሉ የተዘጋ፣ ድጋፍ ዓይነት የአንድ ዙር የአሁን ማጣሪያ ሲሆን ለመካከለኛ ግፊት ያለው የኤሲ ስርዓቶች ይ предназል። ለአሁን መለኪያ፣ የኃይል መለኪያ፣ ፏደር ማሳያ እና ሪሌ ጥበቃ በ 10kV፣ 11kV እና 12kV ክላስ ውስጥ ያሉ የስዊችግዚር ለማገዝ የተሰራ ነው።

የምርቱ ኤፖክሲ ብረት የተፈጠረ የኢንሱሌሽን አካል ያለው የፖስት አይነት ቀልጣፋ ድጋፍ አወቃቀር ይጠቀማል። ዋና ተርሚናሎች በላይኛው ጎን ይደረግባቸዋል፣ በእኩል ጊዜ የሁለተኛ ደረጃ ተርሚናል ቡድን በታችኛው ጎን ላይ ለስዊችግዚር ጥቂት ማገጃ ለማድረግ ይቀመጣል። ይህ ምርት ለአንድ ሬሾ ወይም ሁለት ሬሾ ዝግጅቶች የሚስማማ ሲሆን፣ 5A ወይም 1A የሁለተኛ ደረጃ ውፅዓት እና መለኪያ/ጥበቃ ኮር ጥምረቶች በፕሮጀክት ፍላጎቶች መሰረት ይሰጣል።

ለዓለም አቀፍ የምርት ገጽ እይታ፣ ይህ ተከታታይ እንደ 12kV ክላስ ውስጥ ያለ የአሁን ማጣሪያ ሊቀርብ ይገባል። የቆየው የካታሎግ ምልክት LZZ(B)J2-10 ሊያሳይ ይችላል፣ በእኩል ጊዜ የፕሮጀክት እና የወጪ ገጾች የኢንሱሌሽን ደረጃ፣ ስታንዳርዶች፣ የማጭበርበር ልኬቶች እና የስም ገጽ ፍላጎቶች ተረጋግጠው ከተረጋገጡ የLZZBJ2-12 ሊጠቀሙ ይችላሉ።

የምርት አይነት

የምርት እይታ

መተግበሪያዎች

• 10kV፣ 11kV እና 12kV ክላስ ውስጥ ያሉ የፖስት አይነት የመካከለኛ ግፊት የتوزيع ስርዓቶች
• ሜታል-ክላድ ስዊችግዚር፣ ፏደር ካቢኔቶች፣ የመግቢያ ፓነሎች እና የወጪ ፓነሎች
• የአሁን መለኪያ እና የኤሌክትሪክ ኃይል መለኪያ ዑደቶች
• ለፏደሮች፣ ማጣሪያዎች፣ ሞተሮች እና የتوزيع መስመሮች ሪሌ ጥበቃ ዑደቶች
• SCADA፣ የኃይል ማሳያ እና የتوزيع አውቶሜሽን ስርዓቶች
• አንድ ሬሾ እና ሁለት ሬሾ ስዊችግዚር ፕሮጀክቶች የሚፈልጉ የCT ምርጫ የሚፈልጉ ናቸው

የሚለዩ ባህሪዎች

• ሙሉ በሙሉ የተዘጋ ብረት አካል፡ ኤፖክሲ ብረት የተፈጠረ አወቃቀር የኢንሱሌሽን ጥንካሬ፣ ሜካኒካል ጥበቃ እና የተረጋጋ የውስጥ አገልግሎት ባህሪ ይሰጣል።
• 12kV የኢንሱሌሽን ክላስ፡ 12/42/75kV የኢንሱሌሽን ደረጃ ያለው ምርት ለዓለም አቀፍ 10kV፣ 11kV እና 12kV ክላስ ስርዓቶች የሚስማማ ነው።
• አንድ እና ሁለት ሬሾ ምርጫዎች፡ ምርቱ ለተለያዩ መለኪያ እና ጥበቃ ዘዴዎች አንድ ሬሾ እና ሁለት ሬሾ ዝግጅቶችን ይደግፋል።
• መለኪያ እና ጥበቃ ኮሮች፡ ትክክለኛነት ጥምረቶች ለምሳሌ 0.2/10P10፣ 0.5/10P10 እና ብዙ ኮር ጥምረቶች በፕሮጀክት ፍላጎቶች መሰረት ይገኛሉ።
• 5A ወይም 1A የሁለተኛ ደረጃ ውፅዓት፡ የሁለተኛ ደረጃ አሁን በሜትር፣ ሪሌ፣ የኬብል ርዝመት እና ቦርደን ፍላጎቶች መሰረት ሊመረጥ ይችላል።
• ቀልጣፋ ድጋፍ አወቃቀር፡ የተወሰኑ የማጭበርበር ልኬቶች ያላቸው የመካከለኛ ግፊት ስዊችግዚር ውስጥ የባስባር አይነት ማጭበርበር ለማድረግ የሚስማማ ነው።

መርህ

LZZ(B)J2-10 / LZZBJ2-12 የፖስት አይነት የአሁን ማጣሪያ በኤሌክትሮማግኔቲክ ኢንዳክሽን ይሰራል። በዋና ተርሚናል መንገድ የሚፈስስ ዋና አሁን በኮር ውስጥ ማግኔቲክ ፍሰት ይፈጥራል። የሁለተኛ ደረጃ ውንዲንግ ከዚያ በተገናኘ ሜትር፣ ሪሌ ወይም የማሳያ መሳሪያ ላይ ተመጣጣኝ የአሁን ምልክት ውፅዓት ይሰጣል። ኤፖክሲ ብረት ኢንሱሌሽን ዋና የመካከለኛ ግፊት ዑደት ከሁለተኛ ደረጃ የዝቅተኛ ግፊት ዑደት ይለያይ።

ለመለኪያ፣ የተመረጠው ኮር በተወሰነ ቦርደን ውስጥ ሬሾ ትክክለኛነት እና የደረጃ ለውጥ ማስቀመጥ አለበት። ለጥበቃ፣ 10P ኮር በስህተት-አሁን ሁኔታዎች ውስጥ የተጠራቀመ የሁለተኛ ደረጃ የአሁን ምልክት ሊያቀርብ አለበት እና ከሪሌ ስቴቲንግ ጋር ሊተባበር አለበት።

የሞዴል ምልክት

የሞዴል ኮድ እንደሚከተለው ሊተረጎም ይችላል፡

የቴክኒክ ዳታ

ተርሚናሎች

የአሁን ማጣሪያ አንድ ሬሾ ወይም ሁለት ሬሾ የሁለተኛ ደረጃ ተርሚናል ዝግጅቶች ሊሰጥ ይችላል። የተለመዱ የሁለተኛ ደረጃ ተርሚናሎች እንደ 1S1 / 1S2፣ 2S1 / 2S2 እና 2S3 በተፈቀደ ስዕል ላይ የተሳየው የውንዲንግ እና የታፕ ዝግጅት መሰረት ይመልከታሉ።

አንድ ሬሾ

የሚከተለው ምርጫ ማጣሪያ ለአንድ ሬሾ ዝግጅቶች ነው። የተጋሩ ትክክለኛነት ጥምረቶች እና የተሰጡ ውፅዓቶች ድግግሞሽ ያለው የዌብሳይት አቀራረብ ላይ ሊነበቡ የሚችሉ ሆነው የተደራጁ ናቸው።

ሁለት ሬሾ

የሚከተለው ምርጫ ማጣሪያ ለሁለት ሬሾ ዝግጅቶች ነው። የመጨረሻ ታፕ ዝግጅት፣ የሁለተኛ ደረጃ ማሳያ እና ሬሾ ጥምረት በፕሮጀክት ስዕል እና የስም ገጽ መሰረት መረጋገጥ አለበት።

ማስታወሻ፡ የተጠቃሚው ዳታ ከላይ የተጠቀሱትን የክልል ውስጥ ከወጣ በሆነ ጊዜ፣ በአምራቹ እና በገዥ መካከል ያለ ውል ሊሆን ይችላል። የመጨረሻ የአሁን ሬሾ፣ ቦርደን፣ ትክክለኛነት፣ Ith፣ Idyn እና የተርሚናል ማሳያ በስም ገጽ፣ በተፈቀደ ስዕል እና በፋብሪካ የሙከራ ሪፖርት መሰረት መረጋገጥ አለበት።

የአገልግሎት ሁኔታዎች

• የማጭበርበር ቦታ፡ ውስጥ ያለ የመካከለኛ ግፊት ስዊችግዚር
• የስርዓት ቮልቴጅ፡ 10kV፣ 11kV እና 12kV ክላስ ኔትዎርኮች
• የተሰጠ ድግግሞሽ፡ 50Hz
• የአካባቢ ሙቀት፡ -5°C እስከ +55°C
• የማጭበርበር አካባቢ ከባድ ማንቀልቀል፣ የሚያስተላልፍ ድስት፣ የሚበላሽ ጋዝ፣ የሚፈስስ መገናኛ፣ ከባድ ቅርጫት እና የማይተባበር ኮንዴንሴሽን ነፃ መሆን አለበት።
• ለከፍተኛ ከፍታ፣ ለвлаж፣ ለባሕር ጎን ወይም ለልዩ ስዊችግዚር መተግበሪያዎች፣ ትክኒካል ማረጋገጫ ከትዕዛዝ በፊት ያስፈልጋል።

ስታንዳርዶች እና ተጣጣነት

LZZ(B)J2-10 / LZZBJ2-12 የአሁን ማጣሪያ ወደ GB1208-2006፣ IEC 60044-1:2003 እና ልዩ የፕሮጀክት ፍላጎቶች ይጣጣናል። ለዓለም አቀፍ ፕሮጀክቶች፣ IEC 61869-1 እና IEC 61869-2 በቴክኒካል ውል ውስጥ የሚፈለገው ከሆነ እንደ ማጣሪያ ስታንዳርዶች ሊያገለግሉ ይችላሉ። የተለመዱ ሙከራዎች በተለምዶ ሬሾ ሙከራ፣ ፖላሪቲ ማረጋገጫ፣ ትክክለኛነት ሙከራ፣ የኢንሱሌሽን የማያልፍ ሙከራ እና የውጤት ፍተሻ ይጠቀሳሉ።

ማጭበርበር እና ልኬቶች

የምርቱ የውስጥ ስዊችግዚር ማጭበርበር ለማድረግ ቀልጣፋ ድጋፍ አይነት አወቃቀር ይቀበላል። የካታሎግ ማጣሪያ አጠቃላይ ስፋት በግምት 286mm፣ የመሰረት ማጭበርበር ርዝመት በግምት 220mm እና የማጭበርበር ቀዳዳ ዝግጅቶች የ4-M10 ያካትታል። ዋና ተርሚናል ዝግጅቶች በአሁን ክልል ላይ ይለያያሉ፣ እና የመጨረሻ የማጭበርበር ልኬቶች ከካቢኔት ምርት በፊት በተፈቀደ ስዕል መረጋገጥ አለባቸው።

ልኬቶች

የደህንነት ማስታወሻዎች

• የሞዴል፣ የአሁን ሬሾ፣ የሁለተኛ ደረጃ አሁን፣ ትክክለኛነት ጥምረት፣ የተሰጠ ውፅዓት እና የኢንሱሌሽን ደረጃ ማረጋገጫ ከማጭበርበር በፊት ያረጋግጡ።
• የስዊችግዚር የማጭበርበር ቦታ፣ የባስባር ግንኙነት፣ የተርሚናል ዝግጅት እና የደረጃ ልዩነት ከካቢኔት ስብስብ በፊት ያረጋግጡ።
• P1/P2 እና የሁለተኛ ደረጃ ተርሚናሎች በፖላሪቲ ማሳያዎች እና በፕሮጀክት የማገጃ ስዕል መሰረት ያገናኙ።
• የአሁን ማጣሪያ የሁለተኛ ደረጃ ዑደት ዋና ዑደት ኃይል ከተሰጠ በኋላ አይዘጋ ይሆናል።
• ሜትሮች ወይም ሪሌዎች ከማገጃ በፊት፣ የሁለተኛ ደረጃ ዑደት በተፈቀደ የማጭበርበር ቀዳዳ ቦርድ በኩል አጭር-ዑደት ማድረግ አለበት።
• የሁለተኛ ደረጃ ዑደት ነጥብ በፕሮጀክት ፍላጎቶች እና በአካባቢ የኤሌክትሪክ ደህንነት ስምምነቶች መሰረት ማሸንፈፍ አለበት።
• ማጭበርበር እና ጥገና በተጠቃሚ የመካከለኛ ግፊት የኤሌክትሪክ ሰራተኞች ሊከናወን አለበት።

የትዕዛዝ መረጃ

ትዕዛዝ ወይም የትርፍ ጥያቄ ሲያቀርቡ የሚከተሉትን መረጃዎች ያቅርቡ፡

• የምርት ሞዴል፡ LZZ(B)J2-10 ወይም LZZBJ2-12
• አንድ ሬሾ ወይም ሁለት ሬሾ ዝግጅት
• የተሰጠ ዋና አሁን እና የተሰጠ የሁለተኛ ደረጃ አሁን
• የትክክለኛነት ክላስ ጥምረት እና የተሰጠ ውፅዓት
• የተሰጠ የኢንሱሌሽን ደረጃ እና የሚፈለገው ስታንዳርድ
• የሚፈለገው አጭር-ጊዜ ሙቀት አሁን እና ዳይናሚክ አሁን
• የተርሚናል ማሳያ፣ የታፕ ዝግጅት እና የማገጃ ስዕል ፍላጎት
• የስዊችግዚር ዝግጅት፣ የማጭበርበር ልኬት እና የዋና ተርሚናል አቅጣጫ
• ብዛት፣ ሰርቲፊኬቶች፣ የተለመዱ የሙከራ ሪፖርቶች፣ ማሳያ እና የማሸንፈፍ ፍላጎቶች

የምርጫ መመሪያ

1. የቮልቴጅ ክላስ ያረጋግጡ፡ ይህ CT ለውስጥ 10kV፣ 11kV እና 12kV ክላስ ስርዓቶች ከ12/42/75kV የኢንሱሌሽን ደረጃ ጋር ይጠቀሙ።
2. የሬሾ አይነት ያረጋግጡ፡ ለተወሰኑ የስራ ክልሎች አንድ ሬሾ ይምረጡ ወይም ሁለት ዋና ክልሎች የሚፈለጉ ጊዜ ሁለት ሬሾ ይምረጡ።
3. ዋና አሁን ይምረጡ፡ የተሰጠውን ዋና አሁን በፏደር ጫና እና ጥበቃ ስቴቲንግ ክልል መሰረት ይምረጡ።
4. ኮር ተግባሮች ይገልጹ፡ መለኪያ እና ጥበቃ ኮሮች በተለየ ሁኔታ ያሳዩ፣ የትክክለኛነት ክላስ እና የተሰጠ ውፅዓት ጨምሮ።
5. የሁለተኛ ደረጃ ቦርደን ያረጋግጡ፡ ሜትር፣ ሪሌ እና የኬብል ቦርደን የእያንዳንዱ የሁለተኛ ደረጃ ኮር የተሰጠ ውፅዓት ከማይጠፋ ያረጋግጡ።
6. የስህተት ደረጃ ያረጋግጡ፡ የተሰጠ አጭር-ጊዜ ሙቀት አሁን እና የተሰጠ ዳይናሚክ አሁን የስዊችግዚር የስህተት ደረጃ ጋር መጣጣን አለባቸው።
7. ልኬቶች ያረጋግጡ፡ የማጭበርበር ቀዳዳዎች፣ ዋና ተርሚናል ዝግጅት፣ የሁለተኛ ደረጃ ተርሚናሎች እና የካቢኔት ልዩነት ከምርት በፊት ያረጋግጡ።
