ZN63(VS1)-24kV ሃንድካርት ውስጥ የሚጠቀም ከፍተኛ ቮልቴጅ ቫክዩም የሰርኪውት ብሬከር

የምርት እይታ

ZN63(VS1)-24 የሶስት ዙር ፎ이ዝ 50 Hz ሃንድካርት (በመሃል ተጫኗች) የውስጥ ጠፍጣፋ የከፍተኛ ቮልቴጅ ቫክዩም ሰርክት ብሬከር ሲሆን በ24 kV ይገመገማል፣ በኃይል ማምረቻ ጣቢያዎች፣ ሱብስቴሽኖች እና በኢንዱስትሪ ወይም የማዕድን የتوزيع ስርዓቶች ውስጥ ለመቆጣጠር እና ለመጠበቅ ይጠቅማል። የተሰጠው የአሁን መጠን 630 A፣ 1250 A እና 1600 A ከ20 kA፣ 25 kA እና 31.5 kA የሚሰበሩ አቅም ጋር ተጣምሯል፣ ይህም በተደጋጋሚ ክዋኔ እና ለባለፈት ጭነቶች ያለማቋረጥ አገልግሎት ይሰጣል፣ ይህም የከፍተኛ ቦታዎችን ጨምሮ ይሆናል።

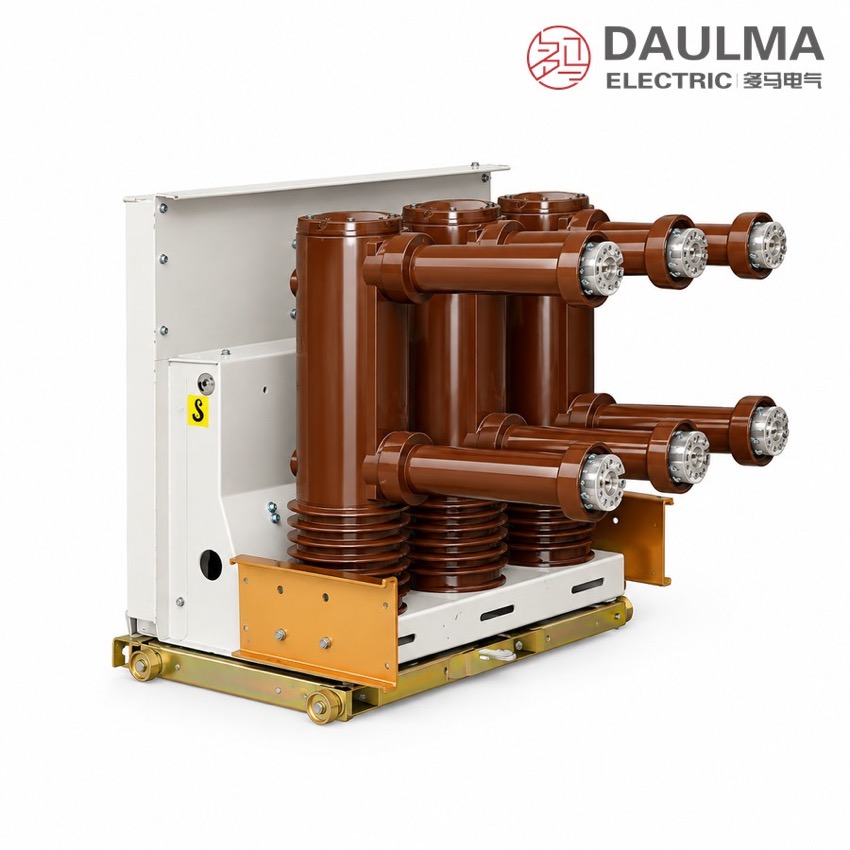

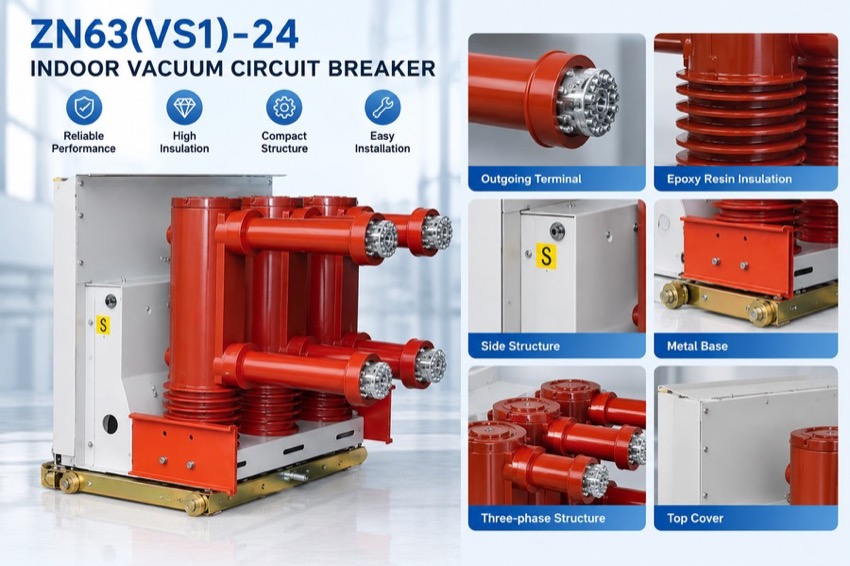

የምርት ማሳያ

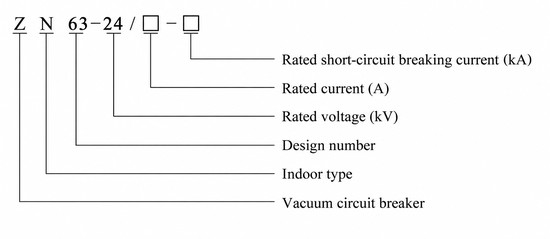

የሞዴል ምልክት

የሞዴል ቅርጸት፡ ZN 63 − 24 / □ − □

• Z — ቫክዩም ሰርክት ብሬከር
• N — ውስጥ ማስቀመጥ
• 63 — የዲዛይን ቁጥር
• 24 — የተሰጠው ቮልቴጅ (kV)
• መጀመሪያኛ □ — የተሰጠው የአሁን መጠን (A)
• ሁለተኛ □ — የተሰጠው የጭንቀት የሚሰበር የአሁን መጠን (kA)

ለምሳሌ፡ ZN63(VS1)-24 / 1250 − 25 የ24 kV ውስጥ የሚገኝ ቫክዩም ሰርክት ብሬከር ሲሆን የተሰጠው የአሁን መጠን 1250 A እና የተሰጠው የጭንቀት የሚሰበር የአሁን መጠን 25 kA ነው። ZN63 የGB ዓይነት ኮድ ነው፤ VS1 ደግሞ እኩል የሆነ የንግድ ስም ነው።

የአገልግሎት ሁኔታዎች

• የአካባቢ ሙቀት፡ −40 °C እስከ +40 °C
• የፍጥነት ቦታ፡ ከ1000 ሜትር በላይ አይደለም (ከፍተኛ ቦታዎች ተመሳሳይ የሆነ የሙቀት መቋቋም ደረጃ ያስፈልጋል)
• የመሬት ፍጹም ጥንካሬ፡ ከ8 ዲግሪ በላይ አይደለም
• የንስሐ ምቹነት፡ በቀን አማካይ ≤ 95%፣ በወር አማካይ ≤ 90%
• አካባቢ፡ ከእሳት፣ ከፍጹም ጥንካሬ፣ ከባድ ቀለም፣ ከኬሚካል ማበላሸት እና ከባድ ማንቀልቀል የሚያስከትሉ አደጋዎች የነፃ ነው

መሥሪያ

የኤርክ በተዘጋ የማይፈልግ ቫክዩም ኢንተራፕተር ውስጥ ይጠፋል፣ ይህም ረጅም የኤሌክትሪክ ሕይወት ይሰጣል እና እሳት ወይም ፍጹም ጥንካሬ አደጋ የለውም። የመደበኛ ስፕሪንግ ኃይል-ማከማቻ ስርዓት ከAC ወይም DC 220 V / 110 V ወይም በእጅ ይሙላል እና የተከማቸ ኃይል የሚዘጋውን ይሰጣል እና የተጠናቀቀ የኢንተርሎክ ስርዓት ይሰጣል፤ የማይበላሽ ማግኔት ስርዓት እንደ ምርጫ ይሰጣል እና የሜካኒካል ሕይወቱን እስከ 60000 ክዋኔ ያድጋል ለበጣም በተደጋጋሚ የሚጠቀም አገልግሎት።

የፊት ወደ ዙሪያ የተከፋፈለ መዋቅር ሰርክት ብሬከሩ እንደ የተሰበሰበ መሳሪያ ወይም እንደ በመሃል ተጫኗች ሃንድካርት በሜታል ውስጥ የተዘጋ ስዊችጂያር ውስጥ የሚገኝ ማሽን ሊሆን ይፈቅዳል። የመጀመሪያ ሰርክት ከባስባር ጋር በስታቲክ ኮንታክቶች ወይም ኬብል ሉግስ ይገናኛል፣ እና የሁለተኛ ሰርክት ከኮንትሮል እና የመጠበቂያ ስርዓት ጋር በተርሚናል ቦርድ ይገናኛል።

የቴክኒክ ውሂብ

መመዘኛዎች

በGB/T 1984 እና IEC 62271-100 ለAC የከፍተኛ ቮልቴጅ ሰርክት ብሬከሮች የተዘጋጀ እና የተፈተነ ሲሆን፣ በDL/T 403 ለውስጥ የሚገኙ የከፍተኛ ቮልቴጅ ቫክዩም ሰርክት ብሬከሮች 3.6 kV እስከ 40.5 kV ድረስ የተሰራ እና የተፈተነ ነው።

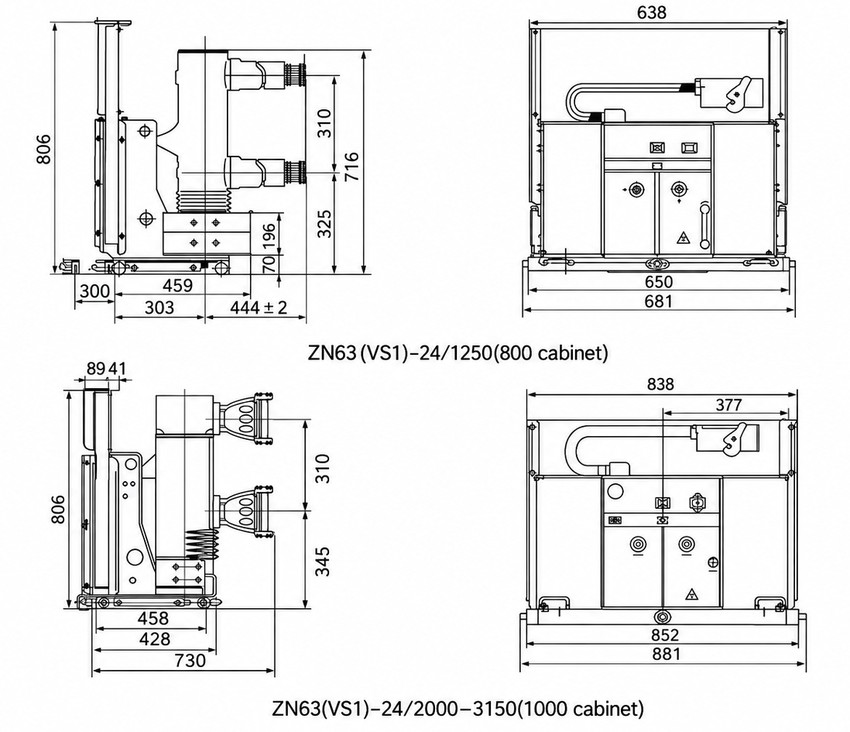

ማስቀመጫ እና ልኬቶች

የማስቀመጫ ሥዕል

ሰርክት ብሬከሩ እንደ ሃንድካርት (በመሃል ተጫኗች) ማሽን ለሜታል ውስጥ የተዘጋ ስዊችጂያር ይሰጣል እና በተገናኝቷል፣ በሙከራ እና በማገጃ ሁኔታዎች መካከል ሊንቀሳቀስ ይችላል ለደህንነቱ ማገጃ፣ ወይም እንደ የተሰበሰበ ማሽን በተከፋፈለ መዋቅር ሊገነባ ይችላል። ሰርክት ብሬከሩ እና የእሱ ፍሬም በማስጀመር ቀድመ በርካታ የመሬት ግንኙነት ሊኖራቸው ይገባል።

የተደጋጋሚ የሚጠየቁ ጥያቄዎች

ጥ1. የዓይነት ምልክት ZN63-24 ምን ማለት ነው?

Z የቫክዩም ብሬከር ማለት ነው፣ N ውስጥ ጥቅም ማለት ነው፣ 63 የዲዛይን ቁጥር ሲሆን 24 ደግሞ በkV የተሰጠው ቮልቴጅ ነው፤ የሚከተሉት ሁለት ሳጥኖች የተሰጠው የአሁን መጠን በአምፐር እና የተሰጠው የጭንቀት የሚሰበር የአሁን መጠን በኪሎአምፐር ይሰጣሉ። ZN63 የGB ዓይነት ኮድ ነው እና VS1 ደግሞ እኩል የሆነ የንግድ ስም ነው።

ጥ2. የZN63(VS1)-24 የሚጠቀምበት የአሠራር ስርዓት ምን ነው?

የመደበኛ ስርዓት የስፕሪንግ ኃይል-ማከማቻ ዓይነት ነው ከAC ወይም DC 220 / 110 V ወይም በእጅ የሚሞላ፣ የተከማቸ ኃይል የሚዘጋ እና የተጠናቀቀ የኢንተርሎክ ስርዓት ይሰጣል። ረጅም ሕይወት ያለው የማይበላሽ ማግኔት ስርዓት እንደ ምርጫ ለበጣም በተደጋጋሚ የሚጠቀም አገልግሎት ይሰጣል።

ጥ3. የብሬከሩ የሜካኒካል ሕይወት ምን ያህል ነው?

የስፕሪንግ-ስርዓት ያለው ብሬከር የሜካኒካል ሕይወት 20000 ክዋኔ ነው፤ ከማይበላሽ ማግኔት ስርዓት ጋር የሜካኒካል ሕይወት ለበጣም በተደጋጋሚ የሚጠቀም አገልግሎት እስከ 60000 ክዋኔ ይደርሳል።

ጥ4. ሃንድካርት ወይስ የተሰበሰበ ብሬከር ነው?

ሁለቱም። የፊት ወደ ዙሪያ የተከፋፈለ መዋቅር ሰርክት ብሬከሩ እንደ በመሃል ተጫኗች ማሽን በሚንቀሳቀስ ማሽን ላይ ሊገነባ ይችላል እና ለማገጃ ወደ የማገጃ ሁኔታ ሊንቀሳቀስ ይችላል፣ ወይም እንደ የተሰበሰበ ማሽን ሊገነባ ይችላል።

ጥ5. የተሰጠው የጭንቀት የሚሰበር የአሁን መጠን እንዴት ይመረጣል?

የተጫኗች ቦታ ላይ የሚታወቀውን የሶስት ዙር ፎ이ዝ የጭንቀት የአሁን መጠን ያሰሉ እና 20፣ 25 ወይም 31.5 kA ይምረጡ እንዲሸፍን፣ የሚፈጠር እና የጊዜ የሚቋቋም የአሁን መጠን 50 / 63 / 80 kA እና 4 ሰከንድ ይሟላሉ ወይ ያረጋግጡ።

ጥ6. ሲዘጋጁ ምን ውሂብ እንደሚያስፈልግ ነው?

እባክዎን የተሰጠው ቮልቴጅ፣ የተሰጠው የአሁን መጠን፣ የተሰጠው የጭንቀት የሚሰበር የአሁን መጠን፣ የጊዜ ዕድሜ፣ የአሠራር ስርዓት (ስፕሪንግ ወይም ማይበላሽ ማግኔት)፣ የስዊችጂያር ኩቢክል ስፋት እና ሃንድካርት ወይስ የተሰበሰበ ማሽን ያስፈልግ እና ማንኛውም ልዩ የአገልግሎት ሁኔታ ያሳዩ።
