مصنوعات کا جائزہ

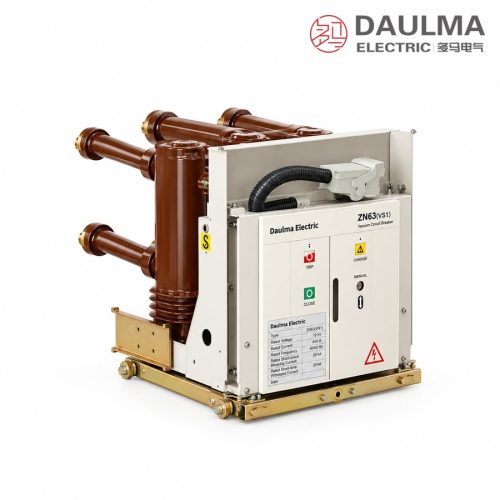

ZN63(VS1)-24 ایک تین فیز 50 Hz ہینڈ کارٹ (مرکز پر نصب) انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر ہے جس کی درجہ بندی 24 kV ہے، جو پاور پلانٹس، سبسٹیشنز اور صنعتی یا کان کنی تقسیم کے نظاموں میں کنٹرول اور حفاظت کے لیے استعمال ہوتا ہے۔ درجہ بند کرنٹس 630 A، 1250 A اور 1600 A بالترتیب 20 kA، 25 kA اور 31.5 kA کی بریکنگ صلاحیتوں کے ساتھ جوڑے جاتے ہیں، جو بار بار آپریشن اور اہم لوڈز بشمول بلند علاقوں کے لیے موزوں ہیں۔
مصنوعات کی نمائش
ماڈل کی نامزدگی
ماڈل کی شکل: ZN 63 − 24 / □ − □
- Z — ویکیوم سرکٹ بریکر
- N — انڈور انسٹالیشن
- 63 — ڈیزائن ترتیب نمبر
- 24 — درجہ بند وولٹیج (kV)
- پہلا □ — درجہ بند کرنٹ (A)
- دوسرا □ — درجہ بند شارٹ سرکٹ بریکنگ کرنٹ (kA)
مثال: ZN63(VS1)-24 / 1250 − 25 سے مراد 24 kV انڈور ویکیوم سرکٹ بریکر ہے جس کا درجہ بند کرنٹ 1250 A اور درجہ بند شارٹ سرکٹ بریکنگ کرنٹ 25 kA ہے۔ ZN63 GB ٹائپ کوڈ ہے؛ VS1 مساوی عام تجارتی نام ہے۔
سروس کی شرائط
- ماحول کا درجہ حرارت: −40 °C سے +40 °C
- بلندی: 1000 میٹر سے زیادہ نہیں (اونچے مقامات پر مناسب طور پر برقی علحدگی کی سطح بڑھانے کی ضرورت ہوتی ہے)
- زلزلے کی شدت: 8 ڈگری سے زیادہ نہیں
- نسبتی نمی: روزانہ کی اوسط ≤ 95%، ماہانہ اوسط ≤ 90%
- ماحول: آگ، دھماکے کا خطرہ، سنگین آلودگی، کیمیائی زنگ لگنا اور شدید کمپن سے پاک
تعمیر
آرک ایک سیل شدہ، مرمت کے بغیر والے ویکیوم انٹرپٹر میں ختم ہوتا ہے، جس سے لمبی برقی عمر حاصل ہوتی ہے اور آگ یا دھماکے کا کوئی خطرہ نہیں ہوتا۔ معیاری سپرنگ توانائی ذخیرہ کرنے والا آلہ AC یا DC 220 V / 110 V سے یا دستی طور پر چارج ہوتا ہے اور ذخیرہ شدہ توانائی کے ساتھ بند ہونے کی سہولت فراہم کرتا ہے جس میں قابلِ اعتماد انٹر لاکنگ ہوتی ہے؛ ایک اختیاری مستقل مقناطیسی آلہ بہت زیادہ بار بار استعمال کے لیے میکانی عمر کو 60000 آپریشنز تک بڑھا دیتا ہے۔
آگے سے پیچھے کی طرف الگ ہونے والی ساخت بریکر کو یا تو فکسڈ ماونٹنگ یونٹ کے طور پر یا پھر دھاتی بند سوئچ گیئر کے اندر چیسس پر مرکز پر نصب ہینڈ کارٹ کے طور پر استعمال کرنے کی اجازت دیتی ہے۔ پرائمری سرکٹ بس بار سے سٹیٹک کنٹیکٹس یا کیبل لگز کے ذریعے جڑتا ہے، اور سیکنڈری سرکٹ کنٹرول اور حفاظتی لوپ سے ٹرمینل بلاک کے ذریعے وائر کیا جاتا ہے۔
ٹیکنیکل ڈیٹا
| آئٹم | یونٹ | 20kA | 25kA | 31.5kA |
|---|---|---|---|---|
| درجہ بند وولٹیج | kV | 24 | ||
| درجہ بند فریکوئنسی | Hz | 50 | ||
| درجہ بند کرنٹ | A | 630 | 1250 | 1600 |
| درجہ بند شارٹ سرکٹ بریکنگ کرنٹ | kA | 20 | 25 | 31.5 |
| درجہ بند شارٹ سرکٹ میکنگ کرنٹ (پیک) | kA | 50 | 63 | 80 |
| درجہ بند شارٹ ٹائم وِذ اسٹینڈ کرنٹ (4 s) | kA | 20 | 25 | 31.5 |
| لائٹننگ امپلس وِذ اسٹینڈ وولٹیج (اوپن کنٹیکٹس کے پار) | kV | 125 | ||
| پاور فریکوئنسی وِذ اسٹینڈ وولٹیج 1 منٹ (اوپن کنٹیکٹس کے پار) | kV | 65 | ||
| درجہ بند آپریٹنگ ترتیب | — | O – 0.3 s – CO – 180 s – CO | ||
| میکانی عمر | آپریشنز | 20000 (مستقل مقناطیسی آلہ کے ساتھ 60000) | ||
| درجہ بند توانائی ذخیرہ کرنے اور آپریٹنگ وولٹیج | V | AC/DC 220, 110 | ||
| بند کرنے / کھولنے / کُل بریکنگ وقت | ms | ≤ 100 / ≤ 50 / ≤ 65 | ||
| درجہ بند شارٹ سرکٹ کرنٹ پر بریکنگ آپریشنز | دفعات | 20 | ||
معیارات
AC ہائی وولٹیج سرکٹ بریکرز کے لیے GB/T 1984 اور IEC 62271-100 کے مطابق ڈیزائن اور ٹائپ ٹیسٹ کیا گیا ہے، جبکہ 3.6 kV سے 40.5 kV تک انڈور ہائی وولٹیج ویکیوم سرکٹ بریکرز کی تیاری اور معائنہ DL/T 403 کے مطابق کیا جاتا ہے۔
انسٹالیشن اور ابعاد
انسٹالیشن کا ڈایاگرام
بریکر کو دھاتی بند سوئچ گیئر کے لیے ہینڈ کارٹ (مرکز پر نصب) یونٹ کے طور پر فراہم کیا جاتا ہے اور اسے محفوظ الگ تھلگ کرنے کے لیے کنیکٹڈ، ٹیسٹ اور ڈس کنیکٹڈ پوزیشنز کے درمیان منتقل کیا جا سکتا ہے، یا الگ ہونے والی ساخت کا استعمال کرتے ہوئے فکسڈ ماونٹنگ یونٹ کے طور پر انسٹال کیا جا سکتا ہے۔ بریکر اور اس کے فریم کو کمیشننگ سے پہلے قابلِ اعتماد طریقے سے زمین سے جوڑنا ضروری ہے۔
| آؤٹ لائن ڈائمنشن (mm) | 1250 A · 800 کیوبیکل | 2000–3150 A · 1000 کیوبیکل |
|---|---|---|
| کُل اونچائی (سائیڈ ویو) | 806 | 806 |
| فرنٹ فریم کی چوڑائی | 638 | 838 |
| فرنٹ پینل کی چوڑائی | 650 | 852 |
| فرنٹ بیس کی چوڑائی | 681 | 881 |
| ہینڈ کارٹ بیس کی لمبائی (سائیڈ ویو) | 444 ± 2 | 730 |
| پول اسپیسنگ (عمودی) | 310 | 310 |
اکثر پوچھے جانے والے سوالات
سوال 1. ٹائپ نامزدگی ZN63-24 کا کیا مطلب ہے؟
Z سے مراد ویکیوم بریکر ہے، N انڈور استعمال، 63 ڈیزائن نمبر اور 24 درجہ بند وولٹیج kV میں؛ دو بعد کے خانے درجہ بند کرنٹ ایمپیئرز میں اور درجہ بند شارٹ سرکٹ بریکنگ کرنٹ کلو ایمپیئرز میں بتاتے ہیں۔ ZN63 GB ٹائپ کوڈ ہے اور VS1 مساوی عام تجارتی نام ہے۔
سوال 2. ZN63(VS1)-24 کون سا آپریٹنگ آلہ استعمال کرتا ہے؟
معیاری آلہ ایک سپرنگ توانائی ذخیرہ کرنے والا ٹائپ ہے جو AC یا DC 220 / 110 V سے یا دستی طور پر چارج ہوتا ہے، جو ذخیرہ شدہ توانائی کے ساتھ بند ہونے اور قابلِ اعتماد انٹر لاکنگ فراہم کرتا ہے۔ بہت زیادہ بار بار استعمال کے لیے لمبی عمر والا مستقل مقناطیسی آلہ ایک اختیار کے طور پر دستیاب ہے۔
سوال 3. بریکر کی میکانی عمر کیا ہے؟
سپرنگ آلہ والے بریکر کی میکانی عمر 20000 آپریشنز ہے؛ اختیاری مستقل مقناطیسی آلہ کے ساتھ میکانی عمر بہت زیادہ بار بار استعمال کے لیے 60000 آپریشنز تک پہنچ جاتی ہے۔
سوال 4. کیا یہ ہینڈ کارٹ یا فکسڈ بریکر ہے؟
دونوں۔ آگے سے پیچھے کی طرف الگ ہونے والی ساخت بریکر کو چیسس پر ریک کرنے کی اجازت دیتی ہے بطور مرکز پر نصب یونٹ جسے الگ تھلگ کرنے کے لیے ڈس کنیکٹڈ پوزیشن میں منتقل کیا جا سکتا ہے، یا فکسڈ ماونٹنگ یونٹ کے طور پر انسٹال کیا جا سکتا ہے۔
سوال 5. درجہ بند شارٹ سرکٹ بریکنگ کرنٹ کا انتخاب کیسے کروں؟
انسٹالیشن پوائنٹ پر متوقع تین فیز شارٹ سرکٹ کرنٹ کا حساب لگائیں اور اسے پورا کرنے کے لیے 20، 25 یا 31.5 kA منتخب کریں، یہ چیک کرتے ہوئے کہ میکنگ اور شارٹ ٹائم وِذ اسٹینڈ کرنٹس 50 / 63 / 80 kA اور 4 s بھی پورے ہو رہے ہیں۔
سوال 6. آرڈر دیتے وقت مجھے کون سی معلومات فراہم کرنی ہوں گی؟
براہ کرم درجہ بند وولٹیج، درجہ بند کرنٹ، درجہ بند شارٹ سرکٹ بریکنگ کرنٹ، شارٹ ٹائم کی مدت، آپریٹنگ آلہ (سپرنگ یا مستقل مقناطیسی)، سوئچ گیئر کیوبیکل کی چوڑائی اور یہ بتائیں کہ ریکڈ یا فکسڈ یونٹ درکار ہے، اور کوئی خاص سروس کی شرائط ہوں تو وہ بھی۔
