ZW20Z-12 ውጭ ላይ የሚጠቀም ከፍተኛ ቮልቴጅ ያለው ፑል ላይ የተጫነ ቫክዩም የሰርኪት ብሬከር

የምርት እይታ

ZW20Z-12 የውጭ ግድግዳ ላይ የሚገጠም 12 kV 50 Hz ቫክዩም ሰርኪት ብሬከር ሲሆን፣ ቫክዩም የአርክ ማጥፋት እና SF6 ጋዝ ገልባጭ በጣም የተዘጋ እና የማይፈነድ ኮንቴነር ውስጥ በቶሽባ VSP5 አወቃቀር ላይ በመመስረት የተሰራ ነው። እንደ የተሻለ ZW20-12፣ የበለጠ የአሁን ጥበቃ (overcurrent protection)፣ ስፕሪንግ ኢነርጂ ኢንዲኬተሮች እና ለሁለተኛ የኤሌክትሪክ ግንኙነት የአቪዬሽን ፕላግ ያካትታል፤ ስለዚህ ምርቱ ከኢንቴሊጀንት ኮንትሮለሮች ጋር ለሪክሎዢንግ (reclosing) እና የتوزيع አውቶሜሽን ይጣብቃል። የተሰጠው የአሁን መጠን 630 A እና 1250 A ከ12.5 እስከ 25 kA ድረስ የሚሰበር አቅም ጋር ይጣብቃል።

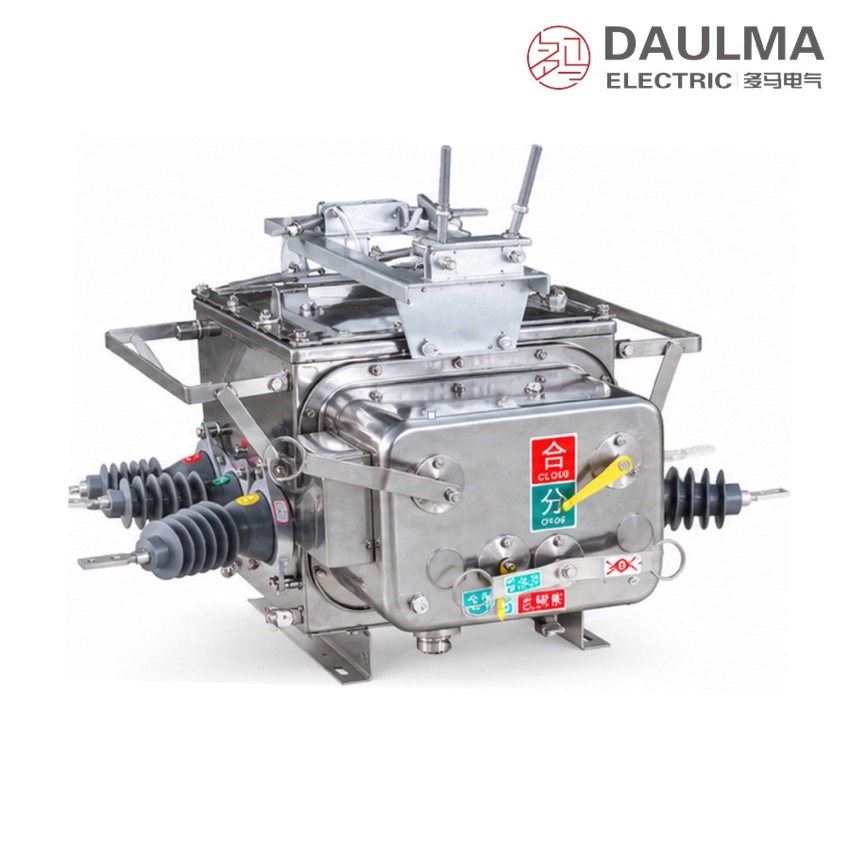

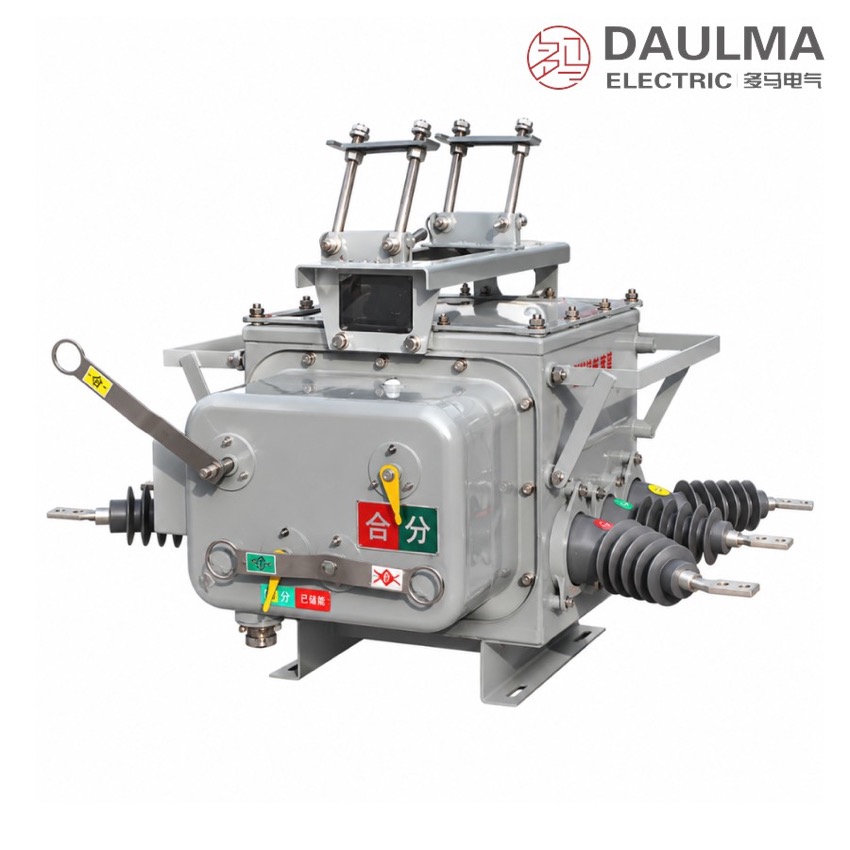

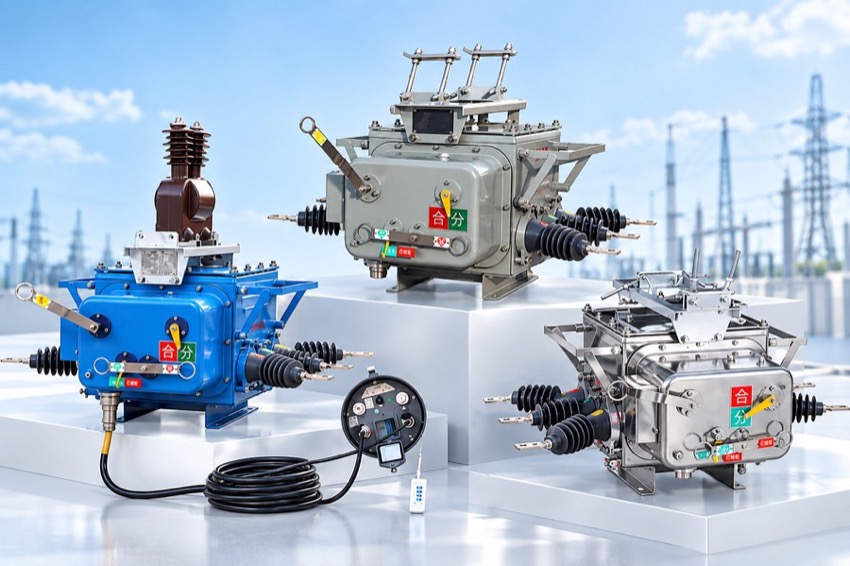

የምርት ማሳያ

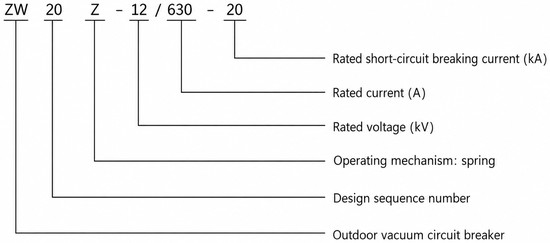

የሞዴል ስም ማሳያ

የሞዴል ቅርጸት፡ ZW 20 Z − 12 / 630 − 20

• ZW — የውጭ ግድግዳ ላይ የሚገጠም ቫክዩም ሰርኪት ብሬከር
• 20 — የዲዛይን ቅደም ተከተል ቁጥር
• Z — ስፕሪንግ የሚሰራ ሜካኒዝም
• 12 — የተሰጠው ቮልቴጅ (kV)
• 630 — የተሰጠው የአሁን መጠን (A)
• 20 — የተሰጠው የጊዜያዊ የአሁን መሰበር አቅም (kA)

የአገልግሎት ሁኔታዎች

• የአካባቢ ሙቀት፡ −40 °C እስከ +40 °C
• የፍጥነት ቦታ፡ 3000 ሜትር እስከ አይበልጥም (በጥያቄ ላይ የበለጠ የፍጥነት ቦታ ከተጨማሪ የተሰጠ የኢንሱሌሽን ደረጃ ጋር ይሰጣል)
• የስተት ስለጠነ ምቹነት፡ ቀን አማካይ ≤ 95%፣ ወር አማካይ ≤ 90%
• የነፋስ ግፊት፡ 700 Pa እስከ አይበልጥም (በነፋስ ፍጥነት 34 m/s አቻ)
• ኒውትራል ኢርቲንግ፡ በቀጥታ ኢርት የተደረገ፣ በአርክ-ሱፕሬሽን ኮይል ወይም በዝቅተኛ ተቃውሞ ኢርት የተደረገ
• የማስቀመጫ አካባቢ የማይፈነድ ወይም በጣም የሚያሳሳብ ጋዝ እና ኬሚካል ኮሮዥን የሌለበት

አወቃቀር

ZW20Z-12 በቀጥታ ሰንጠረዥ የሚሰራ ስፕሪንግ ሜካኒዝም እና ብዙ ደረጃ ያለው ትሪፒንግ ከሚያሰብ የዋና ዑደት ጋር የሚጣብቅ ሲሆን፣ ይህ ዑደት ዝቅተኛ የኮንታክት ተቃውሞ እና ዝቅተኛ ሙቀት ማሳደግ ይሰጣል። በቶሽባ VSP5 አወቃቀር ላይ የተመሰረተ የተዘጋ እና የማይፈነድ ኮንቴነር ውስጥ ያለው SF6 ጋዝ ከአካባቢው ሙሉ በሙሉ ይለያያል፣ ስለዚህ የማንኛውም ጋዝ ማፈን እና የማይፈልግ አገልግሎት ይሰጣል።

የበለጠ የአሁን ጥበቃ፣ ስፕሪንግ ኢነርጂ ኢንዲኬተሮች እና የአቪዬሽን ፕላግ የሁለተኛ ዑደት ግንኙነቶች ከኢንቴሊጀንት ኮንትሮለሮች እና ሪክሎዢንግ ስክሪም ጋር ለዲስትሪቢሽን አውቶሜሽን ቀላል ውህደት ይፈቅዳል። የተዘጋ ማስገቢያ ቡሺንግስ እና የጠንካራ ኮንቴነር ከ-40 °C እስከ +40 °C እና እስከ 3000 ሜትር ድረስ የሚቆይ አገልግሎት ይሰጣል።

የቴክኒክ ዳታ

ስታንዳርዶች

በIEC እና GB ስታንዳርዶች መሰረት ለከፍተኛ ቮልቴጅ AC ሰርኪት ብሬከሮች የተሰራ እና የተፈተነ ሲሆን፣ ይህም IEC 62271-100 እና GB 1984 ያካትታል።

ማስቀመጫ እና መጠኖች

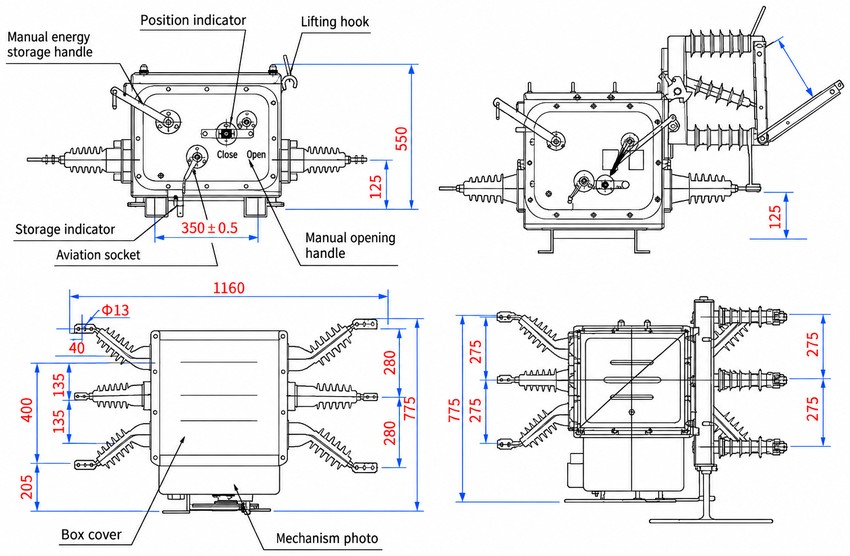

የማስቀመጫ ሥዕል

ብሬከሩ ለስታንዳርድ የግድግዳ ማስቀመጫ የተሰራ ሲሆን፣ የግልጽ የፌዝ ርቀት እና የተረጋጋ የማስቀመጫ ነጥቦች አሉት እና ይህ በነፋስ (እስከ 700 Pa) እና በአይስ ጭነት ስር የሜካኒካል ደረጃ ይጠብቃል፤ የውስጥ እና የማስቀመጫ መጠኖች በሥዕሉ ውስጥ ይሰጣሉ።

የተደጋጋሚ ጥያቄዎች

Q1. ለZW20Z-12 የሚገኙ የጊዜያዊ የአሁን መሰበር አቅሞች ምንድን ናቸው?

የተሰጠው የጊዜያዊ የአሁን መሰበር አቅሞች 12.5፣ 16፣ 20 እና 25 kA ናቸው። የሚጠበቀውን የጉዳት ደረጃ በማስቀመጫ ቦታ ላይ ያለው ከላይ ያለው ደረጃ ይምረጡ እና የጭነት ፕሮፋይል ያስገቡ ለኢንጄነሪንግ ምርጫ ይጠይቁ።

Q2. ZW20Z-12 እና ZW20-12 መካከል ያለው ልዩነት ምንድን ነው?

ZW20Z-12 የተሻለ ZW20-12 ነው፡ የበለጠ የአሁን ጥበቃ እና ስፕሪንግ ኢነርጂ ኢንዲኬተሮች ያክላል፣ እና የሁለተኛ ግንኙነቶች ለማድረግ የአቪዬሽን ፕላግ ይጠቀማል ስለዚህ ከኢንቴሊጀንት ኮንትሮለሮች እና ሪክሎዢንግ ስክሪሞች ጋር በቀላሉ ይጣብቃል።

Q3. ይህ ብሬከር በከፍተኛ ፍጥነት ወይም በጣም ብርድ ሁኔታ ሊሰራ ይችላል?

አዎ። ከ-40 °C እስከ +40 °C እና እስከ 3000 ሜትር ድረስ ይሰራል፤ ለበለጠ የፍጥነት ቦታ የተሰጠው የኢንሱሌሽን ደረጃ በተመሳሳይ መንገድ ይጨምራል። የነፋስ ግፊት 700 Pa (ከ34 m/s ጋር አቻ) እስከ አይበልጥም።

Q4. የትኛውን የተሰጠ የአሁን መጠን መምረጥ አለብኝ፣ 630 A ወይስ 1250 A?

የምርት ምርጫ የስርዓት የጭነት ፕሮፋይል፣ ሙቀት ማሳደግ ማርጅን እና የተቀመጠው አቅም እድገት በመከተል ይከናወናል። የተከታተለ የአሁን ጭነት እና ወደፊት ሊደረግ የሚችል ማስፋፋት ከኢንጄነሪንግ ቡድናችን ጋር በማዘዝ በፊት ያረጋግጡ።

Q5. የስታንዳርድ ፋብሪካ ፈተናዎች በማስተላለፊያ በፊት ይከናወናሉ?

አዎ። የተለመዱ ፈተናዎች በተገቢው IEC እና GB ስታንዳርዶች መሰረት ይከናወናሉ፣ ይህም የሜካኒካል ክንውን፣ የሁለተኛ የኤሌክትሪክ ግንኙነት እና የዲኤሌክትሪክ አፈጻጸም ያካትታል። የተለየ የፈተና ዓይነት ወይም የሶስተኛ ወገን ሰርቲፊኬት በማረጋገጫ ላይ ነው፤ የተفصለ የፈተና ሪፖርት ይጠይቁ።

Q6. ZW20Z-12 በየት ይጠቀማል?

በውጭ ግድግዳ ላይ የሚገጠሙ 10/12 kV የዲስትሪቢሽን ኔትዎርኮች ላይ፣ በተለይ በሴብስቴሽኖች እና በኢንዱስትሪ ወይም በማይニング ስርዓቶች ላይ ይጠቀማል ይህም ብዙ ጊዜ የሚሰራ፣ ሪክሎዢንግ እና የዲስትሪቢሽን አውቶሜሽን የሚፈልግ ነው።
