مصنوعات کا جائزہ
ZW20Z-12 ایک 12 kV، 50 Hz کا بیرونی پول پر نصب خلا سرکٹ بریکر ہے جو خلا میں آرک بجھانے کی صلاحیت اور SF6 گیس کی عایق خصوصیت کو Toshiba VSP5 ڈھانچے سے ماخوذ ایک سیل شدہ، دھماکہ روکنے والے خول میں جوڑتا ہے۔ ZW20-12 کے بہتر شدہ ورژن کے طور پر، اس میں اوور کرنٹ حفاظت، اسپرنگ توانائی کے اشاریے اور ثانوی وائرنگ کے لیے ایوی ایشن پلگز شامل کیے گئے ہیں، جس کی وجہ سے یہ ذہین کنٹرولرز کے ساتھ ری کلوزنگ اور تقسیم خودکاری (distribution automation) کے لیے مناسب ہے؛ اس کی درجہ بندی شدہ کرنٹس 630 A اور 1250 A ہیں جو 12.5 سے 25 kA تک بریکنگ صلاحیتوں کے ساتھ جوڑی جاتی ہیں۔

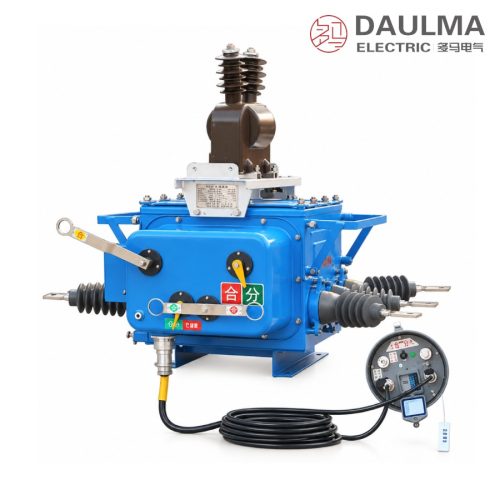

مصنوعات کی نمائش
ماڈل کی نامزدگی
ماڈل فارمیٹ: ZW 20 Z − 12 / 630 − 20
- ZW — بیرونی خلا سرکٹ بریکر
- 20 — ڈیزائن ترتیب نمبر
- Z — اسپرنگ آپریٹنگ مشینری
- 12 — درجہ بندی شدہ وولٹیج (kV)
- 630 — درجہ بندی شدہ کرنٹ (A)
- 20 — درجہ بندی شدہ شارٹ سرکٹ بریکنگ کرنٹ (kA)
سروس کی شرائط
- ماحولیاتی درجہ حرارت: −40 °C سے +40 °C
- بلندی: 3000 میٹر سے زیادہ نہیں (زیادہ بلندی کی درخواست پر، متعلقہ زیادہ درجہ بندی شدہ عایق سطح کے ساتھ)
- نسیتی نمی: روزانہ کی اوسط ≤ 95%، ماہانہ اوسط ≤ 90%
- ہوا کا دباؤ: 700 Pa سے زیادہ نہیں (ہوا کی رفتار کے لحاظ سے 34 m/s کے برابر)
- نیوٹرل ارتھنگ: مضبوطی سے زمین سے جڑا ہوا، آرک سپریشن کوائل کے ذریعے زمین سے جڑا ہوا، یا کم مزاحمت کے ذریعے زمین سے جڑا ہوا
- انسٹالیشن کا ماحول دھماکہ خیز یا شدید آلودہ گیس اور کیمیائی زنگ زدگی سے پاک ہو
تعمیر
ZW20Z-12 ایک چھوٹے اور مختصر اسپرنگ مشینری کو ڈائریکٹ چین ڈرائیو اور متعدد مراحل پر مشتمل ٹرپنگ کے ساتھ جوڑتا ہے، جس میں انٹرنل-کلیکٹنگ / ایکسٹرنل-ایکسپینڈنگ برسٹ لیٹ مین سرکٹ کم رابطہ مزاحمت اور کم درجہ حرارت کے اضافے کو یقینی بناتا ہے۔ Toshiba VSP5 ڈھانچے پر مبنی سیل شدہ، دھماکہ روکنے والا خول داخلی SF6 کو ماحول سے مکمل الگ کرتا ہے، جس سے صفر رسائی اور بغیر دیکھ بھال کے آپریشن کی ضمانت ملتی ہے۔
اوور کرنٹ حفاظت، مشینری اسپرنگ توانائی کے اشاریے اور ایوی ایشن پلگ ثانوی لنکس ذہین کنٹرولرز اور تقسیم خودکاری کے لیے ری کلوزنگ اسکیمز کے ساتھ آسانی سے انضمام کی اجازت دیتے ہیں۔ سیل شدہ لیڈ آؤٹ بشنگز اور مضبوط خول -40 °C سے +40 °C تک درجہ حرارت اور 3000 میٹر تک بلندی پر مستحکم سروس کو برقرار رکھتے ہیں۔
ٹیکنیکل ڈیٹا
| آئٹم | یونٹ | ویلیو |
|---|---|---|
| درجہ بندی شدہ وولٹیج | kV | 12 |
| درجہ بندی شدہ فریکوئنسی | Hz | 50 |
| درجہ بندی شدہ کرنٹ | A | 630 1250 |
| درجہ بندی شدہ شارٹ سرکٹ بریکنگ کرنٹ | kA | 12.5 16 20 25 |
| درجہ بندی شدہ پیک وِد اسٹینڈ کرنٹ (پیک) | kA | 31.5 40 50 63 |
| درجہ بندی شدہ شارٹ ٹائم وِد اسٹینڈ کرنٹ (4 s) | kA | 12.5 16 20 25 |
| درجہ بندی شدہ شارٹ سرکٹ میکنگ کرنٹ (پیک) | kA | 31.5 40 50 63 |
| مکینیکل عمر | دفعات | 10000 |
| درجہ بندی شدہ کرنٹ بریکنگ دفعات | دفعات | 10000 |
| درجہ بندی شدہ شارٹ سرکٹ بریکنگ دفعات | دفعات | 30 |
| پاور فریکوئنسی وِد اسٹینڈ وولٹیج (1 منٹ، فیز-فیز / ارتھ / اوپن) | kV | 42 |
| لائٹننگ امپلس وِد اسٹینڈ وولٹیج (پیک) | kV | 75 |
| ثانوی سرکٹ 1 منٹ پاور فریکوئنسی وِد اسٹینڈ وولٹیج | kV | 2 |
| خالص وزن | kg | 140 |
معیارات
ہائی وولٹیج AC سرکٹ بریکرز کے لیے IEC اور GB معیارات کے مطابق تیار کیا گیا اور ٹیسٹ کیا گیا، بشمول IEC 62271-100 اور GB 1984۔
انسٹالیشن اور پیمائشیں
انسٹالیشن کا ڈائریم
بریکر کو معیاری پول ماؤنٹنگ کے لیے ڈیزائن کیا گیا ہے جس میں واضح فیز سپیسنگ اور محفوظ اینکرنگ پوائنٹس موجود ہیں تاکہ ہوا (700 Pa تک) اور برف کے بوجھ کے تحت مکینیکل استحکام یقینی بنایا جا سکے؛ آؤٹ لائن اور ماؤنٹنگ کی پیمائشیں ڈرائنگ میں دی گئی ہیں۔
| پیمائش | ویلیو (mm) |
|---|---|
| کل چوڑائی (آؤٹ گوئنگ بشنگز کے درمیان) | 1160 |
| کل اونچائی | 775 |
| مشینری باکس کی اونچائی | 550 |
| نچلے حصے کی اونچائی | 125 |
| ایوی ایشن ساکٹ سنٹر سپیسنگ | 350 ± 0.5 |
| فیز ٹو فیز سپیسنگ (فرنٹ ویو) | 135 / 135 |
| فیز ٹو فیز سپیسنگ (سائیڈ ویو) | 275 / 275 |
| بیس ماؤنٹنگ کی اونچائی | 205 |
| بشِنگ ٹرمینل ہول کا قطر | φ13 |
اکثر پوچھے جانے والے سوالات
سوال 1. ZW20Z-12 کے لیے کون سی شارٹ سرکٹ بریکنگ صلاحیتیں دستیاب ہیں؟
12.5، 16، 20 اور 25 kA کے درجہ بندی شدہ شارٹ سرکٹ بریکنگ کرنٹس دستیاب ہیں۔ اپنے انسٹالیشن پوائنٹ پر متوقع فالٹ لیول سے زیادہ درجہ بندی منتخب کریں اور انجینئرنگ کی سفارش کے لیے اپنا لوڈ پروفائل بھیجیں۔
سوال 2. ZW20Z-12 اور ZW20-12 میں کیا فرق ہے؟
ZW20Z-12، ZW20-12 کا بہتر شدہ ورژن ہے: اس میں اوور کرنٹ حفاظت اور مشینری اسپرنگ توانائی کے اشاریے شامل کیے گئے ہیں، اور ثانوی کنکشنز کے لیے ایوی ایشن پلگز استعمال کیے گئے ہیں تاکہ یہ ذہین کنٹرولرز اور ری کلوزنگ اسکیمز کے ساتھ زیادہ آسانی سے انضمام کر سکے۔
سوال 3. کیا یہ بریکر زیادہ بلندی یا شدید سردی میں کام کر سکتا ہے؟
جی ہاں۔ یہ -40 °C سے +40 °C تک اور 3000 میٹر تک بلندی پر کام کرتا ہے؛ زیادہ بلندی کے لیے درجہ بندی شدہ عایق سطح کو متعلقہ طور پر بڑھا دیا جاتا ہے۔ ہوا کا دباؤ 700 Pa (تقریباً 34 m/s) سے زیادہ نہیں ہونا چاہیے۔
سوال 4. مجھے کون سا درجہ بندی شدہ کرنٹ منتخب کرنا چاہیے، 630 A یا 1250 A؟
انتخاب آپ کے سسٹم لوڈ پروفائل، درجہ حرارت میں اضافے کے حاشیے اور منصوبہ بند صلاحیت کی نمو کے مطابق ہوتا ہے۔ آرڈر دینے سے پہلے مسلسل لوڈ کرنٹ اور مستقبل کی توسیع کی تصدیق ہماری انجینئرنگ ٹیم سے کریں۔
سوال 5. شپمنٹ سے پہلے معیاری فیکٹری ٹیسٹ کیے جاتے ہیں؟
جی ہاں۔ متعلقہ IEC اور GB معیارات کے مطابق رُٹین ٹیسٹس کیے جاتے ہیں، جن میں مکینیکل آپریشن، ثانوی وائرنگ اور ڈائی الیکٹرک کارکردگی شامل ہیں۔ مخصوص ٹائپ ٹیسٹس یا تیسری پارٹی سرٹیفیکیشن کی تصدیق کے تابع ہیں؛ تفصیلی ٹیسٹ رپورٹ کی درخواست کریں۔
سوال 6. ZW20Z-12 عام طور پر کہاں نصب کیا جاتا ہے؟
بیرونی پول پر نصب 10/12 kV تقسیم نیٹ ورکس پر، خاص طور پر سب اسٹیشنز اور صنعتی یا کان کنی کے سسٹمز جنہیں بار بار آپریشن، ری کلوزنگ اور تقسیم خودکاری کی ضرورت ہوتی ہے۔
