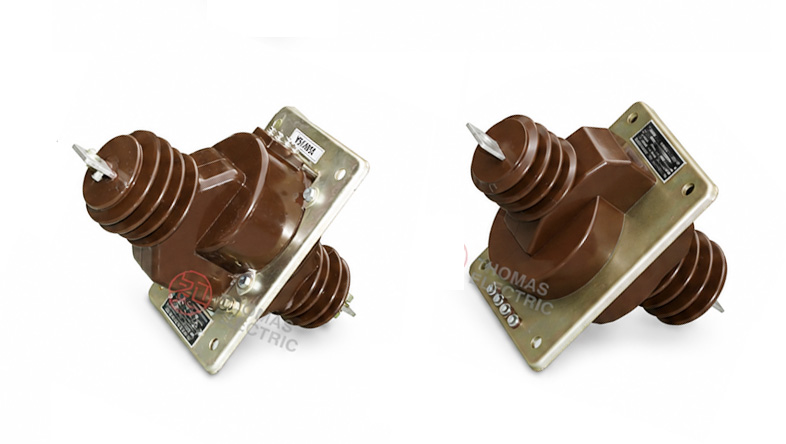

نظرة عامة على المنتج
محول التيار LA2-10 / LAJ-10 (LFZBJ-10GY) هو محول تيار داخلي من نوع العبور الجداري، معزول بالراتنج الإيبوكسـي المصبوب، ويُستخدم في معدات التوزيع ذات الجهد المتوسط. تم تصميمه لتطبيقات قياس التيار، قياس الطاقة الكهربائية، مراقبة الدوائر الفرعية وحماية المرحلات في أنظمة التيار المتردد بتردد مصنّف يبلغ 50 هرتز. بالنسبة لأسواق جنوب شرق آسيا والأسواق الدولية الأخرى، يجب وضع هذا المنتج لتطبيقات معدات التوزيع الداخلية ذات الفئات 11 كيلوفولت و12 كيلوفولت، مع تنسيق العزل ومتطلبات الاختبار المتوافقة مع معايير محولات القياس وفقاً للمعيار الدولي IEC.
يستخدم المنتج هيكلًا عازلًا من الراتنج الإيبوكسـي من نوع العبور الجداري. يمر الموصل الأولي عبر جسم المحول أو يتصل عبره، بينما توفر لفّة الثانوي خرجًا قياسيًا يبلغ 5 أمبير أو 1 أمبير لأجهزة القياس، مرحلات الحماية وأجهزة المراقبة. مقارنةً بمحولات التيار من النوع المجوف (ذات النافذة)، فإن هيكل LA2-10 / LAJ-10 أكثر ملاءمة لتخطيطات معدات التوزيع التي تتطلب جسمًا مصبوبًا للعبور الجداري، وأطرافًا أولية ممتدة، ولوحة تركيب ثابتة تعبر لوحة فصل الخزانة.
بالنسبة للمشاريع الدولية، يمكن وصف هذا الموديل بأنه محول تيار داخلي من نوع العبور الجداري معزول بالراتنج الإيبوكسـي لفئة 12 كيلوفولت. يُظهر الكتالوج مستوى عزل مصنّف يبلغ 12/42/75 كيلوفولت، وهو ما يُستخدم عادةً في التطبيقات الخاصة بمعدات فئة 12 كيلوفولت. يمكن تكوين درجات الدقة ودرجات الحماية وفقًا لمتطلبات المشروع، بما في ذلك درجات القياس مثل 0.2 و0.5 ودرجة الحماية 10P10.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار داخلي من نوع العبور الجداري معزول بالراتنج الإيبوكسـي المصبوب |
| سلسلة الموديل | LA2-10 / LAJ-10 (LFZBJ-10GY) |
| الهيكل | من نوع العبور الجداري، عزل بالراتنج الإيبوكسـي المصبوب، تركيب داخلي |
| فئة الجهد | أنظمة الجهد المتوسط الداخلية لفئتي 11 كيلوفولت و12 كيلوفولت |
| مستوى العزل المصنّف | 12/42/75 كيلوفولت |
| التردد المصنّف | 50 هرتز |
| تيار الثانوي المصنّف | 5 أمبير أو 1 أمبير |
| تيار الأولي المصنّف | 50 أمبير، 75 أمبير، 100 أمبير، 150 أمبير، 200 أمبير، 300 أمبير، 400 أمبير، 500 أمبير، 600 أمبير، 630 أمبير |
| الاستخدام النموذجي | قياس التيار، قياس الطاقة الكهربائية، حماية المرحلات، مراقبة الدوائر الفرعية |

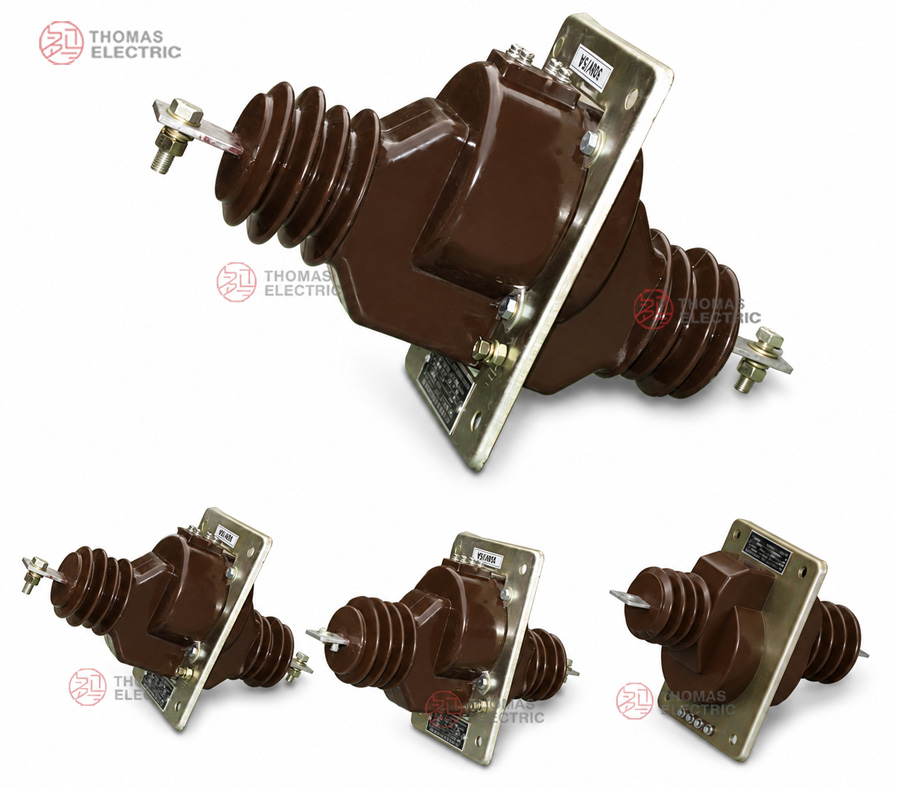

عرض المنتج
يتميز محول التيار LA2-10 / LAJ-10 (LFZBJ-10GY) بهيكل مدمج من الراتنج المصبوب، مع أطراف أولية تمتد من الجانبين ولوحة تركيب مركزية لتركيب العبور الجداري. يتم ترتيب كتلة أطراف الثانوي على جسم الراتنج لتسهيل التوصيل بأجهزة القياس ومرحلات الحماية. يُظهر الرسم البياني العام طولًا إجماليًا مرجعيًا يبلغ حوالي 480 مم، مع فتحة جدارية مرجعية مناسبة لتركيب لوحة فصل الخزانة.
التطبيقات
- معدات التوزيع الداخلية ذات الجهد المتوسط لفئتي 11 كيلوفولت و12 كيلوفولت
- معدات التوزيع المعدنية المغلقة الثابتة، لوحات القياس وخزانات الدوائر الفرعية
- دوائر قياس التيار ودوائر قياس الطاقة الكهربائية
- دوائر حماية المرحلات باستخدام درجة الحماية 10P10
- التركيب من خلال العبور الجداري في لوحات فصل معدات التوزيع أو لوحات تركيب الخزانات
- مشاريع التوزيع في جنوب شرق آسيا التي تستخدم مواصفات معدات فئة 12 كيلوفولت المتوافقة مع معايير IEC
الميزات
- هيكل العبور الجداري المصبوب: تم تصميم محول التيار للتثبيت عبر لوحة الخزانة أو لوحة فصل معدات التوزيع، مع وجود أطراف أولية على جانبي الجسم المصبوب.
- فئة الجهد المتوافقة مع IEC: المنتج مناسب لأنظمة فئتي 11 كيلوفولت و12 كيلوفولت عند تأكيد مستوى العزل المصنّف ومتطلبات المشروع.
- عزل الراتنج الإيبوكسـي: يوفر الجسم المصبوب قوة عزل، وحماية ميكانيكية، ومقاومة للرطوبة للخدمة الداخلية.
- الاستخدام في القياس والحماية: يمكن أن تشمل درجات الدقة 0.2 و0.5 و10P10، مما يدعم كلًا من دوائر القياس ودوائر حماية المرحلات.
- خرج ثانوي 5 أمبير أو 1 أمبير: يناسب 5 أمبير أنظمة القياس والمرحلات التقليدية؛ ويمكن اختيار 1 أمبير للأحمال الثانوية الأقل أو الأسلاك الأطول.
- الملاءمة لمشاريع جنوب شرق آسيا: يمكن تحديد المنتج لأنظمة 50 هرتز، ومعدات التوزيع لفئة 12 كيلوفولت، والوثائق الفنية المستندة إلى IEC المستخدمة عادةً في مشاريع التصدير.
المبدأ
يعمل محول التيار LA2-10 / LAJ-10 (LFZBJ-10GY) بمبدأ الحث الكهرومغناطيسي. عندما يمر التيار الأولي عبر مسار الموصل الأولي، يتولد تدفق مغناطيسي في القلب. ثم تحث لفّة الثانوي إشارة تيار متناسبة، عادةً 5 أمبير أو 1 أمبير، لأجهزة القياس، عدادات الطاقة، مرحلات الحماية أو أجهزة المراقبة.
بالنسبة لدوائر القياس، يجب أن يحافظ محول التيار على دقة النسبة ودقة الطور ضمن الحمل المحدد. أما بالنسبة لدوائر حماية المرحلات، فيجب أن يحافظ القلب المخصص للحماية على خرج موثوق أثناء ظروف تيار العطل. لذلك، يجب اختيار نسبة التيار، تيار الثانوي، الحمل المصنّف، درجة الدقة، التيار الحراري المؤقت والديناميكي بالتنسيق مع تصميم معدات التوزيع وحماية المرحلات.
ترميز الموديل
| الرمز | المعنى |
|---|---|
| LA2-10 | مرجع موديل محول التيار الداخلي من نوع العبور الجداري المعزول بالراتنج الإيبوكسـي المصبوب |
| LAJ-10 | ترميز محول تيار ذي صلة من نوع العبور الجداري يُستخدم لتطبيقات خزانات مشابهة |
| LFZBJ-10GY | ترميز ذي صلة من نوع العبور الجداري المصبوب مع إشارة إلى الهيكل المعزز/الواقٍ |
| 10 | مرجع فئة الجهد في الكتالوج؛ يُستخدم لمشاريع فئتي 11 كيلوفولت / 12 كيلوفولت بعد تأكيد العزل |
| GY | لاحقة هيكلية من الشركة المصنعة؛ يجب اتباع المعنى النهائي وفقًا للرسم الفني ولوحة الاسم |
البيانات الفنية
| البند | المواصفات |
|---|---|
| فئة الجهد المصنّفة | أنظمة داخلية لفئتي 11 كيلوفولت و12 كيلوفولت |
| مستوى العزل المصنّف | 12/42/75 كيلوفولت |
| التردد المصنّف | 50 هرتز |
| تيار الثانوي المصنّف | 5 أمبير أو 1 أمبير |
| تيار الأولي المصنّف | نطاق مرجعي من 50 أمبير إلى 630 أمبير |
| درجات الدقة | 0.2، 0.5، 10P10 |
| القدرة الخارجة المصنّفة | درجة 0.2: 10 فولت أمبير؛ درجة 0.5: 15 فولت أمبير؛ درجة 10P10: 10 فولت أمبير (مرجعي) |
| التيار الحراري المؤقت المصنّف | نطاق مرجعي من 7.5 كيلو أمبير إلى 40 كيلو أمبير حسب تيار الأولي |
| التيار الديناميكي المصنّف | نطاق مرجعي من 19 كيلو أمبير إلى 100 كيلو أمبير حسب تيار الأولي |
| درجة حرارة المحيط | -5°م إلى +55°م |
| المعايير المطبقة | متطلبات محولات التيار وفقاً لمعيار IEC 61869-2؛ مراجع GB20840.2-2014 / GB1208-2006 حسب اتفاق المشروع |
جدول الاختيار
تم تكييف جدول الاختيار أدناه من بيانات الكتالوج وتم تقديمه بصيغة متوافقة مع مواقع الويب وفق نمط IEC. تم تقسيم العناوين الطويلة إلى أسطر متعددة لتجنب تجاوز التنسيق.
| التيار
الأولي المصنّف (أمبير) |
مجموعة
درجات الدقة |
القدرة
الخارجة المصنّفة (فولت أمبير) |
التيار
الحراري المؤقت Ith (كيلو أمبير) |
التيار
الديناميكي Idyn (كيلو أمبير) |
|---|---|---|---|---|
| 50 | 0.2 0.5 10P10 |
0.2: 10 0.5: 15 10P10: 10 |
7.5 | 19 |
| 75 | 11.25 | 28 | ||
| 100 | 15 | 37.5 | ||
| 150 | ||||
| 200 | 22.5 | 56 | ||
| 300 | 30 | 75 | ||
| 400 | 40 | 100 | ||
| 500 | ||||
| 600 | ||||
| 630 |
ملاحظة: يجب تأكيد نسبة التيار النهائية، القدرة الخارجة المصنّفة، درجة الدقة، التيار الحراري والديناميكي وفقًا للرسم المعتمد، لوحة الاسم والاتفاقية الفنية.

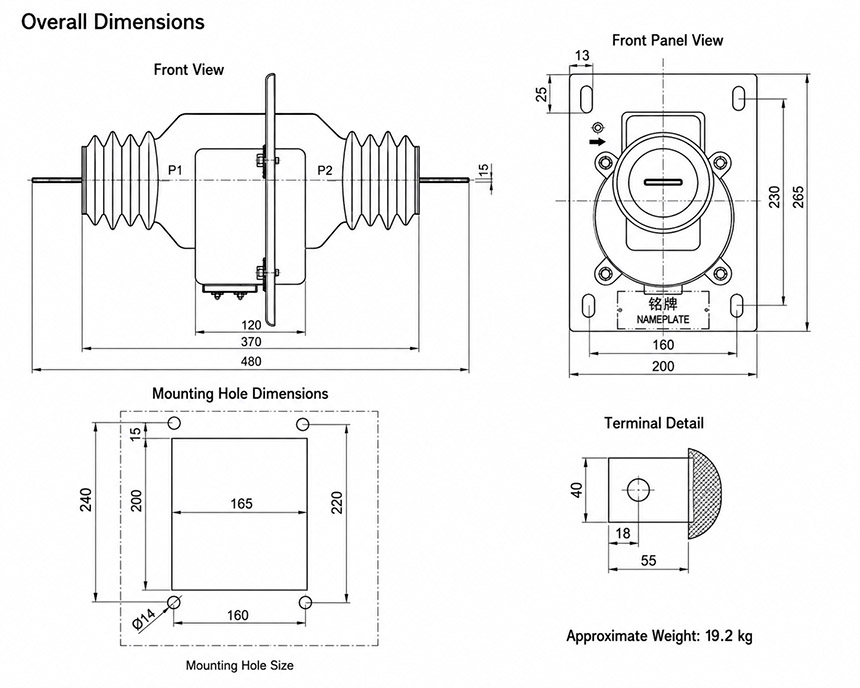

الأبعاد
| البند | البعد المرجعي | ملاحظة هندسية |
|---|---|---|
| الطول الكلي | مرجع تقريبي 480 مم | يشمل الطول الكلي امتداد الطرف الأولي وجسم الراتنج المصبوب. |
| طول الجسم | مرجع تقريبي 370 مم | يُستخدم لفحص عمق الخزانة وتركيب العبور الجداري. |
| عرض لوحة التركيب | مرجع تقريبي 200 مم | يجب التأكد من فتحة الخزانة وتخطيط لوحة التركيب. |
| حجم الفتحة | مرجع تقريبي 160 مم × 220 مم | يجب تأكيد فتحة الجدار قبل تصنيع معدات التوزيع. |
| ثقوب التركيب | 4-Ø14 مرجع | يجب أن تتبع مواضع الثقوب وسماكة اللوحة الرسم المعتمد. |
| الوزن | مرجع تقريبي 19.2 كغ | تعتمد القيمة الفعلية على النسبة النهائية والتكوين. |
الأطراف
تُرتّب الأطراف الأولية على جانبي محول التيار وتميّز وفقًا للقطبية. تقع كتلة أطراف الثانوي على جسم الراتنج المصبوب ويجب توصيلها بدقة وفقًا للمخطط المعتمد. تشمل مراجع الأطراف النموذجية P1 / P2 للجانب الأولي و1S1 / 1S2 أو علامات ثانوية أخرى لمخارج القياس والحماية.
| الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الأطراف الأولية | تُستخدم لتوصيل القضيب النحاسي أو الموصل الأولي وللمراجعة القطبية. |
| 1S1 / 1S2 | لفّة الثانوي | تُستخدم لتوصيل العداد أو المرحل أو جهاز المراقبة وفقًا للقلب المحدد. |
| نقطة التأريض | تأريض وقائي | يجب أن يتبع التأريض قواعد السلامة الكهربائية المحلية وممارسات التوصيل في المشروع. |
ظروف التشغيل
- موقع التركيب: معدات التوزيع الداخلية ذات الجهد المتوسط
- الجهد المصنّف: أنظمة فئتي 11 كيلوفولت و12 كيلوفولت حسب تأكيد المشروع
- التردد المصنّف: 50 هرتز
- درجة حرارة المحيط: -5°م إلى +55°م
- يجب أن تكون البيئة الداخلية خالية من الغازات المتفجرة، الأبخرة المسببة للتآكل، الغبار الموصل، التلوث الشديد والتكثف غير الطبيعي.
- بالنسبة لمشاريع جنوب شرق آسيا ذات الرطوبة العالية، الظروف الساحلية أو درجات الحرارة المرتفعة، يُوصى بتأكيد مقاومة التكثف والمسافات الزاحفة/الهوائية.
المعايير والامتثال
بالنسبة للمشاريع الدولية ومشاريع جنوب شرق آسيا، يجب تحديد محول التيار LA2-10 / LAJ-10 (LFZBJ-10GY) باستخدام لغة متوافقة مع IEC. المرجع المعياري الموصى به هو IEC 61869-2 لمحولات التيار، مع استخدام المراجع القديمة أو المحلية مثل IEC 60044-1 أو GB1208-2006 أو GB20840.2-2014 فقط عند طلبها في المشروع. قد تشمل الاختبارات الروتينية اختبار النسبة، فحص القطبية، التحقق من الدقة، اختبار العزل واختبار التحمل بجهد التردد الصناعي.
التركيب والأبعاد
تم تصميم محول التيار LA2-10 / LAJ-10 (LFZBJ-10GY) للتركيب من نوع العبور الجداري في معدات التوزيع الداخلية. قبل تصنيع الخزانة، يجب تأكيد فتحة الجدار، لوحة التركيب، المسافة الصافية للأطراف الأولية، مسار القضيب النحاسي، اتجاه أطراف الثانوي، نقطة التأريض ومساحة الصيانة وفقًا للرسم البياني العام المعتمد. نظرًا لأن هذا الموديل يحتوي على أطراف أولية تمتد من الجانبين، يجب التحقق بعناية من مساحة التركيب على جانبي لوحة فصل معدات التوزيع.
ملاحظات السلامة
- تأكيد فئة الجهد، مستوى العزل، نسبة التيار، تيار الثانوي، درجة الدقة والقدرة الخارجة المصنّفة قبل التصنيع.
- التحقق من فتحة العبور الجداري، المسافة الصافية للأطراف الأولية وثقوب التركيب قبل تجميع الخزانة.
- توصيل الأطراف الأولية والثانوية وفقًا لعلامات القطبية والمخطط الكهربائي المعتمد.
- يجب ألا يكون دائرة الثانوي لمحول التيار مفتوحة أثناء تدفق التيار الأولي.
- قبل فصل العدادات أو المرحلات، يجب تقصير دائرة الثانوي باستخدام جهاز تقصير معتمد.
- يجب تأريض نقطة واحدة في دائرة الثانوي وفقًا لمتطلبات السلامة الكهربائية في المشروع.
- يجب أن يتم التركيب والتشغيل من قبل أفراد مؤهلين في مجال الكهرباء ذات الجهد المتوسط.
معلومات الطلب
- موديل المنتج: LA2-10 / LAJ-10 (LFZBJ-10GY)
- فئة الجهد: فئة 11 كيلوفولت أو 12 كيلوفولت
- التيار الأولي المصنّف والتيار الثانوي المصنّف: 5 أمبير أو 1 أمبير
- درجة الدقة: 0.2 أو 0.5 أو 10P10
- القدرة الخارجة المصنّفة لكل قلب ثانوي
- التيار الحراري المؤقت المصنّف والتيار الديناميكي المصنّف
- فتحة الجدار، اتجاه الطرف الأولي وتخطيط معدات التوزيع
- متطلبات معيار IEC، تقرير الاختبار الروتيني ومتطلبات الشهادات
- الكمية، لغة الملصق، التغليف ومتطلبات وثائق المشروع
دليل الاختيار
- تأكيد جهد النظام: استخدم عبارات فئتي 11 كيلوفولت و12 كيلوفولت لمشاريع جنوب شرق آسيا، ثم أكد مستوى العزل 12/42/75 كيلوفولت.
- اختيار نسبة التيار: اختر من 50 أمبير إلى 630 أمبير وفقًا لتيار حمل الدائرة الفرعية، نطاق القياس وإعدادات الحماية.
- اختيار تيار الثانوي: استخدم 5 أمبير للأنظمة التقليدية أو 1 أمبير حيث يُفضل الحمل الثانوي الأقل.
- اختيار درجة الدقة: استخدم درجة 0.2 أو 0.5 للقياس ودرجة 10P10 لدوائر حماية المرحلات.
- التحقق من تصنيفات القصر: طابق Ith وIdyn مع مستوى عطل معدات التوزيع ومتطلبات حماية المرحلات.
- التحقق من ملاءمة الخزانة: أكد فتحة الجدار، الأطراف الأولية، عمق الجسم والمسافة الصافية للصيانة قبل التصنيع.
- اعتماد الرسومات: يجب أن يتبع اختيار المنتج النهائي الرسم البياني العام المعتمد، لوحة الاسم والاتفاقية الفنية.
