FZN21A-12D Innenraum-Hochspannungs-Vakuumlasttrennschalter

Produktüberblick

Der Innenraum-Hochspannungs-Vakuumlasttrennschalter FZN21A-12D und die Schalter-Sicherungs-Kombinationseinheit FZRN21A-12D dienen dreiphasigen Wechselstromverteilungssystemen von 10 kV bei 50 Hz, wobei 12 kV die Bemessungsspannung der Schaltanlage ist. Der Schalter schaltet den Bemessungs- und Überlaststrom bei 630 A ab, während die Kombinationseinheit den Kurzschlussstrom bei 31,5 kA löscht und verhindert, dass die Anlage zweiphasig weiterläuft. Kompakt und leicht werden die Einheiten in Schaltfelder, Ringschaltanlagen (Ring Main Units) und Kompaktstationen für städtische Netzverteilung, Industrie sowie Hochhaus- und öffentliche Gebäude eingebaut, als Ringversorgungs- oder als Endstelle.

Produktbilder

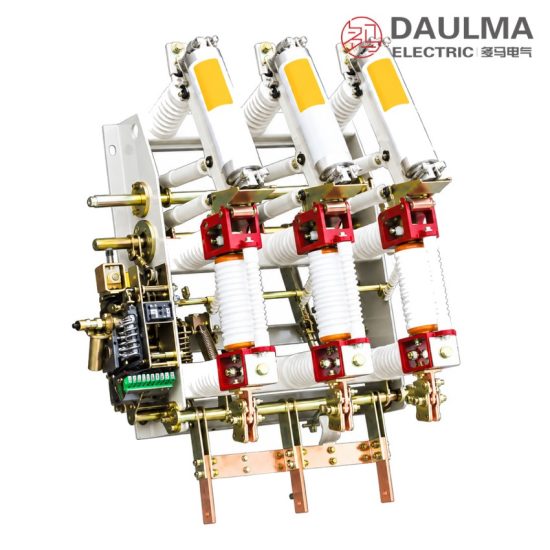

FZN21A-12D Innenraum-Hochspannungs-Vakuumlasttrennschalter - display

FZN21A-12D Innenraum-Hochspannungs-Vakuumlasttrennschalter - poster_display

Modellbezeichnung

FZN21A-12D Innenraum-Hochspannungs-Vakuumlasttrennschalter - model

Bezeichnungsformat: FZN21A-12D/T 630-20 (Lasttrennschalter) und FZRN21A-12D/T 125-31.5 (Schalter-Sicherungs-Kombinationseinheit)

F: Lasttrennschalter; Z: Vakuum; N: für Innenraum
21A: Konstruktionsserienummer
12: Bemessungsspannung, kV (eingesetzt in dreiphasigen Wechselstromsystemen von 10 kV bei 50 Hz)
D: mit Erdungsschalter; T: mit Federwerk
630: Bemessungsstrom des Schalters, A; 20: Bemessungs-Kurzzeit-Strom, kA
R: mit Sicherung; 125: Bemessungsstrom der Kombinationseinheit und ihrer Sicherung, A; 31.5: Bemessungs-Kurzschluss-Ausschaltstrom, kA

Einsatzbedingungen

Umgebungstemperatur: höchstens +40 °C, mindestens -25 °C
Höhe über Normalnull: höchstens 1000 m
Relative Luftfeuchte: Tagesmittel höchstens 95 %, Monatsmittel höchstens 90 %
Erdbebenfestigkeit: höchstens 8 Grad
Standortbedingungen: kein Feuer, keine Explosionsgefahr, keine chemische Korrosion oder starke Vibration
Verschmutzungsgrad: II

Aufbau

Die drei Pole stehen auf einem gemeinsamen Stahlrahmen, der auf dem unteren Tragrahmen und Isolatoren ruht; dieser hält die spannungsführenden Teile vom Rahmen Abstand und hält die Einheit kompakt. Das Schaltwerk dreht die Hauptwelle und das Antriebsgestänge, und die Isolierzugstangen übertragen diese Bewegung auf die Kontakte der Vakuumkammer.

Der Trennschalter ergibt die sichtbare Trennstrecke, und der Erdschalter, der gegen den festen Erdungskontakt arbeitet, erdet die freigeschaltete Seite vor der Wartung. Mechanische Verriegelungen zwischen Schalter, Erdschalter und Sicherungsfach erfüllen die Fünf-Fach-Schutzanforderungen.

Die Einschaltenergie stammt von einer gespannten Einschaltfeder, sodass die Kontaktgeschwindigkeit vom Werk statt vom Bediener bestimmt wird. Beim Motorfederwerk wird die Feder aus der Steuerenergie wieder aufgezogen, was Fernbedienung, Fernsignalisierung und Auslösen auf Relaissignal erlaubt, während die Handbedienung bei Ausfall dieser Energie erhalten bleibt. Die Auslöseeinrichtung wirkt auf das Signal der Sicherung, worüber die Kombinationseinheit den Ausfall einer Phase meldet.

Technische Daten

Nr.	Merkmal	Einheit	Wert
1	Bemessungsspannung	kV	12
2	Bemessungsfrequenz	Hz	50
3	Bemessungsstrom, Lasttrennschalter FZN21A-12D/T 630-20	A	630
4	Bemessungsstrom, Kombinationseinheit FZRN21A-12D/T 125-31.5	A	125
5	Bemessungs-Kurzzeit-Strom, Lasttrennschalter	kA	20
6	Bemessungs-Kurzschluss-Ausschaltstrom, Kombinationseinheit	kA	31,5

Hinweis zur Auswahl: Der Entwurf folgt IEC 60265-1/FDIS, IEC 60420, GB 16926 und GB 3804. Die Tabelle listet die auf der Bezeichnungsseite angegebenen Bemessungswerte; das vollständige Typdatenblatt, einschließlich der Prüfspannungen für Frequenz und Blitzstoßspannung, der Ein- und Ausschaltströme, der mechanischen Kennwerte und der Werte für den inneren Lichtbogen, wird mit dem Auftrag ausgehändigt und gegen den zugelassenen Typprüfbericht bestätigt. Nicht genormte Strom- oder Sicherungskombinationen unterliegen der Vereinbarung zwischen Hersteller und Käufer.

Normen

Der Entwurf folgt IEC 60265-1/FDIS, IEC 60420, GB 16926 und GB 3804.

Technischer Hinweis: Das vollständige Typdatenblatt wird mit dem Auftrag ausgehändigt und gegen den zugelassenen Typprüfbericht bestätigt.

Montage und Maße

Montageschema

FZN21A-12D Innenraum-Hochspannungs-Vakuumlasttrennschalter - installation

Die Einheit wird über ihren unteren Tragrahmen auf dem Schaltfeldrahmen verschraubt. Prüfen Sie vor der Spannungszuführung die Stellungen Ein, Aus und Geerdet sowie die Verriegelungen an allen drei Polen, setzen Sie die vorgeschriebene Sicherung der 125-A-Klasse mit Auslöser ein, dessen Schlagstift in die Auslöseeinrichtung greift, und messen Sie den Hauptstromkreiswiderstand sowie den Kontaktweg.

Ansicht / Maß	Wert (mm)
Gesamtbreite Vorderansicht	765 (560 innen markiert)
Polabstand, benachbarte Pole	210, zweifach markiert
Vorderansicht senkrecht	580
Seitenansicht über Kopf	530
Seitenansicht senkrecht	880
Feldausschnitte und Sammelschienenbohrungen	siehe Riss

Sicherheitshinweis: Montage, Betrieb und Wartung müssen von qualifizierten Fachkräften ausgeführt werden. Öffnen Sie vor der Wartung den Lasttrennschalter, schließen Sie den Erdschalter und prüfen Sie die Spannungsfreiheit. Verwenden Sie den Lasttrennschalter nicht allein zum Unterbrechen des Kurzschlussstroms; diese Aufgabe obliegt der Sicherung der Kombinationseinheit, und eine durchgebrannte Sicherung wird nur durch denselben Bemessungstyp ersetzt.

Häufig gestellte Fragen

Er ist ein Innenraum-Dreiphasen-Vakuumlasttrennschalter für 50 Hz-Verteilungssysteme von 10 kV, zum Ein- und Ausschalten des Bemessungs- und Überlaststroms, zur Trennung des Stromkreises über eine sichtbare Trennstrecke und zum Erden der freigeschalteten Seite für die Wartung. Die Kombinationseinheit FZRN21A-12D ergänzt Sicherungen, sodass derselbe Rahmen auch den Kurzschlussstrom löscht und einen Transformator oder einen Kabelabgang schützt.

F steht für Lasttrennschalter, Z für Vakuummedium, R zeigt kombinierte Sicherungen an, N kennzeichnet Innenraumbau, 21A ist die Konstruktionsserienummer, 12 die Bemessungsspannung in kV, D der Erdungsschalter und T das Federwerk. Die hinteren Zahlen geben 125 A als Bemessungsstrom der Kombinationseinheit und ihrer Sicherung sowie 31.5 als Bemessungs-Kurzschluss-Ausschaltstrom in kA an. Ohne R beschreibt FZN21A-12D/T 630-20 den Schalter allein mit 630 A und 20 kA.

Es sind zwei verschiedene Größen. 12 kV ist die Bemessungsspannung der Schaltanlage, die Spannungsklasse, für die Isolation und Vakuumkammer ausgelegt sind, während 10 kV das dreiphasige Wechselstromverteilungssystem bei 50 Hz benennt, in dem die Einheit eingesetzt wird. Man wählt üblicherweise eine höhere Spannungsklasse, damit Isolation und Schaltbeanspruchung Marge haben.

Beide sind Innenraum-Vakuum-Einheiten der Klasse 12 kV mit einem 630-A-Schalter und einer 125-A-Kombinationseinheit, sodass beide für einen vergleichbaren Abgang passen. Der FZN16A-12D ist der ältere Rahmen, dessen Datenblatt die breitere Familie an Ausschaltströmen ausweist. Der FZN21A-12D ist um ein Motorfederwerk mit Fernbedienung und -signalisierung aufgebaut, mit einem Trennschalter mit sichtbarer Trennstrecke und einem Erdschalter mit Einschaltvermögen.

Für die höhere Spannung ist der FZN21-40.5 die Innenraum-Einheit dieser Familie für 40,5 kV und die 35-kV-Seite von Kompaktstationen auf einem 1250-A-Rahmen, und seine Kombinationseinheit löscht 20 kA. Der FZN25-12DG bleibt bei 12 kV und deckt die größeren Stromrahmen ab. Keiner kann spannungsklassenübergreifend ersetzt werden, weil Isolationspegel, Sicherungsklasse und Abstände nur für eine Klasse ausgelegt sind.

Ja. Das Federwerk wird von einem Elektromotor aus der Steuerenergie aufgezogen, sodass der Schalter von einer Fernbedienstelle ein- und ausgeschaltet werden kann und auf einen Schutzschaltbefehl reagiert, während die Handbedienung bei Ausfall dieser Energie erhalten bleibt. Die Wartung folgt dem üblichen Ablauf: Schalter öffnen, Erdschalter schließen und Spannungsfreiheit prüfen, bevor gearbeitet wird.
