Produktübersicht

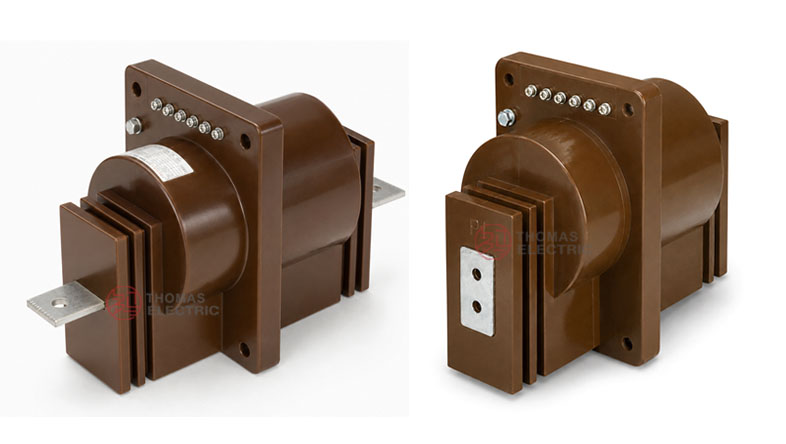

Der Stromwandler LFZBJ9-10 ist ein vollständig gekapselter, wanddurchführender Stromwandler mit Epoxidharzgussisolierung für den Innenbereich, konzipiert für Mittelspannungs-Wechselstromanlagen der Spannungsklassen 10 kV, 11 kV und 12 kV. Er wird zur Strommessung, Energiemessung, Abgangsüberwachung und Relais-Schutz in Schaltanlagen und Verteilungsgeräten im Innenbereich eingesetzt.
Das Produkt verfügt über eine wanddurchführende Tragstruktur mit Epoxidharzgussisolierung. Der laminierte Kern und die Sekundärwicklung sind innerhalb des Harzkörpers eingekapselt, während der Primärleiter durch die zentrale Öffnung hindurchgeführt wird. Im Vergleich zu älteren wanddurchführenden Innenraum-Stromwandlern zeichnet sich das Design des LFZBJ9-10 / LAZBJ-10 durch Kompaktheit und einfache Montage in Schaltanlagen aus. Es kann als Ersatzoption für ältere Modelle wie LA-10, LAJ-10 und LFZ-10 dienen, sobald elektrische Parameter und Einbaumaße bestätigt wurden.
Produkttyp
| Position | Spezifikation |
|---|---|
| Produktname | Wanddurchführender Stromwandler mit Epoxidharzguss für den Innenbereich |
| Modellreihe | LFZBJ9-10 / LAZBJ-10 |
| Produktstruktur | Vollständig gekapselte, wanddurchführende Struktur mit Epoxidharzguss |
| Spannungsklasse | Mittelspannungs-Wechselstromsysteme der Klassen 10 kV, 11 kV und 12 kV |
| Nennisolationspegel | 12/42/75 kV |
| Nennfrequenz | 50 Hz / 60 Hz |
| Nennsekundärstrom | 5 A oder 1 A |
| Einbauort | Schaltanlagen und Verteilungsgeräte im Innenbereich |
| Typische Anwendungen | Strommessung, Energiemessung, Relaisschutz, Abgangsüberwachung, Messinstrumentierung in Schaltanlagen |

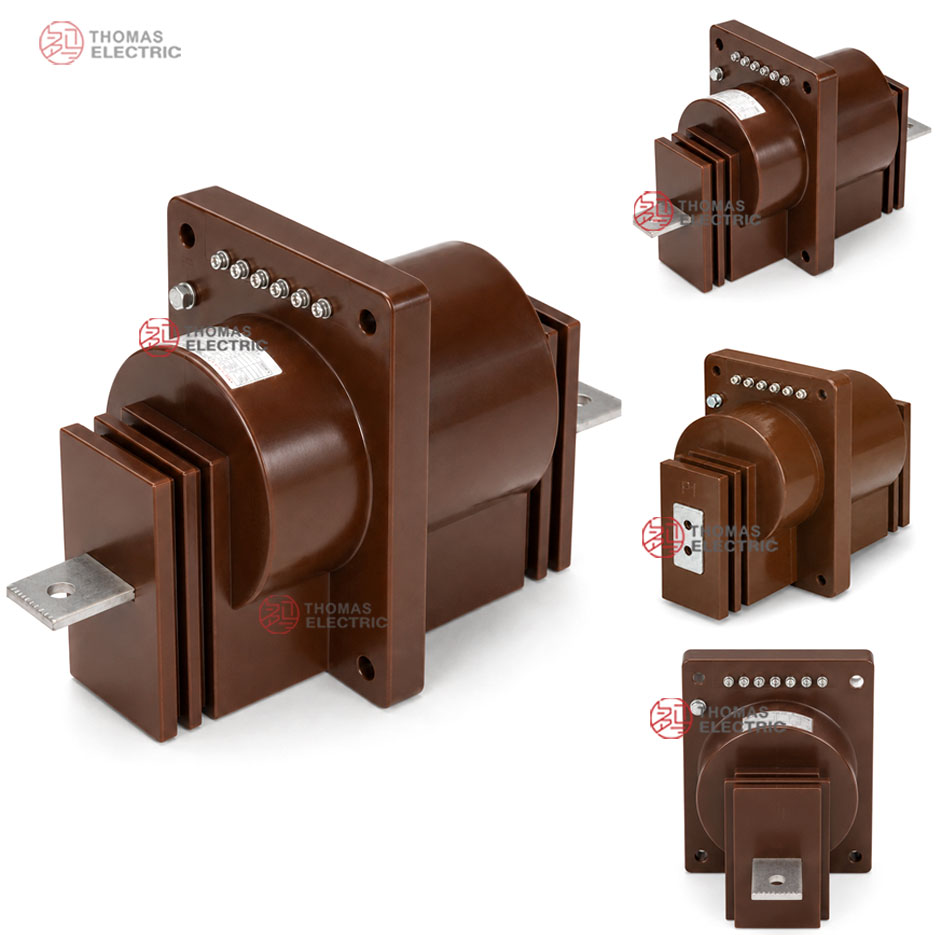

Produktdarstellung
Anwendungen
- Mittelspannungs-Schaltanlagen im Innenbereich der Klassen 10 kV, 11 kV und 12 kV
- Abgangsschränke, Einspeiseschaltfelder, Ausspeiseschaltfelder und Zählerschränke
- Strommess- und elektrische Energiemesskreise
- Relaisschutzschaltungen mit Genauigkeitsgrenzfaktor-Anforderung 10P
- SCADA-, Leistungsüberwachungs- und Verteilungsautomatisierungssysteme
- Ersatz- oder Nachrüstprojekte, bei denen Strukturen der Typen LA-10, LAJ-10 oder LFZ-10 überprüft und modernisiert werden müssen
Merkmale
- Wanddurchführende Struktur: Der Primärstromkreis führt durch die zentrale Öffnung, wodurch das Produkt für Durchführungsmontagen in Schalttafeln und Wänden geeignet ist.
- Epoxidharzguss: Der vollständig gekapselte Harzkörper gewährleistet stabile Isolationseigenschaften, mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen im Innenbereich.
- Kompakte Montage: Die Bauform ist relativ klein und ermöglicht eine einfache Integration in Mittelspannungsschränke sowie Nachrüstprojekte.
- Mess- und Schutzkerne: Mögliche Genauigkeitskombinationen umfassen Messklassen wie 0,2S, 0,2, 0,5S und 0,5 zusammen mit Schutzkernen der Klasse 10P10.
- Flexible Sekundärausgabe: Der Sekundärstrom von 5 A oder 1 A kann entsprechend den Anforderungen an Zähler, Relais und Leitungslänge gewählt werden.
- Kurzschlussfestigkeit: Der thermische Kurzzeitstrom und der dynamische Nennstrom werden entsprechend des Übersetzungsverhältnisses und des Fehlerpegels der Schaltanlage festgelegt.
Funktionsprinzip
Der Stromwandler LFZBJ9-10 arbeitet nach dem Prinzip der elektromagnetischen Induktion. Der Primärstrom, der durch die wanddurchführende Öffnung fließt, erzeugt einen magnetischen Fluss im Kern, und die Sekundärwicklung liefert ein proportionales Stromsignal an angeschlossene Messgeräte, Relais oder Überwachungseinrichtungen. Die Epoxidharzgussisolierung trennt den primären Mittelspannungskreis vom sekundären Niederspannungskreis.
Für Messkreise muss der Stromwandler unter Nennlast das Übersetzungsverhältnis und die Phasengenauigkeit beibehalten. Für Schutzkreise muss der 10P-Kern unter Fehlerstrombedingungen ein zuverlässiges Sekundärstromsignal liefern, damit das Schutzrelais korrekt auslösen kann.

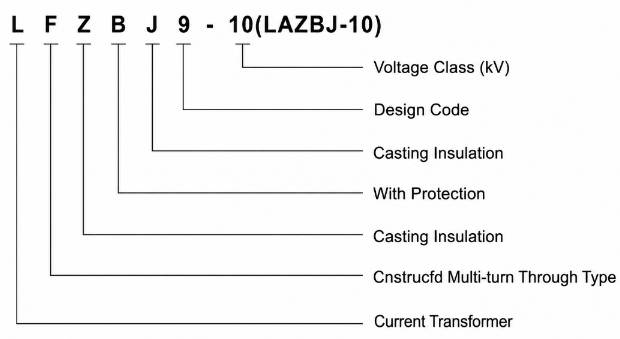

Modellbezeichnung
Die Modellkennung lässt sich wie folgt interpretieren:
| Kennung | Bedeutung |
|---|---|
| L | Stromwandler |
| F | Wanddurchführung / mehrfach gewickelter Durchführungstyp |
| Z | Isolierung aus Epoxidharzguss |
| B | Schutzklasse verfügbar |
| J | Verstärkte / verbesserte Ausführung |
| 9 | Konstruktionsfolgenummer |
| 10 | Nennspannungsklasse: 10-kV-Klasse |
| LAZBJ-10 | Alternative Modellbezeichnung im Katalog für dieselbe Serie wanddurchführender, gussisolierten Innenraum-Stromwandler |
Technische Daten
| Position | Spezifikation |
|---|---|
| Nennspannung | Innenraumsysteme der Klassen 10 kV, 11 kV und 12 kV |
| Nennisolationspegel | 12/42/75 kV |
| Nennfrequenz | 50 Hz / 60 Hz |
| Nennprimärstrom | 20 A, 30 A, 40 A, 50 A, 75 A, 100 A, 150 A, 200 A, 300 A, 400 A |
| Nennsekundärstrom | 5 A oder 1 A |
| Genauigkeitsklassenkombination | 0,2S/10P10, 0,2/10P10, 0,5S/10P10, 0,5/10P10, 0,2S/0,5/10P10, 0,2/0,5/10P10 |
| Nennausgangsleistung | 10 VA für Messkerne und 15 VA für Referenzkerne der Klassen 0,5 / 10P10, abhängig von der Konfiguration |
| Anforderung an Teilentladung | Entsprechend der Norm GB1208-1997 für Stromwandler, soweit angegeben |
| Verschmutzungsgrad | Referenzklasse II |
| Einbautyp | Wanddurchführung im Innenbereich |
| Gültige Normen | IEC 185 / IEC 60044-1 Referenz, GB1208-1997; IEC 61869 kann je nach Projektanforderung bestätigt werden |
Auswahltabelle
Die folgende Tabelle fasst gängige Stromübersetzungsverhältnisse, Genauigkeitsklassenkombinationen und Kurzschlussfestigkeitswerte für die Auswahl des LFZBJ9-10 zusammen. Lange Tabellenüberschriften und gemeinsame Parameter wurden mehrzeilig dargestellt, um die Lesbarkeit auf responsiven Webseitenlayouts zu gewährleisten.
| Nenn-
Primär- strom (A) |
Genauigkeits-
klassen- kombination |
Nenn-
Ausgangs- leistung |
Thermischer
Kurzzeit- strom (kA) |
Dynamischer
Nenn- strom (kA) |
|---|---|---|---|---|
| 20 | 0,2S / 10P10 0,2 / 10P10 0,5S / 10P10 0,5 / 10P10 0,2S / 0,5 / 10P10 0,2 / 0,5 / 10P10 |
0,2S: 10 0,2: 10 0,5S: 10 0,5: 15 10P10: 15 |
2 | 5 |
| 30 | 3 | 7,5 | ||
| 40 | 4 | 10 | ||
| 50 | 6 | 15 | ||
| 75 | 8 | 15 | ||
| 100 | 12 | 20 | ||
| 150 | 15 | 30 | ||
| 200 | 20 | 37,5 | ||
| 300 | 32 | 50 | ||
| 400 | 36 | 80 |
Hinweis: Diese Tabelle dient der vorläufigen Auswahl. Endgültiges Übersetzungsverhältnis, Sekundärstrom, Nennausgangsleistung, Genauigkeitsgrenzfaktor für den Schutz, Teilentladungsanforderung und Kurzschlussfestigkeitsdaten sind gemäß Typenschild, genehmigter Zeichnung und Werksprüfbericht zu bestätigen.

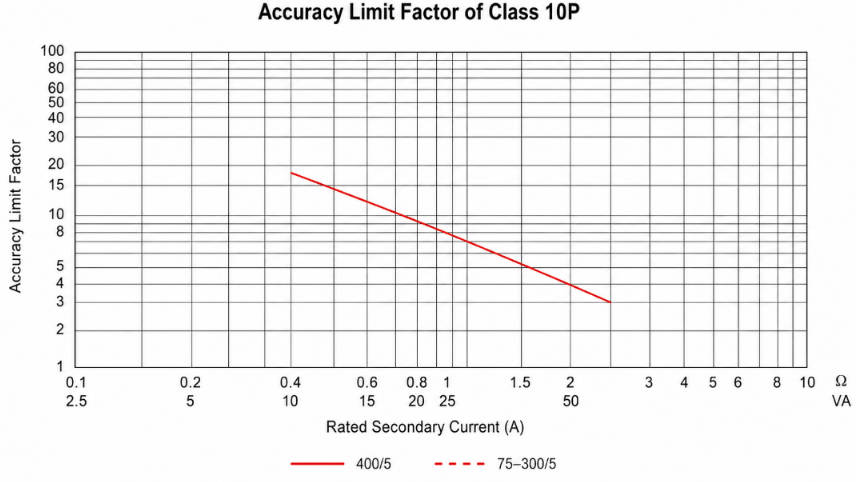

Schutzkennlinie
Die Schutzkennlinie zeigt die Beziehung zwischen dem Genauigkeitsgrenzfaktor der Schutzklasse und der sekundären Last. Bei der Auswahl eines 10P-Schutzkerns müssen Relaislast, Leitungswiderstand und erforderlicher Genauigkeitsgrenzfaktor gemeinsam geprüft werden, um eine fehlerhafte Schutzfunktion unter Fehlerstrombedingungen zu vermeiden.
Betriebsbedingungen
- Einbauort: Mittelspannungs-Schaltanlagen im Innenbereich
- Netzspannung: Netze der Klassen 10 kV, 11 kV und 12 kV
- Nennfrequenz: 50 Hz / 60 Hz
- Umgebungstemperatur: normalerweise –5 °C bis +40 °C, sofern nicht anders angegeben
- Die Einbausituation darf keine starken Vibrationen, korrosive Gase, explosionsfähige Medien, leitfähigen Staub, starke Verschmutzung oder ungewöhnliche Kondensation aufweisen.
- Für Hochlagen, Küstenregionen, feuchte oder stark verschmutzte Umgebungen sowie Nachrüstprojekte wird vor der Bestellung eine technische Abstimmung empfohlen.
Normen und Konformität
Der Stromwandler LFZBJ9-10 / LAZBJ-10 ist für wanddurchführende Anwendungen im Innenbereich bei Mittelspannung ausgelegt. Die Katalogdaten beziehen sich auf IEC 185 und GB1208-1997; je nach endgültiger technischer Vereinbarung können Projektanforderungen auch die Normen IEC 60044-1 oder der IEC-61869-Reihe vorsehen. Routineprüfungen umfassen üblicherweise Verhältnisprüfung, Polaritätsprüfung, Genauigkeitsprüfung, Spannungsfestigkeitsprüfung und Isolationskontrolle.
Montage und Abmessungen
Der Stromwandler LFZBJ9-10 / LAZBJ-10 ist für die Wanddurchführung konzipiert. Die gewählte Bauform und Abmessungen sind entsprechend dem Schranktyp und der Sammelschienenanordnung zu bestätigen. Der Katalog zeigt mehrere Außenkonturvarianten, darunter A-Typ, B-Typ und Montagereferenzen für den Ersatz von LFC-10.

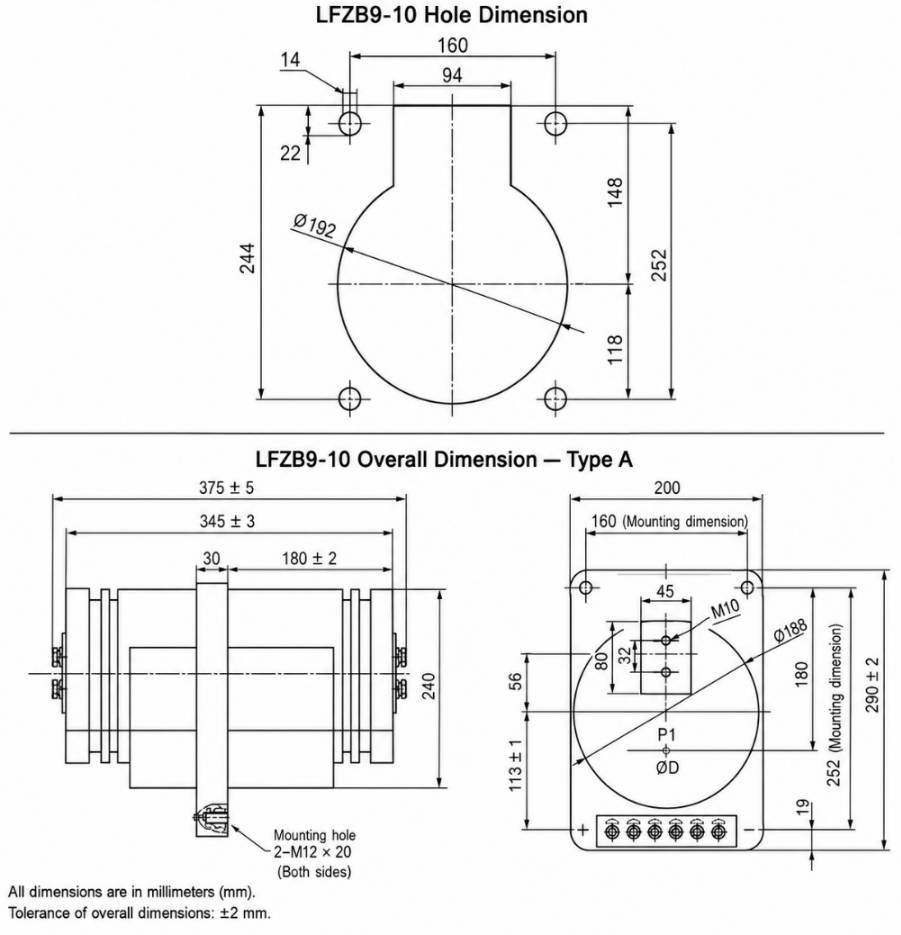

Bohrungsmaße
| Position | Maßangabe / Hinweis |
|---|---|
| Montagereferenz | Wanddurchführungsbohrung gemäß genehmigter Zeichnung |
| Hauptöffnung | Zentrale Durchgangsöffnung für Primärleiter oder Sammelschienenanordnung |
| Befestigungslöcher | Bestätigt durch A-Typ-, B-Typ- oder Ersatzziehung |
| Zeichnungsbestätigung | Erforderlich vor Schrankfertigung oder Ersatzmontage |

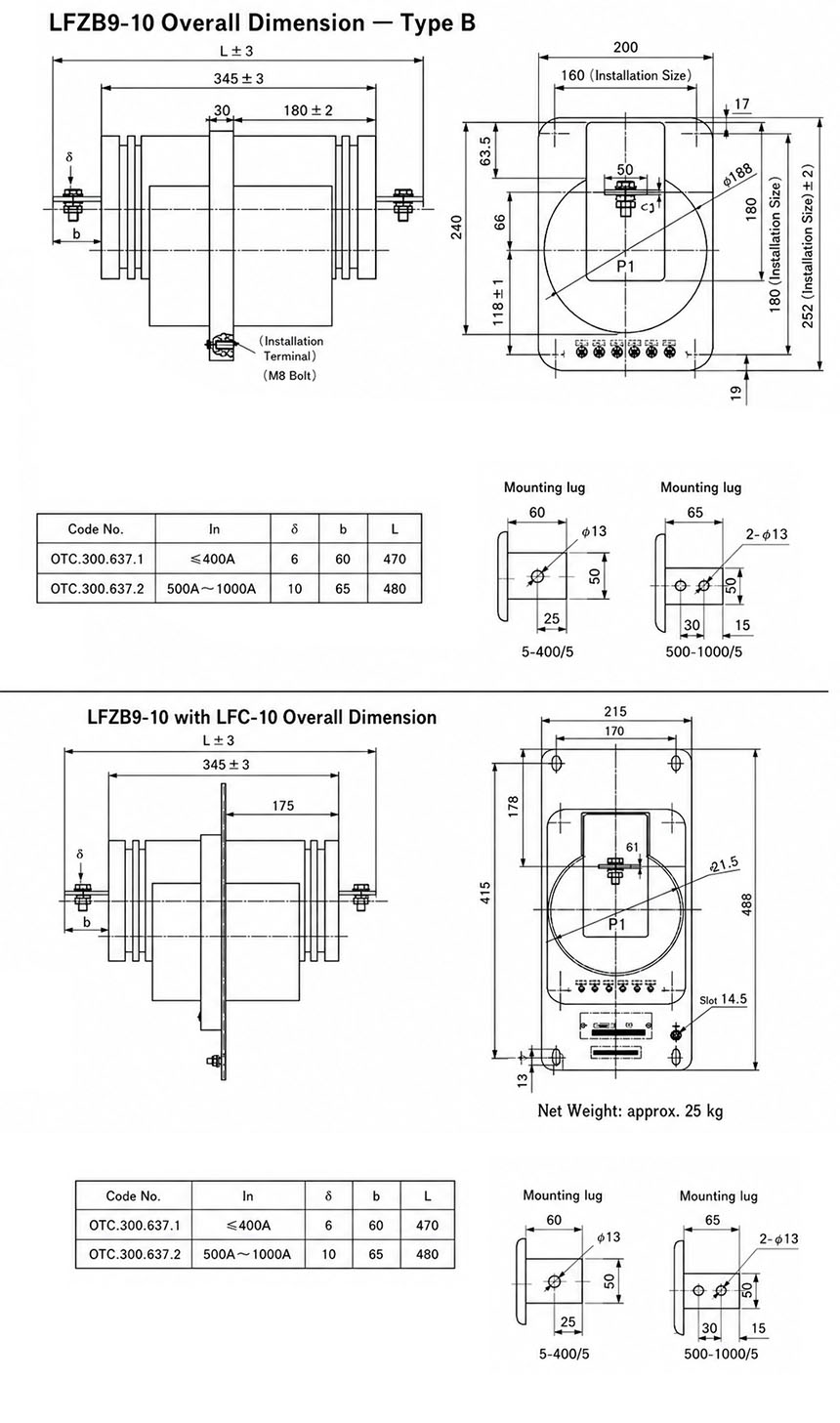

Abmessungen
| Bauform | Maß- referenz |
Anwendungs- hinweis |
|---|---|---|
| A-Typ | Gesamtmaß gemäß A-Typ-Zeichnung | Wird verwendet, wenn A-Typ-Befestigung und Anschlussanordnung mit dem Schaltanlagendesign übereinstimmen. |
| B-Typ | Gesamtmaß gemäß B-Typ-Zeichnung | Wird verwendet, wenn B-Typ-Montageanordnung und Freiraum für Kabel/Sammelschienen erforderlich sind. |
| LFC-10 Ersatzreferenz | Ersatzbezogene Außenkontur ist vor Nachrüstung zu prüfen | Wird für Nachrüstprojekte verwendet, bei denen ältere Bauformen nach Maßbestätigung ersetzt werden. |
Sicherheitshinweise
- Modell, Spannungsklasse, Stromübersetzung, Sekundärstrom, Genauigkeitskombination und Nennausgangsleistung vor der Montage bestätigen.
- Wanddurchführungsöffnung, Freiraum für Sammelschienen, Befestigungslöcher, Anschlussrichtung und Wartungszugang vor der Schrankfertigung prüfen.
- Primär- und Sekundäranschlüsse entsprechend der Kennzeichnung und der Projektverdrahtungszeichnung anschließen.
- Der Sekundärkreis eines Stromwandlers darf nicht unterbrochen werden, solange der Primärkreis unter Spannung steht.
- Vor dem Trennen von Messgeräten oder Relais den Sekundärkreis des Stromwandlers mit einem zugelassenen Kurzschließblock kurzschließen.
- Ein Punkt des Sekundärkreises ist entsprechend Projekt- und lokalen elektrischen Sicherheitsvorschriften zu erden.
- Installation und Wartung dürfen nur durch qualifiziertes Fachpersonal für Mittelspannungsanlagen durchgeführt werden.
Bestellinformationen
Bitte geben Sie bei Bestellung oder Anfrage folgende Informationen an:
- Produktmodell: LFZBJ9-10 oder LAZBJ-10
- Nennprimärstrom und Nennsekundärstrom
- Genauigkeitsklassenkombination und Nennausgangsleistung
- Nennisolationspegel und anzuwendende Norm
- Erforderlicher thermischer Kurzzeitstrom und dynamischer Strom
- Schaltanlagentyp, Wanddurchführungsöffnung, Montageanordnung und Anschlussrichtung
- Gegebenenfalls Anforderung an A-Typ-, B-Typ- oder Ersatz-Außenkontur
- Menge, Zertifikate, Routineprüfberichte, Kennzeichnung und Verpackungsanforderungen
Auswahlhilfe
- Spannungsklasse bestätigen: Wählen Sie LFZBJ9-10 / LAZBJ-10 für Innenraum-Mittelspannungsnetze der üblichen Klassen 10 kV, 11 kV und 12 kV.
- Einbaustruktur bestätigen: Verwenden Sie dieses Modell, wenn ein wanddurchführender Stromwandler mit Epoxidharzguss für Schaltanlagen oder Nachrüstung erforderlich ist.
- Stromübersetzung wählen: Wählen Sie den Primärstrom entsprechend Abgangsbelastung, Messbereich und Schutzeinstellungen.
- Kernfunktionen definieren: Geben Sie Messklassen und Schutzklassenkombinationen wie 0,2S/10P10 oder 0,2S/0,5/10P10 an.
- Nennlast prüfen: Stimmen Sie die angeschlossenen Messgeräte, Relais und Kabelbelastung mit der Nennausgangsleistung jedes Sekundärkerns ab.
- Kurzschlussfestigkeit verifizieren: Thermischer und dynamischer Nennstrom müssen den Fehlerpegel der Schaltanlage erreichen oder übertreffen.
- Abmessungen bestätigen: Prüfen Sie die A-Typ-, B-Typ- oder Ersatzziehung vor Schrankkonstruktion oder Austausch.
