LFZBJ9-10، LAZBJ-10 دیوار سے گزرنے والا ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر

پروڈکٹ کا جائزہ

LFZBJ9-10 کرنٹ ٹرانسفارمر ایک انڈور، مکمل طور پر بند، دیوار سے گزرنے والی ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر ہے جو 10kV، 11kV اور 12kV کلاس کے درمیانی وولٹیج AC سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ انڈور سوئچ گیئر اور تقسیم کے سامان میں کرنٹ کی پیمائش، توانائی کی ناپ تول، فیڈر کی نگرانی اور رلے کے تحفظ کے لیے استعمال ہوتا ہے۔

یہ پروڈکٹ دیوار سے گزرنے والی سپورٹ ڈھانچے کو اپناتا ہے جس میں ایپوکسی ریزن کاسٹنگ انسولیشن استعمال کی گئی ہے۔ لمبیٹیڈ کور اور سیکنڈری وائنڈنگ ریزن باڈی کے اندر ختم کر دی گئی ہے، جبکہ پرائمری کنڈکٹر مرکزی سوراخ سے گزرتا ہے۔ پرانے انڈور دیوار سے گزرنے والے CT ڈھانچوں کے مقابلے میں، LFZBJ9-10 / LAZBJ-10 ڈیزائن کمپیکٹ ہے اور سوئچ گیئر اسمبلی کے لیے آسان ہے۔ یہ پرانے ماڈلز جیسے LA-10، LAJ-10، اور LFZ-10 کے لیے تبدیلی کا اختیار ہو سکتا ہے جب بجلی کے پیرامیٹرز اور انسٹالیشن کے ابعاد کی تصدیق ہو جائے۔

پروڈکٹ کی قسم

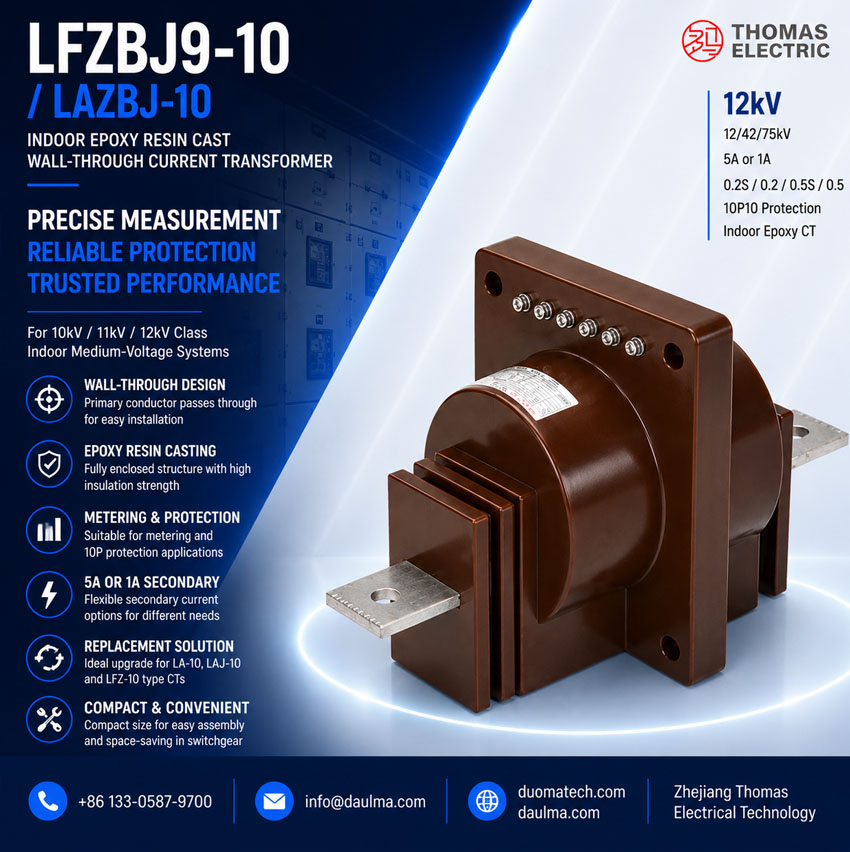

پروڈکٹ کی نمائش

اطلاقیہ

• 10kV، 11kV اور 12kV کلاس کے انڈور درمیانی وولٹیج سوئچ گیئر
• فیڈر کابینٹس، ان کمنگ پینلز، آؤٹ گوئنگ پینلز، اور میٹرنگ کابینٹس
• کرنٹ کی پیمائش اور برقی توانائی کی ناپ تول سرکٹس
• رلے کے تحفظ کے سرکٹس جنہیں 10P درستگی کی حد کی کارکردگی کی ضرورت ہوتی ہے
• SCADA، پاور مانیٹرنگ، اور تقسیم کے خودکار سسٹمز
• تبدیلی یا ریفریٹ منصوبے جہاں LA-10، LAJ-10، یا LFZ-10 قسم کے ڈھانچوں کا جائزہ لینا اور اپ گریڈ کرنا ہوتا ہے

خصوصیات

• دیوار سے گزرنے والا ڈھانچہ: پرائمری سرکٹ مرکزی سوراخ سے گزرتا ہے، جس سے یہ پروڈکٹ تھرو-پینل اور تھرو-وال سوئچ گیئر لی آؤٹس کے لیے موزوں ہوتا ہے۔
• ایپوکسی ریزن کاسٹنگ: مکمل طور پر بند ریزن باڈی مستحکم انسولیشن کارکردگی، مکینیکل طاقت، اور انڈور ماحولیاتی مزاحمت کی حمایت کرتی ہے۔
• کمپیکٹ انسٹالیشن: ڈھانچہ نسبتاً چھوٹا ہے اور درمیانی وولٹیج کابینٹ اسمبلی اور ریفریٹ منصوبوں کے لیے آسان ہے۔
• میٹرنگ اور تحفظ کے کورز: درستگی کے امتزاج میں 0.2S، 0.2، 0.5S اور 0.5 جیسی میٹرنگ کلاسز شامل ہو سکتی ہیں، ساتھ ہی 10P10 تحفظ کے کورز بھی شامل ہیں۔
• لچکدار سیکنڈری آؤٹ پٹ: میٹر، رلے اور وائرنگ کی دوری کی ضروریات کے مطابق 5A یا 1A سیکنڈری کرنٹ منتخب کیا جا سکتا ہے۔
• شارٹ سرکٹ برداشت ڈیزائن: درجہ بند شارٹ ٹائم تھرمل کرنٹ اور درجہ بند ڈائنامک کرنٹ کرنٹ ریشو اور سوئچ گیئر فالٹ لیول کے مطابق منتخب کیے جاتے ہیں۔

اصل اصول

LFZBJ9-10 کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے مطابق کام کرتا ہے۔ دیوار سے گزرنے والے سوراخ سے گزرنے والا پرائمری کرنٹ کور میں مقناطیسی فلو پیدا کرتا ہے، اور سیکنڈری وائنڈنگ جڑے ہوئے میٹرز، رلیز، یا مانیٹرنگ ڈیوائسز کو تناسبی کرنٹ سگنل آؤٹ پٹ کرتی ہے۔ ایپوکسی ریزن کاسٹنگ انسولیشن پرائمری درمیانی وولٹیج سرکٹ کو سیکنڈری لو وولٹیج سرکٹ سے الگ کرتی ہے۔

میٹرنگ سرکٹس کے لیے، کرنٹ ٹرانسفارمر کو درجہ بند بوجھ کے تحت تناسب اور فیز کی درستگی برقرار رکھنی چاہیے۔ تحفظ کے سرکٹس کے لیے، 10P کور کو فالٹ کرنٹ کی صورتحال میں قابل اعتماد سیکنڈری کرنٹ سگنل فراہم کرنا چاہیے تاکہ تحفظی رلے صحیح طریقے سے کام کر سکے۔

ماڈل کی نامزدگی

ماڈل کوڈ کی وضاحت درج ذیل طرح کی جا سکتی ہے:

ٹیکنیکل ڈیٹا

انتخاب کی میز

ذیل کی میز LFZBJ9-10 کے انتخاب کے لیے عام کرنٹ ریشیوز، درستگی کلاس کے امتزاج اور شارٹ سرکٹ برداشت کی اقدار کا خلاصہ پیش کرتی ہے۔ لمبے میز ہیڈرز اور مشترکہ پیرامیٹرز کو متعدد لائنوں میں لپیٹ دیا گیا ہے تاکہ میز رسپونسیو ویب سائٹ لی آؤٹس پر پڑھنے میں آسان ہو۔

نوٹ: یہ میز ابتدائی انتخاب کے لیے ہے۔ حتمی کرنٹ ریشو، سیکنڈری کرنٹ، درجہ بند آؤٹ پٹ، تحفظ کی درستگی کی حد کا عنصر، جزوی ڈسچارج کی ضرورت، اور شارٹ سرکٹ برداشت کے ڈیٹا کی تصدیق نیم پلیٹ، منظور شدہ ڈرائنگ، اور فیکٹری ٹیسٹ رپورٹ کے مطابق کی جائے گی۔

تحفظ کا منحنی

تحفظ کا منحنی تحفظ کلاس کی درستگی کی حد کے عنصر اور سیکنڈری آؤٹ پٹ بوجھ کے درمیان تعلق کو ظاہر کرتا ہے۔ جب 10P تحفظ کور منتخب کیا جاتا ہے، تو رلے بوجھ، وائرنگ کا مزاحمت اور درکار درستگی کی حد کا عنصر ایک ساتھ چیک کیا جائے تاکہ فالٹ کرنٹ کی صورتحال میں غلط تحفظ کی کارکردگی سے بچا جا سکے۔

سروس کی شرائط

• انسٹالیشن کا مقام: انڈور درمیانی وولٹیج سوئچ گیئر
• سسٹم وولٹیج: 10kV، 11kV اور 12kV کلاس نیٹ ورکس
• درجہ بند فریکوئنسی: 50Hz / 60Hz
• ماحول کا درجہ حرارت: عام طور پر -5°C سے +40°C جب تک کہ دوسری صورت میں متعین نہ ہو
• انسٹالیشن کا ماحول شدید کمپن، تیزابی گیس، دھماکہ خیز درمیانہ، موصل دھول، شدید آلودگی اور غیر معمولی کنڈینسیشن سے پاک ہونا چاہیے۔
• اونچائی، ساحلی علاقوں، نمی، زیادہ آلودگی یا ریفریٹ کی صورتحال کے لیے، آرڈر دینے سے پہلے ٹیکنیکل تصدیق کی سفارش کی جاتی ہے۔

معیارات اور تعمیل

LFZBJ9-10 / LAZBJ-10 کرنٹ ٹرانسفارمر انڈور درمیانی وولٹیج دیوار سے گزرنے والے کرنٹ ٹرانسفارمر کے اطلاقیہ کے لیے ڈیزائن کیا گیا ہے۔ کیٹلاگ ڈیٹا IEC 185 اور GB1208-1997 کا حوالہ دیتا ہے، اور منصوبے کی ضروریات حتمی ٹیکنیکل معاہدے کے مطابق IEC 60044-1 یا IEC 61869 سیریز معیارات بھی متعین کر سکتی ہیں۔ روزمرہ ٹیسٹ کی ضروریات عام طور پر تناسب کی تصدیق، پولیرٹی ٹیسٹ، درستگی ٹیسٹ، ڈائی الیکٹرک برداشت ٹیسٹ اور انسولیشن کی جانچ شامل ہوتی ہیں۔

انسٹالیشن اور ابعاد

LFZBJ9-10 / LAZBJ-10 کرنٹ ٹرانسفارمر دیوار سے گزرنے والی انسٹالیشن کے لیے ڈیزائن کیا گیا ہے۔ منتخب کردہ ڈھانچہ اور ابعاد کابینٹ کی قسم اور بسبار لی آؤٹ کے مطابق تصدیق کیے جائیں گے۔ کیٹلاگ میں متعدد آؤٹ لائن ورژنز دکھائے گئے ہیں، جن میں A-ٹائپ، B-ٹائپ اور LFC-10 تبدیلی سے متعلق ماونٹنگ ریفرنسز شامل ہیں۔

سوراخ کا بعد

ابعاد

حفاظتی نوٹس

• انسٹالیشن سے پہلے ماڈل، وولٹیج کلاس، کرنٹ ریشو، سیکنڈری کرنٹ، درستگی کا امتزاج اور درجہ بند آؤٹ پٹ کی تصدیق کریں۔
• سوئچ گیئر کی پیداوار سے پہلے دیوار سے گزرنے والا سوراخ، بسبار کلیرنس، ماونٹنگ سوراخ، ٹرمینل کی سمت اور مرمت تک رسائی کی جانچ کریں۔
• ٹرمینل کی نشاندہی اور منصوبے کی وائرنگ ڈائریکٹری کے مطابق پرائمری اور سیکنڈری ٹرمینلز کو جوڑیں۔
• جب پرائمری سرکٹ بجلی سے چل رہا ہو تو کرنٹ ٹرانسفارمر کا سیکنڈری سرکٹ کھلا نہیں ہونا چاہیے۔
• میٹرز یا رلیز کو ڈس کنیکٹ کرنے سے پہلے، منظور شدہ شارٹنگ بلاک کا استعمال کرتے ہوئے CT سیکنڈری سرکٹ کو شارٹ سرکٹ کریں۔
• منصوبے اور مقامی بجلی کی حفاظتی ضروریات کے مطابق سیکنڈری سرکٹ کا ایک پوائنٹ زمین سے جڑا ہونا چاہیے۔
• انسٹالیشن اور مرمت کے اہل درمیانی وولٹیج بجلی کے عملے کو کرنی چاہیے۔

آرڈرنگ کی معلومات

آرڈر دینے یا قیمت کا مطالبہ کرتے وقت درج ذیل معلومات فراہم کریں:

• پروڈکٹ ماڈل: LFZBJ9-10 یا LAZBJ-10
• درجہ بند پرائمری کرنٹ اور درجہ بند سیکنڈری کرنٹ
• درستگی کلاس کا امتزاج اور درجہ بند آؤٹ پٹ
• درجہ بند انسولیشن لیول اور قابل اطلاق معیار
• درکار شارٹ ٹائم تھرمل کرنٹ اور ڈائنامک کرنٹ
• سوئچ گیئر کی قسم، دیوار سے گزرنے والا سوراخ، ماونٹنگ لی آؤٹ اور ٹرمینل کی سمت
• A-ٹائپ، B-ٹائپ یا تبدیلی آؤٹ لائن کی ضرورت اگر متعین کی گئی ہو
• مقدار، سرٹیفکیٹس، روزمرہ ٹیسٹ رپورٹس، لیبلنگ اور پیکیجنگ کی ضروریات

انتخاب کی گائیڈ

1. وولٹیج کلاس کی تصدیق کریں: 10kV، 11kV اور 12kV کلاس سسٹمز میں عام طور پر استعمال ہونے والے انڈور درمیانی وولٹیج نیٹ ورکس کے لیے LFZBJ9-10 / LAZBJ-10 منتخب کریں۔
2. انسٹالیشن ڈھانچے کی تصدیق کریں: جب سوئچ گیئر یا ریفریٹ انسٹالیشن کے لیے دیوار سے گزرنے والا ایپوکسی ریزن کاسٹ CT درکار ہو تو اس ماڈل کا استعمال کریں۔
3. کرنٹ ریشو منتخب کریں: فیڈر لوڈ، میٹرنگ رینج اور تحفظ کی ترتیبات کے مطابق پرائمری کرنٹ منتخب کریں۔
4. کور کے کام کی وضاحت کریں: میٹرنگ کلاسز اور تحفظ کلاس کے امتزاج کی وضاحت کریں، جیسے 0.2S/10P10 یا 0.2S/0.5/10P10۔
5. درجہ بند بوجھ کی جانچ کریں: ہر سیکنڈری کور کے درجہ بند آؤٹ پٹ کے خلاف جڑے ہوئے میٹر، رلے اور کیبل بوجھ کی تصدیق کریں۔
6. فالٹ کرنٹ برداشت کی تصدیق کریں: درجہ بند تھرمل کرنٹ اور درجہ بند ڈائنامک کرنٹ کو سوئچ گیئر فالٹ لیول سے ملنے یا اس سے زیادہ ہونا چاہیے۔
7. ابعاد کی تصدیق کریں: کابینٹ ڈیزائن یا تبدیلی سے پہلے A-ٹائپ، B-ٹائپ یا ریفریٹ ڈرائنگ کی جانچ کریں۔
