Descripción general del producto
El transformador de corriente LZZBJ9-12/190b/4S, también referenciado como AS12/190b/4S o AS12190b/4S, es un transformador de corriente tipo soporte, totalmente encapsulado, seco y moldeado en resina epoxi para sistemas de energía de corriente alterna de media tensión. Está diseñado para medición de corriente, medición de energía eléctrica, monitoreo de alimentadores y protección por relés en sistemas de celdas de media tensión de clase 10kV, 11kV y 12kV.
El producto encapsula el devanado primario, el devanado secundario y el núcleo magnético anular dentro de una carcasa moldeada en resina epoxi. Esta estructura aislante tipo seca proporciona resistencia mecánica, resistencia a la humedad y un rendimiento estable del aislamiento para operación en interiores a media tensión. El producto es adecuado para aplicaciones en celdas con frecuencia nominal de 50Hz o 60Hz y tensión máxima para equipos de hasta 12kV.
La estructura 190b / 4S indica un ancho nominal específico y una disposición esquemática secundaria determinada. Es adecuada para proyectos que requieren múltiples núcleos secundarios, como circuitos combinados de medición y protección por relés. La selección final deberá confirmarse según la relación de transformación, la potencia secundaria, la combinación de clases de exactitud, la carga nominal, los requisitos de resistencia a cortocircuitos y el dibujo dimensional aprobado.
Tipo de producto
| Ítem | Especificación |
|---|---|
| Nombre del producto | Transformador de corriente interior moldeado en resina epoxi |
| Serie del modelo | LZZBJ9-12/190b/4S / AS12/190b/4S / AS12190b/4S |
| Estructura | Estructura interior, tipo seca, totalmente encapsulada, tipo soporte, moldeada en resina epoxi |
| Clase de tensión | Sistemas de media tensión de clase 10kV, 11kV y 12kV |
| Tensión más elevada para el equipo | 7,2kV / 12kV según configuración del proyecto |
| Aislamiento nominal | Referencia 12/42/75kV; valor final según placa de características y acuerdo técnico |
| Frecuencia nominal | 50Hz / 60Hz |
| Corriente secundaria | 5A o 1A |
| Fase | Monofásico |
| Instalación | Instalación en celdas interiores tipo barra colectora / tipo soporte |
| Aplicaciones | Protección, medición, medición de energía y monitoreo de alimentadores |

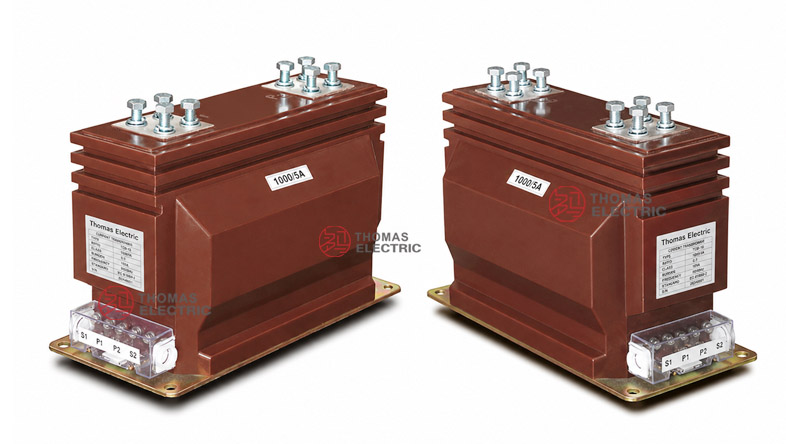

Presentación del producto
Aplicaciones
- Celdas de media tensión interiores de clase 10kV, 11kV y 12kV
- Celdas metálicas blindadas, paneles de alimentadores, celdas de entrada y celdas de salida
- Circuitos de medición de corriente y medición de energía eléctrica
- Circuitos de protección por relés para alimentadores, transformadores, motores y líneas de distribución
- Sistemas SCADA, monitoreo de energía y automatización de distribución
- Proyectos que requieren configuraciones de TC multifuncionales para medición y protección
Características
- Aislamiento tipo seca totalmente encapsulado: El devanado primario, el devanado secundario y el núcleo anular se moldean juntos en la carcasa de resina epoxi para lograr un aislamiento estable en interiores.
- Construcción tipo soporte: El producto proporciona simultáneamente funciones de transformación de corriente y soporte aislante dentro de celdas de media tensión.
- Configuración multifuncional 4S: La disposición esquemática 4S admite múltiples circuitos secundarios para medición, medida y protección por relés.
- Instalación omnidireccional: La estructura moldeada en resina epoxi permite una instalación flexible en celdas siempre que la disposición de montaje y la dirección de los terminales se confirmen mediante plano.
- Resistencia a la humedad y la contaminación: La carcasa de resina epoxi es adecuada para aplicaciones interiores donde deben considerarse la humedad, el polvo y las condiciones ambientales de operación.
- Salida secundaria de 1A o 5A: La corriente secundaria puede seleccionarse según la entrada del medidor, la entrada del relé, la distancia del cableado secundario y los requisitos de carga.
Principio de funcionamiento
El transformador de corriente LZZBJ9-12/190b/4S funciona según el principio de inducción electromagnética. La corriente primaria genera un flujo magnético en el núcleo anular, y el devanado secundario entrega una señal de corriente proporcional a medidores, relés o dispositivos de monitoreo. La carcasa moldeada en resina epoxi proporciona aislamiento eléctrico entre el circuito primario de media tensión y los circuitos secundarios de baja tensión.
Para aplicaciones de medición, el núcleo secundario debe mantener la exactitud de relación y el desplazamiento de fase bajo la carga nominal. Para aplicaciones de protección, el núcleo de protección debe entregar una señal de corriente confiable bajo condiciones de corriente de falla y coordinarse con los ajustes del relé. La corriente térmica nominal de corta duración y la corriente dinámica nominal deben coincidir con el nivel de corriente de falla de la celda.
Designación del modelo
El código del modelo puede interpretarse de la siguiente manera:
| Código | Significado |
|---|---|
| L | Transformador de corriente |
| Z | Estructura tipo pilar / poste |
| Z | Aislamiento por colada / moldeo en resina epoxi |
| B | Con nivel de protección |
| J | Diseño reforzado |
| 9 | Número de serie del diseño |
| 12 | Tensión máxima de operación / clase 12kV; también utilizado en la designación alternativa del modelo AS12 |
| 190b | Ancho nominal / código de dimensión estructural |
| 4S | Código esquemático secundario / configuración multifuncional |
| AS12 | Designación alternativa de la misma plataforma de TC interior moldeado en resina epoxi de 12kV |
Datos técnicos
| Ítem | Especificación |
|---|---|
| Clase de tensión nominal | Sistemas interiores de clase 10kV, 11kV y 12kV |
| Tensión más elevada para el equipo | 7,2kV / 12kV según configuración del proyecto |
| Nivel de aislamiento nominal | Referencia 12/42/75kV; valor final según placa de características |
| Frecuencia nominal | 50Hz / 60Hz |
| Corriente primaria nominal | Rango de referencia de 10A a 3150A; configuraciones de alta corriente de 1000A–3150A disponibles según plano |
| Corriente secundaria nominal | 5A o 1A |
| Combinación de exactitud | 0,2S/0,5/5P10, 0,2S/0,5/5P20, 0,2S/0,5/5P30, 0,5/5P10, 0,5/5P20, 0,5/5P30 o combinaciones específicas del proyecto |
| Potencia nominal | 15/20/50/50, 15/20/30/30, 15/20/25/25, 15/20/15/15, 20/30/60/60, 20/30/40/40, 20/30/30/30 o 20/30/20/20 VA según configuración |
| Temperatura ambiente | -25°C a +40°C |
| Medio aislante | Resina epoxi |
| Tipo de instalación | Instalación interior tipo soporte / tipo barra colectora |
| Normas aplicables | GB 20840.1-2010, GB 20840.2-2014 y requisitos especiales del proyecto |
Terminales
La estructura esquemática 4S indica una disposición multifuncional. El producto puede suministrarse con varios núcleos secundarios para medición y protección. Las marcas típicas de terminales incluyen P1 / P2 para el lado primario y 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2 y terminales secundarios adicionales opcionales según el plano aprobado.
| Terminal
Marca |
Función | Nota de aplicación |
|---|---|---|
| P1 / P2 | Terminales primarios | La dirección de la corriente primaria y la conexión a la barra colectora deben seguir el diagrama de cableado del proyecto. |
| 1S1 / 1S2 | Primer núcleo secundario | Usualmente utilizado para medición o el primer circuito de medida. |
| 2S1 / 2S2 | Segundo núcleo secundario | Utilizado para medida o protección según la combinación de exactitud seleccionada. |
| 3S1 / 3S2 | Tercer núcleo secundario | Utilizado para protección o circuito adicional de relés cuando sea necesario. |
| Circuito 4S | Cuarto esquema secundario | La disposición de terminales y la función del núcleo deben confirmarse mediante la placa de características y el plano. |
Tabla de selección
La siguiente tabla de selección está organizada por rango de corriente. Los datos largos de exactitud y potencia se dividen en varias líneas para mejorar la legibilidad en páginas web y diseños móviles.
| Corriente
primaria nominal (A) |
Combinación
de clase de exactitud |
Potencia
nominal |
Corriente
térmica de corta duración |
Corriente
dinámica nominal (kA) |
|---|---|---|---|---|
| 10–40 | 0,2S / 0,5 / 5P10 0,2S / 0,5 / 5P15 0,2S / 0,5 / 5P20 0,2S / 0,5 / 5P30 |
15 / 20 / 50 / 50 15 / 20 / 30 / 30 15 / 20 / 25 / 25 15 / 20 / 15 / 15 |
150 × I1n | 375 × I1n |
| 50–100 | 200 × I1n | 500 × I1n | ||
| 150–250 | 32kA | 80 | ||
| 300–400 | 50kA | 125 | ||
| 500–600 | 63kA | 160 | ||
| 750–800 | 20 / 30 / 60 / 60 20 / 30 / 40 / 40 20 / 30 / 30 / 30 20 / 30 / 20 / 20 |
80kA | 200 | |
| 1000–3150 | 100kA | 250 | ||
| Relación especial | Por acuerdo técnico | Por acuerdo |
Nota: Los valores anteriores son únicamente de referencia para selección técnica. Si los requisitos del proyecto exceden el rango indicado, los parámetros finales deberán confirmarse mediante acuerdo entre fabricante y comprador. Prevalecerán los datos de la placa de características, los planos aprobados y los informes de pruebas de fábrica.
Referencia para alta corriente
| Rango de
corriente |
Referencia de
terminales / montaje |
Nota de
aplicación |
|---|---|---|
| 800A ≤ I1n | Disposición estándar de terminales para alta corriente | Utilizada en aplicaciones de alimentadores de media y alta corriente. |
| 1000A ≤ I1n ≤ 3150A | Disposición reforzada de terminales primarios | Requiere confirmación del tamaño de la barra colectora, espaciamiento de terminales y holgura en la celda. |
| Proyectos especiales de alta corriente | Disposición de terminales y montaje específica del proyecto | Requiere plano dimensional aprobado antes de la producción. |
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 10kV, 11kV y 12kV
- Frecuencia nominal: 50Hz / 60Hz
- Temperatura ambiente: -25°C a +40°C
- El entorno de instalación debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, medios explosivos, contaminación intensa y condensación anormal.
- Para condiciones de gran altitud, humedad, zonas costeras, alta contaminación o celdas especiales, se requiere confirmación técnica antes de realizar el pedido.
Normas y cumplimiento
El transformador de corriente LZZBJ9-12/190b/4S puede suministrarse conforme a GB 20840.1-2010, GB 20840.2-2014 y requisitos especiales del proyecto. Para proyectos internacionales, las normas IEC 61869-1 e IEC 61869-2 pueden utilizarse como referencias cuando así lo exija el acuerdo técnico. Las pruebas de rutina normalmente incluyen prueba de relación, verificación de polaridad, prueba de exactitud, prueba de rigidez dieléctrica, inspección de aislamiento e inspección visual.
Instalación y dimensiones
El producto adopta una estructura interior tipo soporte con terminales primarios superiores y disposición inferior de terminales secundarios. Las dimensiones generales y la disposición de los terminales primarios deben confirmarse según el rango de corriente nominal. Se requiere atención especial para versiones de alta corriente superiores a 1000A, ya que la conexión a la barra colectora, el espaciamiento de terminales y la holgura en la celda pueden variar según el plano seleccionado.
Dimensiones
| Ítem | Dimensión / Nota |
|---|---|
| Longitud total | 400 mm de referencia según plano de muestra |
| Altura total | 261 mm de referencia |
| Longitud de la base | 340 mm / 380 ± 5 mm de referencia según plano |
| Anchura total | 190 mm de referencia |
| Disposición de terminales | Distintas disposiciones para 800A ≤ I1n y 1000A ≤ I1n ≤ 3150A |
| Agujeros de montaje | 4-M10 o 8-M10 de referencia según disposición de terminales primarios |
| Confirmación de plano | Requerida antes de la producción o sustitución de la celda |
Notas de seguridad
- Confirme el modelo, la relación de transformación, la corriente secundaria, la combinación de exactitud, la potencia nominal y el nivel de aislamiento antes de la instalación.
- Verifique el espacio de montaje, la conexión a la barra colectora, la posición de los terminales primarios, la disposición de los terminales secundarios y la separación entre fases antes del ensamblaje.
- Utilice el plano correcto para el rango de corriente y la disposición de terminales seleccionados.
- Conecte P1/P2 y los terminales secundarios según las marcas de polaridad y el diagrama de cableado del proyecto.
- El circuito secundario de un transformador de corriente no debe quedar en circuito abierto cuando el circuito primario esté energizado.
- Antes de desconectar medidores o relés, realice un cortocircuito en el circuito secundario mediante un bloque de cortocircuito aprobado.
- La instalación y el mantenimiento deben realizarse por personal eléctrico calificado en media tensión.
Información para pedidos
- Modelo del producto: LZZBJ9-12/190b/4S, AS12/190b/4S o AS12190b/4S
- Corriente primaria nominal y corriente secundaria nominal
- Combinación de clase de exactitud y potencia nominal para cada núcleo
- Nivel de aislamiento nominal y norma aplicable
- Corriente térmica de corta duración y corriente dinámica requeridas
- Cantidad de núcleos secundarios, código esquemático y requisito de marcado de terminales
- Disposición de la celda, dimensiones de montaje y dirección de los terminales primarios
- Cantidad, certificados, informes de pruebas de rutina, etiquetado y requisitos de embalaje
Guía de selección
- Confirmar la clase de tensión: Seleccione este TC para celdas interiores de clase 10kV, 11kV y 12kV.
- Confirmar la estructura del modelo: Utilice LZZBJ9-12/190b/4S cuando la celda requiera el ancho nominal 190b y la disposición esquemática secundaria 4S.
- Seleccionar la relación de transformación: Elija la corriente primaria nominal según la carga del alimentador, el rango de medición y el ajuste de protección.
- Definir las funciones de los núcleos: Especifique cada núcleo secundario por separado, incluyendo clase de exactitud, nivel de protección y potencia nominal.
- Verificar la carga nominal: Confirme que la carga del medidor, del relé y del cableado no exceda la potencia nominal de cada núcleo secundario.
- Verificar la capacidad ante fallas: La corriente térmica nominal de corta duración y la corriente dinámica nominal deben coincidir con el nivel de falla de la celda.
- Confirmar dimensiones: Verifique la disposición de los terminales primarios, el espaciamiento de la barra colectora, los terminales secundarios y la holgura en la celda antes de la producción.
