Mahsulotga umumiy ko’rib chiqish
LZZBJ9-12/190b/4S tok transformatori, shuningdek, AS12/190b/4S yoki AS12190b/4S sifatida ham tanilgan, o’rta kuchlanishli AC elektr tizimlari uchun ichki epoksi qolip qilingan, quruq turdagi, to’liq yopiq tayanch konstruksiyali tok transformatoridir. U 10kV, 11kV va 12kV sinfli kommutatsion uskunalarda tokni o’lchash, elektr energiyasini hisoblash, liniya monitoringi va releli himoya uchun mo’ljallangan.
Mahsulot birlamchi o’ram, ikkilamchi o’ram va halqasimon magnit yadrosini epoksi smola korpusiga joylashtiradi. Bu quruq turdagi izolyatsiya konstruksiyasi ichki o’rta kuchlanishli ishlash uchun mexanik mustahkamlik, namlikka chidamlilik va barqaror izolyatsiya xususiyatlarini ta’minlaydi. Mahsulot nominal chastotasi 50 Hz yoki 60 Hz bo’lgan va jihozlar uchun eng yuqori kuchlanishi 12 kV gacha bo’lgan kommutatsion uskunalarga mos keladi.
190b / 4S konstruksiyasi ma’lum bir nominal kenglik va ikkilamchi sxema tartibini ko’rsatadi. U kombinatsiyalangan hisoblash va releli himoya zanjirlari kabi bir nechta ikkilamchi yadro talab qilinadigan loyihalar uchun mos keladi. Yakuniy tanlov joriy nisbat, ikkilamchi chiqish, aniqlik sinfi kombinatsiyasi, nominal yuklama, qisqa tutashuvga chidamlilik talablari va tasdiqlangan tashqi chizmaga muvofiq tasdiqlanishi kerak.
Mahsulot turi
| Element | Ta’rif |
|---|---|
| Mahsulot nomi | Ichki epoksi qolip qilingan tok transformatori |
| Model seriyasi | LZZBJ9-12/190b/4S / AS12/190b/4S / AS12190b/4S |
| Konstruksiya | Ichki, quruq turdagi, to’liq yopiq, tayanch turdagi epoksi qolip qilingan konstruksiya |
| Kuchlanish sinfi | 10kV, 11kV va 12kV sinfli o’rta kuchlanishli tizimlar |
| Jihozlar uchun eng yuqori kuchlanish | 7,2 kV / 12 kV loyiha konfiguratsiyasiga qarab |
| Nominal izolyatsiya | 12/42/75 kV ma’lumot; yakuniy qiymat pасport plitasida va texnik shartnomada ko’rsatilgan |
| Nominal chastota | 50 Hz / 60 Hz |
| Ikkilamchi tok | 5 A yoki 1 A |
| Faza | Bitta faza |
| O’rnatish | Ichki magistral / tayanch turdagi kommutatsion uskuna o’rnatish |
| Dasturlar | Himoya, o’lchash, energiya hisobi va liniya monitoringi |

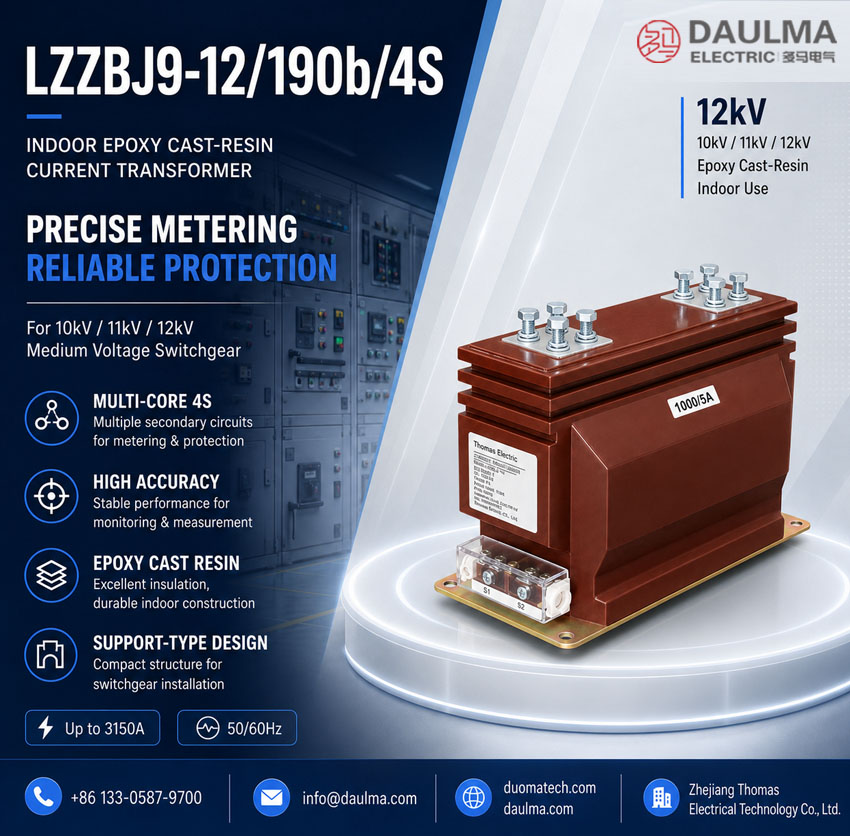

Mahsulot namoyishi
Dasturlar
- 10kV, 11kV va 12kV sinfli ichki o’rta kuchlanishli kommutatsion uskunalar
- Metall qoplamli kommutatsion uskunalar, liniya panellari, kirish va chiqish kabinetlari
- Tokni o’lchash va elektr energiyasini hisoblash zanjirlari
- Liniyalar, transformatorlar, dvigatellar va tarqatish liniyalari uchun releli himoya zanjirlari
- SCADA, quvvat monitoringi va tarqatish avtomatlashtirish tizimlari
- Hisoblash va himoya uchun ko’p yadroli TK konfiguratsiyalari talab qilinadigan loyihalar
Xususiyatlari
- To’liq yopiq quruq turdagi izolyatsiya: Birlamchi o’ram, ikkilamchi o’ram va halqasimon yadro epoksi smola korpusiga birgalikda quyilgan bo’lib, barqaror ichki izolyatsiyani ta’minlaydi.
- Tayanch konstruksiya: Mahsulot o’rta kuchlanishli kommutatsion uskunalarda tokni transformatsiya qilish va izolyatsiya tayanch vazifalarini bajaradi.
- Ko’p yadroli 4S konfiguratsiyasi: 4S sxemasi hisoblash, o’lchash va releli himoya uchun bir nechta ikkilamchi zanjirlarni qo’llab-quvvatlaydi.
- Har tomonga yo’naltiriladigan o’rnatish: Qolip qilingan smola konstruksiyasi chizmada o’rnatish tartibi va terminal yo’nalishi tasdiqlanganda moslashuvchan kommutatsion uskuna o’rnatish imkonini beradi.
- Namlik va ifloslanishga chidamlilik: Epoksi smola korpusi namlik, chang va ish muhitini hisobga olish kerak bo’lgan ichki dasturlar uchun mos keladi.
- 1A yoki 5A ikkilamchi chiqish: Ikkilamchi tok hisoblagich kirishi, rele kirishi, ikkilamchi sim uzunligi va yuklama talabiga qarab tanlanadi.
Prinsipi
LZZBJ9-12/190b/4S tok transformatori elektromagnit induksiya prinsipiga asoslangan. Birlamchi tok halqasimon yadroda magnit oqim hosil qiladi va ikkilamchi o’ram hisoblagichlar, relalar yoki monitoring qurilmalariga proporsional tok signalini beradi. Epoksi smola quyish korpusi o’rta kuchlanishli birlamchi zanjir va past kuchlanishli ikkilamchi zanjirlar orasida elektr izolyatsiyasini ta’minlaydi.
Hisoblash dasturlari uchun ikkilamchi yadro nominal yuklama ostida nisbat aniqligi va fazaviy siljishni saqlashi kerak. Himoya dasturlari uchun himoya yadrosi nosozlik tok sharoitida ishonchli tok signali berishi va rele sozlamalari bilan mos kelishi kerak. Nominal qisqa muddatli issiqlik tok va nominal dinamik tok kommutatsion uskunaning nosozlik tok darajasiga mos kelishi kerak.
Model belgilash
Model kodi quyidagicha izohlanadi:
| Kod | Ma’nosi |
|---|---|
| L | Tok transformatori |
| Z | Ustun / ustun turdagi konstruksiya |
| Z | Epoksi quyish / qolip qilingan izolyatsiya |
| B | Himoya darajasi bilan |
| J | Mustahkamlangan dizayn |
| 9 | Dizayn seriya raqami |
| 12 | Maksimal ishlash kuchlanishi / 12kV sinfi; shuningdek, AS12 alternativ model belgilashida ishlatiladi |
| 190b | Nominal kenglik / konstruksiya o’lchov kodi |
| 4S | Ikkilamchi sxema kodi / ko’p ikkilamchi konfiguratsiya |
| AS12 | Xuddi shu 12kV ichki epoksi qolip qilingan TK platformasi uchun alternativ seriya belgilash |
Texnik ma’lumotlar
| Element | Ta’rif |
|---|---|
| Nominal kuchlanish sinfi | 10kV, 11kV va 12kV sinfli ichki tizimlar |
| Jihozlar uchun eng yuqori kuchlanish | 7,2 kV / 12 kV loyiha konfiguratsiyasiga qarab |
| Nominal izolyatsiya darajasi | 12/42/75 kV ma’lumot; yakuniy qiymat pасport plitasiga qarab |
| Nominal chastota | 50 Hz / 60 Hz |
| Nominal birlamchi tok | 10A dan 3150A gacha ma’lumot oralig’i; 1000A–3150A yuqori tokli konfiguratsiyalar chizmaga qarab mavjud |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Aniqlik kombinatsiyasi | 0,2S/0,5/5P10, 0,2S/0,5/5P20, 0,2S/0,5/5P30, 0,5/5P10, 0,5/5P20, 0,5/5P30 yoki loyiha uchun maxsus kombinatsiyalar |
| Nominal chiqish | 15/20/50/50, 15/20/30/30, 15/20/25/25, 15/20/15/15, 20/30/60/60, 20/30/40/40, 20/30/30/30 yoki 20/30/20/20 VA konfiguratsiyaga qarab |
| Atrof-muhit harorati | -25°C dan +40°C gacha |
| Izolyatsiya vositasi | Epoksi smola |
| O’rnatish turi | Ichki tayanch turdagi / magistral turdagi o’rnatish |
| Qo’llaniladigan standartlar | GB 20840.1-2010, GB 20840.2-2014 va maxsus loyiha talablari |
Terminallar
4S sxema konstruksiyasi ko’p ikkilamchi tartibni ko’rsatadi. Mahsulot o’lchash va himoya uchun bir nechta ikkilamchi yadrolar bilan yetkazilishi mumkin. Odatiy terminal belgilari birlamchi tomon uchun P1 / P2 va ikkilamchi tomon uchun 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2 hamda tasdiqlangan chizmaga qarab qo’shimcha ikkilamchi terminallarni o’z ichiga oladi.
| Terminal
Belgilash |
Funksiya | Dastur Eslatma |
|---|---|---|
| P1 / P2 | Birlamchi terminallar | Birlamchi tok yo’nalishi va magistral ulanishi loyiha simli diagrammasiga amal qilishi kerak. |
| 1S1 / 1S2 | Birinchi ikkilamchi yadro | Odatda hisoblash yoki birinchi o’lchash zanjiri uchun ishlatiladi. |
| 2S1 / 2S2 | Ikkinchi ikkilamchi yadro | Tanlangan aniqlik kombinatsiyasiga qarab o’lchash yoki himoya uchun ishlatiladi. |
| 3S1 / 3S2 | Uchinchi ikkilamchi yadro | Kerak bo’lganda himoya yoki qo’shimcha rele zanjiri uchun ishlatiladi. |
| 4S zanjiri | To’rtinchi ikkilamchi sxema | Terminal tartibi va yadro funksiyasi pасport plitasi va chizmaga qarab tasdiqlanishi kerak. |
Tanlov jadvali
Quyidagi tanlov jadvali tok oralig’i bo’yicha tartiblangan. Uzoq aniqlik va chiqish ma’lumotlari veb-sayt sahifalari va mobil tartiblarda o’qish qulayligini yaxshilash uchun bir nechta qatorlarga ajratilgan.
| Nominal
Birlamchi Tok (A) |
Aniqlik
Sinf Kombinatsiyasi |
Nominal
Chiqish |
Qisqa muddatli
Issiqlik Toki |
Nominal
Dinamik Tok (kA) |
|---|---|---|---|---|
| 10–40 | 0,2S / 0,5 / 5P10 0,2S / 0,5 / 5P15 0,2S / 0,5 / 5P20 0,2S / 0,5 / 5P30 |
15 / 20 / 50 / 50 15 / 20 / 30 / 30 15 / 20 / 25 / 25 15 / 20 / 15 / 15 |
150 × I1n | 375 × I1n |
| 50–100 | 200 × I1n | 500 × I1n | ||
| 150–250 | 32kA | 80 | ||
| 300–400 | 50kA | 125 | ||
| 500–600 | 63kA | 160 | ||
| 750–800 | 20 / 30 / 60 / 60 20 / 30 / 40 / 40 20 / 30 / 30 / 30 20 / 30 / 20 / 20 |
80kA | 200 | |
| 1000–3150 | 100kA | 250 | ||
| Maxsus nisbat | Texnik shartnoma bo’yicha | Shartnoma bo’yicha |
Eslatma: Yuqoridagi qiymatlar texnik tanlov uchun ma’lumotdir. Agar loyiha talablari ro’yxatlangan oralikdan tashqari bo’lsa, yakuniy parametrlar ishlab chiqaruvchi va xaridor o’rtasidagi shartnoma bo’yicha tasdiqlanishi kerak. Pасport plita ma’lumotlari, tasdiqlangan chizmalar va zavod sinov hisobotlari ustunlik qiladi.
Yuqori tok uchun ma’lumot
| Tok
Oralig’i |
Terminal / O’rnatish
Ma’lumot |
Dastur
Eslatma |
|---|---|---|
| 800A ≤ I1n | Standart yuqori tokli terminal tartibi | O’rta va yuqori tokli liniya dasturlari uchun ishlatiladi. |
| 1000A ≤ I1n ≤ 3150A | Mukammallashtirilgan birlamchi terminal tartibi | Magistral o’lchami, terminal oraliq masofasi va kommutatsion uskuna zaxirasi tasdiqlanishi kerak. |
| Maxsus yuqori tokli loyihalar | Loyihaga xos terminal va o’rnatish tartibi | Ishlab chiqarishdan oldin tasdiqlangan tashqi chizma talab qilinadi. |
Xizmat ko’rsatish sharoitlari
- O’rnatish joyi: ichki o’rta kuchlanishli kommutatsion uskunalar
- Tizim kuchlanishi: 10kV, 11kV va 12kV sinfli tarmoqlar
- Nominal chastota: 50Hz / 60Hz
- Atrof-muhit harorati: -25°C dan +40°C gacha
- O’rnatish muhiti kuchli titrov, o’tkazuvchi chang, korroziyaga sababchi gaz, portlovchi muhit, og’ir ifloslanish va noaniq kondensatsiyadan xoli bo’lishi kerak.
- Yuqori balandlik, nam, sohil, yuqori ifloslanish yoki maxsus kommutatsion uskuna sharoitlari uchun buyurtma berishdan oldin texnik tasdiqlash talab qilinadi.
Standartlar va moslik
LZZBJ9-12/190b/4S tok transformatori GB 20840.1-2010, GB 20840.2-2014 va maxsus loyiha talablari bo’yicha yetkazilishi mumkin. Xalqaro loyihalar uchun texnik shartnoma talab qilganda IEC 61869-1 va IEC 61869-2 standartlari ma’lumot sifatida ishlatilishi mumkin. Muntazam sinovlar odatda nisbat sinovi, polarlik tekshiruvi, aniqlik sinovi, dielektrik chidamlilik sinovi, izolyatsiya tekshiruvi va tashqi ko’rinish tekshiruvini o’z ichiga oladi.
O’rnatish va o’lchamlar
Mahsulot yuqori birlamchi terminallar va pastki ikkilamchi terminal tartibiga ega ichki tayanch turdagi konstruksiyani qo’llaydi. Umumiy o’lchamlar va birlamchi terminal tartibi nominal tok oralig’iga qarab tasdiqlanishi kerak. 1000A dan yuqori yuqori tokli versiyalar uchun e’tiborli bo’lish kerak, chunki magistral ulanishi, terminal oraliq masofasi va kabinet zaxirasi tanlangan chizmaga qarab o’zgarishi mumkin.
O’lchamlar
| Element | O’lcham / Eslatma |
|---|---|
| Umumiy uzunlik | Namuna chizmaga qarab 400 mm ma’lumot |
| Umumiy balandlik | 261 mm ma’lumot |
| Asos uzunligi | Chizmaga qarab 340 mm / 380 ± 5 mm ma’lumot |
| Umumiy kenglik | 190 mm ma’lumot |
| Terminal tartibi | 800A ≤ I1n va 1000A ≤ I1n ≤ 3150A uchun turli tartiblar |
| O’rnatish teshiklari | Birlamchi terminal tartibiga qarab 4-M10 yoki 8-M10 ma’lumot |
| Chizma tasdiqlash | Kommutatsion uskuna ishlab chiqarish yoki almashtirishdan oldin talab qilinadi |
Xavfsizlik eslatmalari
- O’rnatishdan oldin model, tok nisbati, ikkilamchi tok, aniqlik kombinatsiyasi, nominal chiqish va izolyatsiya darajasini tasdiqlang.
- Yig’ishdan oldin o’rnatish maydoni, magistral ulanishi, birlamchi terminal joylashuvi, ikkilamchi terminal tartibi va faza zaxirasini tekshiring.
- Tanlangan tok oralig’i va terminal tartibi uchun to’g’ri chizmadan foydalaning.
- P1/P2 va ikkilamchi terminallarni polarlik belgilari va loyiha simli diagrammasiga muvofiq ulang.
- Tok transformatorining ikkilamchi zanjiri birlamchi zanjir kuchlanishda bo’lganda ochiq zanjir bo’lishi mumkin emas.
- Hisoblagich yoki relalarni uzishdan oldin ikkilamchi zanjirni tasdiqlangan qisqartirish terminal bloki orqali qisqa tutashuvga ulang.
- O’rnatish va texnik xizmat ko’rsatish malakali o’rta kuchlanishli elektr mutaxassislari tomonidan amalga oshirilishi kerak.
Buyurtma ma’lumotlari
- Mahsulot modeli: LZZBJ9-12/190b/4S, AS12/190b/4S yoki AS12190b/4S
- Nominal birlamchi tok va nominal ikkilamchi tok
- Har bir yadro uchun aniqlik sinfi kombinatsiyasi va nominal chiqish
- Nominal izolyatsiya darajasi va qo’llaniladigan standart
- Talab qilinadigan qisqa muddatli issiqlik tok va dinamik tok
- Ikkilamchi yadro miqdori, sxema kodi va terminal belgilash talabi
- Kommutatsion uskuna tartibi, o’rnatish o’lchamlari va birlamchi terminal yo’nalishi
- Miqdori, sertifikatlar, muntazam sinov hisobotlari, yorliqlash va qadoqlash talablari
Tanlov qo’llanmasi
- Kuchlanish sinfini tasdiqlang: 10kV, 11kV va 12kV sinfli ichki kommutatsion uskunalar uchun bu TK ni tanlang.
- Model konstruksiyasini tasdiqlang: Kommutatsion uskuna 190b nominal kenglik va 4S ikkilamchi sxema tartibini talab qilganda LZZBJ9-12/190b/4S dan foydalaning.
- Tok nisbatini tanlang: Liniya yuklamasi, hisoblash oralig’i va himoya sozlamasiga qarab nominal birlamchi tokni tanlang.
- Yadro funksiyalarini aniqlang: Har bir ikkilamchi yadro uchun alohida aniqlik sinfi, himoya darajasi va nominal chiqishni ko’rsating.
- Nominal yuklamani tekshiring: Hisoblagich, rele va kabel yuklamasi har bir ikkilamchi yadro nominal chiqishidan oshmasligini tasdiqlang.
- Nosozlik reytingini tekshiring: Nominal qisqa muddatli issiqlik tok va nominal dinamik tok kommutatsion uskuna nosozlik darajasiga mos kelishi kerak.
- O’lchamlarni tasdiqlang: Ishlab chiqarishdan oldin birlamchi terminal tartibi, magistral oraliq masofasi, ikkilamchi terminallar va kabinet zaxirasini tekshiring.
