Ikhtisar Produk
Transformator arus LZZBJ9-12/190b/4S, juga disebut sebagai AS12/190b/4S atau AS12190b/4S, adalah transformator arus tipe kering berbasis resin epoksi yang dicor, tertutup sepenuhnya, dan dirancang untuk pemasangan dalam ruangan pada sistem tenaga AC tegangan menengah. Produk ini dirancang untuk pengukuran arus, pengukuran energi listrik, pemantauan feeder, serta proteksi rele pada sistem switchgear kelas 10kV, 11kV, dan 12kV.
Produk ini membungkus gulungan primer, gulungan sekunder, dan inti magnetik berbentuk cincin di dalam badan cor resin epoksi. Struktur isolasi tipe kering ini memberikan kekuatan mekanis, ketahanan terhadap kelembapan, serta performa isolasi yang stabil untuk operasi tegangan menengah dalam ruangan. Produk ini cocok untuk aplikasi switchgear dengan frekuensi nominal 50Hz atau 60Hz dan tegangan tertinggi untuk peralatan hingga 12kV.
Struktur 190b / 4S menunjukkan lebar nominal dan susunan skematik sekunder tertentu. Produk ini cocok untuk proyek yang memerlukan beberapa inti sekunder, seperti sirkuit gabungan untuk pengukuran dan proteksi rele. Pemilihan akhir harus dikonfirmasi berdasarkan rasio arus, keluaran sekunder, kombinasi kelas akurasi, beban nominal, persyaratan ketahanan hubung singkat, serta gambar bentuk luar (outline drawing) yang telah disetujui.
Jenis Produk
| Item | Spesifikasi |
|---|---|
| Nama produk | Transformator Arus Resin Epoksi Tipe Kering untuk Dalam Ruangan |
| Seri model | LZZBJ9-12/190b/4S / AS12/190b/4S / AS12190b/4S |
| Struktur | Dalam ruangan, tipe kering, tertutup penuh, struktur resin epoksi tipe penyangga |
| Kelas tegangan | Sistem tegangan menengah kelas 10kV, 11kV, dan 12kV |
| Tegangan tertinggi untuk peralatan | 7.2kV / 12kV sesuai konfigurasi proyek |
| Isolasi nominal | Referensi 12/42/75kV; nilai akhir sesuai nameplate dan perjanjian teknis |
| Frekuensi nominal | 50Hz / 60Hz |
| Arus sekunder | 5A atau 1A |
| Fasa | Tunggal (single phase) |
| Pemasangan | Pemasangan pada switchgear dalam ruangan tipe busbar / penyangga |
| Aplikasi | Proteksi, pengukuran, pengukuran energi listrik, dan pemantauan feeder |

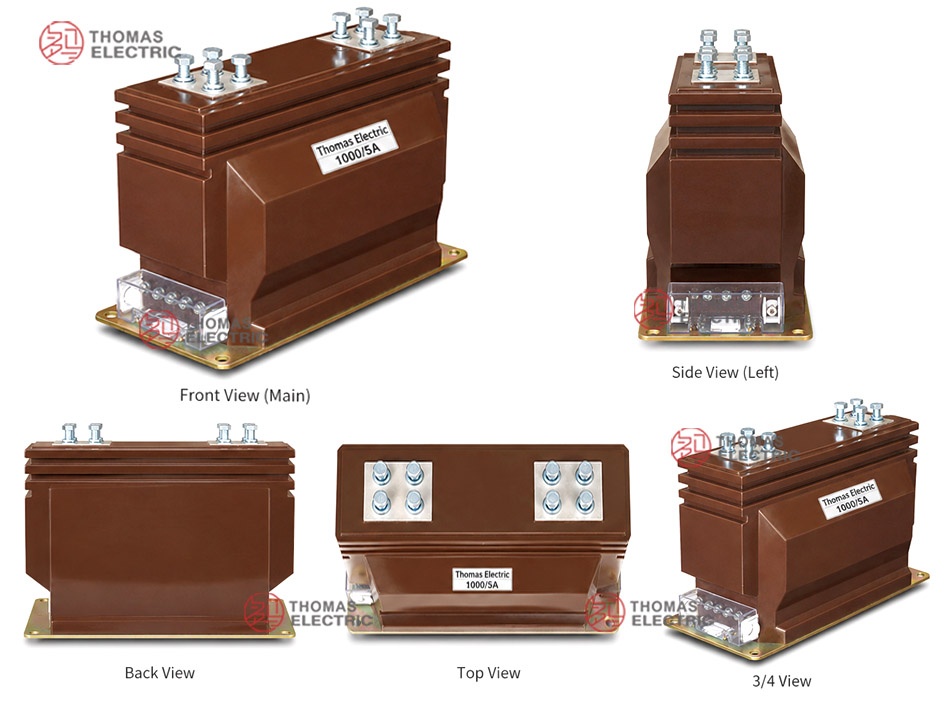

Tampilan Produk
Aplikasi
- Switchgear tegangan menengah dalam ruangan kelas 10kV, 11kV, dan 12kV
- Switchgear metal-clad, panel feeder, kabinet masuk (incoming), dan kabinet keluar (outgoing)
- Sirkuit pengukuran arus dan pengukuran energi listrik
- Sirkuit proteksi rele untuk feeder, transformator, motor, dan saluran distribusi
- Sistem SCADA, pemantauan daya, dan otomasi distribusi
- Proyek yang memerlukan konfigurasi CT multi-inti untuk pengukuran dan proteksi
Fitur
- Isolasi tipe kering tertutup penuh: Gulungan primer, gulungan sekunder, dan inti cincin dicor bersama dalam badan resin epoksi untuk isolasi dalam ruangan yang stabil.
- Konstruksi penyangga: Produk ini menyediakan fungsi transformasi arus sekaligus fungsi penyangga isolasi di dalam switchgear tegangan menengah.
- Konfigurasi multi-inti 4S: Susunan skematik 4S mendukung beberapa sirkuit sekunder untuk pengukuran, metering, dan proteksi rele.
- Pemasangan omnidireksional: Struktur resin epoksi memungkinkan pemasangan fleksibel pada switchgear selama tata letak pemasangan dan arah terminal dikonfirmasi melalui gambar.
- Ketahanan terhadap kelembapan dan polusi: Badan resin epoksi cocok untuk aplikasi dalam ruangan di mana kelembapan, debu, dan kondisi lingkungan operasional harus dipertimbangkan.
- Keluaran sekunder 1A atau 5A: Arus sekunder dapat dipilih sesuai dengan input meter, input rele, jarak kabel sekunder, dan persyaratan beban.
Prinsip Kerja
Transformator arus LZZBJ9-12/190b/4S bekerja berdasarkan prinsip induksi elektromagnetik. Arus primer menghasilkan fluks magnetik pada inti cincin, dan gulungan sekunder menghasilkan sinyal arus proporsional ke meter, rele, atau perangkat pemantau. Badan cor resin epoksi memberikan isolasi listrik antara sirkuit primer tegangan menengah dan sirkuit sekunder tegangan rendah.
Untuk aplikasi metering, inti sekunder harus mempertahankan akurasi rasio dan pergeseran fasa di bawah beban nominal. Untuk aplikasi proteksi, inti proteksi harus memberikan sinyal arus yang andal dalam kondisi arus gangguan dan selaras dengan pengaturan rele. Arus termal sesaat nominal dan arus dinamis nominal harus sesuai dengan tingkat arus gangguan switchgear.
Penunjukan Model
Kode model dapat dijelaskan sebagai berikut:
| Kode | Makna |
|---|---|
| L | Transformator arus |
| Z | Struktur tipe tiang / post |
| Z | Isolasi resin epoksi tuang / cor |
| B | Dilengkapi tingkat proteksi |
| J | Desain diperkuat |
| 9 | Nomor seri desain |
| 12 | Tegangan operasi maksimum / kelas 12kV; juga digunakan dalam penunjukan model alternatif AS12 |
| 190b | Kode dimensi struktur / lebar nominal |
| 4S | Kode skematik sekunder / konfigurasi multi-sekunder |
| AS12 | Penunjukan seri alternatif untuk platform CT resin epoksi dalam ruangan 12kV yang sama |
Data Teknis
| Item | Spesifikasi |
|---|---|
| Kelas tegangan nominal | Sistem dalam ruangan kelas 10kV, 11kV, dan 12kV |
| Tegangan tertinggi untuk peralatan | 7.2kV / 12kV sesuai konfigurasi proyek |
| Tingkat isolasi nominal | Referensi 12/42/75kV; nilai akhir sesuai nameplate |
| Frekuensi nominal | 50Hz / 60Hz |
| Arus primer nominal | Kisaran referensi 10A hingga 3150A; konfigurasi arus tinggi 1000A–3150A tersedia sesuai gambar |
| Arus sekunder nominal | 5A atau 1A |
| Kombinasi akurasi | 0.2S/0.5/5P10, 0.2S/0.5/5P20, 0.2S/0.5/5P30, 0.5/5P10, 0.5/5P20, 0.5/5P30 atau kombinasi khusus proyek |
| Keluaran nominal | 15/20/50/50, 15/20/30/30, 15/20/25/25, 15/20/15/15, 20/30/60/60, 20/30/40/40, 20/30/30/30 atau 20/30/20/20 VA sesuai konfigurasi |
| Suhu lingkungan | -25°C hingga +40°C |
| Medium isolasi | Resin epoksi |
| Jenis pemasangan | Pemasangan dalam ruangan tipe penyangga / tipe busbar |
| Standar yang berlaku | GB 20840.1-2010, GB 20840.2-2014 dan persyaratan khusus proyek |
Terminal
Struktur skematik 4S menunjukkan susunan multi-sekunder. Produk ini dapat dilengkapi beberapa inti sekunder untuk pengukuran dan proteksi. Penandaan terminal khas mencakup P1 / P2 untuk sisi primer dan 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2, serta terminal sekunder tambahan opsional sesuai gambar yang disetujui.
| Terminal
Penandaan |
Fungsi | Catatan Aplikasi |
|---|---|---|
| P1 / P2 | Terminal primer | Arah arus primer dan koneksi busbar harus mengikuti diagram kabel proyek. |
| 1S1 / 1S2 | Inti sekunder pertama | Biasanya digunakan untuk metering atau sirkuit pengukuran pertama. |
| 2S1 / 2S2 | Inti sekunder kedua | Digunakan untuk pengukuran atau proteksi sesuai kombinasi akurasi yang dipilih. |
| 3S1 / 3S2 | Inti sekunder ketiga | Digunakan untuk proteksi atau sirkuit rele tambahan bila diperlukan. |
| Sirkuit 4S | Skematik sekunder keempat | Susunan terminal dan fungsi inti harus dikonfirmasi melalui nameplate dan gambar. |
Tabel Pemilihan
Tabel pemilihan berikut disusun berdasarkan kisaran arus. Data akurasi dan keluaran panjang dibungkus menjadi beberapa baris untuk meningkatkan keterbacaan pada halaman web dan tata letak seluler.
| Arus
Primer Nominal (A) |
Kombinasi
Kelas Akurasi |
Keluaran
Nominal |
Arus
Termal Sesaat |
Arus
Dinamis Nominal (kA) |
|---|---|---|---|---|
| 10–40 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 |
15 / 20 / 50 / 50 15 / 20 / 30 / 30 15 / 20 / 25 / 25 15 / 20 / 15 / 15 |
150 × I1n | 375 × I1n |
| 50–100 | 200 × I1n | 500 × I1n | ||
| 150–250 | 32kA | 80 | ||
| 300–400 | 50kA | 125 | ||
| 500–600 | 63kA | 160 | ||
| 750–800 | 20 / 30 / 60 / 60 20 / 30 / 40 / 40 20 / 30 / 30 / 30 20 / 30 / 20 / 20 |
80kA | 200 | |
| 1000–3150 | 100kA | 250 | ||
| Rasio khusus | Berdasarkan perjanjian teknis | Berdasarkan kesepakatan |
Catatan: Nilai di atas hanya sebagai referensi pemilihan teknis. Jika persyaratan proyek melebihi kisaran yang tercantum, parameter akhir harus dikonfirmasi melalui kesepakatan antara produsen dan pembeli. Data nameplate, gambar yang disetujui, dan laporan uji pabrik berlaku sebagai acuan utama.
Referensi Arus Tinggi
| Kisaran
Arus |
Referensi
Terminal / Pemasangan |
Catatan
Aplikasi |
|---|---|---|
| 800A ≤ I1n | Tata letak terminal arus besar standar | Digunakan untuk aplikasi feeder arus menengah dan tinggi. |
| 1000A ≤ I1n ≤ 3150A | Tata letak terminal primer yang ditingkatkan | Memerlukan konfirmasi ukuran busbar, jarak terminal, dan ruang bebas switchgear. |
| Proyek arus tinggi khusus | Susunan terminal dan pemasangan khusus proyek | Memerlukan gambar bentuk luar yang disetujui sebelum produksi. |
Kondisi Layanan
- Lokasi pemasangan: switchgear tegangan menengah dalam ruangan
- Tegangan sistem: jaringan kelas 10kV, 11kV, dan 12kV
- Frekuensi nominal: 50Hz / 60Hz
- Suhu lingkungan: -25°C hingga +40°C
- Lingkungan pemasangan harus bebas dari getaran berat, debu konduktif, gas korosif, media eksplosif, polusi berat, dan kondensasi abnormal.
- Untuk kondisi ketinggian tinggi, lembap, pesisir, polusi tinggi, atau kondisi switchgear khusus, diperlukan konfirmasi teknis sebelum pemesanan.
Standar dan Kepatuhan
Transformator arus LZZBJ9-12/190b/4S dapat dipasok sesuai GB 20840.1-2010, GB 20840.2-2014, dan persyaratan khusus proyek. Untuk proyek internasional, IEC 61869-1 dan IEC 61869-2 dapat digunakan sebagai standar referensi bila ditentukan dalam perjanjian teknis. Uji rutin biasanya mencakup uji rasio, verifikasi polaritas, uji akurasi, uji ketahanan dielektrik, inspeksi isolasi, dan inspeksi visual.

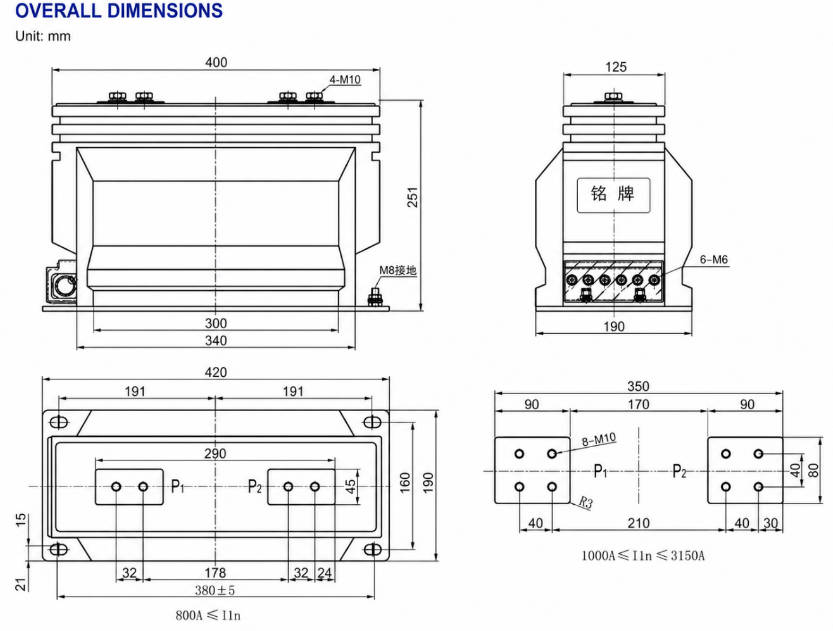

Pemasangan dan Dimensi
Produk ini menggunakan struktur tipe penyangga dalam ruangan dengan terminal primer di bagian atas dan susunan terminal sekunder di bagian bawah. Dimensi keseluruhan dan tata letak terminal primer harus dikonfirmasi sesuai kisaran arus nominal. Perhatian khusus diperlukan untuk versi arus tinggi di atas 1000A karena koneksi busbar, jarak terminal, dan ruang bebas kabinet dapat berubah sesuai gambar yang dipilih.
Dimensi
| Item | Dimensi / Catatan |
|---|---|
| Panjang keseluruhan | Referensi 400mm sesuai gambar contoh |
| Tinggi keseluruhan | Referensi 261mm |
| Panjang dasar | Referensi 340mm / 380 ± 5mm sesuai gambar |
| Lebar keseluruhan | Referensi 190mm |
| Susunan terminal | Tata letak berbeda untuk 800A ≤ I1n dan 1000A ≤ I1n ≤ 3150A |
| Lubang pemasangan | Referensi 4-M10 atau 8-M10 sesuai susunan terminal primer |
| Konfirmasi gambar | Diperlukan sebelum produksi atau penggantian switchgear |
Catatan Keselamatan
- Konfirmasi model, rasio arus, arus sekunder, kombinasi akurasi, keluaran nominal, dan tingkat isolasi sebelum pemasangan.
- Periksa ruang pemasangan, koneksi busbar, posisi terminal primer, tata letak terminal sekunder, dan jarak fasa sebelum perakitan.
- Gunakan gambar yang benar sesuai kisaran arus dan susunan terminal yang dipilih.
- Hubungkan P1/P2 dan terminal sekunder sesuai tanda polaritas dan diagram kabel proyek.
- Sirkuit sekunder transformator arus tidak boleh terbuka saat sirkuit primer bertegangan.
- Sebelum melepas meter atau rele, hubung-singkat sirkuit sekunder melalui blok terminal hubung-singkat yang disetujui.
- Pemasangan dan perawatan harus dilakukan oleh personel listrik tegangan menengah yang berkualifikasi.
Informasi Pemesanan
- Model produk: LZZBJ9-12/190b/4S, AS12/190b/4S, atau AS12190b/4S
- Arus primer nominal dan arus sekunder nominal
- Kombinasi kelas akurasi dan keluaran nominal untuk setiap inti
- Tingkat isolasi nominal dan standar yang berlaku
- Arus termal sesaat nominal dan arus dinamis nominal yang diperlukan
- Jumlah inti sekunder, kode skematik, dan persyaratan penandaan terminal
- Tata letak switchgear, dimensi pemasangan, dan arah terminal primer
- Kuantitas, sertifikat, laporan uji rutin, pelabelan, dan persyaratan kemasan
Panduan Pemilihan
- Konfirmasi kelas tegangan: Pilih CT ini untuk switchgear dalam ruangan kelas 10kV, 11kV, dan 12kV.
- Konfirmasi struktur model: Gunakan LZZBJ9-12/190b/4S bila switchgear memerlukan lebar nominal 190b dan tata letak skematik sekunder 4S.
- Pilih rasio arus: Pilih arus primer nominal sesuai beban feeder, kisaran metering, dan pengaturan proteksi.
- Tentukan fungsi inti: Spesifikasikan setiap inti sekunder secara terpisah, termasuk kelas akurasi, tingkat proteksi, dan keluaran nominal.
- Periksa beban nominal: Pastikan beban meter, rele, dan kabel tidak melebihi keluaran nominal setiap inti sekunder.
- Verifikasi rating gangguan: Arus termal sesaat nominal dan arus dinamis nominal harus sesuai dengan tingkat gangguan switchgear.
- Konfirmasi dimensi: Periksa tata letak terminal primer, jarak busbar, terminal sekunder, dan ruang bebas kabinet sebelum produksi.
