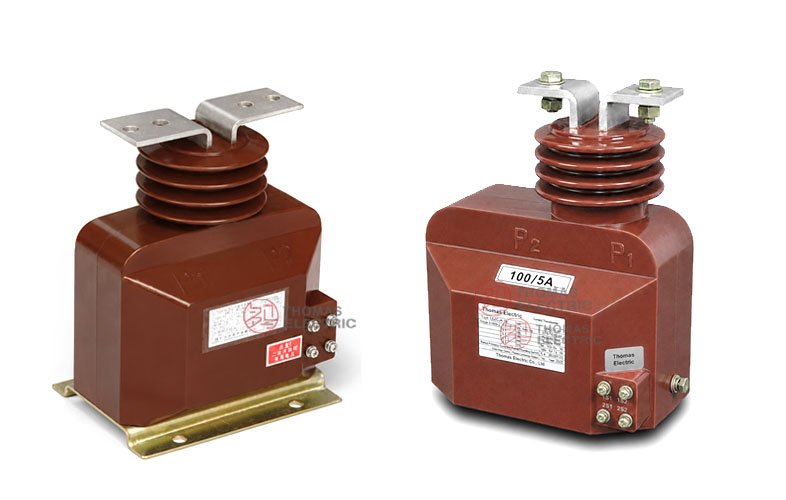

Trasformatore di corrente in resina epossidica colata, tipo avvolto LQZJ-10, 10 kV–12 kV

Panoramica del prodotto

Il trasformatore di corrente LQZJ-10 è un trasformatore di corrente monofase per interni, con isolamento in resina epossidica colata, completamente chiuso, di tipo a colonnina, progettato per sistemi elettrici di media tensione. È adatto per applicazioni in quadri elettrici da 10 kV, 11 kV e 12 kV conformi alle norme IEC ed è utilizzato per misura della corrente, misurazione dell’energia elettrica, monitoraggio delle derivazioni e protezione a relè nei sistemi in corrente alternata con frequenza nominale di 50 Hz o 60 Hz.

Il prodotto adotta una struttura isolante completamente chiusa in resina epossidica. L’avvolgimento primario avvolto, l’avvolgimento secondario e il nucleo magnetico sono incapsulati all’interno del corpo in resina colata per garantire elevate prestazioni isolanti, resistenza all’umidità, capacità anti-inquinamento, robustezza meccanica e installazione compatta. La leggera struttura a colonnina consente flessibilità nella direzione di installazione all’interno di quadri elettrici per interni, armadi di distribuzione e pannelli di misura o protezione per media tensione.

Tipo di prodotto

Presentazione del prodotto

Principali applicazioni

• Sistemi di distribuzione per interni in media tensione da 10 kV, 11 kV e 12 kV
• Quadri elettrici con isolamento in aria, armadi di misura, pannelli di derivazione e armadi con interruttori automatici
• Circuiti per misura della corrente e misurazione dell’energia elettrica
• Circuiti per protezione a relè e monitoraggio delle derivazioni
• Sottostazioni industriali, locali di distribuzione per utility e sistemi elettrici commerciali
• Applicazioni per interni che richiedono una struttura compatta di tipo avvolto e prestazioni isolanti stabili

Caratteristiche tecniche principali

• Espressione della classe di tensione IEC: Adatto per sistemi da 10 kV, 11 kV e 12 kV con livello di isolamento nominale 12/42/75 kV per il coordinamento dell’isolamento della classe 12 kV.
• Struttura primaria di tipo avvolto: Il design primario avvolto supporta applicazioni con correnti primarie più basse e garantisce prestazioni stabili di trasformazione della corrente.
• Isolamento in resina epossidica colata: Il sistema di avvolgimenti e il nucleo magnetico sono incapsulati in resina per migliorare la rigidità dielettrica, la resistenza all’umidità e la capacità anti-inquinamento.
• Corpo completamente chiuso di tipo a colonnina: La struttura compatta e chiusa permette il montaggio su armadi per interni e facilita la pulizia superficiale.
• Utilizzo per misura e protezione: Il prodotto può essere configurato per circuiti di misura della corrente, misurazione dell’energia elettrica e protezione a relè.
• Rapporti standard e personalizzati: Sono disponibili rapporti di corrente standard; rapporti speciali, carichi (burden), correnti secondarie e disposizioni dei morsetti possono essere definiti tramite accordo tecnico.

Principio di funzionamento

Il trasformatore di corrente LQZJ-10 funziona secondo il principio di induzione elettromagnetica. La corrente primaria che attraversa l’avvolgimento primario avvolto genera un flusso magnetico nel nucleo magnetico, mentre l’avvolgimento secondario fornisce un segnale di corrente proporzionale agli strumenti, relè o dispositivi di monitoraggio collegati. Il corpo in resina colata fornisce l’isolamento elettrico tra il circuito primario in media tensione e il circuito secondario in bassa tensione.

Per i circuiti di misura, il trasformatore di corrente deve mantenere l’accuratezza del rapporto e lo sfasamento di fase richiesti entro il carico (burden) nominale. Per i circuiti di protezione a relè, l’avvolgimento di protezione deve fornire un segnale di corrente affidabile in condizioni di guasto e coordinarsi con le impostazioni del relè, il carico nominale e i requisiti di tenuta al cortocircuito.

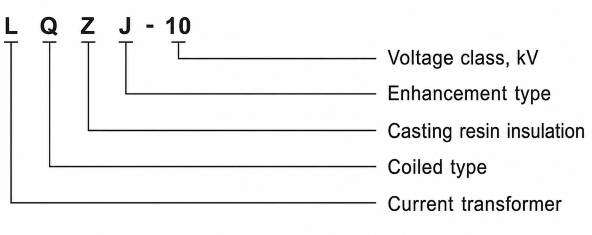

Designazione del modello

La designazione del modello identifica il tipo di prodotto, la struttura con avvolgimento avvolto, il metodo di isolamento, la configurazione potenziata e la classe di tensione.

Dati tecnici

Avvolgimenti e marcatura dei morsetti

Il trasformatore di corrente LQZJ-10 può essere fornito con configurazioni di avvolgimento secondario per misura, misurazione dell’energia, protezione o combinazioni multiple. La marcatura dei morsetti deve essere confermata in base alla configurazione selezionata del nucleo secondario e allo schema di cablaggio approvato.

La marcatura dei morsetti segue le convenzioni standard di polarità dei trasformatori di corrente. È fondamentale identificare correttamente i morsetti per garantire l’accuratezza della misura, la corretta determinazione della direzione del relè e le prestazioni di protezione. Il circuito secondario non deve mai essere lasciato aperto quando il circuito primario è sotto tensione.

Riferimento DATI

Nota: La tabella è destinata alla selezione preliminare in fase di progettazione. Il rapporto di corrente finale, la corrente secondaria, la classe di accuratezza, la potenza nominale, la corrente termica, la corrente dinamica, il livello di isolamento, i requisiti sulle scariche parziali e la disposizione dei morsetti devono essere confermati in base ai dati di targa, ai disegni approvati e ai rapporti di prova di fabbrica.

Condizioni di servizio

• Luogo di installazione: quadri elettrici per media tensione per interni
• Tensione di sistema: classe 10 kV, 11 kV o 12 kV
• Frequenza nominale: 50 Hz / 60 Hz
• Livello di isolamento nominale: 12/42/75 kV
• Altitudine: non superiore a 1000 m nelle condizioni di servizio standard, salvo diversa specifica
• Temperatura ambiente: da -5 °C a +40 °C
• L’ambiente di installazione deve essere privo di vibrazioni intense, gas corrosivi, sostanze esplosive, inquinamento elevato e condensa anomala.
• Per applicazioni in alta quota, ambienti umidi, costieri, fortemente inquinati o quadri elettrici speciali, si raccomanda una conferma tecnica prima dell’ordine.

Norme e conformità

Il trasformatore di corrente LQZJ-10 può essere fornito conforme alle norme IEC 61869-1 e IEC 61869-2. La norma IEC 60044-1 può essere presa come riferimento per specifiche di progetti legacy. Le prove di routine, le prove dielettriche, la verifica della polarità, la prova del rapporto, la prova di accuratezza, la resistenza di isolamento e i requisiti sulle scariche parziali devono essere confermati in base all’accordo tecnico finale.

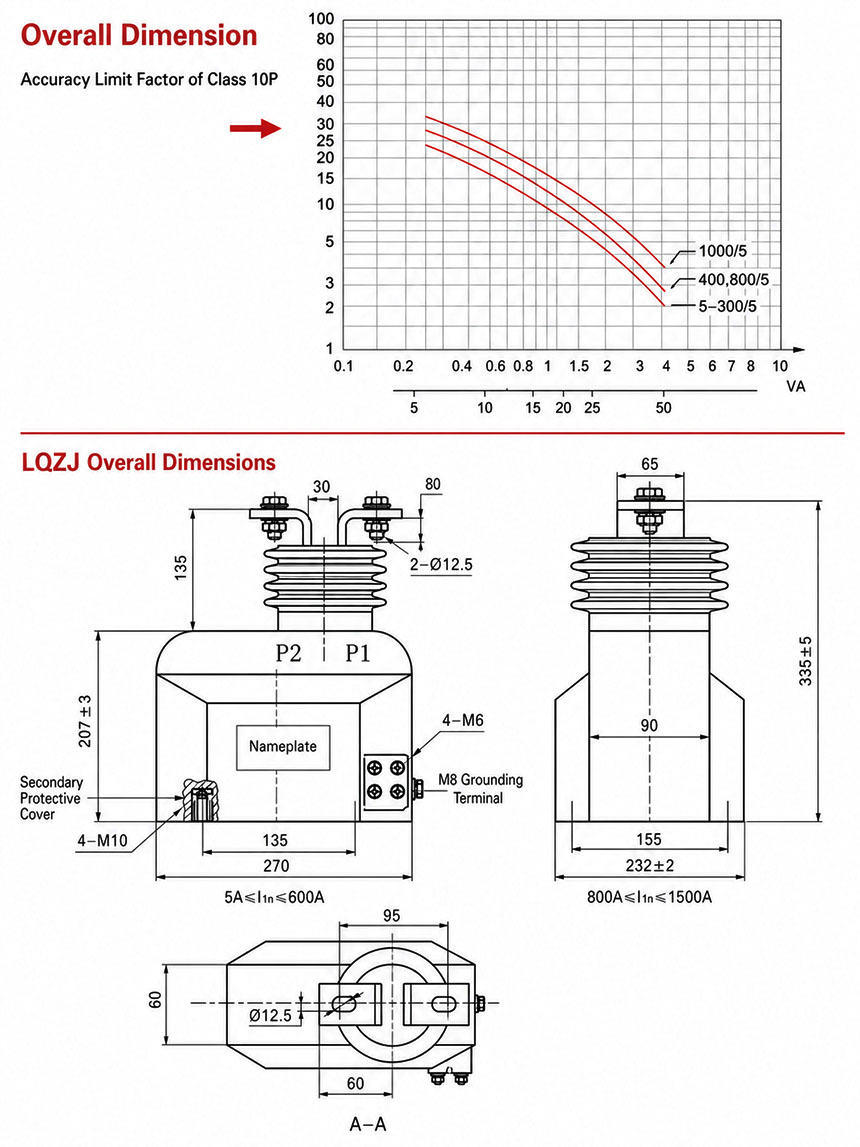

Installazione e dimensioni

La serie LQZJ-10 è progettata per l’installazione in quadri elettrici per interni. Il corpo in resina colata, la disposizione dei morsetti primari, il coperchio dei morsetti secondari, la struttura di montaggio, la direzione dei morsetti e le distanze di sicurezza elettriche devono essere confermati in base al disegno d’ingombro approvato prima della progettazione del quadro o della produzione in serie.

Struttura e dimensioni complessive

Note di sicurezza

• Confermare modello, classe di tensione, rapporto di corrente, corrente secondaria, classe di accuratezza, carico (burden), livello di isolamento e requisiti di tenuta al cortocircuito prima dell’installazione.
• Verificare lo spazio di montaggio nel quadro elettrico, il collegamento dei morsetti primari, le distanze di fase, il sistema di messa a terra e l’accesso per la manutenzione confrontandoli con il disegno approvato.
• Collegare i morsetti primari e secondari secondo la marcatura e lo schema di cablaggio del progetto.
• Il circuito secondario di un trasformatore di corrente non deve mai essere lasciato aperto quando il circuito primario è sotto tensione.
• Durante la manutenzione di strumenti o relè, cortocircuitare il circuito secondario del trasformatore di corrente prima di scollegare qualsiasi cablaggio secondario.
• La messa a terra del secondario deve seguire le specifiche del progetto e i requisiti locali di sicurezza elettrica.
• L’installazione e la manutenzione devono essere eseguite da personale elettrico qualificato per media tensione.

Informazioni per l’ordine

Fornire le seguenti informazioni quando si effettua un ordine o si richiede un preventivo:

• Modello del prodotto: LQZJ-10
• Tensione di sistema: 10 kV, 11 kV o 12 kV
• Corrente primaria nominale / rapporto di trasformazione della corrente
• Corrente secondaria nominale: 1 A o 5 A
• Combinazione di classe di accuratezza e potenza nominale per ogni nucleo secondario
• Classe di protezione e requisiti per la protezione a relè, se applicabili
• Requisiti di tenuta al cortocircuito, se specificati
• Livello di isolamento e norma IEC applicabile
• Tipo di quadro elettrico, layout di installazione, direzione dei morsetti e disegno d’ingombro richiesto
• Quantità, etichettatura, certificati, rapporti di prova di routine e requisiti di imballaggio
• Requisiti speciali per rapporti di corrente personalizzati, avvolgimenti secondari, carichi (burden) o disposizioni dei morsetti

Linee guida per la selezione

1. Confermare il livello di tensione: Selezionare LQZJ-10 per quadri elettrici per interni da 10 kV, 11 kV o 12 kV con coordinamento dell’isolamento classe 12 kV.
2. Confermare la corrente primaria: Selezionare la corrente primaria nominale in base al carico della derivazione, all’intervallo di misura e all’intervallo di impostazione della protezione.
3. Confermare la corrente secondaria: Utilizzare 5 A o 1 A in base agli strumenti e relè collegati, alla lunghezza dei cavi e al calcolo del carico totale (burden).
4. Definire la combinazione di accuratezza: Specificare le classi di accuratezza per misura, misurazione dell’energia e protezione in base ai requisiti del circuito secondario.
5. Verificare il carico nominale: Assicurarsi che il carico collegato, compresi strumenti e cablaggi, non superi la potenza nominale di ciascun nucleo secondario.
6. Confermare i requisiti di isolamento e scariche parziali: Per progetti IEC, verificare il livello di isolamento, i requisiti sulle scariche parziali e la documentazione delle prove prima della produzione.
7. Confermare i disegni: Verificare gli ingombri, la direzione dei morsetti, la disposizione di montaggio e le distanze di sicurezza elettriche prima dell’integrazione nel quadro elettrico.
