LQZJ-10 کوائلڈ ٹائپ ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر، 10kV–12kV

پروڈکٹ کا جائزہ

LQZJ-10 کرنٹ ٹرانسفارمر ایک انڈور، سنگل فیز، ایپوکسی ریزن کاسٹ، مکمل طور پر بند شدہ پوسٹ ٹائپ کرنٹ ٹرانسفارمر ہے جو میڈیم وولٹیج پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ IEC کے مطابق 10kV، 11kV، اور 12kV سوئچ گیئر ایپلی کیشنز کے لیے موزوں ہے اور 50Hz یا 60Hz کی نامی فریکوئنسی والے AC سسٹمز میں کرنٹ کی پیمائش، بجلی کی توانائی کی میٹرنگ، فیڈر مانیٹرنگ، اور رلے پروٹیکشن کے لیے استعمال ہوتا ہے۔

پروڈکٹ میں مکمل طور پر بند شدہ ایپوکسی ریزن انسولیشن ڈھانچہ استعمال کیا گیا ہے۔ کوائل والی پرائمری وائنڈنگ، سیکنڈری وائنڈنگ، اور مقناطیسی کور کو کاسٹ ریزن باڈی کے اندر ختم کر دیا جاتا ہے تاکہ انسولیشن کی کارکردگی، نمی کے خلاف مزاحمت، آلودگی کے خلاف صلاحیت، مکینیکل طاقت، اور کمپیکٹ انسٹالیشن فراہم کی جا سکے۔ ہلکے وزن والا پوسٹ ٹائپ ڈھانچہ انڈور سوئچ گیئر، تقسیم کے الماریوں، اور میڈیم وولٹیج میٹرنگ یا پروٹیکشن پینلز میں لچکدار انسٹالیشن کی سمت کی حمایت کرتا ہے۔

پروڈکٹ کی قسم

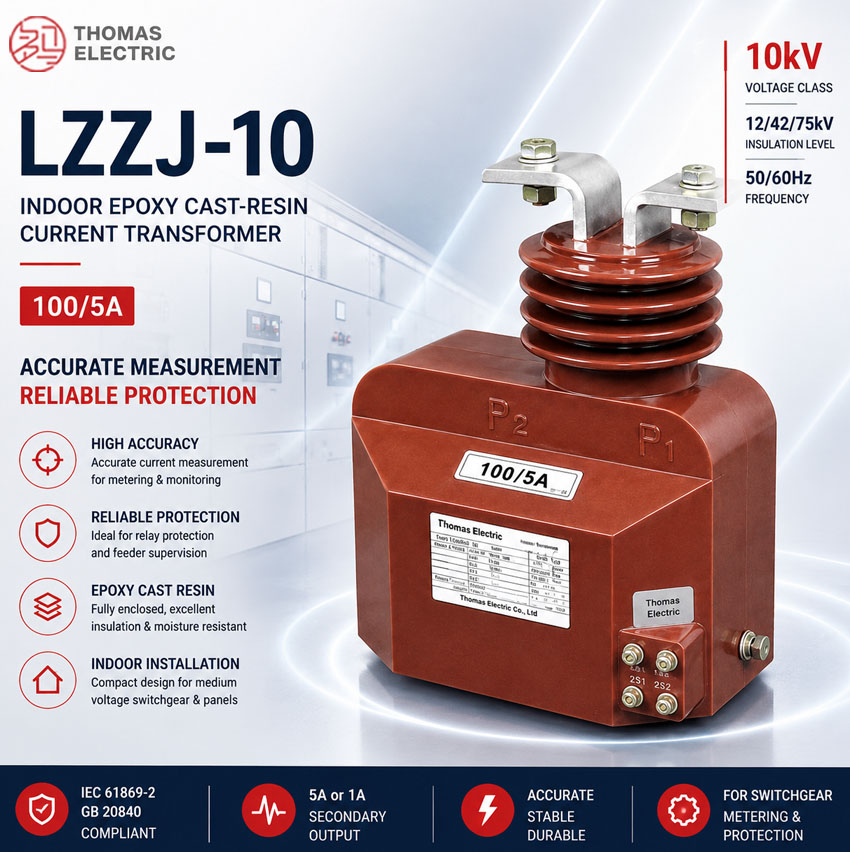

پروڈکٹ کا ڈسپلے

اہم درخواستیں

• 10kV، 11kV، اور 12kV انڈور میڈیم وولٹیج تقسیم کے سسٹمز
• ہوا سے علیحدہ سوئچ گیئر، میٹرنگ الماریاں، فیڈر پینلز، اور سرکٹ بریکر الماریاں
• کرنٹ کی پیمائش اور بجلی کی توانائی کی میٹرنگ سرکٹس
• رلے پروٹیکشن اور فیڈر مانیٹرنگ سرکٹس
• صنعتی سب اسٹیشنز، یوٹیلیٹی تقسیم کے کمرے، اور کمرشل پاور سسٹمز
• انڈور ایپلی کیشنز جہاں کمپیکٹ کوائل ٹائپ CT ڈھانچہ اور مستحکم انسولیشن کارکردگی کی ضرورت ہو

اہم ٹیکنیکل خصوصیات

• IEC ولٹیج کلاس کا اظہار: 10kV، 11kV، اور 12kV سسٹمز کے لیے موزوں جس میں 12kV کلاس انسولیشن کوآرڈینیشن کے لیے 12/42/75kV نامی انسولیشن لیول ہو۔
• کوائل ٹائپ پرائمری ڈھانچہ: کوائل پرائمری ڈیزائن کم پرائمری کرنٹ کی ایپلی کیشنز اور مستحکم کرنٹ ٹرانسفارمیشن کارکردگی کی حمایت کرتا ہے۔
• ایپوکسی ریزن کاسٹ انسولیشن: وائنڈنگ سسٹم اور مقناطیسی کور کو ریزن میں ختم کر دیا جاتا ہے تاکہ انسولیشن کی طاقت، نمی کے خلاف مزاحمت، اور آلودگی کے خلاف صلاحیت بہتر ہو۔
• مکمل طور پر بند شدہ پوسٹ ٹائپ باڈی: کمپیکٹ بند شدہ ڈھانچہ انڈور الماری ماؤنٹنگ کی حمایت کرتا ہے اور سطح کی صفائی کو آسان بناتا ہے۔
• پیمائش اور پروٹیکشن کے استعمال کے لیے: پروڈکٹ کو کرنٹ کی پیمائش، توانائی کی میٹرنگ، اور رلے پروٹیکشن سرکٹس کے لیے ترتیب دیا جا سکتا ہے۔
• معیاری اور حسب ضرورت تناسب: معیاری کرنٹ کے تناسب دستیاب ہیں، اور خصوصی تناسب، بوجھ، سیکنڈری کرنٹ، اور ٹرمینل کی ترتیب کو ٹیکنیکل معاہدے کے ذریعے تصدیق کیا جا سکتا ہے۔

کام کا اصول

LQZJ-10 کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے مطابق کام کرتا ہے۔ کوائل والی پرائمری وائنڈنگ سے گزرنے والا پرائمری کرنٹ مقناطیسی کور میں مقناطیسی فلو پیدا کرتا ہے، اور سیکنڈری وائنڈنگ جڑے ہوئے میٹرز، رلیز، یا مانیٹرنگ ڈیوائسز کو تناسبی کرنٹ سگنل آؤٹ پٹ کرتی ہے۔ ایپوکسی ریزن کاسٹنگ باڈی میڈیم وولٹیج پرائمری سرکٹ اور لو وولٹیج سیکنڈری سرکٹ کے درمیان الیکٹریکل انسولیشن فراہم کرتی ہے۔

میٹرنگ سرکٹس کے لیے، CT کو نامی بوجھ کے اندر مطلوبہ تناسب کی درستگی اور فیز ڈس پلیسمنٹ برقرار رکھنا چاہیے۔ رلے پروٹیکشن سرکٹس کے لیے، پروٹیکشن وائنڈنگ کو فالٹ کی صورت میں قابلِ اعتماد کرنٹ سگنل فراہم کرنا چاہیے اور رلے سیٹنگ، نامی بوجھ، اور شارٹ سرکٹ برداشت کی ضرورت کے ساتھ ہم آہنگ ہونا چاہیے۔

ماڈل کی نامزدگی

ماڈل کی نامزدگی پروڈکٹ کی قسم، کوائل وائنڈنگ ڈھانچہ، انسولیشن کا طریقہ، بہتر کنفیگریشن، اور ولٹیج کلاس کی نشاندہی کرتی ہے۔

ٹیکنیکل ڈیٹا

وائنڈنگز اور ٹرمینل کی نشاندہی

LQZJ-10 کرنٹ ٹرانسفارمر کو پیمائش، میٹرنگ، پروٹیکشن، یا مربوط سیکنڈری وائنڈنگ کنفیگریشنز کے ساتھ فراہم کیا جا سکتا ہے۔ ٹرمینل کی نشاندہی منتخب شدہ سیکنڈری کور کنفیگریشن اور منظور شدہ وائرنگ ڈائریکٹری کے مطابق تصدیق کی جائے گی۔

ٹرمینل کی نشاندہی معیاری CT پولیرٹی کنونشنز کی پیروی کرتی ہے۔ میٹرنگ کی درستگی، رلے کی سمت کا تعین، اور پروٹیکشن کی کارکردگی کو یقینی بنانے کے لیے صحیح ٹرمینل کی شناخت کا مشاہدہ کیا جانا چاہیے۔ جب پرائمری سرکٹ بجلی سے چل رہا ہو تو سیکنڈری سرکٹ کو کھلا نہیں چھوڑنا چاہیے۔

DATA حوالہ

نوٹ: یہ جدول ابتدائی انجینئرنگ کے انتخاب کے لیے ہے۔ حتمی کرنٹ کا تناسب، سیکنڈری کرنٹ، درستگی کلاس، نامی آؤٹ پٹ، حرارتی کرنٹ، متحرک کرنٹ، انسولیشن لیول، جزوی ڈسچارج کی ضرورت، اور ٹرمینل کی ترتیب کو نیم پلیٹ ڈیٹا، منظور شدہ ڈرائنگز، اور فیکٹری ٹیسٹ رپورٹس کے مطابق تصدیق کیا جانا چاہیے۔

سروس کی شرائط

• انسٹالیشن کا مقام: انڈور میڈیم وولٹیج سوئچ گیئر
• سسٹم ولٹیج: 10kV، 11kV، یا 12kV کلاس
• نامی فریکوئنسی: 50Hz / 60Hz
• نامی انسولیشن لیول: 12/42/75kV
• بلندی: معیاری سروس کی شرائط کے تحت 1000m سے زیادہ نہیں جب تک کہ الگ سے متعین نہ ہو
• ماحول کا درجہ حرارت: -5°C سے +40°C
• انسٹالیشن کا ماحول شدید کمپن، کھٹی گیس، دھماکہ خیز میڈیم، بھاری آلودگی، اور غیر معمولی کنڈینسیشن سے پاک ہونا چاہیے۔
• اعلیٰ بلندی، اعلیٰ نمی، ساحلی، بھاری آلودگی، یا خصوصی سوئچ گیئر ایپلی کیشنز کے لیے، آرڈر دینے سے پہلے ٹیکنیکل تصدیق کی سفارش کی جاتی ہے۔

معیارات اور تعمیل

LQZJ-10 کرنٹ ٹرانسفارمر کو IEC 61869-1 اور IEC 61869-2 کے مطابق فراہم کیا جا سکتا ہے۔ قدیم منصوبے کی مخصوصات کے لیے IEC 60044-1 کو حوالہ دیا جا سکتا ہے۔ روزمرہ کے ٹیسٹس، ڈائی الیکٹرک ٹیسٹس، پولیرٹی کی تصدیق، تناسب کا ٹیسٹ، درستگی کا ٹیسٹ، انسولیشن ریزسٹنس، اور جزوی ڈسچارج کی ضروریات کو حتمی ٹیکنیکل معاہدے کے مطابق تصدیق کیا جانا چاہیے۔

انسٹالیشن اور ابعاد

LQZJ-10 سیریز کو انڈور سوئچ گیئر انسٹالیشن کے لیے ڈیزائن کیا گیا ہے۔ کاسٹ ریزن باڈی، پرائمری ٹرمینل کی ترتیب، سیکنڈری ٹرمینل کا ڈھکنا، ماؤنٹنگ ڈھانچہ، ٹرمینل کی سمت، اور الیکٹریکل کلیرنسز کو الماری ڈیزائن یا بیچ پیداوار سے پہلے منظور شدہ آؤٹ لائن ڈرائنگ کے مطابق تصدیق کیا جانا چاہیے۔

ڈھانچہ اور کل ابعاد

حفاظتی نوٹس

• انسٹالیشن سے پہلے ماڈل، ولٹیج کلاس، کرنٹ کا تناسب، سیکنڈری کرنٹ، درستگی کلاس، بوجھ، انسولیشن لیول، اور شارٹ سرکٹ برداشت کی ضرورت کی تصدیق کریں۔
• منظور شدہ ڈرائنگ کے خلاف سوئچ گیئر ماؤنٹنگ کی جگہ، پرائمری ٹرمینل کنکشن، فیز کلیرنس، گراؤنڈنگ کی ترتیب، اور مرمت تک رسائی کی جانچ کریں۔
• ٹرمینل کی نشاندہی اور منصوبے کی وائرنگ ڈائریکٹری کے مطابق پرائمری اور سیکنڈری ٹرمینلز کو جوڑیں۔
• جب پرائمری سرکٹ بجلی سے چل رہا ہو تو کرنٹ ٹرانسفارمر کا سیکنڈری سرکٹ کھلا نہیں چھوڑنا چاہیے۔
• میٹر یا رلے کی مرمت کے دوران، کسی بھی سیکنڈری وائرنگ کو ہٹانے سے پہلے CT سیکنڈری سرکٹ کو شارٹ سرکٹ کر دیں۔
• سیکنڈری گراؤنڈنگ کو منصوبے کی مخصوصات اور مقامی الیکٹریکل حفاظتی ضروریات کے مطابق ہونا چاہیے۔
• انسٹالیشن اور مرمت کو اہل میڈیم وولٹیج الیکٹریکل عملے کے ذریعے کیا جانا چاہیے۔

آرڈر کی معلومات

آرڈر دینے یا قیمت کا تقاضا کرتے وقت درج ذیل معلومات فراہم کریں:

• پروڈکٹ ماڈل: LQZJ-10
• سسٹم ولٹیج: 10kV، 11kV، یا 12kV
• نامی پرائمری کرنٹ / کرنٹ ٹرانسفارمیشن کا تناسب
• نامی سیکنڈری کرنٹ: 1A یا 5A
• ہر سیکنڈری کور کے لیے درستگی کلاس کا امتزاج اور نامی آؤٹ پٹ
• اگر قابلِ اطلاق ہو تو پروٹیکشن کلاس اور رلے پروٹیکشن کی ضرورت
• اگر متعین ہو تو شارٹ سرکٹ برداشت کی ضرورت
• انسولیشن لیول اور قابلِ اطلاق IEC معیار
• سوئچ گیئر کی قسم، انسٹالیشن کا لے آؤٹ، ٹرمینل کی سمت، اور مطلوبہ آؤٹ لائن ڈرائنگ
• مقدار، لیبلنگ، سرٹیفکیٹس، روزمرہ کے ٹیسٹ رپورٹس، اور پیکیجنگ کی ضروریات
• خصوصی حسب ضرورت کرنٹ کا تناسب، سیکنڈری وائنڈنگ، بوجھ، یا ٹرمینل کی ترتیب کی ضروریات

انتخاب کی ہدایات

1. ولٹیج کی سطح کی تصدیق کریں: 12kV کلاس انسولیشن کوآرڈینیشن کا استعمال کرتے ہوئے انڈور 10kV، 11kV، یا 12kV سوئچ گیئر کے لیے LQZJ-10 منتخب کریں۔
2. پرائمری کرنٹ کی تصدیق کریں: فیڈر لوڈ، میٹرنگ رینج، اور پروٹیکشن سیٹنگ رینج کے مطابق نامی پرائمری کرنٹ منتخب کریں۔
3. سیکنڈری کرنٹ کی تصدیق کریں: جڑے ہوئے میٹرز، رلیز، کیبل کی لمبائی، اور کل بوجھ کے حساب سے 5A یا 1A استعمال کریں۔
4. درستگی کا امتزاج طے کریں: سیکنڈری سرکٹ کی ضرورت کے مطابق پیمائش، میٹرنگ، اور پروٹیکشن درستگی کلاسز متعین کریں۔
5. نامی بوجھ کی جانچ کریں: یقینی بنائیں کہ جڑا ہوا بوجھ، بشمول آلات اور وائرنگ، ہر سیکنڈری کور کے نامی آؤٹ پٹ سے زیادہ نہ ہو۔
6. انسولیشن اور PD کی ضروریات کی تصدیق کریں: IEC منصوبوں کے لیے، پیداوار سے پہلے انسولیشن لیول، جزوی ڈسچارج کی ضرورت، اور ٹیسٹ کی دستاویزات کی تصدیق کریں۔
7. ڈرائنگز کی تصدیق کریں: سوئچ گیئر کے انضمام سے پہلے آؤٹ لائن کے ابعاد، ٹرمینل کی سمت، ماؤنٹنگ کی ترتیب، اور الیکٹریکل کلیرنسز کی تصدیق کریں۔
