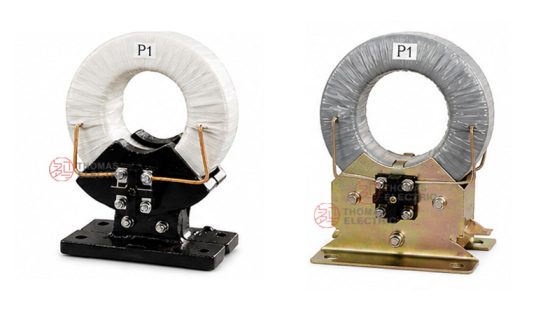

LJ-φ75 케이블 지락 보호용 영상 전류 변성기

LJ-φ75 케이블 지락 보호용 영상 전류 변성기

35kV 케이블 지락 보호용 실내용 φ75 제로시퀀스 전류변성기

  • 35kV 이하 소전류 접지 시스템용 실내용 LJ-φ75 제로시퀀스 CT
  • 3상 케이블 잔류전류 검출을 위한 φ75 mm 케이블 창
  • DD-11/60 계전기와 매칭되는 정격 30/1A 출력
  • 0.1–0.2A 계전기 스케일 설정 시 6–10A 보호 감도
  • 케이블 지락 보호를 위한 링형 코어 및 균일한 2차 권선

제품 개요

LJ-φ75 영상 전류 변성기는 소전류 접지 시스템에서 지락 감지 및 접지 보호를 위해 설계된 실내 케이블형 전류 변성기입니다. 정격 주파수 50Hz 또는 60Hz, 정격 전압 최대 35kV의 교류 시스템에 적합하며, 3상 케이블이 링 모양의 철심을 통과하여 절연 고장 또는 접지 고장으로 인해 발생하는 잔류 전류를 감지합니다.

LJ-φ75 시리즈는 주로 지락 계전기 및 보호 장치와 함께 사용됩니다. 카탈로그 데이터에 따르면, 매칭되는 계전기 형식은 DD-11/60입니다. 이 변성기는 링 모양의 철심에 2차 권선이 균일하게 감겨 있으며, 클립 구조를 통해 철심을 고정합니다. 제품은 실내 케이블 피더 보호, 비유효접지 중성점 시스템 및 지락 감시 회로에 적합합니다.

제품 형식

항목 사양
제품명 영상 전류 변성기
모델 시리즈 LJ-φ75
제품 구조 실내용 링형 철심 영상 전류 변성기
최대 케이블 외경 φ75 mm
정격 전압 적용 범위 최대 35kV 시스템 케이블 접지 보호
정격 주파수 50Hz / 60Hz
정격 전류비 30/1A
매칭 계전기 카탈로그 참조에 따른 DD-11/60 형 계전기
설치 위치 실내
주요 용도 지락 감지, 접지 보호, 케이블 잔류 전류 모니터링, 소전류 접지 시스템 보호

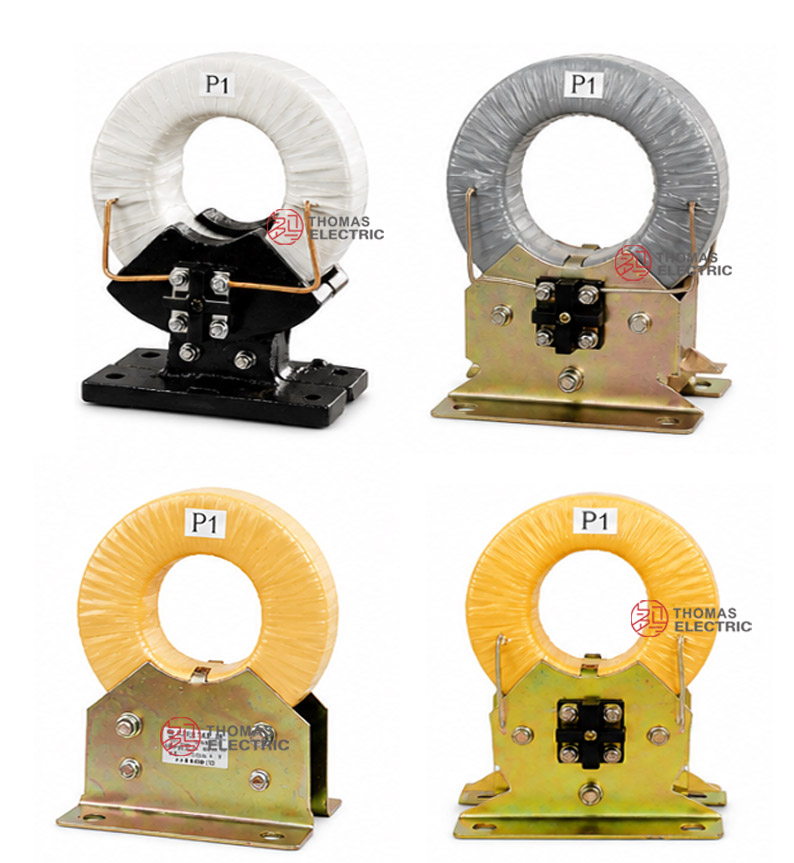

제품 외관

Product Display

주요 적용 분야

  • 실내 케이블 피더 지락 보호
  • 최대 35kV 소전류 접지 시스템
  • 비유효접지 중성점 시스템
  • 단상 지락 감지 및 경보 회로
  • 3상 케이블 잔류 전류 모니터링
  • DD-11/60 지락 계전기와 함께 사용하는 보호 회로
  • 중압 배전반 및 케이블 선로 보호 시스템

주요 기술 특징

  • 영상 전류 감지: 접지 고장 시 불균형 상 전류로 인해 발생하는 잔류 전류를 감지합니다.
  • φ75 케이블 윈도우: 최대 외경 75mm까지의 3상 케이블에 적합합니다.
  • 링형 자성 철심: 원형 철심을 통해 케이블 그룹이 중심부를 통과하여 잔류 전류를 감지할 수 있습니다.
  • 균일한 2차 권선: 2차 권선이 철심 주위에 균일하게 감겨 안정적인 신호 출력을 지원합니다.
  • 접지 보호 용도: 지락 계전기 입력 및 케이블 접지 보호 회로용으로 설계되었습니다.
  • 실내 고정 설치: 클램프 및 베이스 구조로 스위치기어 또는 보호 캐비닛 내 설치가 가능합니다.

작동 원리

LJ-φ75 영상 전류 변성기는 3상 케이블 그룹의 잔류 전류를 측정합니다. 정상 운전 상태에서는 3상 전류의 벡터 합이 거의 제로이므로 변성기 출력은 매우 작습니다. 단상 지락이 발생하면 상 전류가 불균형해지고 영상 전류가 흐르게 되며, 변성기 2차 권선은 연결된 계전기로 신호를 출력하여 보호 장치가 계전기 설정값에 따라 경보 또는 차단 동작을 수행하게 합니다.

케이블이 1차 주절연을 제공하므로, 변성기는 주로 2차 권선의 절연 성능을 검증합니다. 제품 설명에 따르면, 2차 권선은 지락 대상 3kV 공주파 시험 전압을 견딜 수 있습니다.

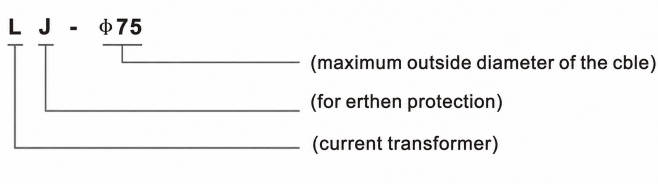

모델 명칭 규칙

Model Designation

모델 코드는 다음과 같이 해석됩니다:

코드 의미
L 전류 변성기
J 지락 보호 / 접지 보호용
φ75 케이블 최대 외경: 75 mm

기술 사양

항목 사양
모델 LJ-φ75
적용 전압 최대 35kV 실내 시스템
정격 주파수 50Hz / 60Hz
정격 전류비 30/1A
연결선 저항
계전기 기동 전류 0.1A
감도 6A ~ 10A
계전기 눈금 설정 0.1A ~ 0.2A
2차 권선 내전압 지락 대상 3kV 공주파 시험 전압
권장 계전기 형식 DD-11/60
설치 위치 실내

계전기 매칭 및 감도 참고표

형식 연결선 저항 (Ω) 계전기 기동 전류 (A) 감도 (A) 계전기 눈금 설정 (A) 정격 전류비 (A)
LJ-φ75 1 0.1 6–10 0.1–0.2 30/1

참고: 최종 계전기 설정, 보호 감도, 배선 저항 및 2차 회로 구성은 보호 방안 및 현장 조건에 따라 확인되어야 합니다.

사용 조건

  • 설치 위치: 실내
  • 적용 시스템: 최대 35kV 소전류 접지 시스템
  • 정격 주파수: 50Hz / 60Hz
  • 3상 케이블은 모두 함께 변성기 윈도우를 통과해야 합니다.
  • 케이블 쉴드 또는 접지 도체는 선택된 접지 보호 방안에 따라 배선되어야 합니다.
  • 설치 환경은 심한 진동, 부식성 가스, 고습, 도전성 먼지 및 심각한 오염이 없어야 합니다.
  • 특수 케이블 외경, 계전기 형식, 접지 저항 또는 보호 감도 요구사항이 있는 경우, 주문 전 기술 확인이 권장됩니다.

규격 및 적합성

LJ-φ75 영상 전류 변성기는 실내 지락 보호 및 잔류 전류 감지 용도로 설계되었습니다. 최종 보호 설정, 계전기 매칭, 2차 배선 및 시험 요건은 프로젝트 보호 방안, 계전기 매뉴얼 및 적용 가능한 전기설비 기준에 따라 확인되어야 합니다.

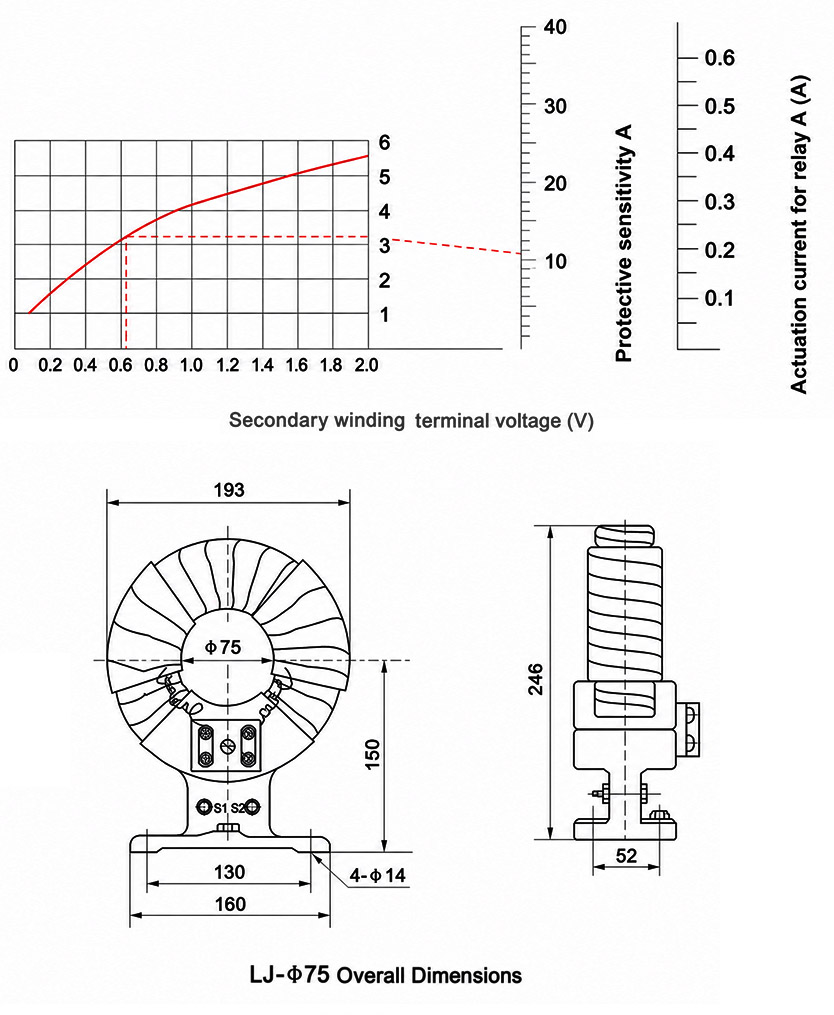

설치 및 치수

Installation and Dimensions

LJ-φ75는 링형 철심과 고정 베이스 구조를 사용합니다. 케이블은 변성기 중앙 개구부를 통과합니다. 설치 시 모든 3상 도체는 동일한 방향으로 동일한 윈도우를 함께 통과해야 하며, 2차 단자는 배선도에 따라 계전기에 연결되어야 합니다.

전체 치수 참고표

치수 항목 참고값 비고
윈도우 직경 φ75 mm 최대 케이블 외경
전체 높이 246 mm 최종 도면 기준
전체 폭 193 mm 최종 도면 기준
베이스 폭 160 mm 최종 도면 기준
장착홀 간 거리 130 mm 참고값
장착홀 4-φ14 참고값
측면 깊이 참고값 52 mm 최종 도면 기준

단위: mm. 최종 치수, 장착홀 및 단자 위치는 승인된 외형 도면을 기준으로 합니다.

연결 및 배선 주의사항

  • 모든 3상 도체는 동일한 방향으로 함께 변성기 윈도우를 통과해야 합니다.
  • 보호 회로 내 접지 저항이 있는 케이블의 경우, 해당 접지 방안에 따라 계전기를 연결합니다.
  • 보호 회로 내 접지 저항이 없는 케이블의 경우, 해당 무저항 접지 방안에 따라 계전기를 연결합니다.
  • 2차 권선 단자를 계전기 배선도에 따라 지락 계전기에 연결합니다.
  • 전원 투입 전 계전기 기동 전류, 눈금 설정, 배선 저항 및 요구 보호 감도를 확인합니다.
  • 2차 회로는 접촉 상태가 양호해야 하며, 보호 동작 중에는 단선되어서는 안 됩니다.

설치 및 안전 주의사항

  • 설치 전 모델, 윈도우 직경, 케이블 외경, 전류비, 계전기 형식 및 보호 설정을 확인합니다.
  • 케이블이 가능한 한 윈도우 중심에 위치하도록 하고, 변성기 본체에 기계적 응력이 가해지지 않도록 합니다.
  • 베이스 장착홀을 사용하여 변성기를 확실히 고정합니다.
  • 시운전 전 2차 단자 체결 상태 및 계전기 배선을 점검합니다.
  • 프로젝트 시운전 절차에 따라 절연 및 보호 기능 점검을 수행합니다.
  • 설치 및 유지보수는 자격을 갖춘 전기 기술자가 수행해야 합니다.

주문 정보

주문 또는 견적 요청 시 다음 정보를 제공해 주십시오:

  • 제품 모델: LJ-φ75
  • 최대 케이블 외경
  • 정격 전류비: 30/1A 또는 프로젝트별 요구사항
  • 계전기 형식(예: DD-11/60) 또는 요구되는 계전기 입력 사양
  • 요구 보호 감도 및 계전기 설정 범위
  • 연결선 저항 또는 2차 배선 거리
  • 설치 수량 및 스위치기어 / 케이블 피더 적용 분야
  • 단자, 라벨, 도면, 검사 문서, 인증서 또는 포장에 대한 특별 요구사항

선정 가이드라인

  1. 케이블 외경 확인: 3상 케이블 그룹이 75mm 윈도우를 통과 가능한 경우 LJ-φ75를 선택합니다.
  2. 접지 시스템 확인: 지락 감지가 필요한 소전류 접지 시스템에 사용합니다.
  3. 계전기 매칭 확인: 요구되는 계전기 형식 및 계전기 기동 전류와 변성기를 매칭합니다.
  4. 감도 확인: 요구 보호 감도가 계전기 및 배선 저항과 일치하는지 확인합니다.
  5. 배선 방식 확인: 보호 회로 내 접지 저항 포함 여부에 따라 올바른 연결 방법을 선택합니다.
  6. 설치 공간 확인: 캐비닛 설치 전 전체 치수, 장착홀 및 케이블 굽힘 공간을 점검합니다.

자주 묻는 질문(FAQ)

LJ-φ75는 실내 소전류 접지 시스템에서 지락 감지 및 접지 보호를 위해 사용됩니다. 단상 지락 발생 시 영상 전류를 감지합니다.

φ75는 변성기 윈도우를 통과 가능한 케이블의 최대 외경을 나타냅니다. 선정 전 케이블 외경을 반드시 확인해야 합니다.

카탈로그 적용 범위는 정격 전압 최대 35kV의 실내 시스템입니다. 1차 절연은 케이블 자체가 제공하며, 변성기는 주로 2차 권선 절연 성능을 검증합니다.

카탈로그 참조 계전기는 DD-11/60입니다. 최종 계전기 매칭은 보호 방안, 계전기 입력 요구사항 및 요구 감도에 따라 확인되어야 합니다.

LJ-φ75의 카탈로그 정격 전류비는 30/1A입니다. 특수 계전기 입력 요구사항은 주문 전 확인되어야 합니다.

모든 3상 도체는 동일한 방향으로 함께 변성기 윈도우를 통과해야 합니다. 이를 통해 변성기가 3상의 잔류 전류 벡터 합을 측정할 수 있습니다.

카탈로그 감도 범위는 6A ~ 10A이며, 계전기 눈금 설정은 0.1A ~ 0.2A, 계전기 기동 전류는 0.1A입니다. 최종 설정은 보호 시운전 시 점검되어야 합니다.

아니요. LJ-φ75는 실내 설치용입니다. 야외 사용 시 야외 환경 조건에 적합한 영상 전류 변성기 구조가 필요합니다.

제품 설명에 따르면, 2차 권선은 지락 대상 3kV 공주파 시험 전압을 견딜 수 있습니다. 1차 절연은 케이블 자체가 제공합니다.

모델, 케이블 외경, 전류비, 계전기 형식, 요구 감도, 배선 저항, 설치 수량 및 단자, 도면, 인증서 또는 포장에 대한 특별 요구사항을 제공해 주십시오.
