LJ-φ75 Transformer ya Sasa ya Mpangilio Sifuri kwa Ulinzi wa Hitilafu ya Nchi ya Kabeli

Ukaguzi wa Bidhaa

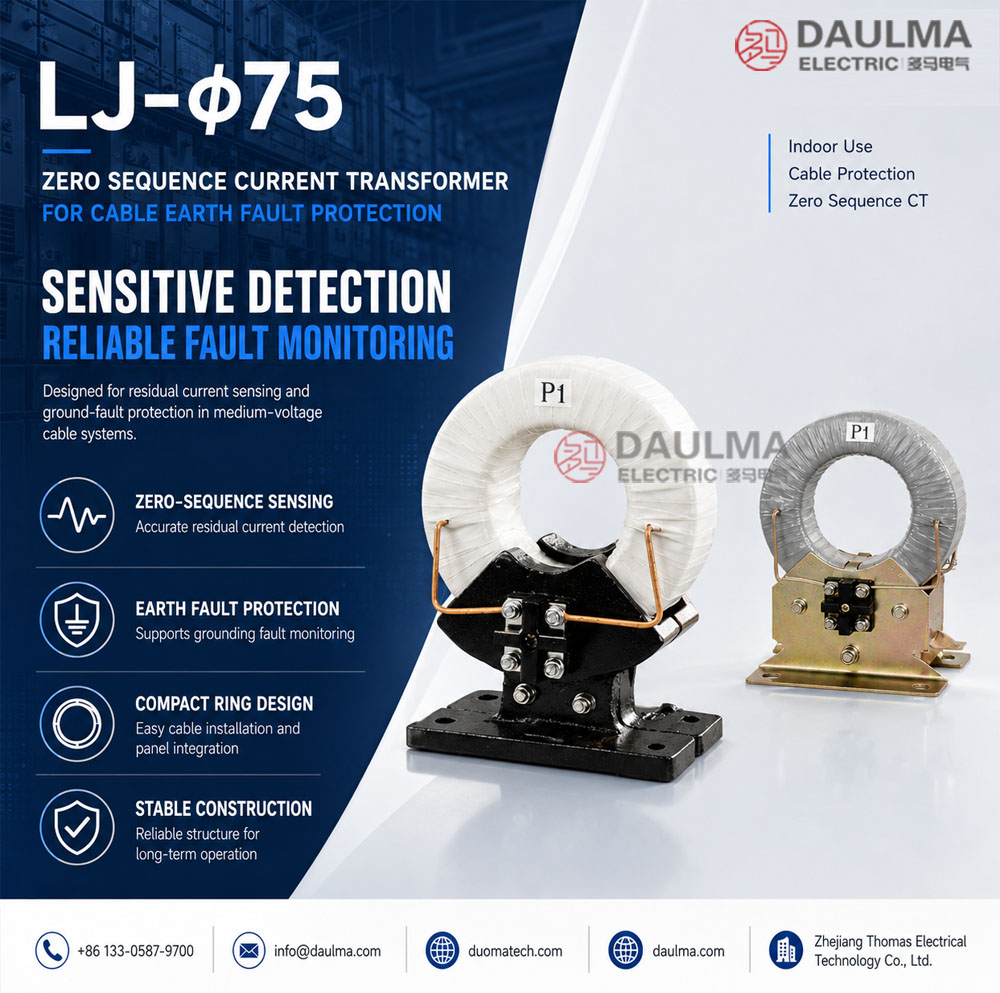

Kubadilisha sasa ya mpangilio wa sifuri LJ-φ75 ni kifaa cha ndani cha aina ya kabeli kilichoundwa kwa ajili ya kutambua hitilafu za ardhi na ulinzi wa ukingo katika mfumo wa kuweka chini unaotumia sasa ndogo. Inafaa kwa mfumo wa AC wenye kipimo cha kawaida cha 50Hz au 60Hz na voltiki ya kawaida hadi 35kV, ambapo kabeli ya vipindi vitatu inapita kupitia kiini cha mviringo ili kutambua sasa ya makumbusho inayosababishwa na hitilafu ya upole au hitilafu ya kuweka chini.

Mfululizo wa LJ-φ75 hutumika hasa pamoja na relay za hitilafu za ardhi na vifaa vya ulinzi. Kulingana na data ya katalogi, aina ya relay inayolingana ni DD-11/60. Kubadilisha hii ina kiini cha chuma cha mviringo na uzio wa sekondari uliofungwa kwa usawa juu ya kiini, na muundo wa clip hutumika kushikilia na kuthibitisha kiini. Bidhaa hii inafaa kwa ulinzi wa kabeli za ndani, mifumo isiyo na neutral yenye ulinzi bora, na mzunguko wa kufuatilia hitilafu za kuweka chini.

Aina ya Bidhaa

Onyesho la Bidhaa

Matumizi Muhimu

• Ulinzi wa hitilafu za ardhi wa kabeli za ndani
• Mifumo ya kuweka chini unaotumia sasa ndogo hadi 35kV
• Mifumo isiyo na neutral yenye ulinzi bora
• Mzunguko wa kutambua na kutoa taarifa za hitilafu ya ardhi ya kipindi kimoja
• Kufuatilia sasa ya makumbusho kwa kabeli za vipindi vitatu
• Mzunguko wa ulinzi unaotumika pamoja na relay ya hitilafu ya ardhi DD-11/60
• Vifuko vya usambazaji wa voltiki ya kati na mifumo ya ulinzi wa mistari ya kabeli

Sifa muhimu za kiufundi

• Utambuzi wa sasa ya mpangilio wa sifuri: Unatambua sasa ya makumbusho inayozalishwa na sasa zisizo salama za vipindi wakati wa hitilafu za kuweka chini.
• Dirisha la kabeli la φ75: Inafaa kwa kabeli za vipindi vitatu zenye kipenyo cha nje kinachoweza kukubaliwa hadi 75 mm.
• Kiini cha magnetiki cha mviringo: Kiini cha mviringo kinaruhusu kikundi cha kabeli kupita kupitia kitovu kwa ajili ya kugundua sasa ya makumbusho.
• Uzio wa sekondari unaofungwa kwa usawa: Uzio wa sekondari unafungwa kwa usawa juu ya kiini ili kusaidia tovuti ya ishara yenye utulivu.
• Matumizi ya ulinzi wa ukingo: Iliundwa kwa ajili ya ingizo la relay ya hitilafu ya ardhi na mzunguko wa ulinzi wa kuweka chini wa kabeli.
• Usanidi wa kudumu wa ndani: Muundo wa clip na msingi unasaidia usanidi ndani ya vifuko vya kugeuza umeme au vifuko vya ulinzi.

Kanuni ya Ufanya kazi

Kubadilisha sasa ya mpangilio wa sifuri LJ-φ75 hupima sasa ya makumbusho ya kikundi cha kabeli cha vipindi vitatu. Chini ya hali za kawaida za utendaji, jumla ya vekta ya sasa za vipindi vitatu ni karibu sifuri, kwa hiyo tovuti ya kubadilisha ni ndogo sana. Wakati hitilafu ya ardhi ya kipindi kimoja inatokea, sasa ya kipindi hakuwa salama na sasa ya mpangilio wa sifuri inapita. Uzio wa sekondari wa kubadilisha hutoa ishara kwa relay iliyounganishwa, inaruhusu kifaa cha ulinzi kutoa taarifa au kuvunjika kulingana na mipangilio ya relay.

Kabeli hutoa upole wa msingi wa msingi, kwa hiyo kubadilisha hasa huthibitisha utendaji wa upole wa uzio wa sekondari. Kulingana na maelezo ya bidhaa, uzio wa sekondari unaweza kuvumilia voltiki ya jaribio ya nguvu ya 3kV kwenye ardhi.

Utambulisho wa Modeli

Namba ya modeli inaweza kuelezewwa kama ifuatavyo:

Data za Kiufundi

Marejeleo ya Linganisha Relay na Uwazi

Kumbuka: Mipangilio ya mwisho ya relay, uwazi wa ulinzi, usumbufu wa waya, na muundo wa mzunguko wa sekondari yanapaswa kuthibitishwa kulingana na mpango wa ulinzi na hali za tovuti.

Masharti ya Huduma

• Mahali pa usanidi: ndani
• Mfumo unaotumika: mfumo wa kuweka chini unaotumia sasa ndogo hadi 35kV
• Kipimo cha kawaida cha marudio: 50Hz / 60Hz
• Kabeli ya vipindi vitatu inapaswa kupita kupitia dirisha la kubadilisha pamoja.
• Kinga ya kabeli au waya ya kuweka chini inapaswa kuunganishwa kulingana na mpango ulioteuliwa wa ulinzi wa kuweka chini.
• Mazingira ya usanidi yanapaswa kuwa yasiyo na mtetemo mkali, gesi ya kuchoma, unyevu mkali, vumbi vinavyoweza kusambaza umeme, na uchafu mkali.
• Kwa ajili ya kipenyo maalum cha kabeli, aina ya relay, upinzani wa kuweka chini, au mahitaji ya uwazi wa ulinzi, uthibitisho wa kiufundi unapendekezwa kabla ya kuagiza.

Viwango na Utii

Kubadilisha sasa ya mpangilio wa sifuri LJ-φ75 imeundwa kwa ajili ya matumizi ya ulinzi wa hitilafu ya ardhi ya ndani na utambuzi wa sasa ya makumbusho. Mipangilio ya mwisho ya ulinzi, linganisha relay, waya za sekondari, na mahitaji ya jaribio yanapaswa kuthibitishwa kulingana na mpango wa ulinzi wa mradi, mwongozo wa relay, na kanuni zinazotumika za usanidi wa umeme.

Usanidi na Vipimo

LJ-φ75 hutumia kiini cha mviringo na muundo wa msingi uliosimamishwa. Kabeli inapita kupitia ufunguzo wa kitovu cha kubadilisha. Wakati wa usanidi, waya zote za vipindi vitatu zinapaswa kupita kupitia dirisha moja kwa mwelekeo mmoja, na vifundo vya sekondari vinapaswa kuunganishwa na relay kulingana na mchoro wa waya.

Marejeleo ya Vipimo vya Jumla

Kitengo: mm. Vipimo vya mwisho, mashimo ya usanidi, na nafasi za vifundo zinategemea mchoro uliothibitishwa.

Maelezo ya Muunganisho na Waya

• Waya zote za vipindi vitatu zinapaswa kupita kupitia dirisha la kubadilisha pamoja kwa mwelekeo mmoja.
• Kwa kabeli yenye upinzani wa kuweka chini katika mzunguko ulioulindwa, unganisha relay kulingana na mpango unaofaa wa kuweka chini.
• Kwa kabeli isiyo na upinzani wa kuweka chini katika mzunguko ulioulindwa, unganisha relay kulingana na mpango unaofaa wa kuweka chini bila upinzani.
• Unganisha vifundo vya uzio wa sekondari na relay ya hitilafu ya ardhi kulingana na mchoro wa waya wa relay.
• Angalia sasa ya kuanzisha relay, mipangilio ya skeli, usumbufu wa waya, na uwazi wa ulinzi unahitajika kabla ya kutoa umeme.
• Mzunguko wa sekondari unapaswa kudumisha mawasiliano mazuri na usiofanisiwa wakati wa utendaji wa ulinzi.

Maelezo ya Usanidi na Usalama

• Thibitisha modeli, kipenyo cha dirisha, kipenyo cha nje cha kabeli, uwiano wa sasa, aina ya relay, na mipangilio ya ulinzi kabla ya usanidi.
• Hakikisha kwamba kabeli iko katikati ya dirisha kadiri inavyoweza na isisababishe shinikizo la mekaniki kwenye mwili wa kubadilisha.
• Thibitisha kubadilisha kwa usalama kwa kutumia mashimo ya usanidi ya msingi.
• Angalia kufunga vya vifundo vya sekondari na waya ya relay kabla ya kuanzisha.
• Fanya ukaguzi wa upole na utendaji wa ulinzi kulingana na utaratibu wa kuanzisha wa mradi.
• Usanidi na matengenezo yanapaswa kufanywa na wataalamu wa umeme walio na uwezo.

Maelezo ya Kuagiza

Tafadhali toa habari zifuatazo unapokuagiza au kuomba bei:

• Modeli ya bidhaa: LJ-φ75
• Kipenyo cha nje kinachoweza kukubaliwa cha kabeli
• Uwiano wa sasa ya kawaida: 30/1A au mahitaji maalum ya mradi
• Aina ya relay, kama vile DD-11/60, au mahitaji ya ingizo la relay
• Uwazi wa ulinzi unaohitajika na safu ya mipangilio ya relay
• Usumbufu wa waya ya muunganisho au umbali wa waya ya sekondari
• Kiasi cha usanidi na matumizi ya vifuko / kabeli ya kuingiza
• Mahitaji maalum ya vifundo, lebo, michoro, nyaraka za ukaguzi, vyeti, au upakaji

Mwongozo wa Uchaguzi

1. Thibitisha kipenyo cha kabeli: Chagua LJ-φ75 wakati kikundi cha kabeli cha vipindi vitatu kinaweza kupita kupitia dirisha la 75 mm.
2. Thibitisha mfumo wa kuweka chini: Tumia bidhaa hii kwa mifumo ya kuweka chini unaotumia sasa ndogo inayohitaji kutambua hitilafu za ardhi.
3. Thibitisha linganisha relay: Linganisha kubadilisha na aina ya relay inayohitajika na sasa ya kuanzisha relay.
4. Angalia uwazi: Hakikisha kwamba uwazi wa ulinzi unaohitajika unalingana na relay na usumbufu wa waya.
5. Thibitisha mpango wa waya: Chagua njia sahihi ya muunganisho kulingana na kama upinzani wa kuweka chini umewekwa katika mzunguko ulioulindwa.
6. Thibitisha nafasi ya usanidi: Angalia vipimo vya jumla, mashimo ya usanidi, na nafasi ya kuzunguka kabeli kabla ya usanidi wa vifuko.
