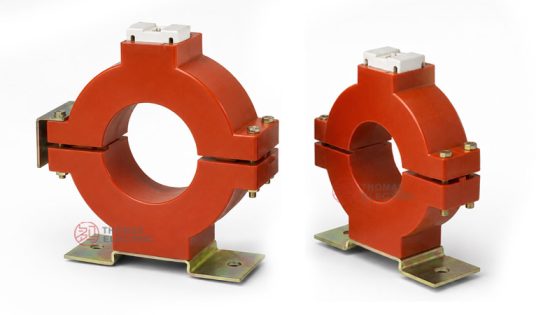

LMZC-0.5 φ80, φ100, φ120 przekładnik prądowy z rdzeniem rozdzielczym, żywiczny

Przegląd produktu

Prądowy przekładnik rdzeniowy typu LMZC-0.5 to wewnętrzny przekładnik prądowy z żywicy epoksydowej przeznaczony do ochrony wyprowadzeń kablowych w szafach sieci pierścieniowej, rozdzielnicach średniego napięcia oraz wewnętrznych systemach zakończeń kablowych. Produkt jest przeznaczony do pracy w sieciach energetycznych o napięciu 6kV do 35kV i częstotliwości znamionowej 50Hz lub 60Hz, a jego głównym zadaniem jest dostarczanie sygnałów prądu wtórnego dla urządzeń zabezpieczeniowych.

W przeciwieństwie do tradycyjnych przekładników prądowych z zamkniętym rdzeniem, model LMZC-0.5 posiada konstrukcję rozłącznego rdzenia. Podczas montażu korpus przekładnika można rozdzielić na dwie połowy, założyć wokół istniejącej końcówki kabla lub wyprowadzenia kablowego, a następnie ponownie złożyć i dokręcić śrubami. Taka konstrukcja czyni go idealnym do zastosowań w już zainstalowanych układach kablowych, modernizacjach oraz w szafach sieci pierścieniowej, gdzie nie można odłączyć przewodu pierwotnego.

Typ produktu

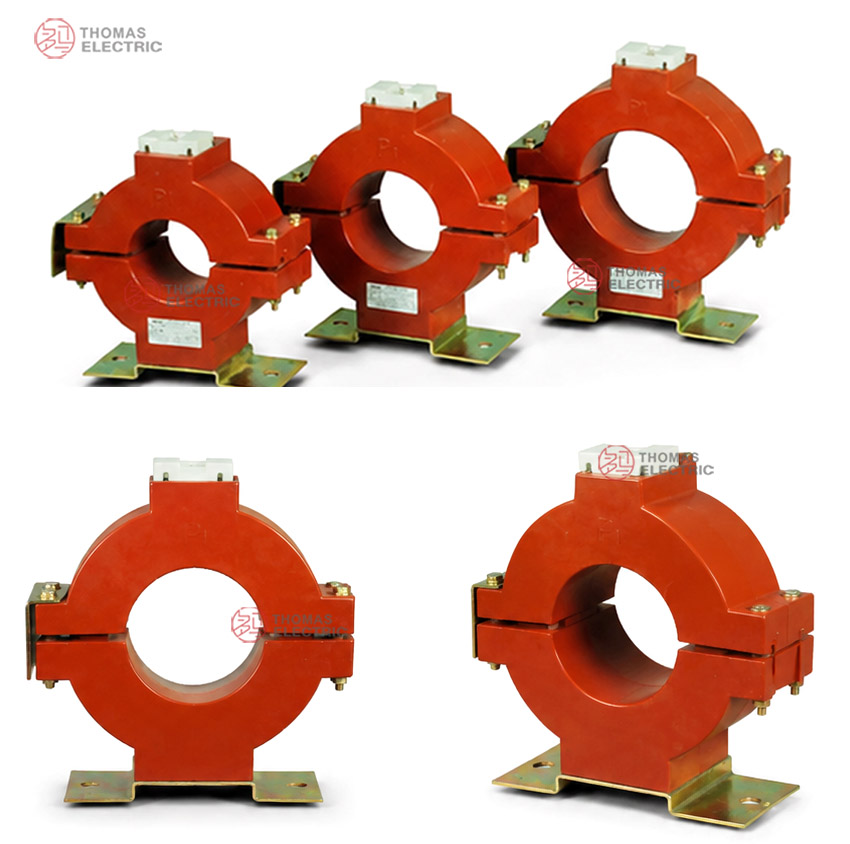

Prezentacja produktu

Główne zastosowania

• Ochrona wyprowadzeń kablowych w szafach sieci pierścieniowej
• Ochrona wyprowadzeń wewnętrznych końcówek kablowych w zakresie 6kV do 35kV
• Obwody zabezpieczeniowe przekaźnikowe w rozdzielnicach średniego napięcia
• Systemy ochrony zakończeń i odgałęzień kablowych w pomieszczeniach wewnętrznych
• Modernizacja instalacji, gdy nie można odłączyć przewodu pierwotnego
• Szafy rozdzielcze i systemy odgałęzień kablowych
• Pobieranie sygnałów ochronnych dla przekaźników i urządzeń monitorujących

Główne cechy techniczne

• Skonstruowany do ochrony wyprowadzeń kablowych: Przeznaczony do zastosowań wewnętrznych w zakresie 6kV do 35kV, szczególnie w szafach sieci pierścieniowej i rozdzielnicach.
• Konstrukcja rozłącznego rdzenia: Przekładnik można rozdzielić na dwie połowy i zamontować wokół istniejącego kabla bez odłączania obwodu pierwotnego.
• Izolacja z żywicy epoksydowej: Konstrukcja z żywicy zapewnia wytrzymałość mechaniczną, stabilność izolacyjną oraz odporność na wilgoć w warunkach wewnętrznych.
• Wyjście klasy ochronnej: Klasa wyjściowa 10P10 nadaje się do zastosowań zabezpieczeniowych przekaźnikowych.
• Różne rozmiary otworów: Typowe średnice wewnętrzne to Φ60, Φ80, Φ100 i Φ120; inne rozmiary dostępne na zamówienie.
• Montaż na podstawie: Otwory montażowe w dolnej części umożliwiają stały montaż wewnątrz szaf lub przegród kablowych.

Zasada działania

Prądowy przekładnik rdzeniowy LMZC-0.5 działa na zasadzie indukcji elektromagnetycznej. Przewód pierwotny przechodzi przez okno przekładnika i pełni rolę przewodnika pierwotnego. Gdy przez kabel płynie prąd, rdzeń magnetyczny indukuje proporcjonalny sygnał prądu wtórnego w uzwojeniu. Sygnał ten jest doprowadzany do urządzenia zabezpieczeniowego w celu detekcji prądu i działania ochronnego.

Ponieważ przekładnik jest montowany wokół izolowanego kabla, izolacja pierwotna jest głównie zapewniana przez sam kabel. Po montażu konstrukcja rozłącznego rdzenia musi zostać całkowicie zamknięta i mechanicznie dokręcona, aby zapewnić stabilne sprzężenie magnetyczne i poprawne wyjście wtórne.

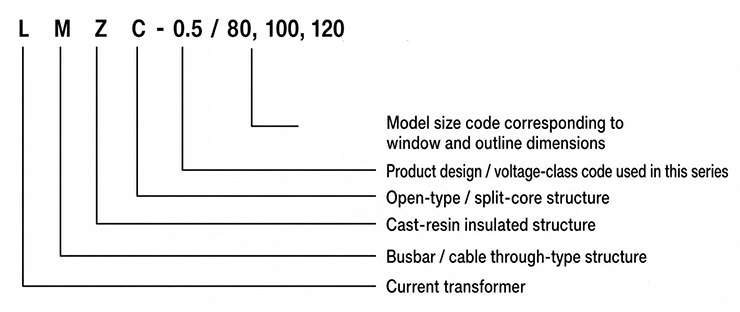

Oznaczenie modelu

Kod modelu można zinterpretować następująco:

Dane techniczne

Referencyjne wartości znamionowego prądu pierwotnego i mocy wyjściowej

Uwaga: Jeśli parametry projektowe przekraczają zakres katalogowy, przekładnię prądową, moc wyjściową i klasę można potwierdzić w porozumieniu technicznym.

Warunki eksploatacji

• Miejsce instalacji: wnętrze
• Stosowany system: wewnętrzne systemy wyprowadzeń kablowych 6kV do 35kV
• Częstotliwość znamionowa: 50Hz / 60Hz
• Środowisko instalacji powinno być wolne od silnych wibracji, gazów korozyjnych, pyłu przewodzącego, substancji wybuchowych oraz silnego zanieczyszczenia.
• Przekładnik należy montować wokół izolowanej końcówki kabla lub wyprowadzenia kablowego zgodnie z projektem szafy.
• Powierzchnia styku rozłącznego rdzenia powinna być czysta, odpowiednio ustawiona i całkowicie zamknięta przed uruchomieniem.
• W przypadku specjalnych wymagań dotyczących wysokości nad poziomem morza, wilgotności, średnicy kabla, układu szafy, wejść przekaźników lub obciążenia zaleca się potwierdzenie techniczne przed złożeniem zamówienia.

Normy i zgodność

Prądowy przekładnik rdzeniowy LMZC-0.5 może być dostarczany zgodnie z normami GB1208-2006, IEC60044-1:2003 oraz wymaganiami specyficznymi dla danego projektu klienta. Ostateczna przekładnia prądowa, znamionowa moc wyjściowa, klasa ochronna, zakres prób rutynowych, dane tabliczki znamionowej oraz rysunek montażowy powinny zostać potwierdzone w porozumieniu technicznym.

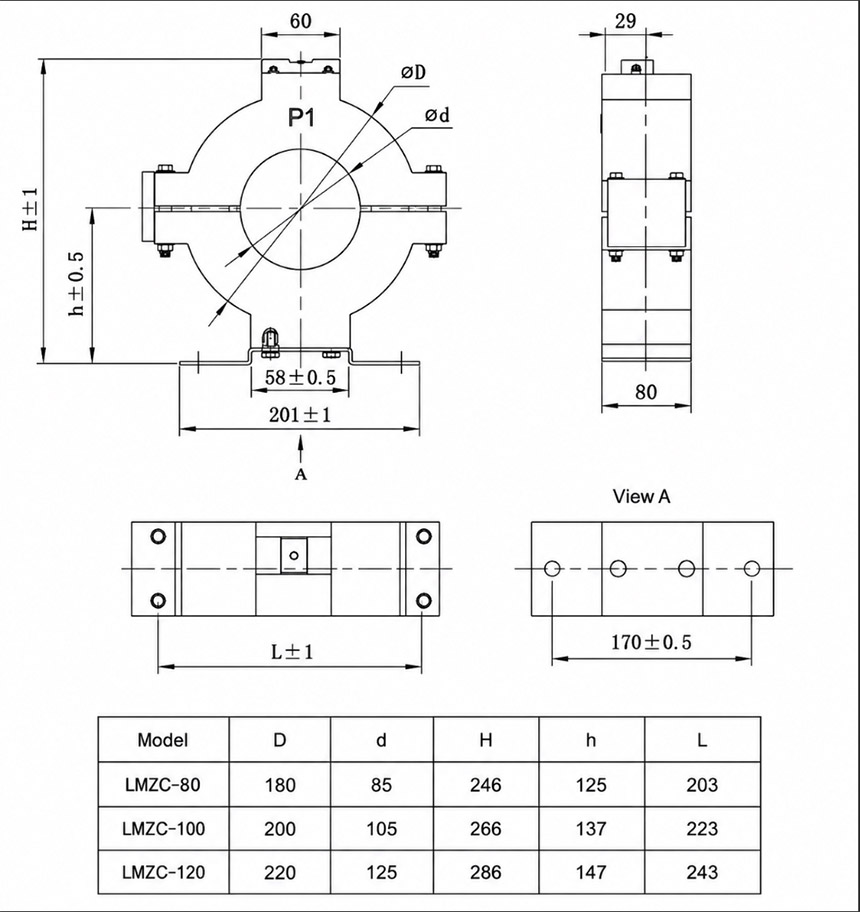

Montaż i wymiary

Referencyjne rozmiary modeli

Jednostka: mm. Dodatkowe opcje średnic wewnętrznych, takie jak Φ60, Φ80, Φ100 i Φ120, mogą być dostarczane zgodnie z wymaganiami projektu. Ostateczne wymiary, otwory montażowe i luz montażowy są zgodne z zatwierdzonym rysunkiem.

Seria LMZC-0.5 posiada konstrukcję rozłącznego rdzenia. Podczas montażu przekładnik dzieli się na dwie połowy, zakłada wokół końcówki kabla lub wyprowadzenia kablowego, a następnie składa w jeden kompletny rdzeń i dokręca śrubami. Dolna część przekładnika zawiera dwa otwory montażowe umożliwiające stały montaż wewnątrz szafy lub przegrody kablowej.

Procedura montażu

1. Sprawdź kabel i model: Upewnij się, że zewnętrzna średnica kabla, rozmiar końcówki kablowej i luz w szafie odpowiadają wybranemu modelowi LMZC.
2. Otwórz korpus przekładnika: Poluzuj śruby blokujące i ostrożnie rozdziel przekładnik na dwie połowy.
3. Załóż wokół kabla: Zamontuj obie połowy wokół izolowanej końcówki kabla lub wyprowadzenia kablowego.
4. Zamknij i wyrównaj rdzeń: Wyrównaj powierzchnie styku rozłącznego rdzenia i połącz przekładnik w jeden kompletny rdzeń.
5. Dokręć śruby: Równomiernie dokręć śruby, aby upewnić się, że rdzeń jest całkowicie zamknięty i mechanicznie stabilny.
6. Umocuj podstawę: Użyj dolnych otworów montażowych do unieruchomienia przekładnika w szafie.
7. Podłącz przewody wtórne: Podłącz S1 i S2 do urządzenia zabezpieczeniowego zgodnie ze schematem połączeń.

Uwagi dotyczące połączeń i okablowania

• Podłącz zaciski wtórne S1 i S2 zgodnie ze schematem połączeń przekaźnika i wymaganiami polaryzacji.
• Sprawdź ciągłość okablowania wtórnego przed załączeniem obwodu pierwotnego.
• Obwód wtórny przekładnika prądowego nie może być rozwarty, gdy obwód pierwotny jest pod napięciem.
• Upewnij się, że obciążenie przekaźnika nie przekracza znamionowej mocy wyjściowej przekładnika.
• Stosuj możliwie krótkie i dobrze zabezpieczone przewody wtórne, aby zminimalizować dodatkowe obciążenie.
• Uziemienie obwodu wtórnego i ochrona zacisków powinny być zgodne ze specyfikacją projektową i lokalnymi przepisami elektrycznymi.

Uwagi dotyczące montażu i bezpieczeństwa

• Przed montażem potwierdź model, rozmiar otworu, znamionowy prąd pierwotny, klasę ochronną i znamionową moc wyjściową.
• Utrzymuj powierzchnię styku rozłącznego rdzenia w czystości, unikając kurzu, wiórów metalicznych i uszkodzeń mechanicznych.
• Nie uruchamiaj przekładnika, jeśli rozłączny rdzeń nie jest całkowicie zamknięty lub śruby blokujące są luźne.
• Zachowuj odpowiednie odstępy izolacyjne od końcówki kabla, zacisków, ramy szafy i otaczających elementów.
• Montaż, testowanie i konserwację powinni wykonywać wykwalifikowani pracownicy elektrycy.

Informacje do zamówienia

Podczas składania zamówienia lub zapytania ofertowego prosimy o podanie następujących informacji:

• Model produktu: LMZC-0.5, LMZC-80, LMZC-100 lub LMZC-120
• Wymagana średnica wewnętrzna lub zewnętrzny wymiar końcówki kablowej, np. Φ60, Φ80, Φ100 lub Φ120
• Znamionowy prąd pierwotny: 50A, 100A, 150A, 200A, 300A lub 400A
• Wymagana klasa dokładności i znamionowa moc wyjściowa
• Znamionowe napięcie systemowe i częstotliwość znamionowa
• Model szafy sieci pierścieniowej lub rozdzielnicy oraz dostępna przestrzeń montażowa
• Model podłączonego przekaźnika i wymagania ochronne
• Ilość, rysunki, certyfikaty, dokumenty kontrolne, etykiety lub wymagania dotyczące opakowania

Wytyczne doboru

1. Potwierdź zastosowanie w szafie: Wybierz LMZC-0.5 do ochrony wyprowadzeń końcówek kablowych w szafach sieci pierścieniowej, rozdzielnicach lub wewnętrznych układach.
2. Potwierdź rozmiar końcówki kablowej: Dobierz rozmiar otworu zgodnie ze średnicą zewnętrzną końcówki kabla lub wyprowadzenia kablowego.
3. Potwierdź potrzebę rdzenia rozłącznego: Stosuj typ z rozłącznym rdzeniem, gdy nie można odłączyć lub wyjąć kabla podczas montażu.
4. Potwierdź prąd znamionowy: Dobierz znamionowy prąd pierwotny zgodnie z prądem odgałęzienia i nastawieniem zabezpieczenia przekaźnikowego.
5. Sprawdź znamionowe obciążenie: Obciążenie wejścia przekaźnika, przewodów wtórnych i listwy zaciskowej nie powinno przekraczać znamionowej mocy wyjściowej.
6. Potwierdź rysunek montażowy: Zweryfikuj wymiary obrysu, otwory montażowe, położenie zacisków i luz w szafie przed produkcją lub montażem.
