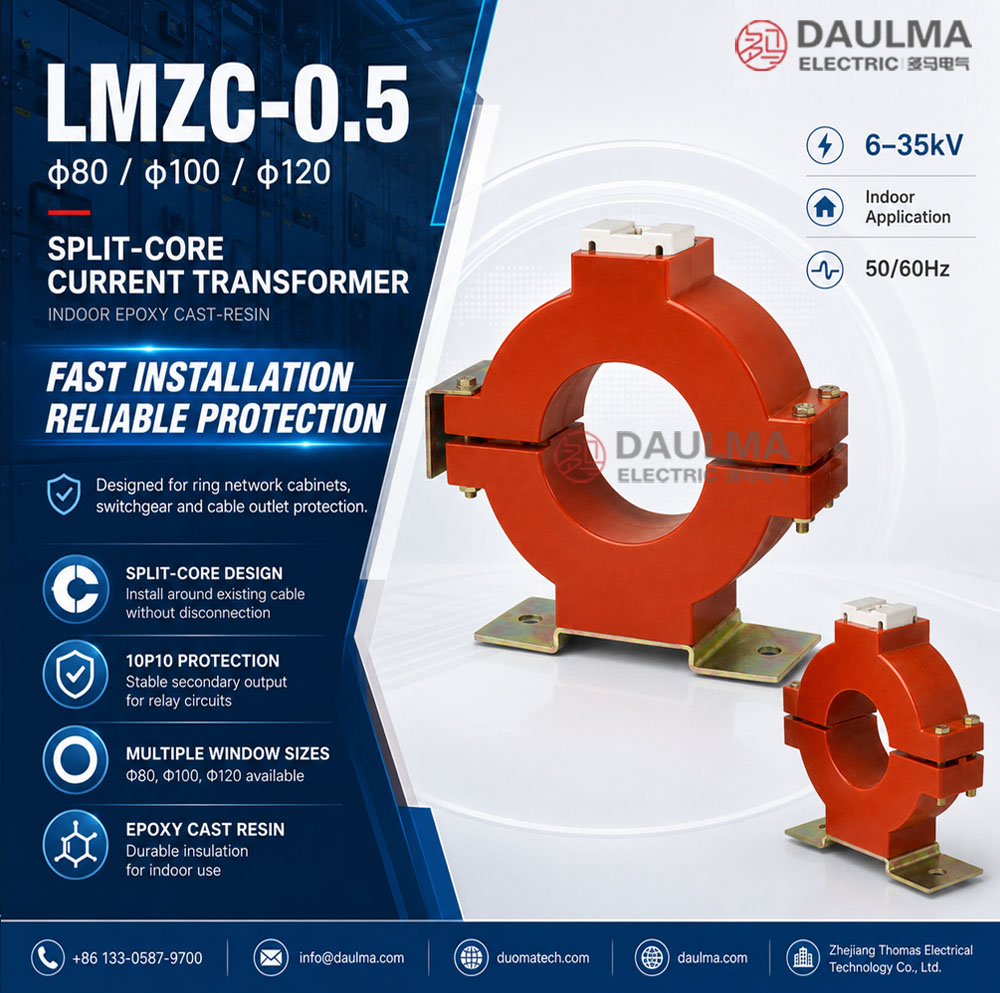

LMZC-0.5 φ80, φ100, φ120 Transformer ya Mzunguko ya Njia ya Split-Core yenye resini ya epoxy

Ukaguzi wa Bidhaa

Kipima sasa cha LMZC-0.5 cha kikundi kilichogawanyika ni kipima sasa cha ndani cha epoxy cast-resin kilichoundwa kwa ulinzi wa kabeli inayotoka katika vifuko vya mtandao wa mviringo, vifaa vya kubadilisha umeme wa voltage ya kati, na mfumo wa mwisho wa kabeli za ndani. Bidhaa hii inafaa kwa mfumo wa umeme wa 6kV hadi 35kV wenye kipimo cha marudio cha 50Hz au 60Hz, na hutumika hasa kutoa ishara za sekondari za sasa kwa vifaa vya ulinzi wa relay.

Tofauti na vipima sasa vya kawaida vya kikundi kilichofungwa, LMZC-0.5 hutumia muundo wa kikundi kilichogawanyika. Wakati wa usanidi, mwili wa kipima unaweza kugawanyika katika nusu mbili, kuwekwa kuzunguka kichwa cha kabeli kilichopo au kabeli inayotoka, kisha kufungwa tena na kufungwa kwa visoksi. Muundo huu unafaa kwa mfumo wa kabeli zilizosanidiwa, miradi ya kuboresha, na matumizi ya vifuko vya mtandao wa mviringo ambapo kabeli ya msingi haiwezi kutengwa.

Aina ya Bidhaa

Onyesho la Bidhaa

Matumizi Makuu

• Ulinzi wa kabeli inayotoka katika vifuko vya mtandao wa mviringo
• Ulinzi wa mistari inayotoka ya kichwa cha kabeli ya ndani ya 6kV hadi 35kV
• Mzunguko wa ulinzi wa relay wa vifaa vya kubadilisha umeme wa voltage ya kati
• Mifumo ya ulinzi wa mwisho wa kabeli na mafuta ya ndani
• Usanidi wa kuboresha ambapo kabeli ya msingi haiwezi kutengwa
• Vifuko vya usambazaji wa umeme na mifumo ya tawi la kabeli
• Upatikanaji wa ishara ya ulinzi kwa ajili ya relay na vifaa vya kufuatilia

Sifa muhimu za kiufundi

• Iliundwa kwa ulinzi wa kabeli inayotoka: Inafaa kwa matumizi ya mistari inayotoka ya kichwa cha kabeli ya ndani ya 6kV hadi 35kV, hasa katika vifuko vya mtandao wa mviringo na vifaa vya kubadilisha umeme.
• Muundo wa kikundi kilichogawanyika: Kipima kinaweza kugawanyika katika nusu mbili na kusanyika kuzunguka kabeli iliyopo bila kutengua mzunguko wa msingi.
• Insulation ya epoxy cast-resin: Muundo wa cast-resin hutoa nguvu ya mekaniki, ustawi wa insulation, na upinzani dhidi ya unyevu kwa matumizi ya ndani.
• Pato la daraja la ulinzi: Pato la daraja la 10P10 linafaa kwa matumizi ya ulinzi wa relay.
• Ukubwa mbalimbali wa mashimo: Chaguzi za kawaida za kipenyo cha ndani ni pamoja na Φ60, Φ80, Φ100 na Φ120, na ukubwa mwingine unapatikana kulingana na mahitaji ya mradi.
• Usanidi wa chini: Shimo za chini za usanidi zinasaidia usanidi thabiti ndani ya vifuko au sehemu za kabeli.

Kanuni ya Ufanya kazi

Kipima sasa cha LMZC-0.5 cha kikundi kilichogawanyika kinafanya kazi kulingana na usukwama wa umeme. Kabeli ya msingi inapita kupitia dirisha la kipima na inategemea kama mpitishaji wa msingi. Wakati sasa inapita kupitia kabeli, kiini cha magneti kinachochoma ishara ya sekondari ya sasa inayolingana na uzio. Ishara hii inatolewa kwa kifaa cha ulinzi wa relay kwa ajili ya utambuzi wa sasa na uendeshaji wa ulinzi.

Kwa sababu kipima kinasanyika kuzunguka kabeli iliyo na insulation, insulation ya msingi inatolewa hasa na kabeli yenyewe. Muundo wa kikundi kilichogawanyika lazima ufungwe kabisa na kufungwa kwa njia ya mekaniki baada ya usanidi ili kuhakikisha usukwamano thabiti wa magneti na pato sahihi la sekondari.

Utambulisho wa Modeli

Namba ya modeli inaweza kueleweka kama ifuatavyo:

Data za Kiufundi

Sasa ya Msingi Iliyopimwa na Marejeleo ya Pato

Kumbuka: Ikiwa viwango vya mradi vinazidi aina iliyoorodheshwa katika katalogi, uwiano wa sasa, pato, na daraja yanaweza kuthibitishwa kupitia mkataba wa kiufundi.

Masharti ya Huduma

• Mahali pa usanidi: ndani
• Mfumo unaotumika: mfumo wa kabeli ya ndani ya 6kV hadi 35kV
• Kipimo cha marudio: 50Hz / 60Hz
• Mazingira ya usanidi yanapaswa kuwa yasiyo na vibimbizi kali, gesi ya kuchoma, vumbi vinavyoweza kusukuma umeme, vifaa vya kuchoma, na uchafuzi mkubwa.
• Kipima kinapaswa kusanyika kuzunguka kichwa cha kabeli kilicho na insulation au kabeli inayotoka kulingana na ubunifu wa vifuko.
• Sehemu ya kikundi kilichogawanyika inapaswa kuwa safi, iwe sawa, na kufungwa kabisa kabla ya uendeshaji.
• Kwa ajili ya urefu maalum, unyevu, kipenyo cha kabeli, mpangilio wa vifuko, ingizo la relay, au mahitaji ya mzigo, inashauriwa kuthibitisha kiufundi kabla ya kuagiza.

Viwango na Utii

Kipima sasa cha LMZC-0.5 cha kikundi kilichogawanyika kinaweza kutekwa kulingana na GB1208-2006, IEC60044-1:2003, na mahitaji maalum ya wateja. Uwiano wa sasa, pato lililopimwa, daraja la ulinzi, vitu vya majaribio ya kawaida, data ya ubao wa jina, na michoro ya usanidi yanapaswa kuthibitishwa katika mkataba wa kiufundi.

Usanidi na Vipimo

Ukubwa wa Modeli na Marejeleo ya Vipimo

Kitengo: mm. Chaguzi za ziada za kipenyo cha ndani kama Φ60, Φ80, Φ100 na Φ120 zinaweza kutekwa kulingana na mahitaji ya mradi. Vipimo vya mwisho, shimo za usanidi, na nafasi ya usanidi zinategemea michoro iliyoidhinishwa.

Mfululizo wa LMZC-0.5 hutumia muundo wa kikundi kilichogawanyika. Wakati wa usanidi, kipima kinagawanyika katika nusu mbili, kinasanyika kuzunguka kichwa cha kabeli au kabeli inayotoka, kisha kinakusanywa kuwa kiini kamili na kufungwa kwa visoksi. Chini ya kipima kuna shimo mbili za usanidi kwa ajili ya usanidi thabiti ndani ya vifuko au sehemu za kabeli.

Taratibu za Usanidi

1. Angalia kabeli na modeli: Hakikisha kuwa kipenyo cha nje cha kabeli, ukubwa wa kichwa cha kabeli, na nafasi ya vifuko zinalingana na modeli ya LMZC iliyochaguliwa.
2. Fungua mwili wa kipima: Tua visoksi vya kufunga na ugawanye kipima kwa makini katika nusu mbili.
3. Weke kuzunguka kabeli: Sanidi nusu mbili kuzunguka kichwa cha kabeli kilicho na insulation au kabeli inayotoka.
4. Funga na sanidi kiini: Sanidi sehemu za kikundi kilichogawanyika na kusanya kipima kuwa kiini kamili.
5. Funga visoksi: Funga visoksi kwa usawa ili kuhakikisha kuwa kiini kimefungwa kabisa na thabiti kwa njia ya mekaniki.
6. Thibitisha msingi: Tumia shimo za chini za usanidi ili kuthibitisha kipima ndani ya vifuko.
7. Unganisha wiri za sekondari: Unganisha S1 na S2 kwa kifaa cha ulinzi wa relay kulingana na michoro ya kuunganisha.

Maelekezo ya Kuunganisha na Wirisheni

• Unganisha vitufe vya sekondari S1 na S2 kulingana na michoro ya kuunganisha ya relay na mahitaji ya polariti.
• Angalia kuendelea kwa wiri za sekondari kabla ya kuanzisha mzunguko wa msingi.
• Mzunguko wa sekondari wa kipima sasa hauwezi kuwa mzunguko wazi wakati mzunguko wa msingi unapoendeshwa.
• Hakikisha kuwa mzigo wa relay uliunganishwa hautapita pato lililopimwa la kipima.
• Weke wiri za sekondari fupi na zithibitishe iwezekanavyo ili kupunguza mzigo ziada.
• Usovu wa sekondari na ulinzi wa vitufe vinapaswa kufuata kanuni za mradi na kanuni za umeme za eneo husika.

Maelekezo ya Usanidi na Usalama

• Hakikisha modeli, ukubwa wa dirisha, sasa ya msingi iliyopimwa, daraja la ulinzi, na pato lililopimwa kabla ya usanidi.
• Weke sehemu ya kikundi kilichogawanyika safi na epuka vumbi, vipande vya chuma, au uharibifu wa mekaniki.
• Usiendeshe kipima ikiwa kikundi kilichogawanyika hakija fungwa kabisa au visoksi vya kufunga ni viovu.
• Weke nafasi ya insulation sahihi kutoka kwa kichwa cha kabeli, vitufe, safu ya vifuko, na vipengele vingine.
• Usanidi, majaribio, na matengenezo yanapaswa kufanywa na wataalamu wa umeme walio na uwezo.

Maelezo ya Kuagiza

Tafadhali toa taarifa zifuatazo unapokuagiza au kuomba bei:

• Modeli ya bidhaa: LMZC-0.5, LMZC-80, LMZC-100, au LMZC-120
• Kipenyo cha ndani kinachohitajika au kipenyo cha nje cha kichwa cha kabeli, kama vile Φ60, Φ80, Φ100, au Φ120
• Sasa ya msingi iliyopimwa: 50A, 100A, 150A, 200A, 300A, au 400A
• Mahitaji ya daraja ya ukweli na pato lililopimwa
• Voltage ya mfumo iliyopimwa na kipimo cha marudio
• Modeli ya vifuko vya mtandao wa mviringo au vifaa vya kubadilisha umeme na nafasi ya usanidi
• Modeli ya relay iliyunganishwa na mahitaji ya ulinzi
• Kiasi, michoro, cheti, hati za ukaguzi, lebo, au mahitaji ya kifurushi

Maelekezo ya Uchaguzi

1. Hakikisha matumizi ya vifuko: Chagua LMZC-0.5 kwa vifuko vya mtandao wa mviringo, vifaa vya kubadilisha umeme, au ulinzi wa kabeli inayotoka ya ndani.
2. Hakikisha ukubwa wa kichwa cha kabeli: Chagua ukubwa wa dirisha kulingana na kipenyo cha nje cha kichwa cha kabeli au kabeli inayotoka.
3. Hakikisha mahitaji ya kikundi kilichogawanyika: Tumia aina ya kikundi kilichogawanyika wakati kabeli haiwezi kutengwa au kuondolewa wakati wa usanidi.
4. Hakikisha kipimo cha sasa: Chagua sasa ya msingi iliyopimwa kulingana na sasa ya mafuta na mpangilio wa ulinzi wa relay.
5. Angalia mzigo uliopimwa: Ingizo la relay, kabeli ya sekondari, na mzigo wa ubao wa vitufe hauwezi kupita pato lililopimwa.
6. Hakikisha michoro ya usanidi: Thibitisha vipimo vya muonekano, shimo za usanidi, nafasi ya vitufe, na nafasi ya vifuko kabla ya utengenezaji au usanidi.
